クサビ形カム駆動スライドタイプ エアチャック（2爪タイプ） MHK2シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 508円～66,766円特別価格
- 税込単価
- 559円～73,443円特別価格
クサビ形カム構造採用で高精度・高剛性を実現したハンド・チャック。【特長】・オー...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
MHK2-12□/標準タイプ
注）単動の場合は片側のポートが呼吸穴となります。また、フィンガスピード調整ニードルはプラグになります。
オートスイッチ取付用溝位置
MHK2-16□/標準タイプ
注）単動の場合は片側のポートが呼吸穴となります。また、フィンガスピード調整ニードルはプラグになります。
オートスイッチ取付用溝位置
MHK2-20□/標準タイプ
注）単動の場合は片側のポートが呼吸穴となります。また、フィンガスピード調整ニードルはプラグになります。
オートスイッチ取付用溝位置
製品仕様
構造
複動形
フィンガ開状態の構造図
フィンガ閉状態の構造図
単動形
常時開形の構造図
常時閉形の構造図
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 硬質アルマイト処理 |
| 2 | ピストン | アルミニウム合金 | 硬質アルマイト処理 |
| 3 | カム | 炭素鋼 | 熱処理・特殊処理 |
| 4 | フィンガ | 炭素鋼 | 熱処理・特殊処理 |
| ステンレス鋼SUS304 | オプション | ||
| 5 | キャップ | アルミニウム合金 | 硬質アルマイト処理 |
| 6 | ピストンボルト | ステンレス鋼 | - |
| 7 | ラバーマグネット | 合成ゴム | - |
| 8 | ニードルAss’y | - | - |
| 9 | N.O.スプリング | ピアノ線 | - |
| 10 | プラグ | 黄銅 | 無電解ニッケルめっき |
| 11 | エキゾーストプラグ | 黄銅 | 無電解ニッケルめっき |
| 12 | N.C.スプリング | ピアノ線 | - |
| 13 | プラグAss’y | 黄銅 | 無電解ニッケルめっき |
| 14 | エキゾーストプラグA | 黄銅 | 無電解ニッケルめっき |
| 15 | C形止め輪 | 炭素鋼 | ニッケルめっき |
仕様
| 使用流体 | 空気 | ||
|---|---|---|---|
| 使用圧力 | 複動形 | 0.1～0.6MPa | |
| 単動形 | 常時開形 | 0.25～0.6MPa | |
| 常時閉形 | |||
| 周囲温度および使用流体温度 | -10～+60℃ | ||
| 繰返し精度 | ±0.01mm | ||
| 給油 | 無給油 | ||
| 作動方式 | 複動形・単動形 | ||
| 注）オートスイッチ（オプション） | 無接点オートスイッチ（3線式、2線式） | ||
注）オートスイッチの仕様詳細につきましては、デジタルカタログP.797～850をご参照ください。

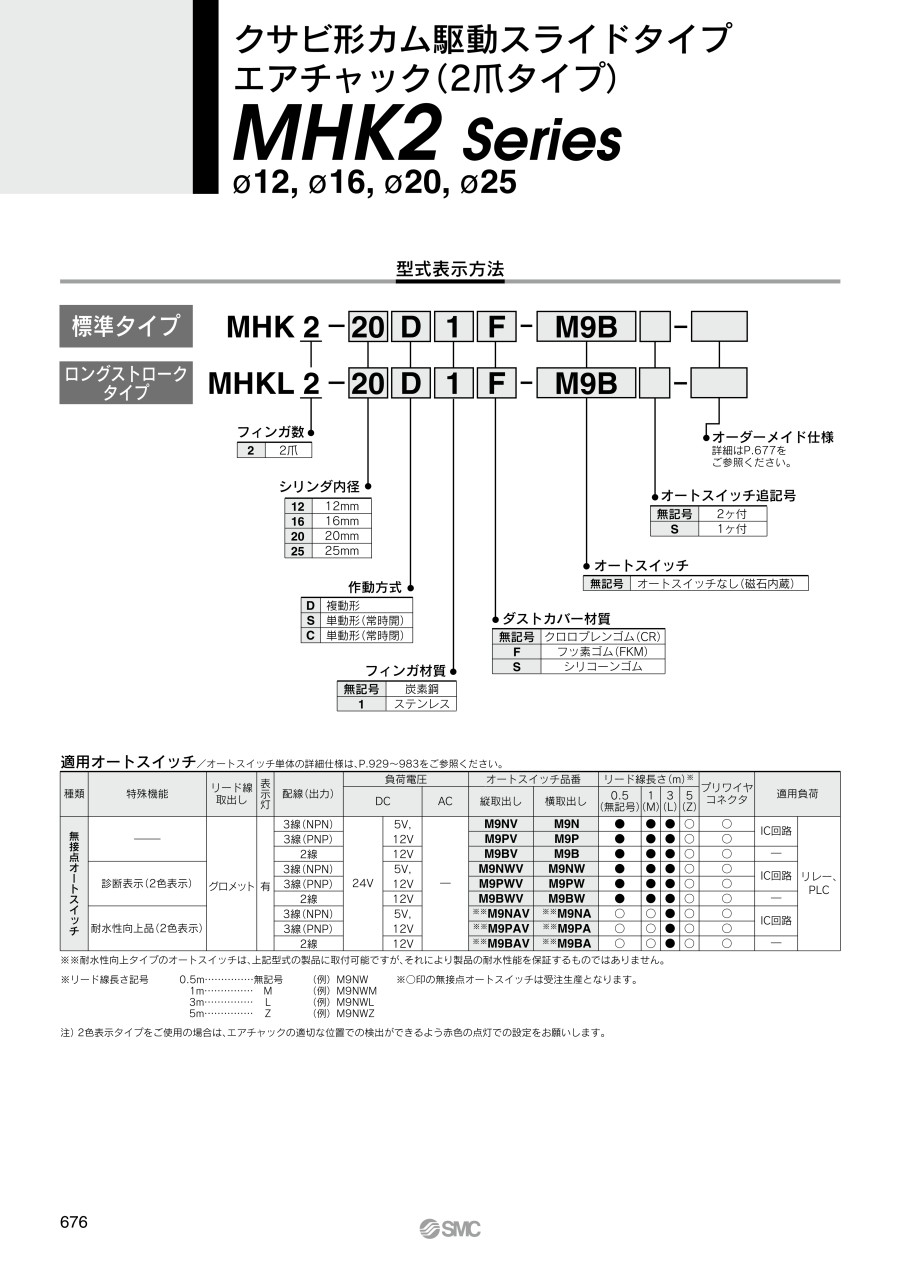

型式
| 型式 | 作動方式 | シリンダ内径 mm | 最高使用頻度 c.p.m | 注1）1爪当たりの把持力実効値 N | 開閉ストローク mm （L2-L1） | 閉時幅 mm （L1） | 開時幅 mm （L2） | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|
| MHK2-12D□ | 複動形 | 12 | 120 | 外径把持：15 内径把持：16 | 4 | 9 | 13 | 75 | |
| MHK2-16D□ | 16 | 外径把持：31 内径把持：36 | 6 | 14.6 | 20.6 | 113 | |||
| MHK2-20D□ | 20 | 外径把持：46 内径把持：56 | 10 | 16 | 26 | 235 | |||
| MHK2-25D□ | 25 | 外径把持：80 内径把持：86 | 14 | 19 | 33 | 440 | |||
| MHK2-12S□ | 単動形 | 常時開形 | 12 | 9 | 4 | 9 | 13 | 76 | |
| MHK2-16S□ | 16 | 23 | 6 | 14.6 | 20.6 | 114 | |||
| MHK2-20S□ | 20 | 34 | 10 | 16 | 26 | 237 | |||
| MHK2-25S□ | 25 | 58 | 14 | 19 | 33 | 443 | |||
| MHK2-12C□ | 常時閉形 | 12 | 12 | 4 | 9 | 13 | 76 | ||
| MHK2-16C□ | 16 | 25 | 6 | 14.6 | 20.6 | 115 | |||
| MHK2-20C□ | 20 | 44 | 10 | 16 | 26 | 237 | |||
| MHK2-25C□ | 25 | 73 | 14 | 19 | 33 | 443 | |||
注1）圧力0.5MPa、把持点L=20mmでの値。
単動形常時開形は外径把持力、単動形常時閉形は内径把持力を表します。
各把持点での把持力はデジタルカタログP.553～557の「把時点・実効把持力」データをご参照ください。
※ その他仕様、外形寸法図につきましてはカタログを参照してください。
規格表
MHK2交換部品
| 部品名 | MHK2-12□ | MHK2-16□ | MHK2-20□ | MHK2-25□ | 主要部品 | ||
|---|---|---|---|---|---|---|---|
| パッキンセット | MHK12-PS | MHK16-PS | MHK20-PS | MHK25-PS | （16）（17）（18）（19） | ||
| ピストンAss’y | MHK-A1201 | MHK-A1601 | MHK-A2001 | MHK-A2501 | （2）（6）（7） | ||
| カム | P3318103 | P3318203 | P3318303 | P3318403 | （3） | ||
| フィンガ | 材質 | 炭素鋼 | P3318104 | P3318204 | P3318304 | P3318404 | （4） |
| ステンレス鋼 | P3318104-1 | P3318204-1 | P3318304-1 | P3318404-1 | |||
| ニードルAss’y | MHK-A1206 | （8） | |||||
| ダストカバー | 材質 | CR | MHK2-J12 | MHK2-J16 | MHK2-J20 | MHK2-J25 | （20） |
| FKM | MHK2-J12F | MHK2-J16F | MHK2-J20F | MHK2-J25F | |||
| シリコーンゴム | MHK2-J12S | MHK2-J16S | MHK2-J20S | MHK2-J25S | |||
※ フィンガは1台につき、2個手配してください。
