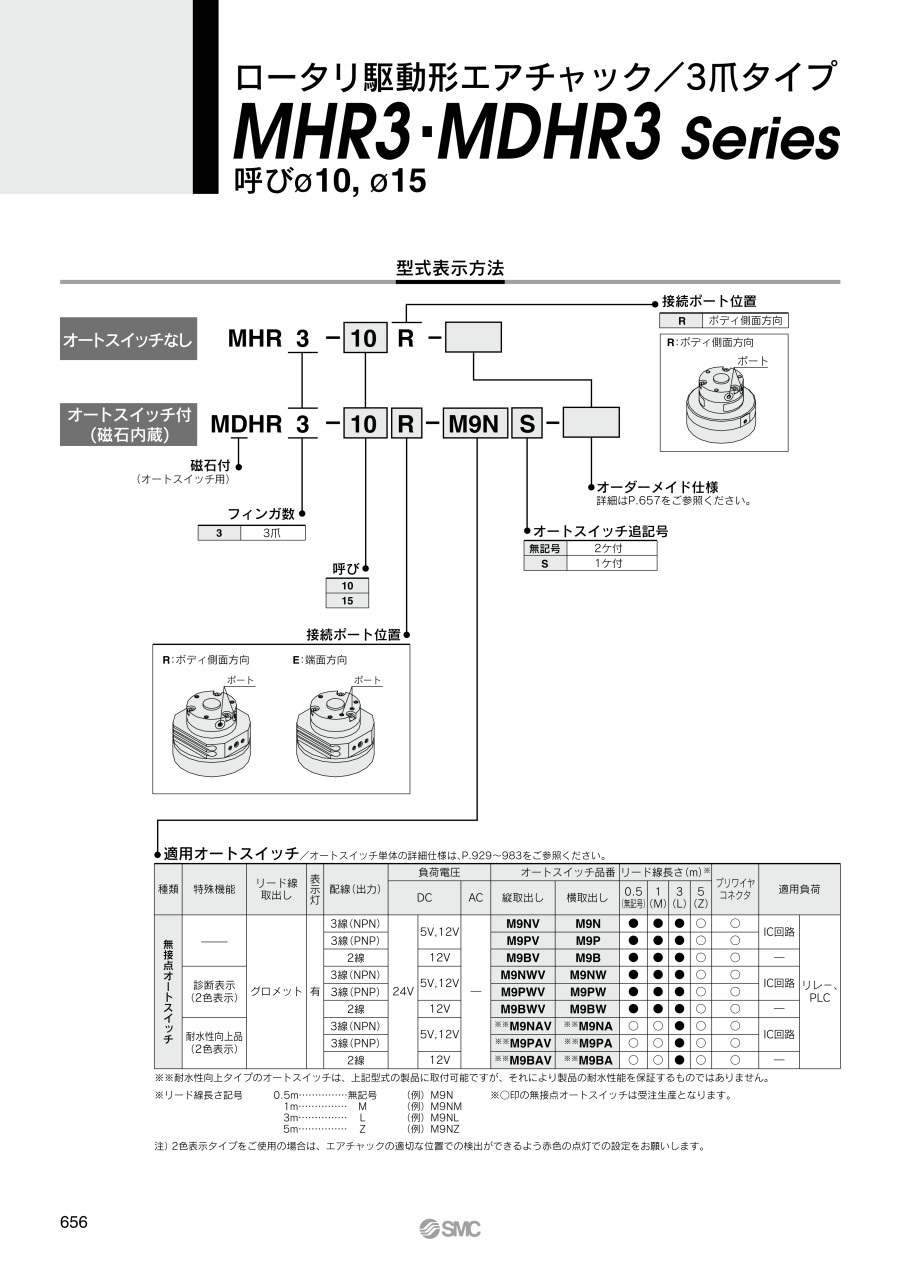

ロータリ駆動形エアチャック 3爪タイプ MHR3・MDHR3シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 472円～66,290円特別価格
- 税込単価
- 519円～72,919円特別価格
ロータリアクチュエータが駆動源のため、高さ方向が小型で高精度。【特長】・丸型ワ...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
呼び10
オートスイッチなし：MHR3-10R
オートスイッチ付（磁石内蔵）：MDHR3-10R
MDHR3-10Eポート位置
MHRとMDHRの寸法上の違い
機種：MHR3-10R：A=5mm、MDHR3-10R：A=4.7mm
※ MHRシリーズとMDHRシリーズとは、左図の寸法が異なりますのでご配慮願います。
またオートスイッチの取付溝の有無により、ボディ形状も異なります。
製品仕様
構造
MHR3・MDHR3の構造図
MDHR3の構造図（01）
MDHR3の構造図（02）
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 硬質アルマイト処理 |
| 2 | アダプタボディ | アルミニウム合金 | 硬質アルマイト処理 |
| 3 | ガイドホルダ | ステンレス鋼 | - |
| 4 | カム | 冷間圧延鋼板 | 窒化 |
| 5 | フィンガAss'y | ステンレス鋼 | 熱処理 |
| 6 | ガイド | ステンレス鋼 | 熱処理 |
| 7 | ピン | 炭素鋼 | 熱処理 無電解ニッケルめっき |
| 8 | ピンローラ | ステンレス鋼 | 窒化 |
| 9 | ベーンシャフト | ステンレス鋼・NBR | - |
| 10 | ジョイントボルト | クロムモリブデン鋼 | 亜鉛クロメート |
| 11 | ストッパ | 樹脂 | - |
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 12 | バックアップリング | ステンレス鋼板 | - |
| 13 | 六角穴付ボルト | ステンレス鋼 | - |
| 14 | ベアリング | 高炭素クロム軸受鋼 | - |
| 15 | 円筒コロ | ステンレス鋼 | - |
| 16 | 磁石 | - | - |
| 17 | マグネットホルダ | アルミニウム合金 | 硬質アルマイト処理 |
| 18 | ローラ | ステンレス鋼 | - |
| 19 | カバー | アルミニウム合金 | 硬質アルマイト処理 |
| 20 | "O"リング | NBR | - |
| 21 | ストッパパッキン | NBR | - |
仕様
| 呼び | 10 | 15 | |
|---|---|---|---|
| 作動方式 | 複動 | ||
| ※1把持力N（実効値）0.5MPa時の値 | 外径把持力 | 7 | 13 |
| 内径把持力 | 6.5 | 12 | |
| 開閉ストローク（直径） | フィンガ閉幅（mm） | 16 | 19 |
| フィンガ開幅（mm） | 22 | 27 | |
| ストローク（mm） | 6 | 8 | |
| ※2質量g | 120（125） | 225（230） | |
| 接続口径 | M3×0.5 | ||
| 繰り返し精度 | ±0.01mm | ||
| 使用流体 | 空気 | ||
| 使用圧力 | 0.2～0.6MPa | 0.15～0.6MPa | |
| 周囲温度および使用流体温度 | 0～60℃ | ||
| 最高使用頻度 | 180c.p.m | ||
| 給油 | ※3無給油 | ||
※1 各把持点での把持力は、カタログの「実効把持力」データをご参照ください。
実効把持力は開閉ストローク中間位置での値となっております。
※2 （ ）内数値はMDHRの質量を示します。ただし、オートスイッチの質量は含んでいません。
※3 この製品は無給油でご使用ください。給油で使用した場合スティックスリップなどの現象が発生します。
※ フィンガ開閉速度を全ストローク0.2秒以上にすると、スティック現象を生じたり、全ストローク作動しなくなることがありますのでご注意ください。
※ その他仕様、外形寸法図につきましてはカタログを参照してください。
規格表
交換部品
| 部品名 | M□HR3-10□ | M□HR3-15□ | 主要部品 |
|---|---|---|---|
| カバー | P3313128 | P3313228 | （19） |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
48,525円 ( 53,378円 ) | 19日目 |
49,088円 ( 53,997円 ) | 19日目 |
49,273円 ( 54,200円 ) | 19日目 |
49,835円 ( 54,819円 ) | 19日目 |
46,516円 ( 51,168円 ) | 19日目 |
49,555円 ( 54,511円 ) | 19日目 |
54,713円49,241円 ( 54,165円 ) | 19日目 |
63,704円57,333円 ( 63,066円 ) | 19日目 |
53,141円47,826円 ( 52,609円 ) | 19日目 |
49,273円 ( 54,200円 ) | 19日目 |
49,273円 ( 54,200円 ) | 19日目 |
49,835円 ( 54,819円 ) | 19日目 |
63,148円56,833円 ( 62,516円 ) | 19日目 |
48,525円 ( 53,378円 ) | 19日目 |
50,957円 ( 56,053円 ) | 19日目 |
51,518円 ( 56,670円 ) | 19日目 |
49,088円 ( 53,997円 ) | 19日目 |
46,429円 ( 51,072円 ) | 19日目 |
48,806円 ( 53,687円 ) | 19日目 |
46,289円 ( 50,918円 ) | 19日目 |
46,149円 ( 50,764円 ) | 19日目 |
52,266円 ( 57,493円 ) | 19日目 |
49,273円 ( 54,200円 ) | 19日目 |
49,835円 ( 54,819円 ) | 6日目 |
46,796円 ( 51,476円 ) | 19日目 |
46,655円 ( 51,321円 ) | 19日目 |
46,516円 ( 51,168円 ) | 19日目 |
50,396円 ( 55,436円 ) | 19日目 |
48,993円 ( 53,892円 ) | 6日目 |
49,555円 ( 54,511円 ) | 19日目 |
54,592円49,132円 ( 54,045円 ) | 19日目 |
49,555円 ( 54,511円 ) | 19日目 |
49,835円 ( 54,819円 ) | 19日目 |
64,256円57,830円 ( 63,613円 ) | 19日目 |
49,741円 ( 54,715円 ) | 19日目 |
48,713円 ( 53,584円 ) | 19日目 |
49,273円 ( 54,200円 ) | 19日目 |
46,516円 ( 51,168円 ) | 19日目 |
48,387円 ( 53,226円 ) | 19日目 |
48,993円 ( 53,892円 ) | 19日目 |
46,234円 ( 50,857円 ) | 19日目 |
52,453円 ( 57,698円 ) | 19日目 |
49,273円 ( 54,200円 ) | 19日目 |
49,835円 ( 54,819円 ) | 19日目 |
46,796円 ( 51,476円 ) | 19日目 |
54,084円48,675円 ( 53,543円 ) | 19日目 |
53,721円48,348円 ( 53,183円 ) | 19日目 |
48,993円 ( 53,892円 ) | 19日目 |
49,273円 ( 54,200円 ) | 19日目 |
55,550円49,995円 ( 54,995円 ) | 19日目 |
54,397円48,957円 ( 53,853円 ) | 19日目 |
48,713円 ( 53,584円 ) | 19日目 |
49,273円 ( 54,200円 ) | 19日目 |
46,516円 ( 51,168円 ) | 19日目 |
52,733円 ( 58,006円 ) | 19日目 |
52,453円 ( 57,698円 ) | 19日目 |
53,106円47,795円 ( 52,575円 ) | 19日目 |
53,014円 ( 58,315円 ) | 19日目 |
62,779円56,501円 ( 62,151円 ) | 19日目 |
50,396円 ( 55,436円 ) | 19日目 |
