未確定：候補が2,640型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MHL2-10D□の外形図1

MHL2-10D□の外形図2

MHL2-10D□ K矢視図（フィンガ閉状態）

オートスイッチ取り付け用溝（拡大図）

開閉時のストローク図

製品仕様

JIS記号

複動・内径把持のJIS記号

複動・外径把持のJIS記号

構造

φ10（シリンダ内径10mm）の構造図

φ16～25（シリンダ内径16～25mm）の構造図

φ32（シリンダ内径32mm）、φ40（シリンダ内径40mm）の構造図

番号	部品名	材質	備考
1	ボディ	アルミニウム合金	硬質アルマイト処理
2	フィンガ	アルミニウム合金	硬質アルマイト処理
3	ピストンロッド	ステンレス鋼	-
4	ラック	ステンレス鋼	-
5	ピニオン	炭素鋼	窒化
6	ピニオンカバー	炭素鋼	無電解ニッケルめっき
7	ピニオン軸	ステンレス鋼	窒化
8	ピストン	黄銅	-
9	ピストンA	黄銅	-
10	ピストンB	黄銅	-
11	ピストンA	ステンレス鋼	-
12	ロッドカバー	アルミニウム合金	クロメート処理
13	ダンパ	ウレタンゴム	-
14	クリップ	バネ用ステンレス鋼線	-
15	ラバーマグネット	合成ゴム	-
16	磁石	-	ニッケルめっき
17	ロッドパッキンカバーB	冷間圧延鋼板	無電解ニッケルめっき
18	座金	ステンレス鋼	窒化
19	軸受	バックメタル付含油ポリアセタール	-
20	軸受	バックメタル付含油ポリアセタール	-
21	Uナット	炭素鋼	亜鉛ク口メート
22	丸R形止め輪	炭素鋼	リん酸塩被膜
23	C形止め輪	炭素鋼	リん酸塩被膜
24	波座金	バネ用鋼	リん酸塩被膜
25	サラバネ座金	炭素鋼	ニッケルめっき
26	ピストンパッキン	NBR	-
27	ロッドパッキン	NBR	-
28	ロッドパッキン	NBR	-
29	ガスケット	NBR	-
30	ガスケット	NBR	-

仕様

シリンダ内径mm	10	16	20	25	32	40
使用流体	空気
作動方式	複動
使用圧力MPa	0.15～0.6	0.1～0.6
周囲温度および使用流体温度	-10～+60℃
繰返し精度	±0.1
給油	無給油
注）実効把持力N圧力0.5MPa時	14	45	74	131	228	396

注）把持位置は、シリンダ内径10mm、16mm、20mm、25mmは40mm、シリンダ内径32mm、40mは80mmです。

規格表

型式	A	B	C	D	E	F	G	H	J
MHL2-10D	38	36	51	26	56	76	100	24	80
MHL2-10D1	54	52	67	42	78	118	142	39	108
MHL2-10D2	72	70	85	60	96	156	180	57	146

注1）J寸法は全閉時の寸法となります。
注2）D1、D2タイプはフィンガ閉時に、フィンガ端面よりシャフトが飛びでるため、G寸法からストロークを引いた数値とJ寸法は異なります。

ストローク表

型式	シリンダ内径 mm	最高使用頻度 c.p.m	開閉ストロークmm （L₂-L₁）	閉時幅mm （L₁）	開時幅mm （L₂）	質量g
MHL2-10D	10	60	20	56	76	280
MHL2-10D1		40	40	78	118	345
MHL2-10D2		40	60	96	156	425
MHL2-16D	16	60	30	68	98	585
MHL2-16D1		40	60	110	170	795
MHL2-16D2		40	80	130	210	935
MHL2-20D	20	60	40	82	122	1,025
MHL2-20D1		40	80	142	222	1,495
MHL2-20D2		40	100	162	262	1,690
MHL2-25D	25	60	50	100	150	1,690
MHL2-25D1		40	100	182	282	2,560
MHL2-25D2		40	120	200	320	2,775
MHL2-32D	32	30	70	150	220	2,905
MHL2-32D1		20	120	198	318	3,820
MHL2-32D2		20	160	242	402	4,655
MHL2-40D	40	30	100	188	288	5,270
MHL2-40D1		20	160	246	406	6,830
MHL2-40D2		20	200	286	486	7,905

注）開・閉時幅は、ワーク外径把持時の値です。

注意・禁止事項

注意事項

※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「エアチャック/共通注意事項」「オートスイッチ/共通注意事項」をご確認ください。
※ ワークをアタッチメントに引っ掛けて使用する場合、搬送の始めと終点の衝撃が過大にならないようにしてください。ワークのずれや落下の原因となり危険です。
※ 上記以外の情報につきましてはカタログをご覧ください。

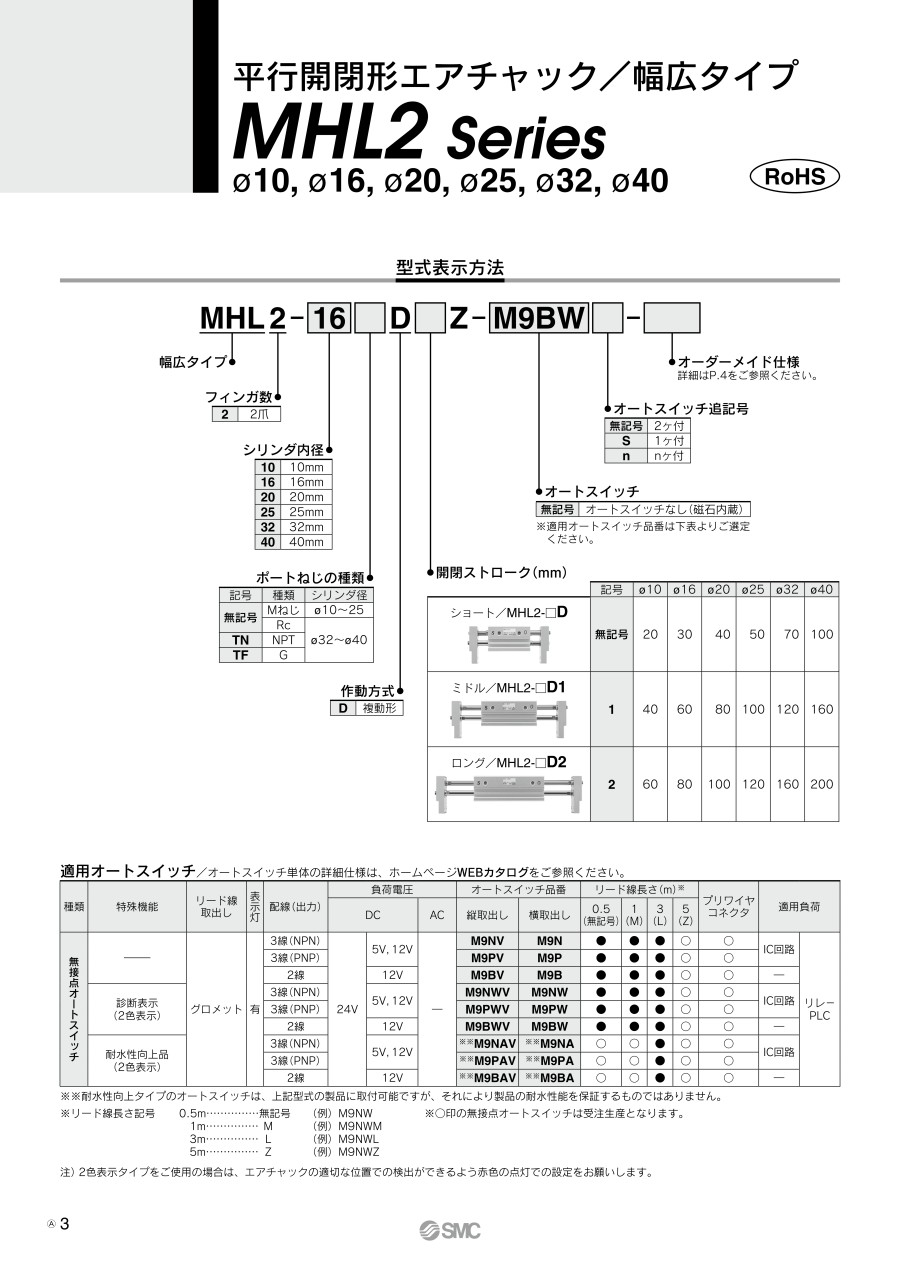

型番リスト

表示件数

...

型番

開寸法

(mm)

閉寸法

(mm)

把持力 (閉側 0.5MPa時)

(N)

把持力 (開側 0.5MPa時)

(N)

使用圧力範囲

(MPa)

シリンダ内径

(mm)

オートスイッチ

スイッチ数

リード線長さ

ストローク

(mm)

オーダーメイド仕様

チャック開閉用コネクタの種類

ポートねじの種類

ピストン材質

最小発注数量

118	78	14	14	0.15～0.6	10	M9BA	2ヶ付	3m	40	パッキン類フッ素ゴム	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BA	1ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BA	1ヶ付	3m	40	フッ素グリース	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BA	1ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BAV	2ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BAV	2ヶ付	3m	40	パッキン類フッ素ゴム	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BV	2ヶ付	0.5m	40	食品機械用グリース/フッ素グリース	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BV	3ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BV	5ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BV	6ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BV	1ヶ付	1m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BV	2ヶ付	5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BW	3ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BW	4ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BW	2ヶ付	0.5m	40	耐熱仕様（100℃）	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BW	2ヶ付	0.5m	40	食品機械用グリース/フッ素グリース	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BW	4ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BW	7ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BW	2ヶ付	3m	40	パッキン類EPDM/フッ素グリース	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BWV	3ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BWV	1ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9BW	1ヶ付	5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9B	8ヶ付	5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9B	1ヶ付	5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9NAV	2ヶ付	5m	40	食品機械用グリース/フッ素グリース	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9NV	1ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9NV	2ヶ付	1m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9NW	3ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9NW	1ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9NW	1ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9NW	2ヶ付	0.5m	40	なし	M12-4ピン	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9NWV	2ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9NW	2ヶ付	5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9PV	2ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9PV	2ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9PW	2ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9PW	2ヶ付	1m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	M9PWV	2ヶ付	0.5m	40	なし	M12-4ピン	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	オートスイッチなし（磁石内蔵）	なし	なし	40	パッキン類EPDM/フッ素グリース	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	オートスイッチなし（磁石内蔵）	なし	なし	40	食品機械用グリース	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BA	2ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BA	2ヶ付	3m	40	パッキン類フッ素ゴム	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BA	1ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BA	2ヶ付	0.5m	40	なし	M8-4ピン	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BW	2ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BW	4ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BW	2ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BW	3ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BW	4ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BW	1ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BW	1ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BW	2ヶ付	0.5m	40	なし	M12-4ピン	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BWV	2ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BWV	2ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BWV	3ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BWV	1ヶ付	3m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BWV	1ヶ付	0.5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BWV	2ヶ付	5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BWV	1ヶ付	5m	40	なし	なし	M	ステンレス	1個
118	78	14	14	0.15～0.6	10	Y7BW	2ヶ付	5m	40	なし	なし	M	ステンレス	1個

通常単価(税別) (税込単価)	通常出荷日

42,875円 ( 47,163円 )	19日目
30,108円 ( 33,119円 )	19日目
35,242円 ( 38,766円 )	19日目
29,832円 ( 32,815円 )	19日目
34,173円 ( 37,590円 )	19日目
43,524円 ( 47,876円 )	19日目
39,434円 ( 43,377円 )	19日目
35,497円 ( 39,047円 )	19日目
41,439円 ( 45,583円 )	19日目
44,407円 ( 48,848円 )	19日目
29,422円 ( 32,364円 )	19日目
33,077円 ( 36,385円 )	19日目
34,265円 ( 37,692円 )	19日目
36,824円 ( 40,506円 )	19日目
40,925円 ( 45,018円 )	19日目
39,109円 ( 43,020円 )	19日目
37,920円 ( 41,712円 )	19日目
46,417円 ( 51,059円 )	19日目
50,996円 ( 56,096円 )	19日目
35,910円 ( 39,501円 )	19日目
29,422円 ( 32,364円 )	19日目
29,696円 ( 32,666円 )	19日目
47,654円 ( 52,419円 )	19日目
29,519円 ( 32,471円 )	19日目
42,683円 ( 46,951円 )	19日目
29,560円 ( 32,516円 )	19日目
32,255円 ( 35,481円 )	19日目
35,087円 ( 38,596円 )	19日目
29,422円 ( 32,364円 )	19日目
29,148円 ( 32,063円 )	19日目
35,362円 ( 38,898円 )	19日目
32,802円 ( 36,082円 )	19日目
32,802円 ( 36,082円 )	19日目
31,981円 ( 35,179円 )	19日目
32,529円 ( 35,782円 )	19日目
31,706円 ( 34,877円 )	19日目
31,981円 ( 35,179円 )	19日目
35,802円 ( 39,382円 )	19日目
44,500円 ( 48,950円 )	19日目
30,036円 ( 33,040円 )	19日目
35,910円 ( 39,501円 )	19日目
45,473円 ( 50,020円 )	19日目
31,250円 ( 34,375円 )	19日目
39,564円 ( 43,520円 )	19日目
33,533円 ( 36,886円 )	19日目
40,479円 ( 44,527円 )	19日目
34,083円 ( 37,491円 )	19日目
40,280円 ( 44,308円 )	19日目
41,575円 ( 45,733円 )	19日目
30,341円 ( 33,375円 )	19日目
30,067円 ( 33,074円 )	19日目
37,189円 ( 40,908円 )	19日目
33,533円 ( 36,886円 )	19日目
34,083円 ( 37,491円 )	19日目
37,834円 ( 41,617円 )	19日目
30,341円 ( 33,375円 )	19日目
30,067円 ( 33,074円 )	19日目
34,631円 ( 38,094円 )	19日目
30,616円 ( 33,678円 )	19日目
34,631円 ( 38,094円 )	19日目

...

基本情報

基本情報

1台で多様なワーク径に対応する平行開閉形エアチャック。
【特長】
・ロングストローク
・幅広タイプ
・ダブルピストン構造によりコンパクトで大きな把持力
・全軸に両持ち方式のバックメタル付含油樹脂軸受を採用
・塵埃対策機構を内蔵
・自由度の高い取り付け方法
・オートスイッチの取り付けが可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
平行開閉形エアチャック 2爪ロングストローク薄型・軽量 MHZL2シリーズ
平行開閉形エアチャックとなります。リニアガイド採用により高剛性・高精度です。フィンガストロークはMHZの約2倍のロングストロークタイプで、1台で多様なワーク径に対応します。しかも薄型・軽量です。3方向から5通りの取り付けが可能です。
SMC
ロータリ駆動形エアチャック 2爪タイプ MHR2・MDHR2シリーズ
ロータリ駆動形エアチャックとなります。クロスローラガイドによる平行開閉機構により、ガタのない滑らかな動きで高精度・長寿命です。ロータリアクチュエータを駆動源とすることで高さ方向を小型化しました。
SMC
平行開閉形エアチャック 2爪 MHS2シリーズ
平行開閉形エアチャックとなります。多様ワークの把持や、圧入など外力の加わる作業に最適です。クサビ形カム構造により高さ方向が小形になっています。本体取り付け時の心出しが容易で、2方向からの取り付けが可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平行開閉形エアチャック幅広タイプ MHL2シリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

移動装置に使用しています

満足度：4.02022/06/22

この商品は当社の筒状の製品をコンベアに移動するために使用しています。製品が筒状のため、コンベアに移動した際に正しい位置に...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qエアチャック（MHシリーズ）で、食品機械用グリースに対応した製品はありますか？

はい、ございます。
エアチャック（MHシリーズの場合）の型式末尾に “-X79（フッ素グリース）”、
あるいは “-X79A（アルミニウム複合石けん基グリース）”を付けることでオーダーメイド対応しております。

Qエアチャック（MHシリーズ）で、型式の途中に「D」・「D1」・「D2」などの記号がありますが、何が違うのですか？

「D」は複動形であることを表しています。その後の数字の意味は、エアチャックのシリーズにより異なります。
（例）・ MHZ2シリーズ … フィンガオプション（アタッチメントの取付方式の違い）になります。
　　　・ MHL2、MHF2シリーズ … フィンガの開閉ストロークの違いになります。
詳細は、Webカタログの各シリーズごとの『型式表示方法』をご参照願います。
