平行開閉形エアチャック 2爪 ロングストローク 薄型・軽量 MHZL2シリーズ
- 通常単価(税別)
- 381円～53,469円
- 税込単価
- 419円～58,816円
1台で多様なワーク径に対応する平行開閉形エアチャック。【特長】・標準の約2倍の...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報

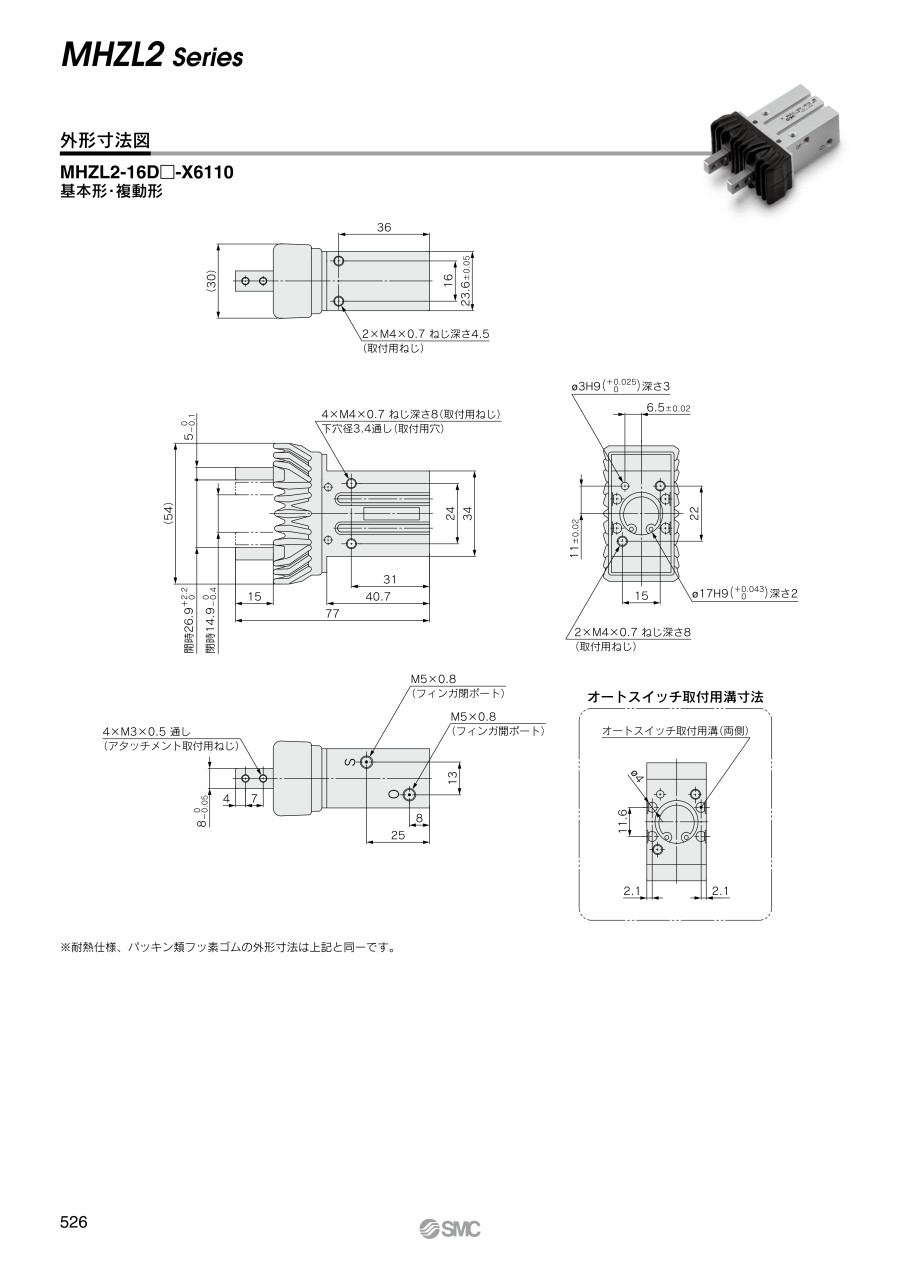

外形図
MHZL2-10□/複動形・単動形
MHZL2-10□/複動形・単動形 基本形
※ 単動の場合は片側ポートが呼吸穴となります。
※ （ ）内は単動形の寸法です。
オートスイッチ取り付け用溝寸法
注）角溝部でオートスイッチをご使用の場合は、通し穴取り付けはできません。
製品仕様
JIS記号
複動・内径把持のJIS記号
複動・外径把持のJIS記号
単動常時閉・内径把持のJIS記号
単動常時開・外径把持のJIS記号
構造図/MHZL2-10□～25□
複動形/フィンガ開状態の構造図
単動形/常時開形の構造図
複動形/フィンガ閉状態の構造図
単動形/常時閉形の構造図
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 硬質アルマイト処理 |
| 2 | ピストン | φ10（直径10mm）・16：ステンレス鋼 φ20（直径20mm）・25：アルミニウム合金 | φ20（直径20mm）・25：硬質アルマイト処理 |
| 3 | レバー | ステンレス鋼 | 窒化 |
| 4 | ガイド | ステンレス鋼 | 熱処理 |
| 5 | フィンガ | ステンレス鋼 | 熱処理 |
| 6 | ローラストッパ | ステンレス鋼 | - |
| 7 | レバーシャフト | ステンレス鋼 | 窒化 |
| 8 | キャップ | アルミニウム合金 | 白色アルマイト処理 |
| 9 | ダンパ | ウレタンゴム | - |
| 10 | ラバーマグネット | 合成ゴム | - |
| 11 | 鋼球 | 高炭素クロム軸受鋼 | - |
| 12 | 針状コロ | 高炭素クロム軸受鋼 | - |
| 13 | C形止め輪 | 炭素鋼 | りん酸塩被膜 |
| 14 | エキゾーストプラグA | 黄銅 | 無電解ニッケルめっき |
| 15 | 排気フィルタA | スポンジベルイータ | - |
| 16 | スプリング | バネ用ステンレス鋼線 | - |
| 17 | ロッドパッキン | NBR | - |
| 18 | ピストンパッキン | NBR | - |
| 19 | ガスケット | NBR | - |
仕様
| 使用流体 | 空気 | ||
|---|---|---|---|
| 使用圧力 | 複動形 | φ10（直径10mm）：0.2～0.7MPa φ16～25（直径16～25mm）：0.1～0.7MPa | |
| 単動形 | 常時開形 | φ10（直径10mm）：0.35～0.7MPa φ16～25（直径16～25mm）：0.25～0.7MPa | |
| 常時閉形 | |||
| 周囲温度および使用流体温度 | -10～+60℃ | ||
| 繰返し精度 | ±0.01mm | ||
| 最高使用頻度 | 120c.p.m. | ||
| 給油 | 無給油 | ||
| 作動方式 | 複動形、単動形 | ||
| 注）オートスイッチ（オプション） | 無接点オートスイッチ（3線式、2線式） | ||
注）オートスイッチの詳細仕様につきましてはカタログをご参照ください。
型式
| 作動方式 | 型式 | シリンダ内径 （mm） | 注1）把持力 | 開閉ストローク （両側） mm | 注2） 質量 g | ||
|---|---|---|---|---|---|---|---|
| フィンガ1ヶ当りの把持力 実効値N | |||||||
| 外径把持力 | 内径把持力 | ||||||
| 複動形 | MHZL2-10D | 10 | 11 | 17 | 8 | 60 | |
| MHZL2-16D | 16 | 34 | 45 | 12 | 135 | ||
| MHZL2-20D | 20 | 42 | 66 | 18 | 270 | ||
| MHZL2-25D | 25 | 65 | 104 | 22 | 470 | ||
| 単動形 | 常時開形 | MHZL2-10S | 10 | 7.1 | - | 8 | 70 |
| MHZL2-16S | 16 | 27 | 12 | 145 | |||
| MHZL2-20S | 20 | 33 | 18 | 290 | |||
| MHZL2-25S | 25 | 50 | 22 | 515 | |||
| 常時閉形 | MHZL2-10C | 10 | - | 13 | 8 | 70 | |
| MHZL2-16C | 16 | 38 | 12 | 145 | |||
| MHZL2-20C | 20 | 57 | 18 | 290 | |||
| MHZL2-25C | 25 | 85 | 22 | 515 | |||
注1）圧力0.5MPa、把持点L=20mm、ストローク中心での値です。
注2）オートスイッチの質量を除いた値です。
注意・禁止事項
注意事項
※ 画像は代表画像です。実際の商品とは異なる場合があります。
※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,735円 ( 21,709円 ) | 在庫品1日目当日出荷可能 |
18,823円 ( 20,705円 ) | 在庫品1日目当日出荷可能 |
24,031円 ( 26,434円 ) | 19日目 |
21,158円 ( 23,274円 ) | 19日目 |
24,762円 ( 27,238円 ) | 19日目 |
24,848円 ( 27,333円 ) | 19日目 |
24,872円 ( 27,359円 ) | 19日目 |
27,284円 ( 30,012円 ) | 19日目 |
21,518円 ( 23,670円 ) | 19日目 |
27,609円 ( 30,370円 ) | 19日目 |
24,213円 ( 26,634円 ) | 19日目 |
22,251円 ( 24,476円 ) | 19日目 |
24,762円 ( 27,238円 ) | 19日目 |
21,518円 ( 23,670円 ) | 19日目 |
24,853円 ( 27,338円 ) | 19日目 |
19,097円 ( 21,007円 ) | 19日目 |
24,305円 ( 26,736円 ) | 19日目 |
18,901円 ( 20,791円 ) | 19日目 |
21,637円 ( 23,801円 ) | 19日目 |
18,823円 ( 20,705円 ) | 19日目 |
23,484円 ( 25,832円 ) | 19日目 |
24,031円 ( 26,434円 ) | 19日目 |
21,431円 ( 23,574円 ) | 19日目 |
24,762円 ( 27,238円 ) | 19日目 |
21,792円 ( 23,971円 ) | 19日目 |
24,488円 ( 26,937円 ) | 19日目 |
21,518円 ( 23,670円 ) | 19日目 |
23,940円 ( 26,334円 ) | 19日目 |
21,381円 ( 23,519円 ) | 19日目 |
27,740円 ( 30,514円 ) | 19日目 |
25,036円 ( 27,540円 ) | 19日目 |
23,665円 ( 26,032円 ) | 19日目 |
21,518円 ( 23,670円 ) | 19日目 |
21,244円 ( 23,368円 ) | 19日目 |
27,933円 ( 30,726円 ) | 19日目 |
28,584円 ( 31,442円 ) | 19日目 |
21,792円 ( 23,971円 ) | 19日目 |
24,848円 ( 27,333円 ) | 19日目 |
26,494円 ( 29,143円 ) | 19日目 |
24,305円 ( 26,736円 ) | 19日目 |
24,213円 ( 26,634円 ) | 19日目 |
21,792円 ( 23,971円 ) | 19日目 |
21,518円 ( 23,670円 ) | 19日目 |
24,305円 ( 26,736円 ) | 19日目 |
25,034円 ( 27,537円 ) | 19日目 |
26,488円 ( 29,137円 ) | 19日目 |
19,097円 ( 21,007円 ) | 19日目 |
26,988円 ( 29,687円 ) | 19日目 |
21,655円 ( 23,821円 ) | 19日目 |
24,488円 ( 26,937円 ) | 19日目 |
26,041円 ( 28,645円 ) | 19日目 |
25,036円 ( 27,540円 ) | 19日目 |
18,901円 ( 20,791円 ) | 19日目 |
18,823円 ( 20,705円 ) | 19日目 |
21,158円 ( 23,274円 ) | 19日目 |
23,940円 ( 26,334円 ) | 19日目 |
24,213円 ( 26,634円 ) | 19日目 |
21,792円 ( 23,971円 ) | 19日目 |
24,000円 ( 26,400円 ) | 19日目 |
21,518円 ( 23,670円 ) | 19日目 |
詳細情報
基本情報
1台で多様なワーク径に対応する平行開閉形エアチャック。
【特長】
・標準の約2倍のストローク
・ロングストローク。しかも薄型・軽量
・フィンガ数：2爪
・シリンダ内径：10mm、16mm、20mm、25mm
・作動方式：複動形、単動形（常時開）、単動形（常時閉）
・フィンガオプション：基本形、側面タップ取り付け方式、開閉方向通し穴方式、フラット形フィンガ方式
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
平行開閉形エアチャック 2爪 ダストカバー付 MHZJ2シリーズ
平行開閉形エアチャックです。リニアガイド採用により高剛性・高精度です。防塵・防滴構造で、切粉・粉塵・水等の内部侵入や、グリースの飛散・塵埃の外部もれを防止します。用途に応じてダストカバーの材質を選択可能です。
SMC
平行開閉形エアチャック 標準タイプ MHZ2シリーズ
平行開閉形エアチャックです。リニアガイドの採用により、小型・高剛性・高精度になりました。取り付け方法の自由度が高く、3方向から5通りの取り付けが可能です。
SMC
薄形エアチャック MHF2シリーズ
平行開閉形エアチャックです。高さ寸法を縮小した薄形タイプです。ショート、ミドル、ロングの3種類のストロークを標準化しました。リニアガイド採用により、高剛性・高精度です。
よくあるご質問（FAQ）
また、その際に何か必要となる部品はありますか？
オートスイッチ取付金具 （品番： BMG2-012） を別途ご用意願います。
D-F8タイプのスイッチは、シリンダ径によって使用できないサイズがあります。
使用可能なサイズは各シリーズの適用スイッチにてご確認ください。
エアチャック（MHシリーズの場合）の型式末尾に “-X79（フッ素グリース）”、
あるいは “-X79A（アルミニウム複合石けん基グリース）”を付けることでオーダーメイド対応しております。
