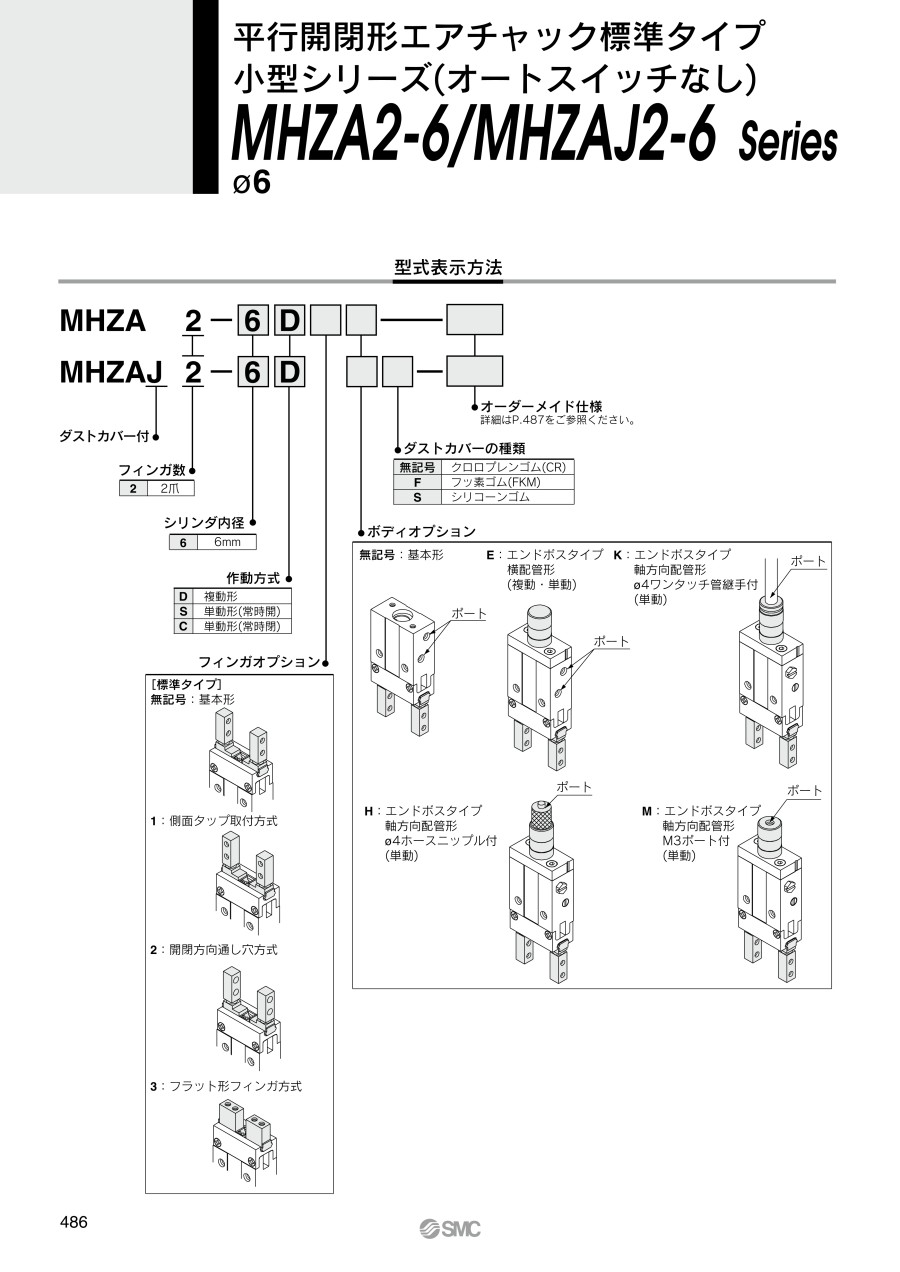

平行開閉形エアチャック 標準タイプ 小型（オートスイッチなし）MHZA・MHZAJ2-6シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 820円～26,888円特別価格
- 税込単価
- 902円～29,577円特別価格
リニアガイド採用で高剛性・高精度の平行開閉形エアチャック。【特長】・ガイドを一...
詳細情報を確認する- シリンダ内径 (mm)
- 6
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
MHZA2-6□/複動形・単動形/標準タイプ
基本形
※単動の場合は片側ポートが呼吸穴となります。
MHZAJ2-6□/複動形・単動形/ダストカバー付き
基本形
※単動の場合は片側ポートが呼吸穴となります。
製品仕様
JIS記号
複動・内径把持のJIS記号
複動・外径把持のJIS記号
単動常時閉・内径把持のJIS記号
単動常時開・外径把持のJIS記号
構造図/標準タイプ MHZA2-6
複動形/フィンガ開状態の構造図
単動形/常時開形の構造図
複動形/フィンガ閉状態の構造図
単動形/常時閉形の構造図
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 硬質アルマイト処理 |
| 2 | ピストン | ステンレス鋼 | - |
| 3 | レバー | ステンレス鋼 | 熱処理 |
| 4 | ガイド | ステンレス鋼 | 熱処理 |
| 5 | フィンガ | ステンレス鋼 | 熱処理 |
| 6 | ローラストッパ | ステンレス鋼 | - |
| 7 | レバーシャフト | ステンレス鋼 | 窒化 |
| 8 | ホルダ | 黄銅 | 無電解ニッケルめっき |
| 9 | ホルダロック | ステンレス鋼 | - |
| 10 | キャップ | アルミニウム合金 | 白色アルマイト処理 |
| 11 | ダンパ | ウレタンゴム | - |
| 12 | 鋼球 | 高炭素クロム軸受鋼 | - |
| 13 | 針状コロ | 高炭素クロム軸受鋼 | - |
| 14 | C形止め輪 | 炭素鋼 | りん酸塩被膜 |
| 15 | エキゾーストプラグ | 黄銅 | 無電解ニッケルめっき |
| 16 | 排気フィルタ | スポンジベルイータ | - |
| 17 | NOスプリング | バネ用ステンレス鋼線 | - |
| 18 | NCスプリング | バネ用ステンレス鋼線 | - |
| 19 | NCホルダ | 黄銅 | 無電解ニッケルめっき |
| 20 | NCスペーサ | ステンレス鋼 | - |
| 21 | ロッドパッキン | NBR | - |
| 22 | ピストンパッキン | NBR | - |
| 23 | ガスケット | NBR | - |
| 24 | ガスケット | NBR | - |
仕様
| 使用流体 | 空気 | ||
|---|---|---|---|
| 使用圧力 | 複動形 | 0.15～0.7MPa | |
| 単動形 | 常時開形 | 0.3～0.7MPa | |
| 常時閉形 | |||
| 周囲温度および使用流体温度 | -10～+60℃ | ||
| 繰返し精度 | ±0.01mm | ||
| 最高使用頻度 | 180c.p.m. | ||
| 給油 | 無給油 | ||
| 作動方式 | 複動形、単動形 | ||
※塵埃等の環境下でご使用される場合はダストカバー付きをご使用ください。
型式
| 作動方式 | 型式 | シリンダ内径 （mm） | 注1）把持力 | 開閉ストローク （両側） mm | 質量 g | ||
|---|---|---|---|---|---|---|---|
| フィンガ1ヶ当たりの把持力 実効値N | |||||||
| 外径把持力 | 内径把持力 | ||||||
| 複動形 | MHZA2-6D | 6 | 3.3 | 6.1 | 4 | 26 | |
| MHZAJ2-6D | 6 | 4 | 27 | ||||
| 単動形 | 常時開形 | MHZA2-6S | 6 | 1.9 | - | 4 | 26 |
| MHZAJ2-6S | 6 | 4 | 27 | ||||
| 常時閉形 | MHZA2-6C | 6 | - | 3.7 | 4 | 26 | |
| MHZAJ2-6C | 6 | 4 | 27 | ||||
注1）圧力0.5MPa、把持点L=20mm、ストローク中心での値です。
注意・禁止事項
注意事項
※ 画像は代表画像です。実際の商品とは異なる場合があります。
※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,447円 ( 18,092円 ) | 19日目 |
22,136円19,922円 ( 21,914円 ) | 19日目 |
21,113円19,001円 ( 20,901円 ) | 19日目 |
21,294円19,164円 ( 21,080円 ) | 19日目 |
21,475円19,327円 ( 21,260円 ) | 19日目 |
21,209円19,088円 ( 20,997円 ) | 19日目 |
17,414円 ( 19,155円 ) | 6日目 |
16,593円 ( 18,252円 ) | 19日目 |
21,475円19,327円 ( 21,260円 ) | 19日目 |
21,209円19,088円 ( 20,997円 ) | 19日目 |
16,447円 ( 18,092円 ) | 19日目 |
22,474円20,226円 ( 22,249円 ) | 19日目 |
18,390円 ( 20,229円 ) | 19日目 |
21,475円19,327円 ( 21,260円 ) | 19日目 |
22,236円20,012円 ( 22,013円 ) | 19日目 |
22,557円20,301円 ( 22,331円 ) | 19日目 |
22,376円20,138円 ( 22,152円 ) | 19日目 |
21,113円19,001円 ( 20,901円 ) | 19日目 |
21,294円19,164円 ( 21,080円 ) | 19日目 |
21,475円19,327円 ( 21,260円 ) | 19日目 |
21,209円19,088円 ( 20,997円 ) | 19日目 |
18,167円 ( 19,984円 ) | 在庫品1日目当日出荷可能 |
18,167円 ( 19,984円 ) | 在庫品1日目当日出荷可能 |
22,474円20,226円 ( 22,249円 ) | 19日目 |
19,345円 ( 21,280円 ) | 19日目 |
25,083円22,574円 ( 24,831円 ) | 19日目 |
22,136円19,922円 ( 21,914円 ) | 19日目 |
20,114円 ( 22,125円 ) | 19日目 |
18,167円 ( 19,984円 ) | 在庫品1日目当日出荷可能 |
22,376円20,138円 ( 22,152円 ) | 19日目 |
18,630円 ( 20,493円 ) | 19日目 |
25,083円22,574円 ( 24,831円 ) | 19日目 |
21,571円19,413円 ( 21,354円 ) | 19日目 |
16,447円 ( 18,092円 ) | 19日目 |
21,113円 ( 23,224円 ) | 6日目 |
21,571円19,413円 ( 21,354円 ) | 19日目 |
21,932円19,738円 ( 21,712円 ) | 19日目 |
21,113円19,001円 ( 20,901円 ) | 19日目 |
23,561円21,204円 ( 23,324円 ) | 19日目 |
22,376円20,138円 ( 22,152円 ) | 19日目 |
25,083円22,574円 ( 24,831円 ) | 19日目 |
21,571円19,413円 ( 21,354円 ) | 19日目 |
16,447円 ( 18,092円 ) | 19日目 |
18,167円 ( 19,984円 ) | 在庫品1日目当日出荷可能 |
21,113円 ( 23,224円 ) | 19日目 |
19,429円 ( 21,372円 ) | 19日目 |
17,092円 ( 18,801円 ) | 19日目 |
21,294円19,164円 ( 21,080円 ) | 19日目 |
17,531円 ( 19,284円 ) | 在庫品1日目当日出荷可能 |
21,209円19,088円 ( 20,997円 ) | 19日目 |
22,136円 ( 24,350円 ) | 在庫品1日目当日出荷可能 |
22,474円20,226円 ( 22,249円 ) | 19日目 |
21,932円19,738円 ( 21,712円 ) | 19日目 |
22,136円19,922円 ( 21,914円 ) | 19日目 |
21,294円19,164円 ( 21,080円 ) | 19日目 |
21,475円 ( 23,623円 ) | 19日目 |
17,326円 ( 19,059円 ) | 19日目 |
21,113円19,001円 ( 20,901円 ) | 19日目 |
21,113円19,001円 ( 20,901円 ) | 19日目 |
21,294円19,164円 ( 21,080円 ) | 19日目 |
詳細情報
基本情報
リニアガイド採用で高剛性・高精度の平行開閉形エアチャック。
【特長】
・ガイドを一体化
・標準タイプ
・小型シリーズ
・オートスイッチなし
・フィンガ数：2爪
・シリンダ内径：6mm
・作動方式：複動形、単動形（常時開）、単動形（常時閉）
・ダストカバー付き（MHZAJ）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
平行開閉形エアチャック ダストカバー付 MHQJ2シリーズ
ダストカバーによる密閉構造で、塵埃の蓄積を防ぎます。用途に応じた3種類のダストカバーバリエーションがあります。インジケータランプ付き無接点オートスイッチの取り付けが可能です。
SMC
平行開閉形エアチャック 2爪 ロングストローク 薄型・軽量 MHZL2シリーズ
リニアガイド採用により高剛性・高精度です。フィンガストロークはMHZの約2倍のロングストロークタイプで、1台で多様なワーク径に対応します。しかも薄型・軽量です。3方向から5通りの取り付けが可能です。
よくあるご質問（FAQ）
（例）・ MHZ2シリーズ … フィンガオプション（アタッチメントの取付方式の違い）になります。
・ MHL2、MHF2シリーズ … フィンガの開閉ストロークの違いになります。
詳細は、Webカタログの各シリーズごとの 『型式表示方法』 をご参照願います。
エアチャック（MHシリーズの場合）の型式末尾に “-X79（フッ素グリース）”、
あるいは “-X79A（アルミニウム複合石けん基グリース）”を付けることでオーダーメイド対応しております。
