SMC

ピンシフトシリンダ CKQG-X2370・CKQP-X2371

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 22,821円～51,289円特別価格

税込単価: 25,103円～56,418円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

クランプシリンダ耐強磁界オートスイッチ CKG1・CKP1・CK1・CKGA・CKPAシリーズ

通常価格(税別)： 10,097円 (税込価格：11,107円)

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ロック付クランプシリンダスリムスタイル CLKG/CLKP-X2095

通常価格(税別)： 21,792円 (税込価格：23,971円)

通常出荷日：19 日目

標準磁石内蔵形と強力磁石内蔵形のピンシフトシリンダ。【特長】・ロッド出端にて負...

詳細情報を確認する

作動方式
直進ストローク
支持形式
タップ
ロッド先端形状
その他
最大圧力 (MPa)
1
ボディオプション
なし(標準)
ロッドの動き
複動片ロッド
使用温度範囲 (℃)
-10::60

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が309型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

CKQG□32-□-□□-X2370

※図はCKQGD32-□-□□-X2370を示します。

ピストンロッド先端形状

CKQG□40-□□-□□-X2370

※図はCKQGD40-□□-□□-X2370を示します。

ピストンロッド先端穴φ8（穴径8mm）の場合

ピストンロッド先端穴φ10（穴径10mm）の場合

CKQG□50-□-□□-X2370

※図はCKQGD50-□-□□-X2370を示します。

ピストンロッド先端詳細

CKQP□50-□-□□-X2371

※図はCKQPD50-□-□□-X2371を示します。

ピストンロッド先端詳細

製品仕様

仕様

外観

型番	CKQG-X2370			CKQP-X2371
チューブ内径（mm）	32	40	50	50
最高使用圧力	1.0MPa
保証耐圧力	1.5MPa
最低作動圧力	0.2MPa
周囲温度	-10～+60℃ （ただし凍結なきこと）
使用空気温度	-10～+60℃ （ただし凍結なきこと）
クッション	なし
適用オートスイッチ	D-P3DWA□ D-P4DW□			D-P79WSE D-P74□

理論出力表

単位：N

チューブ内径（mm）	作動方向	受圧面積（mm²）	使用圧力（MPa）
チューブ内径（mm）	作動方向	受圧面積（mm²）	0.2	0.3	0.4	0.5	0.6	1.0
φ32（チューブ内径32mm）	OUT	804	160	241	321	402	482	804
φ32（チューブ内径32mm）	IN	490	98	147	196	245	294	490
φ40（チューブ内径40mm）	OUT	1,256	251	378	502	628	753	1,256
φ40（チューブ内径40mm）	IN	765	153	229	306	382	459	764
φ50（チューブ内径50mm）	OUT	1,964	392	589	785	982	1,178	1,964
φ50（チューブ内径50mm）	IN	1,256	251	378	502	628	753	1,256

質量表

単位：kg

型番	チューブ内径（mm）	ストローク（mm）
型番	チューブ内径（mm）	25	30	40	50
CKQG-X2370	32	0.95	-	1.02	-
	40	1.31	-	1.4	-
	50	-	2.1	-	2.3
CKQP-X2371	50	-	2.3	-	2.5

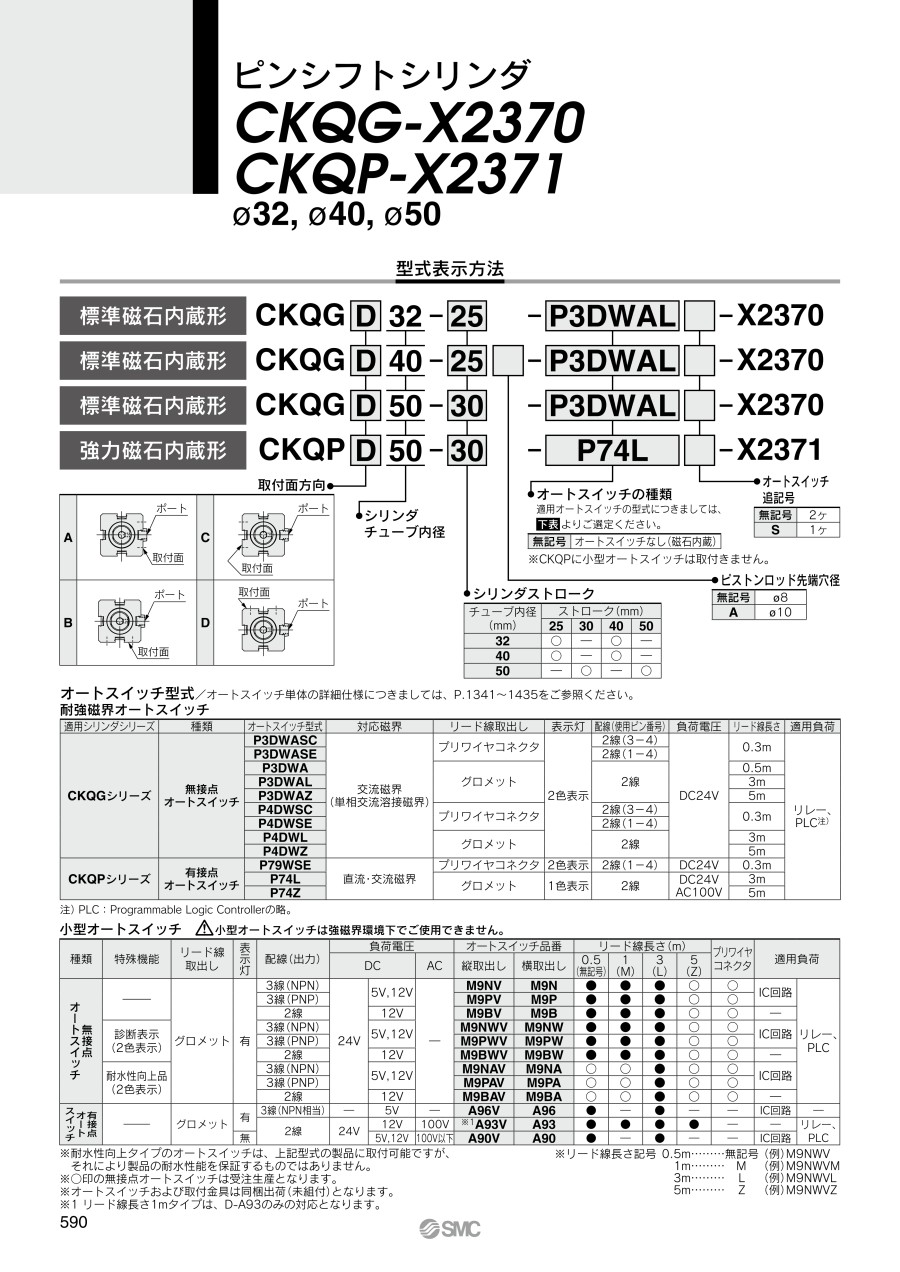

型式表示方法

リード線・コネクタ仕様の詳細は下記をご参照下さい

注意・禁止事項

※ 商品画像は代表画像の場合がございます。
※ オートスイッチ取り付けにつきましては、カタログを参照下さい。

型番リスト

表示件数

...

型番

CKQGA32-25-M9B-X2370

CKQGA32-25-M9BVL-X2370

CKQGA32-25-M9BVM-X2370

CKQGA32-25-M9BW-X2370

CKQGA32-25-M9BWL-X2370

CKQGA32-25-P3DWA-X2370

CKQGA32-25-P3DWAL-X2370

CKQGA32-25-P3DWASC-X2370

CKQGA32-25-P3DWASE-X2370

CKQGA32-25-P3DWAZ-X2370

CKQGA32-25-P4DWZ-X2370

CKQGA32-25-X2370

CKQGA32-40-M9BWL-X2370

CKQGA32-40-P3DWAL-X2370

CKQGA32-40-P3DWASC-X2370

CKQGA32-40-P3DWASCS-X2370

CKQGA32-40-P4DWSE-X2370

CKQGA32-40-P4DWSES-X2370

CKQGA32-40-X2370

CKQGA40-25-P3DWA-X2370

CKQGA40-25-P3DWAL-X2370

CKQGA40-25-P3DWASC-X2370

CKQGA40-25-P3DWAZ-X2370

CKQGA40-25-P4DWSE-X2370

CKQGA40-25-X2370

CKQGA40-25A-M9BW-X2370

CKQGA40-25A-P3DWA-X2370

CKQGA40-25A-P3DWAL-X2370

CKQGA40-25A-P3DWAZ-X2370

CKQGA40-25A-P4DWSC-X2370

CKQGA40-25A-P4DWSE-X2370

CKQGA40-25A-P4DWZ-X2370

CKQGA40-25A-X2370

CKQGA40-40-P3DWASCS-X2370

CKQGA40-40-P4DWSE-X2370

CKQGA40-40-X2370

CKQGA40-40A-M9BWL-X2370

CKQGA40-40A-P3DWA-X2370

CKQGA40-40A-P3DWAL-X2370

CKQGA40-40A-P3DWASCS-X2370

CKQGA40-40A-P3DWAZ-X2370

CKQGA40-40A-P4DWSC-X2370

CKQGA40-40A-P4DWSE-X2370

CKQGA40-40A-P4DWZ-X2370

CKQGA40-40A-X2370

CKQGA50-30-M9BW-X2370

CKQGA50-30-P3DWA-X2370

CKQGA50-30-P3DWAL-X2370

CKQGA50-30-P3DWASC-X2370

CKQGA50-30-P3DWASE-X2370

CKQGA50-30-P3DWAZ-X2370

CKQGA50-30-P4DWSE-X2370

CKQGA50-30-P4DWZ-X2370

CKQGA50-30-X2370

CKQGA50-50-P3DWA-X2370

CKQGA50-50-P3DWAL-X2370

CKQGA50-50-P3DWASC-X2370

CKQGA50-50-P3DWASE-X2370

CKQGA50-50-P3DWAZ-X2370

CKQGA50-50-P4DWL-X2370

シリンダ径

(φ)

ストローク

(mm)

クランプ力

(kN)

オートスイッチ

リード線長さ

(m)

スイッチ数

仕様

取付面位置

コネクタの種類

ピストンロッド先端穴径

最小発注数量

32	25	0.402	M9B	0.5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	25	0.402	M9BV	3	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	10	0.402	M9BV	1	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	25	0.402	M9BW	0.5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	25	0.402	M9BW	3	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	25	0.402	P3DWA	0.5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	25	0.402	P3DWA	3	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	25	0.402	P3DWASC	0.3	2	標準磁石内蔵形	ポート同一面	M12-3/4ピン	Φ8	1個
32	10	0.402	P3DWASE	0.3	2	標準磁石内蔵形	ポート同一面	M12-1/4ピン	Φ8	1個
32	25	0.402	P3DWA	5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	25	0.402	P4DW	5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	25	0.402	オートスイッチなし（磁石内蔵）	なし	なし	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	40	0.402	M9BW	3	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	40	0.402	P3DWA	3	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
32	10	0.402	P3DWASC	0.3	2	標準磁石内蔵形	ポート同一面	M12-3/4ピン	Φ8	1個
32	40	0.402	P3DWASC	0.3	1	標準磁石内蔵形	ポート同一面	M12-3/4ピン	Φ8	1個
32	40	0.402	P4DWSE	0.3	2	標準磁石内蔵形	ポート同一面	M12-1/4ピン	Φ8	1個
32	40	0.402	P4DWSE	0.3	1	標準磁石内蔵形	ポート同一面	M12-1/4ピン	Φ8	1個
32	40	0.402	オートスイッチなし（磁石内蔵）	なし	なし	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
40	25	0.628	P3DWA	0.5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
40	25	0.628	P3DWA	3	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
40	25	0.628	P3DWASC	0.3	2	標準磁石内蔵形	ポート同一面	M12-3/4ピン	Φ8	1個
40	25	0.628	P3DWA	5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
40	25	0.628	P4DWSE	0.3	2	標準磁石内蔵形	ポート同一面	M12-1/4ピン	Φ8	1個
40	25	0.628	オートスイッチなし（磁石内蔵）	なし	なし	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
40	25	0.628	M9BW	0.5	2	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
40	25	0.628	P3DWA	0.5	2	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
40	25	0.628	P3DWA	3	2	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
40	25	0.628	P3DWA	5	2	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
40	25	0.628	P4DWSC	0.3	2	標準磁石内蔵形	ポート同一面	M12-3/4ピン	Φ10	1個
40	25	0.628	P4DWSE	0.3	2	標準磁石内蔵形	ポート同一面	M12-1/4ピン	Φ10	1個
40	25	0.628	P4DW	5	2	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
40	25	0.628	オートスイッチなし（磁石内蔵）	なし	なし	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
40	40	0.628	P3DWASC	0.3	1	標準磁石内蔵形	ポート同一面	M12-3/4ピン	Φ8	1個
40	40	0.628	P4DWSE	0.3	2	標準磁石内蔵形	ポート同一面	M12-1/4ピン	Φ8	1個
40	40	0.628	オートスイッチなし（磁石内蔵）	なし	なし	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
40	40	0.628	M9BW	3	2	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
40	40	0.628	P3DWA	0.5	2	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
40	40	0.628	P3DWA	3	2	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
40	40	0.628	P3DWASC	0.3	1	標準磁石内蔵形	ポート同一面	M12-3/4ピン	Φ10	1個
40	40	0.628	P3DWA	5	2	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
40	40	0.628	P4DWSC	0.3	2	標準磁石内蔵形	ポート同一面	M12-3/4ピン	Φ10	1個
40	40	0.628	P4DWSE	0.3	2	標準磁石内蔵形	ポート同一面	M12-1/4ピン	Φ10	1個
40	40	0.628	P4DW	5	2	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
40	40	0.628	オートスイッチなし（磁石内蔵）	なし	なし	標準磁石内蔵形	ポート同一面	なし	Φ10	1個
50	30	0.982	M9BW	0.5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
50	30	0.982	P3DWA	0.5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
50	30	0.982	P3DWA	3	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
50	30	0.982	P3DWASC	0.3	2	標準磁石内蔵形	ポート同一面	M12-3/4ピン	Φ8	1個
50	30	0.982	P3DWASE	0.3	2	標準磁石内蔵形	ポート同一面	M12-1/4ピン	Φ8	1個
50	30	0.982	P3DWA	5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
50	30	0.982	P4DWSE	0.3	2	標準磁石内蔵形	ポート同一面	M12-1/4ピン	Φ8	1個
50	30	0.982	P4DW	5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
50	30	0.982	オートスイッチなし（磁石内蔵）	なし	なし	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
50	50	0.982	P3DWA	0.5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
50	50	0.982	P3DWA	3	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
50	50	0.982	P3DWASC	0.3	2	標準磁石内蔵形	ポート同一面	M12-3/4ピン	Φ8	1個
50	50	0.982	P3DWASE	0.3	2	標準磁石内蔵形	ポート同一面	M12-1/4ピン	Φ8	1個
50	50	0.982	P3DWA	5	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個
50	50	0.982	P4DW	3	2	標準磁石内蔵形	ポート同一面	なし	Φ8	1個

通常単価(税別) (税込単価)	通常出荷日

29,696円 ( 32,666円 )	19日目
32,386円29,147円 ( 32,062円 )	19日目
31,980円28,782円 ( 31,660円 )	19日目
30,161円 ( 33,177円 )	19日目
30,782円 ( 33,860円 )	19日目
32,358円 ( 35,594円 )	19日目
33,761円 ( 37,137円 )	19日目
36,986円33,287円 ( 36,616円 )	19日目
38,425円34,582円 ( 38,040円 )	19日目
34,882円 ( 38,370円 )	19日目
37,032円 ( 40,735円 )	19日目
22,821円 ( 25,103円 )	19日目
31,219円 ( 34,341円 )	19日目
36,803円 ( 40,483円 )	19日目
38,879円34,991円 ( 38,490円 )	19日目
31,219円 ( 34,341円 )	19日目
37,410円 ( 41,151円 )	19日目
32,614円 ( 35,875円 )	19日目
23,197円 ( 25,517円 )	19日目
35,112円 ( 38,623円 )	19日目
36,514円 ( 40,165円 )	19日目
37,074円 ( 40,781円 )	19日目
37,636円 ( 41,400円 )	19日目
44,028円39,625円 ( 43,588円 )	19日目
25,575円 ( 28,133円 )	19日目
33,165円 ( 36,482円 )	19日目
39,289円35,360円 ( 38,896円 )	19日目
41,010円36,909円 ( 40,600円 )	19日目
42,190円37,971円 ( 41,768円 )	19日目
39,787円 ( 43,766円 )	19日目
39,787円 ( 43,766円 )	19日目
42,781円38,502円 ( 42,352円 )	19日目
25,575円 ( 28,133円 )	19日目
34,377円 ( 37,815円 )	19日目
44,637円40,173円 ( 44,190円 )	19日目
26,139円 ( 28,753円 )	19日目
34,377円 ( 37,815円 )	19日目
39,530円35,577円 ( 39,135円 )	19日目
41,517円37,365円 ( 41,102円 )	19日目
34,377円 ( 37,815円 )	19日目
41,201円37,080円 ( 40,788円 )	19日目
40,351円 ( 44,386円 )	19日目
40,351円 ( 44,386円 )	19日目
40,351円 ( 44,386円 )	19日目
28,173円 ( 30,990円 )	19日目
39,084円35,175円 ( 38,693円 )	19日目
40,625円 ( 44,688円 )	19日目
42,028円 ( 46,231円 )	19日目
42,589円 ( 46,848円 )	19日目
42,589円 ( 46,848円 )	19日目
43,149円 ( 47,464円 )	19日目
50,122円45,109円 ( 49,620円 )	19日目
45,300円 ( 49,830円 )	19日目
31,087円 ( 34,196円 )	6日目
44,275円39,847円 ( 43,832円 )	19日目
45,826円41,243円 ( 45,367円 )	19日目
43,063円 ( 47,369円 )	19日目
43,063円 ( 47,369円 )	19日目
47,066円42,359円 ( 46,595円 )	19日目
47,997円43,197円 ( 47,517円 )	19日目

...

基本情報

基本情報

標準磁石内蔵形と強力磁石内蔵形のピンシフトシリンダ。
【特長】
・ロッド出端にて負荷印加時先端振れ量±0.1mm以下を実現。
・取付面⇔ロッド中心までの距離精度±0.1mm
・シリンダ取付部ノックピン穴⇔ロッド先端距離精度±0.1mm。
・ワーク位置決めピンが直接取付可能
・コイルスクレーパ内蔵
・シリンダ＋ガイド部のユニット化による工数削減
・耐強磁界オートスイッチ取付可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
コントローラ（ステップデータ入力タイプ）サーボモータ（DC24V） LECA6シリーズ
コントローラ（ステップデータ入力タイプ）です。すぐに使える簡単設定のイージーモードと、詳細設定可能なノーマルモードをお選びいただけます。
SMC
電動アクチュエータスライダタイプボールねじ駆動モータレス仕様 LEFSシリーズ
電動アクチュエータです。モータレス仕様でさまざまなサーボモータを搭載できます。対応モータメーカは15社で、使い慣れたモータ・ドライバとの組み合わせが可能です。
SMC
電動スライドテーブル薄形タイプ LESシリーズ
電動アクチュエータです。可動部の質量低減により、垂直可搬質量がUPしました。ステップモータ・サーボモータの2種類から選択可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
