■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が1,561型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

CKQG□32（クランプ位置高さLOWタイプ）

ダイヤカット形状（φ9.5（ピン径9.5mm）以上）

※図は、CKQGB32-□RCL-X2081を示します。

取り付け面位置

Aの取り付け面位置

Bの取り付け面位置

Cの取り付け面位置

Dの取り付け面位置

クランプアーム位置

A：ポート面同一
B：ポート面から90°
C：ポート面から180°
D：ポート面から270°

製品仕様

外観（左：LOWタイプ、中央：ロック付きHIGHタイプ、右：ロック付きLOWタイプ）

型番			C（L）KQG32
作動方式			複動形
シリンダチューブ内径（mm）			32
シリンダストローク／クランプストローク（mm）			12.5（ワークなし）／10
使用流体			空気
最低使用圧力			CKQ□：0.1MPa	CLKQ□：0.15MPa^※
最高使用圧力	ガイドピン径（mm）	φ7.5～13.0（直径7.5～13.0mm）	0.7MPa
最高使用圧力	ガイドピン径（mm）	φ13.5～20.0（直径13.5～20.0mm）	1.0MPa
周囲温度および使用流体温度			-10～+60℃（ただし、凍結なきこと）
クッション			なし
給油			無給油
使用ピストン速度（クランプ速度）			50～150mm/sec
接続口径（シリンダポート）			Rc1/8

※シリンダ部とロック部を同一配管とした場合最低使用圧力は0.2MPaとなります。

製品仕様

ロック作動方式：スプリングロック（排気ロック）
ロック開放圧力：0.2MPa
ロック開始圧力：0.05MPa
ロック方向：アンクランプ方向ロック
接続口径（ロック開放ポート）：Rc1/8
保持力（最大静荷重）：402N

質量表

単位：g

型番		CKQG32		CLKQG32
型番		-X2081	-X2082	-X2081	-X2082
ガイドピン径（mm）	φ7.5～8.0（直径7.5～8.0mm）	900	1,110	1,140	1,350
	φ8.5～9.0（直径8.5～9.0mm）
	φ9.5～10.0（直径9.5～10.0mm）
	φ10.5～11.0（直径10.5～11.0mm）
	φ11.5～12.0（直径11.5～12.0mm）
	φ12.5～13.0（直径12.5～13.0mm）
	φ13.5～14.0（直径13.5～14.0mm）	940	1,150	1,180	1,390
	φ14.5～15.0（直径14.5～15.0mm）
	φ15.5～16.0（直径15.5～16.0mm）
	φ17.5～18.0（直径17.5～18.0mm）	950	1,160	1,190	1,400
	φ19.5～20.0（直径19.5～20.0mm）	950	1,160	1,190	1,400

ガイドピン形状

丸型

ダイヤ型

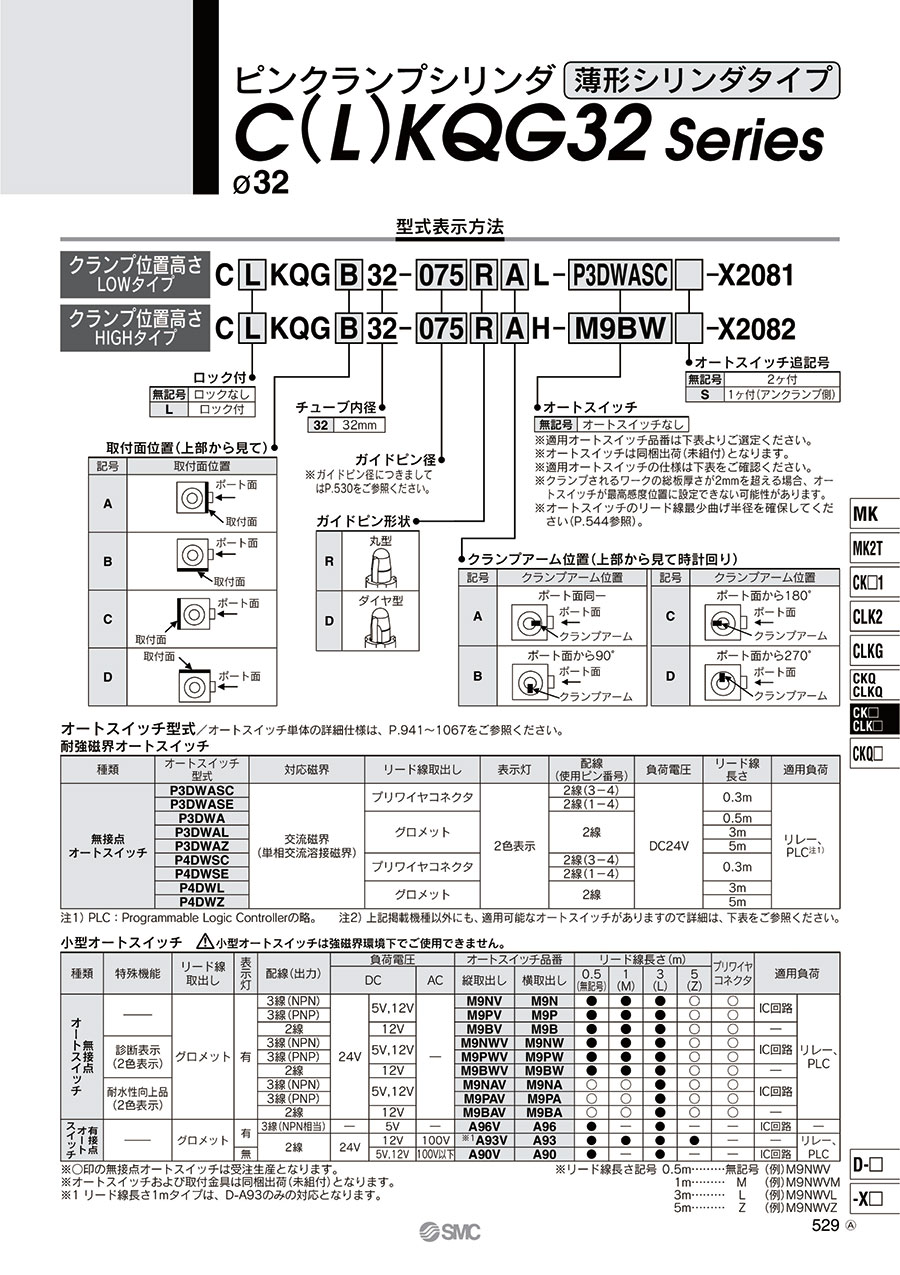

型式表示方法

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

規格表

単位：mm

ワーク穴径	C	D	d	K	SR	Q	型番表記
φ8（直径8mm）	6	20	7.5	3.5	3.5	-	075
			7.6				076
			7.7				077
			7.8				078
			7.9				079
			8.0				080
φ9（直径9mm）	6.5	20	8.5	4	4	-	085
			8.6				086
			8.7				087
			8.8				088
			8.9				089
			9.0				090
φ10（直径10mm）	7.5	20	9.5	4	4.5	9.2	095
			9.6				096
			9.7				097
			9.8				098
			9.9				099
			10.0				100
φ11（直径11mm）	7.5	20	10.5	4	4.5	9.8	105
			10.6				106
			10.7				107
			10.8				108
			10.9				109
			11.0				110
φ12（直径12mm）	8.5	20	11.5	5	5	10.9	115
			11.6				116
			11.7				117
			11.8				118
			11.9				119
			12.0				120
φ13（直径13mm）	8.5	20	12.5	5	5.5	11.6	125
			12.6				126
			12.7				127
			12.8				128
			12.9				129
			13.0				130
φ14（直径14mm）	10.5	25	13.5	6	5.5	12.6	135
			13.6				136
			13.7				137
			13.8				138
			13.9				139
			14.0				140
φ15（直径15mm）	10.5	25	14.5	6	6	13.3	145
			14.6				146
			14.7				147
			14.8				148
			14.9				149
			15.0				150
φ16（直径16mm）	11.5	25	15.5	6	6.5	14.3	155
			15.6				156
			15.7				157
			15.8				158
			15.9				159
			16.0				160
φ18（直径18mm）	13	27	17.5	6	7.5	16.4	175
			17.6				176
			17.7				177
			17.8				178
			17.9				179
			18.0				180
φ20（直径20mm）	13	27	19.5	6	8	17.2	195
			19.6				196
			19.7				197
			19.8				198
			19.9				199
			20.0				200

注意・禁止事項

※ 商品画像は代表画像の場合がございます。
※ 上記以外の寸法につきましては、カタログを参照下さい。

型番リスト

表示件数

...

型番

CKQGA32-075RAL-P3DWAL-X2081

CKQGA32-075RAL-X2081

CKQGA32-078RAH-X2082

CKQGA32-078RAL-X2081

CKQGA32-078RCL-P3DWAZ-X2081

CKQGA32-079RAL-M9BWL-X2081

CKQGA32-079RAL-X2081

CKQGA32-080RAH-X2082

CKQGA32-080RAL-X2081

CKQGA32-080RBL-P3DWAZ-X2081

CKQGA32-080RCL-L-X2081

CKQGA32-080RCL-X2081

CKQGA32-085RAL-X2081

CKQGA32-088RAL-A93Z-X2081

CKQGA32-089RBL-P3DWAZ-X2081

CKQGA32-090RAL-P4DWL-X2081

CKQGA32-097DAH-P3DWASC-X2082

CKQGA32-097DAL-P3DWASC-X2081

CKQGA32-097DBH-P3DWASC-X2082

CKQGA32-097DBL-P4DWL-X2081

CKQGA32-097DDH-P3DWASC-X2082

CKQGA32-097RBL-P3DWAZ-X2081

CKQGA32-097RCH-X2082

CKQGA32-097RCL-P4DWL-X2081

CKQGA32-097RDL-P3DWAZ-X2081

CKQGA32-098DAH-P3DWASC-X2082

CKQGA32-098DAH-X2082

CKQGA32-098DAL-P3DWA-X2081

CKQGA32-098DAL-P3DWAL-X2081

CKQGA32-098DAL-P3DWASC-X2081

CKQGA32-098DAL-X2081

CKQGA32-098DBH-P3DWAL-X2082

CKQGA32-098DBH-P3DWASC-X2082

CKQGA32-098DBH-X2082

CKQGA32-098DDH-P3DWAL-X2082

CKQGA32-098DDH-P3DWASC-X2082

CKQGA32-098DDL-P3DWAL-X2081

CKQGA32-098RAH-P3DWASC-X2082

CKQGA32-098RAH-X2082

CKQGA32-098RAL-N-X2081

CKQGA32-098RAL-P3DWA-X2081

CKQGA32-098RAL-P3DWAL-X2081

CKQGA32-098RAL-P3DWAZ-X2081

CKQGA32-098RAL-X2081

CKQGA32-098RBH-P3DWASC-X2082

CKQGA32-098RBL-P3DWAL-X2081

CKQGA32-098RBL-P3DWASC-X2081

CKQGA32-098RBL-X2081

CKQGA32-098RCL-P3DWAL-X2081

CKQGA32-098RCL-X2081

CKQGA32-098RDH-P3DWAL-X2082

CKQGA32-098RDL-P3DWAL-X2081

CKQGA32-098RDL-X2081

CKQGA32-099RAH-X2082

CKQGA32-099RAL-X2081

最大圧力

(MPa)

オートスイッチ

リード線長さ

(m)

スイッチ数

クランプ側ロック

取付面位置

ガイドピン径

ガイドピン形状

クランプアーム位置

クランプ位置高さ

コネクタの種類

最小発注数量

0.7	P3DWA	3	2	ロックなし	右	Φ7.5	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ7.5	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ7.8	丸型	ポート面同側	HIGHタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ7.8	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	P3DWA	5	2	ロックなし	右	Φ7.8	丸型	ポート面から180°	LOWタイプ	なし	1個
0.7	M9BW	3	2	ロックなし	右	Φ7.9	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ7.9	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ8	丸型	ポート面同側	HIGHタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ8	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	P3DWA	5	2	ロックなし	右	Φ8	丸型	ポート面から90°	LOWタイプ	なし	1個
0.7	-	3	なし	ロックなし	右	Φ8	丸型	ポート面から180°	LOWタイプ	なし	1個
0.7	オートスイッチなし	-	-	ロックなし	右	Φ8	丸型	ポート面から180°	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ8.5	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	A93	5	2	ロックなし	右	Φ8.8	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	P3DWA	5	2	ロックなし	右	Φ8.9	丸型	ポート面から90°	LOWタイプ	なし	1個
0.7	P4DW	3	2	ロックなし	右	Φ9	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9	丸型	ポート面から90°	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.5	ダイヤ型	ポート面から90°	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.5	丸型	ポート面同側	HIGHタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.5	丸型	ポート面から180°	HIGHタイプ	なし	1個
0.7	P3DWASC	0.3	2	ロックなし	右	Φ9.7	ダイヤ型	ポート面同側	HIGHタイプ	M12-3/4ピン	1個
0.7	P3DWASC	0.3	2	ロックなし	右	Φ9.7	ダイヤ型	ポート面同側	LOWタイプ	M12-3/4ピン	1個
0.7	P3DWASC	0.3	2	ロックなし	右	Φ9.7	ダイヤ型	ポート面から90°	HIGHタイプ	M12-3/4ピン	1個
0.7	P4DW	3	2	ロックなし	右	Φ9.7	ダイヤ型	ポート面から90°	LOWタイプ	なし	1個
0.7	P3DWASC	0.3	2	ロックなし	右	Φ9.7	ダイヤ型	ポート面から270°	HIGHタイプ	M12-3/4ピン	1個
0.7	P3DWA	5	2	ロックなし	右	Φ9.7	丸型	ポート面から90°	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.7	丸型	ポート面から180°	HIGHタイプ	なし	1個
0.7	P4DW	3	2	ロックなし	右	Φ9.7	丸型	ポート面から180°	LOWタイプ	なし	1個
0.7	P3DWA	5	2	ロックなし	右	Φ9.7	丸型	ポート面から270°	LOWタイプ	なし	1個
0.7	P3DWASC	0.3	2	ロックなし	右	Φ9.8	ダイヤ型	ポート面同側	HIGHタイプ	M12-3/4ピン	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.8	ダイヤ型	ポート面同側	HIGHタイプ	なし	1個
0.7	P3DWA	0.5	2	ロックなし	右	Φ9.8	ダイヤ型	ポート面同側	LOWタイプ	なし	1個
0.7	P3DWA	3	2	ロックなし	右	Φ9.8	ダイヤ型	ポート面同側	LOWタイプ	なし	1個
0.7	P3DWASC	0.3	2	ロックなし	右	Φ9.8	ダイヤ型	ポート面同側	LOWタイプ	M12-3/4ピン	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.8	ダイヤ型	ポート面同側	LOWタイプ	なし	1個
0.7	P3DWA	3	2	ロックなし	右	Φ9.8	ダイヤ型	ポート面から90°	HIGHタイプ	なし	1個
0.7	P3DWASC	0.3	2	ロックなし	右	Φ9.8	ダイヤ型	ポート面から90°	HIGHタイプ	M12-3/4ピン	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.8	ダイヤ型	ポート面から90°	HIGHタイプ	なし	1個
0.7	P3DWA	3	2	ロックなし	右	Φ9.8	ダイヤ型	ポート面から270°	HIGHタイプ	なし	1個
0.7	P3DWASC	0.3	2	ロックなし	右	Φ9.8	ダイヤ型	ポート面から270°	HIGHタイプ	M12-3/4ピン	1個
0.7	P3DWA	3	2	ロックなし	右	Φ9.8	ダイヤ型	ポート面から270°	LOWタイプ	なし	1個
0.7	P3DWASC	0.3	2	ロックなし	右	Φ9.8	丸型	ポート面同側	HIGHタイプ	M12-3/4ピン	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.8	丸型	ポート面同側	HIGHタイプ	なし	1個
0.7	-	0.5	なし	ロックなし	右	Φ9.8	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	P3DWA	0.5	2	ロックなし	右	Φ9.8	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	P3DWA	3	2	ロックなし	右	Φ9.8	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	P3DWA	5	2	ロックなし	右	Φ9.8	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.8	丸型	ポート面同側	LOWタイプ	なし	1個
0.7	P3DWA	0.3	2	ロックなし	右	Φ9.8	丸型	ポート面から90°	HIGHタイプ	M12-3/4ピン	1個
0.7	P3DWA	3	2	ロックなし	右	Φ9.8	丸型	ポート面から90°	LOWタイプ	なし	1個
0.7	P3DWASC	0.3	2	ロックなし	右	Φ9.8	丸型	ポート面から90°	LOWタイプ	M12-3/4ピン	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.8	丸型	ポート面から90°	LOWタイプ	なし	1個
0.7	P3DWA	3	2	ロックなし	右	Φ9.8	丸型	ポート面から180°	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.8	丸型	ポート面から180°	LOWタイプ	なし	1個
0.7	P3DWA	3	2	ロックなし	右	Φ9.8	丸型	ポート面から270°	HIGHタイプ	なし	1個
0.7	P3DWA	3	2	ロックなし	右	Φ9.8	丸型	ポート面から270°	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.8	丸型	ポート面から270°	LOWタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.9	丸型	ポート面同側	HIGHタイプ	なし	1個
0.7	オートスイッチなし	なし	なし	ロックなし	右	Φ9.9	丸型	ポート面同側	LOWタイプ	なし	1個

通常単価(税別) (税込単価)	通常出荷日

74,054円66,648円 ( 73,313円 )	19日目
60,220円 ( 66,242円 )	19日目
71,037円63,933円 ( 70,326円 )	19日目
60,220円 ( 66,242円 )	19日目
76,181円68,562円 ( 75,418円 )	19日目
69,513円62,561円 ( 68,817円 )	19日目
60,220円 ( 66,242円 )	19日目
65,870円 ( 72,457円 )	19日目
60,220円 ( 66,242円 )	19日目
80,219円72,197円 ( 79,417円 )	19日目
75,727円68,154円 ( 74,969円 )	19日目
64,241円57,816円 ( 63,598円 )	19日目
60,220円 ( 66,242円 )	19日目
71,280円64,152円 ( 70,567円 )	19日目
76,181円68,562円 ( 75,418円 )	19日目
77,091円69,381円 ( 76,319円 )	19日目
60,220円 ( 66,242円 )	19日目
60,220円 ( 66,242円 )	19日目
63,259円 ( 69,585円 )	19日目
65,870円 ( 72,457円 )	19日目
65,870円 ( 72,457円 )	19日目
84,739円76,265円 ( 83,892円 )	19日目
77,799円70,019円 ( 77,021円 )	19日目
84,739円76,265円 ( 83,892円 )	19日目
79,296円71,366円 ( 78,503円 )	19日目
84,739円76,265円 ( 83,892円 )	19日目
76,181円68,562円 ( 75,418円 )	19日目
65,870円 ( 72,457円 )	19日目
76,151円68,535円 ( 75,389円 )	19日目
76,181円68,562円 ( 75,418円 )	19日目
84,739円76,265円 ( 83,892円 )	19日目
72,612円65,350円 ( 71,885円 )	19日目
76,637円68,973円 ( 75,870円 )	19日目
82,295円74,065円 ( 81,472円 )	19日目
77,799円70,019円 ( 77,021円 )	19日目
63,259円 ( 69,585円 )	19日目
84,133円75,719円 ( 83,291円 )	19日目
83,706円75,335円 ( 82,869円 )	19日目
72,612円65,350円 ( 71,885円 )	19日目
84,133円75,719円 ( 83,291円 )	19日目
89,231円80,307円 ( 88,338円 )	19日目
78,153円70,337円 ( 77,371円 )	19日目
81,556円73,400円 ( 80,740円 )	19日目
73,109円65,798円 ( 72,378円 )	19日目
74,211円66,789円 ( 73,468円 )	19日目
73,452円66,106円 ( 72,717円 )	19日目
74,968円67,471円 ( 74,218円 )	19日目
76,181円68,562円 ( 75,418円 )	19日目
60,220円 ( 66,242円 )	19日目
85,879円77,291円 ( 85,020円 )	19日目
78,942円71,047円 ( 78,152円 )	19日目
74,653円67,187円 ( 73,906円 )	19日目
60,220円 ( 66,242円 )	19日目
74,968円67,471円 ( 74,218円 )	19日目
60,220円 ( 66,242円 )	19日目
79,963円71,966円 ( 79,163円 )	19日目
78,942円71,047円 ( 78,152円 )	19日目
60,220円 ( 66,242円 )	19日目
65,870円 ( 72,457円 )	19日目
60,220円 ( 66,242円 )	19日目

...

基本情報

基本情報

「耐強磁界オートスイッチ」、「小型オートスイッチ」取付可能。
【特長】
・薄形シリンダタイプ
・シムでクランプ位置高さの微調整が可能
・Φ32ピンクランプシリンダを設定
・コンパクト設計により幅広いワークに対応可能
・治具の軽量化に貢献
・非常停止時にワークの落下を防止するロック機構付を設定
・ロック付きとロックなしがある

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ピンクランプシリンダプレートシリンダタイプ C（L）KU32シリーズ
耐強磁界オートスイッチ・小型オートスイッチの取り付けが可能です。非常停止時にワークを保持するロック付きを選択可能です。
SMC
ピンクランプシリンダ Dシリーズ CKQGD・CKQPD・CLKQGD・CLKQPD
ワークに応じたクランプ位置高さの選択が可能です。Dシリーズは取り付け方式が取り付けタップ：4×M10×1.5mm、ピン穴：2×φ8（直径8mm）H7mm、取り付け穴（タップ、ピン穴）配置がタップ平行となっています。
SMC
ピンクランプシリンダ Uシリーズ CKQGU・CKQPU・CLKQGU・CLKQPU
ワークに応じたクランプ位置高さの選択が可能です。Uシリーズは取り付け方式が取り付けタップ：2×M10×1.5mm、ピン穴：2×φ8（直径8mm）H7mm、取り付け穴（タップ、ピン穴）配置がタップ右上がりとなっています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ピンクランプシリンダ薄型シリンダタイプ C（L）KQG32シリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ピンクランプシリンダ薄型シリンダタイプ C（L）KQG32シリーズ	ピンクランプシリンダプレートシリンダタイプ C（L）KU32シリーズ	ピンクランプシリンダ AQKシリーズ	ピンクランプシリンダ／ロック付 BAQKシリーズ	ピンクランプシリンダ Dシリーズ CKQGD・CKQPD・CLKQGD・CLKQPD	ピンクランプシリンダ Kシリーズ CKQGK・CKQPK・CLKQGK・CLKQPK
メーカー	SMC	SMC	AirTAC（エアタック）	AirTAC（エアタック）	SMC	SMC
通常価格	60,220円-	56,718円 -	22,745円 -	33,696円	58,629円 -	64,465円 -
通常出荷日	19日目	19日目	12日目	12日目	19日目	19日目
作動方式	直進ストローク	直進ストローク	直進ストローク	直進ストローク	直進ストローク	直進ストローク
シリンダ径(φ)	32	32	50	50	50	50
ストローク(mm)	10	10	10	10	10	10
支持形式	タップ	タップ	タップ	タップ	タップ	タップ
ロッド先端形状	その他	その他	その他	その他	その他	その他
