ピンクランプシリンダ Kシリーズ CKQGK・CKQPK・CLKQGK・CLKQPK
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 64,465円～120,513円特別価格
- 税込単価
- 70,912円～132,564円特別価格
ワークに応じたクランプ位置高さの選択が可能なピンクランプシリンダ。【特長】・4...
詳細情報を確認する商品情報
外形図
単位：mm
CKQGKC50／CKQPKC50
- ※ 取り付け面とポート位置関係はカタログをご参照ください。
CKQGKC50-□RAHZ
シム付きLOWタイプの場合
シム付きHIGHタイプの場合
LOWタイプの場合
ガイドピン形状：丸型
ガイドピン形状：ダイヤ型（φ17.5（ガイドピン径17.5mm）以上）
製品仕様
※画像はシリーズの代表例です。
Kシリーズ（取り付けタップ：2×M10×1.5／ピン穴：2×φ10（直径10mm）H7）
タップ右上がり：取り付け穴（タップ、ピン穴） の配置図
タップ左上がり：取り付け穴（タップ、ピン穴） の配置図
製品仕様
| 作動方式 | 複動式 | |||
|---|---|---|---|---|
| チューブ内径 | 50mm | |||
| 使用流体 | 空気 | |||
| 最低使用圧力 | CKQ□：0.1MPa | CLKQ□（ロック付）：0.15MPa※ | ||
| 最高使用圧力 | ガイドピン径 | φ12.5～13.0（直径12.5～13.0mm） | 0.7MPa | |
| φ14.5～30.0（直径14.5～30.0mm） | 1.0MPa | |||
| 保証耐圧力 | ガイドピン径 | φ12.5～13.0（直径12.5～13.0mm） | 1.0MPa | |
| φ14.5～30.0（直径14.5～30.0mm） | 1.5MPa | |||
| 周囲温度および使用流体温度 | -10～+60℃（ただし、凍結なきこと） | |||
| クッション | なし | |||
| 給油 | 無給油 | |||
| 使用ピストン速度（クランプ速度） | 50～150mm/sec | |||
| 接続口径（シリンダポート） | 1/4（Rc、 NPT、G） | |||
※シリンダ部とロック部を同一配管とした場合最低作動圧力は0.2MPaとなります。
製品仕様
| ロック作動形式 | スプリングロック（排気ロック） |
|---|---|
| ロック開放圧力 | 0.2MPa以上 |
| ロック開始圧力 | 0.05MPa以下 |
| ロック方向 | 前進方向時ロック（クランプ保持） |
| 接続口径（ロック開放ポート） | 1/8（Rc、 NPT、G） |
| 保持力（最大静荷重） | 982N |
クランプ力
単位：N
| 型番 | ガイドピン径 | 使用圧力 MPa | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | ||
| CKQG CKQP | φ12.5～13.0（直径12.5～13.0mm） | 164.9 | 329.8 | 494.7 | 659.6 | 824.5 | 989.4 | - | - | - |
| φ14.5～30.0（直径14.5～30.0mm） | 164.9 | 329.8 | 494.7 | 659.6 | 824.5 | 989.4 | 1,154.3 | 1,319.2 | 1,484.1 | |
| CLKQG CLKQP | φ12.5～13.0（直径12.5～13.0mm） | 82.4 | 247.3 | 412.2 | 577.1 | 742.0 | 906.9 | - | - | - |
| φ14.5～30.0（直径14.5～30.0mm） | 82.4 | 247.3 | 412.2 | 577.1 | 742.0 | 906.9 | 1,071.8注1） | 1,236.7注1） | 1,401.6注1） | |
注1）CLKQ□ロック保持力は982Nですので使用圧力が0.75MPaを超える場合は、ロック保持力を考慮した回路設計を行ってください。ロック保持力を超える負荷が加わった場合にはロック部の磨耗、損傷による寿命低下および、事故につながるのでロック保持力以下でご使用ください。
注2）アンクランプ状態からシリンダが作動しクランプ力が発生するまで0.3sec程度（スピードコントローラを装着しない場合）かかりますので、クランプ力を考慮した回路設計を行ってください。
注3）クランプ力が大きいとワークを傷つける場合がありますのでワーク強度を考慮したうえでクランプ力を決定してください。
質量表
単位：kg
| 型番 | C（L）KQGU C（L）KQPU | |||
|---|---|---|---|---|
| ガイドピン径 （mm） | ロックなし | ロック付 | ||
| LOW | HIGH | LOW | HIGH | |
| φ12.5～13.0（直径12.5～13.0mm） | 1.63 | 1.8 | 2.15 | 2.32 |
| φ14.5～15.0（直径14.5～15.0mm） | 1.63 | 1.8 | 2.15 | 2.32 |
| φ15.5～16.0（直径15.5～16.0mm） | 1.64 | 1.81 | 2.15 | 2.32 |
| φ17.5～18.0（直径17.5～18.0mm） | 1.68 | 1.86 | 2.2 | 2.37 |
| φ19.5～20.0（直径19.5～20.0mm） | 1.69 | 1.87 | 2.2 | 2.38 |
| φ24.5～25.0（直径24.5～25.0mm） | 1.75 | 1.96 | 2.26 | 2.47 |
| φ29.5～30.0（直径29.5～30.0mm） | 1.79 | 2 | 2.31 | 2.51 |

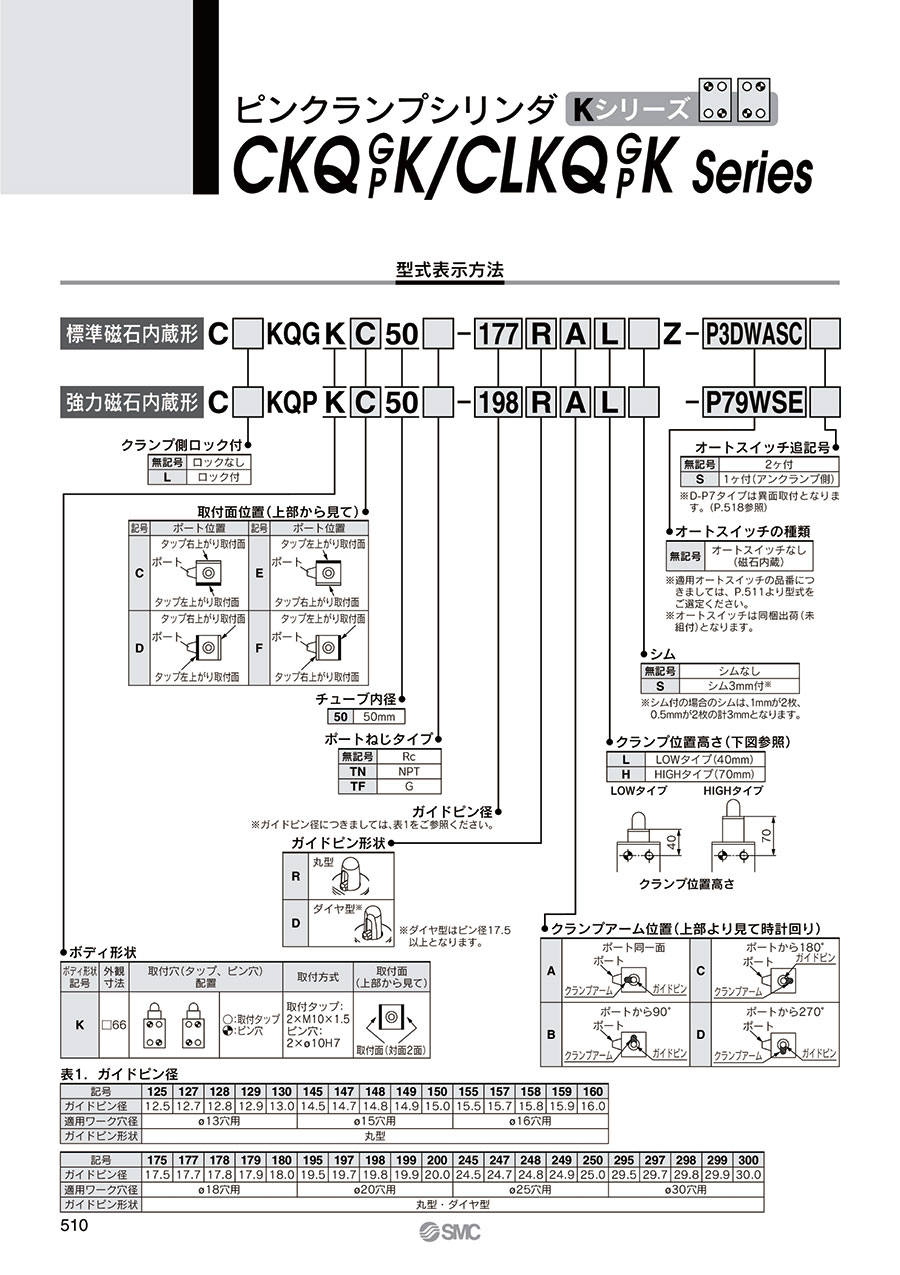

型式表示方法
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
規格表
単位：mm
| ワーク穴径 | C | φD | φd | E | G | H | K | L | SR | W | φZ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LOW タイプ | HIGH タイプ | LOW タイプ | HIGH タイプ | ||||||||||
| φ13（直径13mm） | 9 | φ30（直径30mm） | φ12.5（直径12.5mm） | ≒10 | 33 | シムなし 40±0.05 | シムなし 70±0.05 | 6 | 204.5 | 234.5 | 4 | - | φ36（直径36mm） |
| φ12.7（直径12.7mm） | ≒9 | ||||||||||||
| φ12.8（直径12.8mm） | ≒8 | ||||||||||||
| シム付 40 | シム付 70 | ||||||||||||
| φ12.9（直径12.9mm） | ≒8 | ||||||||||||
| φ13.0（直径13.0mm） | ≒7 | ||||||||||||
| φ15（直径15mm） | 11 | φ30（直径30mm） | φ14.5（直径14.5mm） | ≒9 | 34 | シムなし 40±0.05 | シムなし 70±0.05 | 7 | 205.5 | 235.5 | 5 | - | φ36（直径36mm） |
| φ14.7（直径14.7mm） | ≒8 | ||||||||||||
| φ14.8（直径14.8mm） | ≒8 | ||||||||||||
| シム付 40 | シム付 70 | ||||||||||||
| φ14.9（直径14.9mm） | ≒7 | ||||||||||||
| φ15.0（直径15.0mm） | ≒7 | ||||||||||||
| φ16（直径16mm） | 11 | φ30（直径30mm） | φ15.5（直径15.5mm） | ≒10 | 34 | シムなし 40±0.05 | シムなし 70±0.05 | 7 | 205.5 | 235.5 | 5.5 | - | φ36（直径36mm） |
| φ15.7（直径15.7mm） | ≒9 | ||||||||||||
| φ15.8（直径15.8mm） | ≒8 | ||||||||||||
| シム付 40 | シム付 70 | ||||||||||||
| φ15.9（直径15.9mm） | ≒8 | ||||||||||||
| φ16.0（直径16.0mm） | ≒7 | ||||||||||||
| φ18（直径18mm） | 12 | φ35（直径35mm） | φ17.5（直径17.5mm） | ≒10 | 37 | シムなし 40±0.05 | シムなし 70±0.05 | 7 | 208.5 | 238.5 | 6 | 6 | φ40（直径40mm） |
| φ17.7（直径17.7mm） | ≒9 | ||||||||||||
| φ17.8（直径17.8mm） | ≒8 | ||||||||||||
| シム付 40 | シム付 70 | ||||||||||||
| φ17.9（直径17.9mm） | ≒8 | ||||||||||||
| φ18.0（直径18.0mm） | ≒7 | ||||||||||||
| φ20（直径20mm） | 13 | φ35（直径35mm） | φ19.5（直径19.5mm） | ≒10 | 39 | シムなし 40±0.05 | シムなし 70±0.05 | 8 | 210.5 | 240.5 | 7 | 7 | φ40（直径40mm） |
| φ19.7（直径19.7mm） | ≒9 | ||||||||||||
| φ19.8（直径19.8mm） | ≒8 | ||||||||||||
| シム付 40 | シム付 70 | ||||||||||||
| φ19.9（直径19.9mm） | ≒8 | ||||||||||||
| φ20.0（直径20.0mm） | ≒7 | ||||||||||||
| φ25（直径25mm） | 16 | φ40（直径40mm） | φ24.5（直径24.5mm） | ≒10 | 39 | シムなし 40±0.05 | シムなし 70±0.05 | 8 | 210.5 | 240.5 | 9.5 | 7 | φ47（直径47mm） |
| φ24.7（直径24.7mm） | ≒9 | ||||||||||||
| φ24.8（直径24.8mm） | ≒8 | ||||||||||||
| シム付 40 | シム付 70 | ||||||||||||
| φ24.9（直径24.9mm） | ≒8 | ||||||||||||
| φ25.0（直径25.0mm） | ≒7 | ||||||||||||
| φ30（直径30mm） | 18 | φ40（直径40mm） | φ29.5（直径29.5mm） | ≒10 | 39 | シムなし 40±0.05 | シムなし 70±0.05 | 8 | 210.5 | 240.5 | 11 | 9 | φ47（直径47mm） |
| φ29.7（直径29.7mm） | ≒9 | ||||||||||||
| φ29.8（直径29.8mm） | ≒8 | ||||||||||||
| シム付 40 | シム付 70 | ||||||||||||
| φ29.9（直径29.9mm） | ≒8 | ||||||||||||
| φ30.0（直径30.0mm） | ≒7 | ||||||||||||
P：ポートねじタイプ
- 無記号：Rc1/4
- TN：NPT1/4
- TF：G1/4
注意・禁止事項
注意・禁止事項
- ※ シリンダは、機械の摺動部のこじれなどで力の変化が起こる場合、インパクト的な動作をする危険があります。
このような場合、手足を挟まれるなど人体に傷害を与え、また機械の損傷をおこす恐れがありますので、スムーズに機械が運動を行う調整と人体に損傷を与えないような設計をしてください。 - ※ 人体に特に危険を及ぼす恐れのある場合には、保護カバーを取り付けてください。
被駆動物体およびシリンダの可動部分が、人体に特に危険を及ぼす恐れがある場合には、人体が直接その場所に触れることができない構造にしてください。 - ※ シリンダの固定部や連結部が緩まない確実な締結を行ってください。
特に作動頻度が高い場合や振動の多い場所にシリンダを使用する場合には、確実な締結方法を採用してください。 - ※ シリンダに最高出力を超える外力が作用しないように装置の設計をしてください。
シリンダが破損し人体または装置に損害を与える危険があります。 - ※ シリンダは大きな力を出すので、取り付け台の剛性は充分その適性を考えて設置してください。
人体または装置に損害を与える危険があります。 - ※ 停電等で回路圧力が低下する可能性を考慮してください。
クランプ機構にシリンダを使用する場合、停電等で回路圧力が低下するとクランプ力が減少してワークが外れる危険がありますので、人体や機械装置に損害を与えない安全装置を組込んでください。吊り下げ装置やリフトも落下防止のための配慮が必要です。 - ※ 動力源の故障の可能性を考慮してください。
空気圧、電気、油圧などの動力で制御される装置には、これらの動力源に故障が発生しても、人体または装置に損害を引起こさない対策を施してください。 - ※ 非常停止時の挙動を考慮してください。
人が非常停止をかけるか、または停電などシステムの異常時に安全装置が働き、機械が停止する場合、シリンダの動きによって人体および機器、装置の損傷が起こらないような設計をしてください。 - ※ 非常停止、異常停止後に再起動する場合の挙動を考慮してください。
再起動により、人体または装置に損害を与えないような設計をしてください。また、シリンダを始動位置にリセットする必要がある場合には、安全な手動制御装置を備えてください。 - ※ 中間停止について
3位置クローズドセンタ形の方向制御弁でシリンダのピストンの中間停止を行う場合には、空気の圧縮性のために油圧のような正確かつ精密な位置の停止は困難です。また、バルブやシリンダはエア漏れゼロを保証していませんので、長時間停止位置を保持できない場合があります。長時間の停止位置保持が必要な場合には当メーカーサポートセンターへお問い合わせください。またCLKQシリンダのロックで走行中の中間停止することは寿命の低下の原因になりますので、行わないでください。
注意・禁止事項
- ※ ご使用の前に必ず安全上のご注意および製品個別注意事項をお読みください。
- ※ 画像はシリーズの代表例を記載しています。本製品の仕様と異なる場合がありますのでご注意ください。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
67,043円60,338円 ( 66,372円 ) | 19日目 |
67,473円 ( 74,220円 ) | 19日目 |
84,538円76,084円 ( 83,692円 ) | 19日目 |
73,748円66,373円 ( 73,010円 ) | 19日目 |
73,748円66,373円 ( 73,010円 ) | 19日目 |
64,465円 ( 70,912円 ) | 19日目 |
70,183円 ( 77,201円 ) | 19日目 |
79,504円71,553円 ( 78,708円 ) | 19日目 |
71,656円64,490円 ( 70,939円 ) | 19日目 |
71,656円64,490円 ( 70,939円 ) | 19日目 |
79,758円 ( 87,734円 ) | 19日目 |
78,758円 ( 86,634円 ) | 19日目 |
78,960円71,064円 ( 78,170円 ) | 19日目 |
90,203円81,182円 ( 89,300円 ) | 19日目 |
90,203円81,182円 ( 89,300円 ) | 19日目 |
73,748円66,373円 ( 73,010円 ) | 19日目 |
67,043円60,338円 ( 66,372円 ) | 19日目 |
72,694円65,424円 ( 71,966円 ) | 19日目 |
86,019円77,417円 ( 85,159円 ) | 19日目 |
67,043円60,338円 ( 66,372円 ) | 19日目 |
74,814円67,332円 ( 74,065円 ) | 19日目 |
86,019円77,417円 ( 85,159円 ) | 19日目 |
73,183円 ( 80,501円 ) | 19日目 |
74,814円67,332円 ( 74,065円 ) | 19日目 |
84,870円76,383円 ( 84,021円 ) | 19日目 |
73,748円66,373円 ( 73,010円 ) | 19日目 |
75,328円 ( 82,861円 ) | 19日目 |
64,465円 ( 70,912円 ) | 19日目 |
74,327円 ( 81,760円 ) | 19日目 |
67,721円 ( 74,493円 ) | 19日目 |
67,721円 ( 74,493円 ) | 19日目 |
72,694円65,424円 ( 71,966円 ) | 19日目 |
86,019円77,417円 ( 85,159円 ) | 19日目 |
66,741円60,066円 ( 66,073円 ) | 19日目 |
65,489円58,940円 ( 64,834円 ) | 19日目 |
78,862円70,975円 ( 78,073円 ) | 19日目 |
65,489円58,940円 ( 64,834円 ) | 19日目 |
74,814円67,332円 ( 74,065円 ) | 19日目 |
71,656円64,490円 ( 70,939円 ) | 19日目 |
71,049円 ( 78,154円 ) | 19日目 |
80,688円72,619円 ( 79,881円 ) | 19日目 |
80,688円72,619円 ( 79,881円 ) | 19日目 |
76,900円 ( 84,590円 ) | 19日目 |
80,688円72,619円 ( 79,881円 ) | 19日目 |
73,183円 ( 80,501円 ) | 19日目 |
72,694円65,424円 ( 71,966円 ) | 19日目 |
72,694円65,424円 ( 71,966円 ) | 19日目 |
78,013円70,211円 ( 77,232円 ) | 19日目 |
70,183円 ( 77,201円 ) | 19日目 |
67,721円 ( 74,493円 ) | 19日目 |
66,741円60,066円 ( 66,073円 ) | 19日目 |
67,721円 ( 74,493円 ) | 19日目 |
75,802円68,221円 ( 75,043円 ) | 19日目 |
66,741円60,066円 ( 66,073円 ) | 19日目 |
74,814円67,332円 ( 74,065円 ) | 19日目 |
65,696円59,126円 ( 65,039円 ) | 19日目 |
65,489円58,940円 ( 64,834円 ) | 19日目 |
74,814円67,332円 ( 74,065円 ) | 19日目 |
65,489円58,940円 ( 64,834円 ) | 19日目 |
80,688円72,619円 ( 79,881円 ) | 19日目 |
詳細情報
基本情報
ワークに応じたクランプ位置高さの選択が可能なピンクランプシリンダ。
【特長】
・4面取り付けが可能、同一面2個取り付け可能、設計自由度の向上
・直接取り付けが可能、取り付け金具不要で作業性が向上
・ガイドピン55種類
・シム付きタイプを選択することによりクランプ位置高さの微調節が可能
・ロック機構付き選択可能
・D-P4DW型オートスイッチも取り付け可能
・同一面に2個取り付け可能
