ピンクランプシリンダ Uシリーズ CKQGU・CKQPU・CLKQGU・CLKQPU

外形図

単位：mm

CKQGUA50／CKQPUA50

• ※ 取り付け面とポート位置関係はカタログをご参照ください。

CKQGUA50-□RAHZ

シム付きLOWタイプの場合

シム付きHIGHタイプの場合

LOWタイプの場合

ガイドピン形状：丸型

ガイドピン形状：ダイヤ型（φ17.5（ガイドピン径17.5mm）以上）

製品仕様

※画像はシリーズの代表例です。

Uシリーズ（取り付けタップ：2×M10×1.5／ピン穴：2×φ8（直径8mm）H7）

タップ右上がり：取り付け穴（タップ、ピン穴） の配置図

位置決めとクランプが同時にできる

製品仕様

※シリンダ部とロック部を同一配管とした場合最低作動圧力は0.2MPaとなります。

製品仕様

クランプ力

単位：N

注1）CLKQ□ロック保持力は982Nですので使用圧力が0.75MPaを超える場合は、ロック保持力を考慮した回路設計を行ってください。ロック保持力を超える負荷が加わった場合にはロック部の磨耗、損傷による寿命低下および、事故につながるのでロック保持力以下でご使用ください。
注2）アンクランプ状態からシリンダが作動しクランプ力が発生するまで0.3sec程度（スピードコントローラを装着しない場合）かかりますので、クランプ力を考慮した回路設計を行ってください。
注3）クランプ力が大きいとワークを傷つける場合がありますのでワーク強度を考慮したうえでクランプ力を決定してください。

質量表

単位：kg

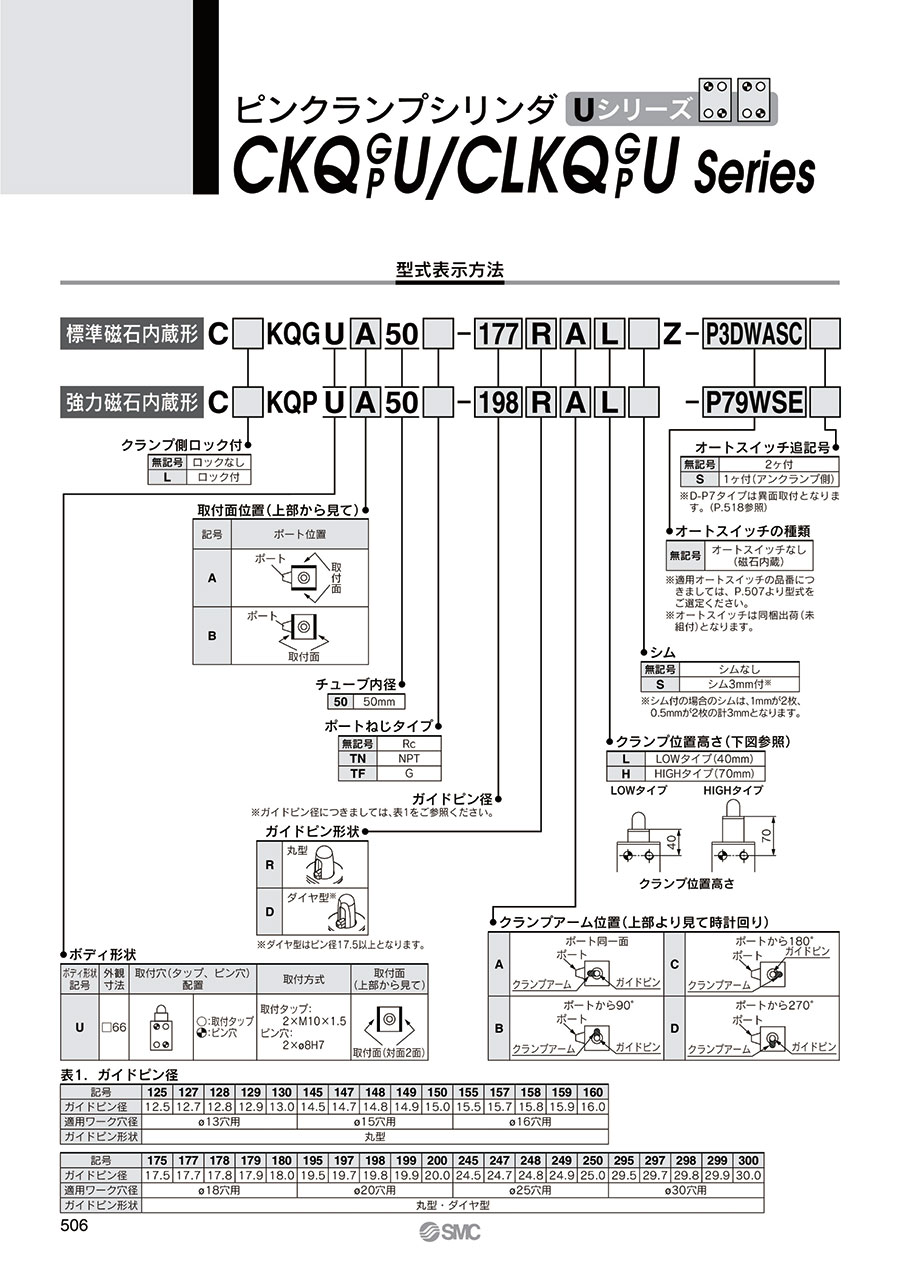

型式表示方法

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

規格表

単位：mm

P：ポートねじタイプ

• 無記号：Rc1/4
• TN：NPT1/4
• TF：G1/4
