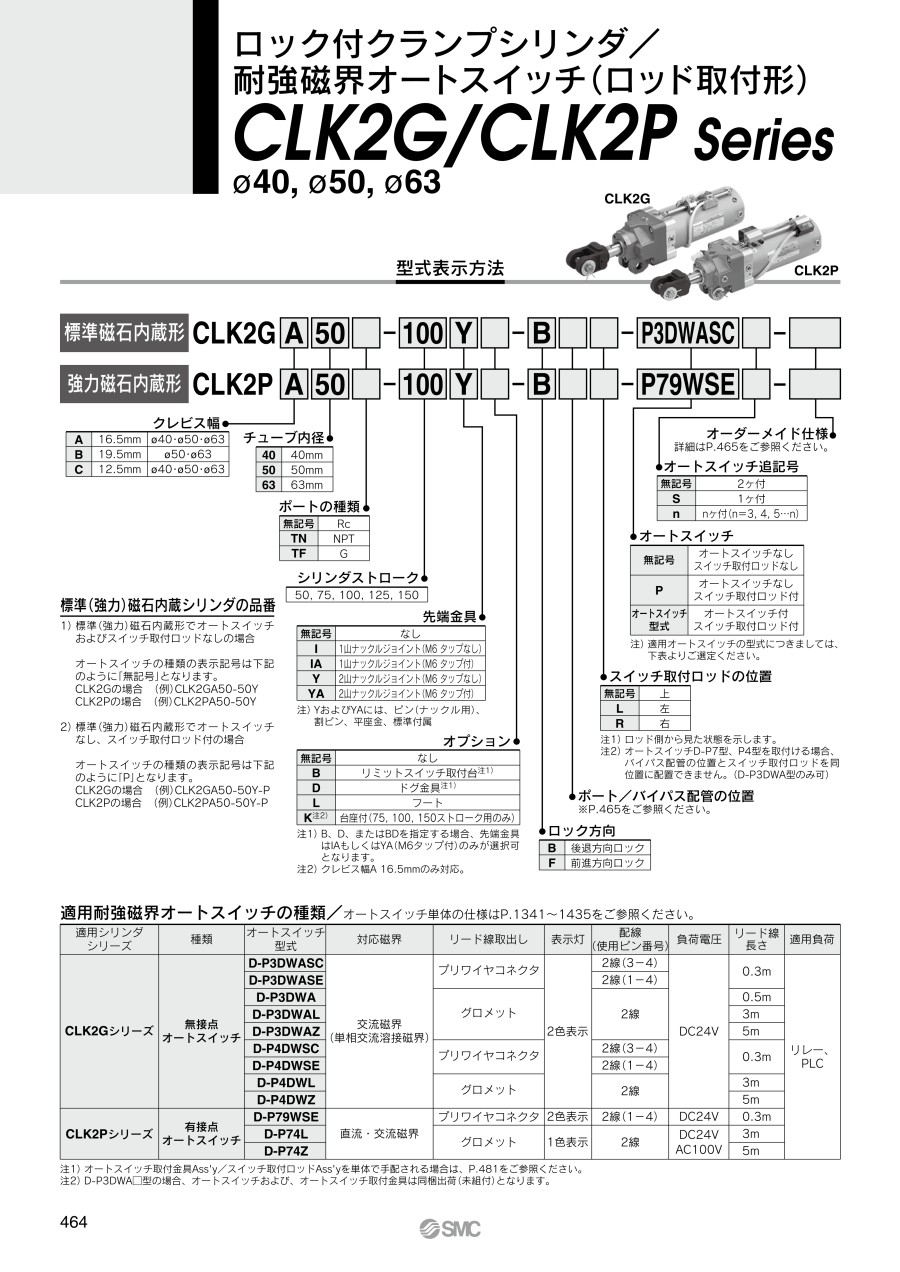

ロック付クランプシリンダ 標準・耐強磁界オートスイッチ CLK2G・CLK2P・CLK2シリーズ
- 通常単価(税別)
- 21,510円～69,283円
- 税込単価
- 23,661円～76,211円
2シリーズ、4サイズ、3種類のクレビス幅を標準化装置に応じて幅広く対応している...
詳細情報を確認する商品情報
製品仕様
仕様
| チューブ内径 | 40 | 50 | 63 |
|---|---|---|---|
| 作動方式 | 複動片ロッド | ||
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.5MPa | ||
| 最高使用圧力 | 1.0MPa | ||
| 最低使用圧力 | 0.2MPa | ||
| ロック作動形式 | スプリングロック | ||
| ロック開始圧力 | 0.05MPa | ||
| ロック方向 | 一方向（後退方向、前進方向） | ||
| ロック保持力 N注1） （最大静荷重） | 0.5MPa相当 | ||
| 629 | 982 | 1,559 | |
| ロック適用用途 | 落下防止、位置保持 | ||
| 周囲温度、使用流体温度 | オートスイッチなし：-10～+70℃ | ||
| オートスイッチ付：-10～+60℃ | |||
| 給油 | 不要（無給油） | ||
| 使用ピストン速度 | 50～500mm/s | ||
| ストローク長さの許容値 | +1.0/0 | ||
| クッション | 後退方向（ヘッド側）：エアクッション付 | ||
| 取付支持形式 | 2山クレビス注2） | ||
注1）保持力（最大静荷重）とは最大能力を示し、常用的に保持可能な能力ではありません。
したがってシリンダの選定は必ずP.469に従って選定してください。
注2）ピン（クレビス用）、割ピン、平座金標準付属
| クレビス幅 | 16.5mm | φ40（直径40mm）・φ50（直径50mm）・φ63（直径63mm） |
|---|---|---|
| 19.5mm | φ50（直径50mm）・φ63（直径63mm） | |
| 12.5mm | φ40（直径40mm）・φ50（直径50mm）・φ63（直径63mm） |
質量表（基本質量は0ストロークの質量です。）
単位：kg
| チューブ内径（mm） | 40 | 50 | 63 | |
|---|---|---|---|---|
| シリンダ基本質量 | CLK2Gシリーズ | B：1.05 F：1.11 | B：1.48 F：1.54 | B：1.96 F：2.02 |
| CLK2Pシリーズ | B：1.12 F：1.18 | B：1.49 F：1.55 | B：2.06 F：2.08 | |
| 25ストローク当りの割増質量 | 0.08 | 0.11 | 0.13 | |
| 1山ナックルジョイント | 0.25 | 0.2 | ||
| 2山ナックルジョイント（ピン、割りピン平座金含む） | 0.36 | 0.34 | ||
| リミットスイッチ取付台 | 0.22 | |||
| ドグ金具 | 0.12 | |||
| フート | 0.24 | |||
| 台座 | 2.04 | |||
注）上記には、オートスイッチおよびオートスイッチ取付金具の重量は含みません。
計算方法
例：CLK2PB50-100Y-B
- 基本質量：1.49（φ50（直径50mm））
- 割増質量：0.11/25ストローク
- シリンダストローク：100ストローク
- 2山ナックルジョイント：0.34（Y）
1.49+0.11×100/25+0.34=2.27kg
- ※ その他外形寸法図や理論出力表などの仕様につきましてはカタログP.449～を参照してください。
作動原理
■後退方向ロックの場合
- ロック状態
後退ポートの空気圧が完全に排気されると、スプリング力によりロックリングが傾き、ピストンロッドをロックする。
- ロック開放状態
後退ポートに空気圧を供給すると、ロックリングが直角になり、ピストンロッドをロック開放し、更にピストンロッドが後退方向へ作動する。
- ロック開放状態
- バイパス配管を設置することにより、シリンダヘッド側エアの給排気が可能。
リード線・コネクタ仕様の詳細は下記をご参照下さい。
商品特長詳細
後退方向ロック
ロック付クランプシリンダ／CLK2シリーズ・クランプシリンダ／CK1シリーズ（ロックなし）
後退方向ロックと前進方向ロックの選択が可能
- ワークのずれ、およびワークの自重による落下を防止
- クランプアームの自重による現位置はずれを防止
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,680円 ( 24,948円 ) | 19日目 |
21,510円 ( 23,661円 ) | 19日目 |
24,715円 ( 27,187円 ) | 19日目 |
22,987円 ( 25,286円 ) | 19日目 |
22,987円 ( 25,286円 ) | 19日目 |
22,680円 ( 24,948円 ) | 19日目 |
22,680円 ( 24,948円 ) | 19日目 |
22,680円 ( 24,948円 ) | 19日目 |
23,428円 ( 25,771円 ) | 19日目 |
24,178円 ( 26,596円 ) | 19日目 |
23,428円 ( 25,771円 ) | 19日目 |
22,907円 ( 25,198円 ) | 19日目 |
23,422円 ( 25,764円 ) | 19日目 |
23,204円 ( 25,524円 ) | 19日目 |
22,907円 ( 25,198円 ) | 19日目 |
25,381円 ( 27,919円 ) | 19日目 |
23,654円 ( 26,019円 ) | 19日目 |
21,979円 ( 24,177円 ) | 19日目 |
23,148円 ( 25,463円 ) | 19日目 |
23,148円 ( 25,463円 ) | 19日目 |
23,148円 ( 25,463円 ) | 19日目 |
23,896円 ( 26,286円 ) | 19日目 |
23,375円 ( 25,713円 ) | 19日目 |
24,123円 ( 26,535円 ) | 19日目 |
23,613円 ( 25,974円 ) | 19日目 |
24,362円 ( 26,798円 ) | 19日目 |
21,510円 ( 23,661円 ) | 19日目 |
22,719円 ( 24,991円 ) | 19日目 |
23,889円 ( 26,278円 ) | 19日目 |
26,676円 ( 29,344円 ) | 19日目 |
23,889円 ( 26,278円 ) | 19日目 |
23,889円 ( 26,278円 ) | 19日目 |
24,776円 ( 27,254円 ) | 19日目 |
24,816円 ( 27,298円 ) | 19日目 |
25,747円 ( 28,322円 ) | 19日目 |
24,168円 ( 26,585円 ) | 19日目 |
31,648円 ( 34,813円 ) | 19日目 |
24,168円 ( 26,585円 ) | 19日目 |
25,057円 ( 27,563円 ) | 19日目 |
24,451円 ( 26,896円 ) | 19日目 |
28,095円 ( 30,905円 ) | 19日目 |
24,451円 ( 26,896円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
24,644円 ( 27,108円 ) | 19日目 |
24,644円 ( 27,108円 ) | 19日目 |
24,728円 ( 27,201円 ) | 19日目 |
24,728円 ( 27,201円 ) | 19日目 |
24,728円 ( 27,201円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
25,011円 ( 27,512円 ) | 19日目 |
25,899円 ( 28,489円 ) | 19日目 |
25,011円 ( 27,512円 ) | 19日目 |
25,899円 ( 28,489円 ) | 19日目 |
24,776円 ( 27,254円 ) | 19日目 |
25,057円 ( 27,563円 ) | 19日目 |
24,451円 ( 26,896円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
25,619円 ( 28,181円 ) | 19日目 |
26,786円 ( 29,465円 ) | 19日目 |
詳細情報
基本情報
2シリーズ、4サイズ、3種類のクレビス幅を標準化装置に応じて幅広く対応しているクランプシリンダ。
【特長】
・空気源の圧力低下、残圧排気時でのクランプおよびアンクランプ状態を保持。
・従来シリーズ（CLK1）との取付互換を確保し全長2mm短縮。
・バルブ張り出しのないカバー形状
・耐強磁界オートスイッチの取付可能。
・全ストロークどの位置でもロックが可能。
・後退方向ロックと前進方向ロックの選択が可能。
・コンパクトなロック機構で長手寸法の延長が最小。
・ロック開放状態の保持が可能。
・ロック開放用配管が不要。
・オートスイッチ取付位置、配管位置の3方向の選択、任意の位置選択が可能。
商品担当おすすめ
SMC
クランプシリンダ 耐強磁界オートスイッチ CKG1・CKP1・CK1・CKGA・CKPAシリーズ
内部構造の変更によりチューブの全長を短縮しました。ねじ調整構造によりスピードの微調整が容易です。3方向に耐強磁界オートスイッチの取付が可能です。
SMC
クランプシリンダ スリムスタイル CKG-X2095・CKP-X2095シリーズ
質量380g、全長186.7mmと世界最小クラスです（φ25（直径20mm）-50st、スピードコントローラ、オートスイッチなしの場合）。
