SMC

ハイジェニックデザインシリンダ ISO規格準拠形 HYCシリーズ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 17,361円～72,786円特別価格

税込単価: 19,097円～80,065円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアシリンダダイレクトマウント形複動 CG1Rシリーズ

通常価格(税別)： 5,188円 (税込価格：5,707円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアシリンダ標準形複動・片ロッド MBシリーズ

4.5

通常価格(税別)： 9,096円 (税込価格：10,006円)

通常出荷日：在庫品1日目

洗浄しやすい形状の耐水性も向上したエアシリンダ。【特長】・耐水性向上シリンダよ...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
ブロック形
付加機能
標準
環境・用途
標準
エンドロック
なし
バルブ
なし
クッション
エアクッション
使用圧力 (MPa)
0.15～1.0

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

未確定：候補が781型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

オートスイッチ付／HYDCB32～63

製品仕様

JIS記号（エアクッション）

製品仕様

チューブ内径（mm）	32	40	50	63
作動方式	複動：片ロッド
使用流体	空気
最低使用圧力	0.15MPa
最高使用圧力	1.0MPa
保証耐圧力	1.5MPa
周囲温度および使用流体温度	スイッチ無0～+70℃
周囲温度および使用流体温度	スイッチ付0～+60℃
給油	不要
使用ピストン速度	50～500mm/s（1.0MPa加圧時）^注）
クッション	エアクッション
ストローク公差の許容差	～250mm（0～+1.0）mm、251～600mm（0～+1.4）mm
ピストンロッド材質	SUS304硬質クロームめっき

注）許容運動エネルギー以下で使用してください。許容運動エネルギーはカタログをご参照ください。

標準ストローク表

チューブ内径（mm）	標準ストローク（mm）
32	25、50、75、100、125、150、200、250、300、400、500
40	25、50、75、100、125、150、200、250、300、400、500
50	25、50、75、100、125、150、200、250、300、400、500、600
63	25、50、75、100、125、150、200、250、300、400、500、600

※ 1mm毎の中間ストロークの製作が可能です。（スペーサは使用しません。）

構造

オートスイッチなし／HYCB32～63

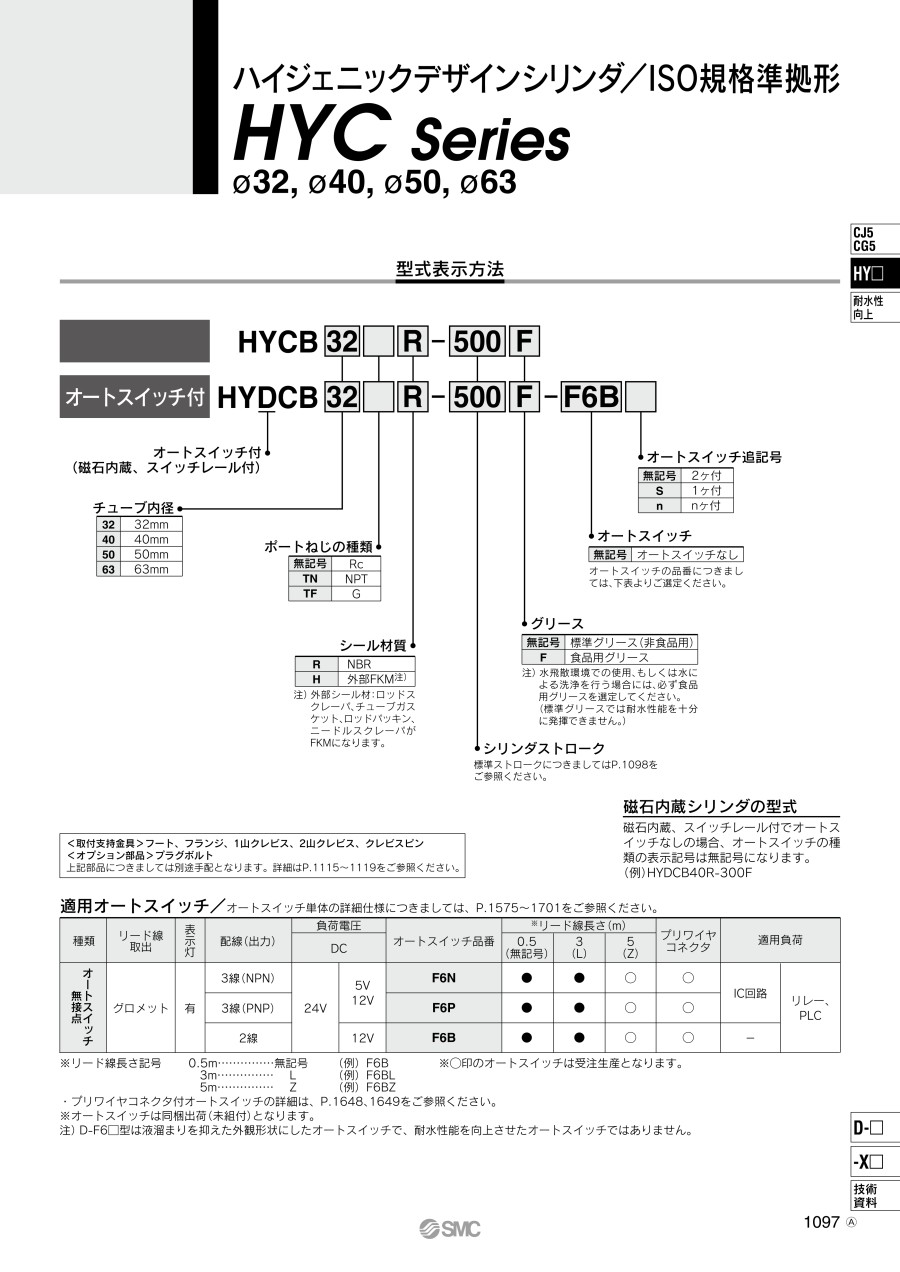

型式表示方法

規格表

単位：mm

オートスイッチなし／HYCB32～63

チューブ内径	ストローク範囲	A	AL	B	B₁	C	D	E^e11	F	FA	FB	G	H	H₁	MA	MB
32	～500	22	18	50	17	32.5	12	30	16	5	4	14	48	6	16	3.2
40	～500	24	20	58	19	38	16	35	18.5	4.5	4	15	54	7	16	3.2
50	～600	32	27	70	24	46.5	20	40	23	5	4	17	69	10	16	4.2
63	～600	32	27	84	24	56.5	20	45	23	5	4	17	69	10	16	4.2

チューブ内径	ストローク範囲	J	K	KA	MM	N	P	S	T	U	V	W	HA	ZZ
32	～500	M6×1	6	10	M10×1.25	28	1/8	94	62	21	6	6.5	30	146
40	～500	M6×1	6.5	13	M12×1.25	28	1/4	105	71	21	6	8.5	34	163
50	～600	M8×1.25	8	16	M16×1.5	32	1/4	106	88	25	8	11	40	179
63	～600	M8×1.25	8	16	M16×1.5	32	3/8	121	102	25	10	9	47	194

注1）ロッド先端ナット、支持金具および付属金具の詳細につきましては、カタログをご参照ください。
注2）取付の際、ロッド先端（ねじ部）の部分にゴミが溜まらないよう、ご注意ください。

オートスイッチ付／HYDCB32～63

チューブ内径	ストローク範囲	A	AL	B	B₁	C	D	E^e11	F	FA	FB	G	H	H₁	MA	MB	J
32	～500	22	18	50	17	32.5	12	30	16	5	4	14	48	6	16	3.2	M6×1
40	～500	24	20	58	19	38	16	35	18.5	4.5	4	15	54	7	16	3.2	M6×1
50	～600	32	27	70	24	46.5	20	40	23	5	4	17	69	10	16	4.2	M8×1.25
63	～600	32	27	84	24	56.5	20	45	23	5	4	17	69	10	16	4.2	M8×1.25

チューブ内径	ストローク範囲	K	KA	MM	N	P	S	T	U	V	W	SA	SB	HS	HA	ZZ
32	～500	6	10	M10×1.25	28	1/8	94	62	21	6	6.5	7.5	16.5	50	30	146
40	～500	6.5	13	M12×1.25	28	1/4	105	71	21	6	8.5	12	23	54	34	163
50	～600	8	16	M16×1.5	32	1/4	106	88	25	8	11	9	19	60	40	179
63	～600	8	16	M16×1.5	32	3/8	121	102	25	10	9	19	24	67	47	194

注1）［］内寸法は、磁石内蔵型にオートスイッチD-F6□型を取付けた場合の寸法です。
注2）ロッド先端ナット、支持金具および付属金具の詳細につきましては、カタログをご参照ください。
注3）取付の際、ロッド先端（ねじ部）の部分にゴミが溜まらないよう、ご注意ください。

※ その他、仕様につきましてはカタログを参照してください。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

仕様

ポートねじの種類

シール材質

グリース

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

25	32	0～70	磁石なし	Rc	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
25	32	0～70	磁石なし	Rc	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
30	32	0～70	磁石なし	Rc	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
75	32	0～70	磁石なし	Rc	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
100	32	0～70	磁石なし	Rc	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
100	32	0～70	磁石なし	Rc	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
125	32	0～70	磁石なし	Rc	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
125	32	0～70	磁石なし	Rc	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
150	32	0～70	磁石なし	Rc	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
200	32	0～70	磁石なし	Rc	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
200	32	0～70	磁石なし	Rc	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
210	32	0～70	磁石なし	Rc	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
250	32	0～70	磁石なし	Rc	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
250	32	0～70	磁石なし	Rc	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
300	32	0～70	磁石なし	Rc	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
450	32	0～70	磁石なし	Rc	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
25	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
30	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
40	32	0～70	磁石なし	Rc	NBR	食品用グリース	オートスイッチなし	なし	なし	なし	1個
50	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
50	32	0～70	磁石なし	Rc	NBR	食品用グリース	オートスイッチなし	なし	なし	なし	1個
75	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
75	32	0～70	磁石なし	Rc	NBR	食品用グリース	オートスイッチなし	なし	なし	なし	1個
100	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
100	32	0～70	磁石なし	Rc	NBR	食品用グリース	オートスイッチなし	なし	なし	なし	1個
125	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
125	32	0～70	磁石なし	Rc	NBR	食品用グリース	オートスイッチなし	なし	なし	なし	1個
150	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
185	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
200	32	0～70	磁石なし	Rc	NBR	食品用グリース	オートスイッチなし	なし	なし	なし	1個
275	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
300	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
320	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
350	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
400	32	0～70	磁石なし	Rc	NBR	食品用グリース	オートスイッチなし	なし	なし	なし	1個
435	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
500	32	0～70	磁石なし	Rc	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
500	32	0～70	磁石なし	Rc	NBR	食品用グリース	オートスイッチなし	なし	なし	なし	1個
25	32	0～70	磁石なし	G	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
50	32	0～70	磁石なし	G	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
80	32	0～70	磁石なし	G	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
125	32	0～70	磁石なし	G	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
150	32	0～70	磁石なし	G	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
200	32	0～70	磁石なし	G	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
250	32	0～70	磁石なし	G	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
25	32	0～70	磁石なし	G	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
30	32	0～70	磁石なし	G	NBR	食品用グリース	オートスイッチなし	なし	なし	なし	1個
40	32	0～70	磁石なし	G	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
40	32	0～70	磁石なし	G	NBR	食品用グリース	オートスイッチなし	なし	なし	なし	1個
50	32	0～70	磁石なし	G	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
80	32	0～70	磁石なし	G	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
125	32	0～70	磁石なし	G	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
200	32	0～70	磁石なし	G	NBR	食品用グリース	オートスイッチなし	なし	なし	なし	1個
250	32	0～70	磁石なし	G	NBR	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
150	32	0～70	磁石なし	NPT	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
25	40	0～70	磁石なし	Rc	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
35	40	0～70	磁石なし	Rc	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
50	40	0～70	磁石なし	Rc	外部FKM	標準グリース（非食品用）	オートスイッチなし	なし	なし	なし	1個
50	40	0～70	磁石なし	Rc	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個
80	40	0～70	磁石なし	Rc	外部FKM	食品用グリース	オートスイッチなし	なし	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

19,367円 ( 21,304円 )	19日目
20,483円 ( 22,531円 )	19日目
20,928円 ( 23,021円 )	19日目
20,895円 ( 22,985円 )	19日目
20,705円 ( 22,776円 )	19日目
21,820円 ( 24,002円 )	19日目
21,151円 ( 23,266円 )	19日目
22,994円 ( 25,293円 )	19日目
24,280円 ( 26,708円 )	19日目
24,684円 ( 27,152円 )	19日目
26,818円 ( 29,500円 )	19日目
23,383円 ( 25,721円 )	19日目
23,383円 ( 25,721円 )	19日目
24,498円 ( 26,948円 )	19日目
24,275円 ( 26,703円 )	19日目
28,244円 ( 31,068円 )	19日目
17,361円 ( 19,097円 )	19日目
17,809円 ( 19,590円 )	19日目
18,924円 ( 20,816円 )	19日目
17,809円 ( 19,590円 )	19日目
19,848円 ( 21,833円 )	19日目
18,254円 ( 20,079円 )	19日目
19,370円 ( 21,307円 )	19日目
18,701円 ( 20,571円 )	19日目
21,250円 ( 23,375円 )	9日目
19,147円 ( 21,062円 )	19日目
20,263円 ( 22,289円 )	19日目
19,594円 ( 21,553円 )	19日目
20,486円 ( 22,535円 )	19日目
24,535円 ( 26,989円 )	19日目
22,271円 ( 24,498円 )	19日目
22,271円 ( 24,498円 )	19日目
24,056円 ( 26,462円 )	19日目
26,453円 ( 29,098円 )	19日目
26,303円 ( 28,933円 )	19日目
28,229円 ( 31,052円 )	19日目
25,841円 ( 28,425円 )	19日目
27,198円 ( 29,918円 )	19日目
20,877円 ( 22,965円 )	19日目
20,928円 ( 23,021円 )	19日目
24,075円 ( 26,483円 )	19日目
22,268円 ( 24,495円 )	19日目
23,771円 ( 26,148円 )	19日目
24,684円 ( 27,152円 )	19日目
25,598円 ( 28,158円 )	19日目
18,732円 ( 20,605円 )	19日目
20,362円 ( 22,398円 )	19日目
19,178円 ( 21,096円 )	19日目
18,924円 ( 20,816円 )	19日目
19,178円 ( 21,096円 )	19日目
18,701円 ( 20,571円 )	19日目
20,510円 ( 22,561円 )	19日目
21,601円 ( 23,761円 )	19日目
21,379円 ( 23,517円 )	19日目
24,990円 ( 27,489円 )	19日目
22,405円 ( 24,646円 )	19日目
25,294円 ( 27,823円 )	19日目
21,557円 ( 23,713円 )	19日目
22,892円 ( 25,181円 )	19日目
23,874円 ( 26,261円 )	19日目

...

基本情報

基本情報

洗浄しやすい形状の耐水性も向上したエアシリンダ。
【特長】
・耐水性向上シリンダよりも寿命が5倍以上向上
・オートスイッチ取付溝、クッションニードル部などの凹形状部を排除

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ハイジェニックデザインシリンダ丸形 HYBシリーズ
形状が洗浄しやすく、従来品の耐水性向上シリンダに比べ寿命が約5倍向上しました。幅広いチューブ内径を取り揃えております。
SMC
ハイジェニックデザインシリンダ HYGシリーズ
形状が洗浄しやすく、耐水性が向上しました。新スクレーパがガイドロッド部、シリンダロッド部のグリースを保持します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
