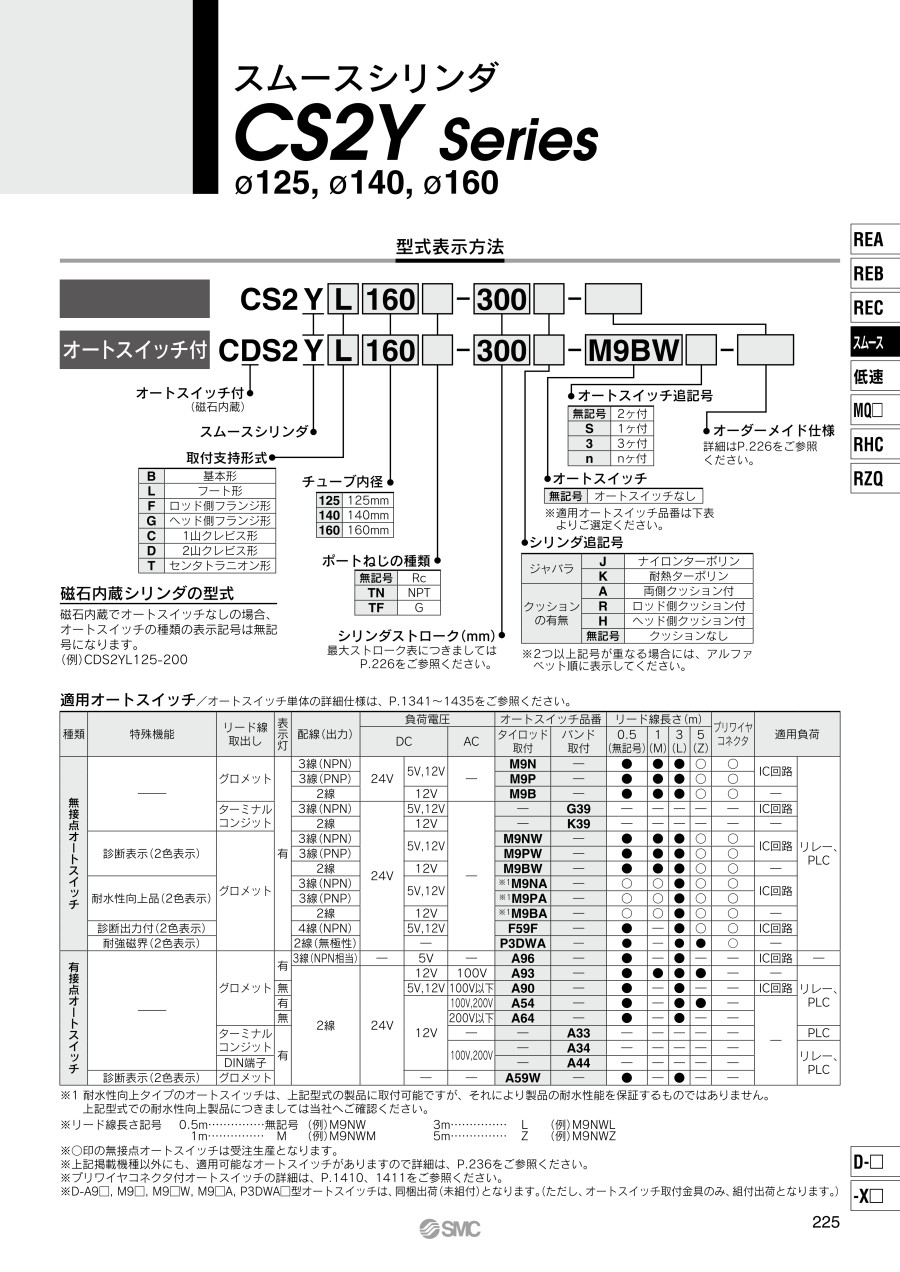

スムースシリンダ CS2Yシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 35,792円～138,597円特別価格
- 税込単価
- 39,371円～152,457円特別価格
【特長】・ピストンの摺動抵抗が小さく設計されたエアシリンダで、低圧力で滑らかな...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が276型番あります。
商品情報
製品仕様
JIS記号 複動タイプ・クッションなし
製品仕様
| チューブ内径（mm） | 125 | 140 | 160 |
|---|---|---|---|
| 作動方式 | 複動 片ロッド | ||
| 低摩擦の方向 | 両方向 | ||
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.05MPa | ||
| 最高使用圧力 | 0.7MPa | ||
| 周囲温度および使用流体温度 | オートスイッチなし：0～+70℃（凍結なきこと） オートスイッチ付：0～+60℃（凍結なきこと） | ||
| 許容漏れ量 | 0.5L/min（ANR）以下 | ||
| クッション | なし※（クッション付も製作可） | ||
| 給油 | 不可（無給油） | ||
| 取付支持形式 | 基本形、フート形、ロッド側フランジ形、ヘッド側フランジ形、1山クレビス形、2山クレビス形、センタトラニオン形 | ||
- ※ エアクッションを使用しない場合ストローク終端のエネルギは0.36J以下としてください。
最大ストローク表
単位：mm
| チューブ材質 | アルミニウム合金 | 炭素鋼鋼管 | |
|---|---|---|---|
| チューブ内径（mm） | 支持金具 | ||
| 基本形・ヘッド側フランジ形 1山クレビス形・2山クレビス形 センタトラニオン形 ロッド側フランジ形 | 基本形 ヘッド側フランジ形 1山クレビス形 2山クレビス形 センタトラニオン形 | フート形 ロッド側フランジ形 | |
| 125 | 1,000以下 | 1,000以下 | 1,600以下 |
| 140 | 1,000以下 | 1,000以下 | 1,600以下 |
| 160 | 1,200以下 | 1,200以下 | 1,600以下 |
最低使用圧力
単位：MPa
| チューブ内径（mm） | 125 | 140 | 160 |
|---|---|---|---|
| 最低使用圧力 | 0.005※ | ||
- ※ クッション付の場合、クッションストローク内は除きます。
構造
■構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | アルミダイカスト | クロメート |
| 2 | ヘッドカバー | アルミダイカスト | クロメート |
| 3 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| 4 | ピストン | アルミニウム合金 | クロメート |
| 5 | ピストンロッド | 炭素鋼 | 硬質クロームめっき |
| 6 | ブッシュ | 焼結含油合金 | - |
| 7 | タイロッド | 炭素鋼 | 亜鉛クロメート |
| 8 | タイロッドナット | 圧延鋼材 | ニッケルめっき |
| 9 | クッションリング | ステンレス鋼 | - |
| 10 | クッションバルブ | 圧延鋼材 | ニッケルめっき |
| 11 | ピストンナット | 炭素鋼 | ニッケルめっき |
| 12 | 平座金 | 炭素鋼 | ニッケルめっき |
| 13 | ウェアリング | 樹脂 | - |
| 14 | 磁石※ | - | - |
| 15 | 止め輪 | バネ用鋼 | 燐酸被膜処理 |
| 16 | ロッドパッキン | NBR | - |
| 17 | クッションパッキン※※ | ウレタン | - |
| 18 | ピストンパッキン | NBR | - |
| 19 | バルブパッキン | NBR | - |
| 20 | チューブガスケット | NBR | - |
| 21 | ピストンガスケット | NBR | - |
- ※ 磁石内蔵形・オートスイッチ付の場合
- ※※クッション付の場合のみ使用します。
■交換部品／パッキンセット
| チューブ内径（mm） | 手配型番 | 内容 |
|---|---|---|
| 125 | CS2Y125A-PS | クッションなし用 構成部品番号（16）、（18）、（20）のセット |
| 140 | CS2Y140A-PS | |
| 160 | CS2Y160A-PS | |
| 125 | CS2Y125AA-PS | 両側クッション付用 構成部品番号（16）、（17）（2個）、（18）、（20）のセット |
| 140 | CS2Y140AA-PS | |
| 160 | CS2Y160AA-PS | |
| 125 | CS2Y125AR-PS | 片側クッション付用 構成部品番号（16）、（17）（1個）、（18）、（20）のセット |
| 140 | CS2Y140AR-PS | |
| 160 | CS2Y160AR-PS |
- ※ パッキンセットにグリースパックは付属されません。
グリースパックのみ必要な場合は下記型番にて手配してください。
グリース型番：GR-L-005（5g）、GR-L-010（10g）、GR-L-150（150g）
- ※ その他外形図や仕様などにつきましては、カタログをご参照ください。
■オーダーメイド仕様：ポート位置関係の特殊の詳細は下記をご参照下さい。
■オーダーメイド仕様：ロッド先端金具付の詳細は下記をご参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
41,903円 ( 46,093円 ) | 19日目 |
42,511円38,259円 ( 42,085円 ) | 19日目 |
42,206円 ( 46,427円 ) | 19日目 |
45,921円 ( 50,513円 ) | 19日目 |
42,195円 ( 46,415円 ) | 19日目 |
51,671円 ( 56,838円 ) | 19日目 |
55,301円 ( 60,831円 ) | 19日目 |
53,673円 ( 59,040円 ) | 19日目 |
38,997円 ( 42,897円 ) | 19日目 |
56,738円51,064円 ( 56,170円 ) | 19日目 |
48,534円43,680円 ( 48,048円 ) | 19日目 |
46,901円 ( 51,591円 ) | 19日目 |
50,209円45,188円 ( 49,707円 ) | 19日目 |
53,577円48,219円 ( 53,041円 ) | 19日目 |
58,608円52,747円 ( 58,022円 ) | 19日目 |
46,405円 ( 51,046円 ) | 19日目 |
46,405円 ( 51,046円 ) | 19日目 |
52,855円 ( 58,141円 ) | 19日目 |
56,189円 ( 61,808円 ) | 19日目 |
54,561円 ( 60,017円 ) | 19日目 |
47,546円 ( 52,301円 ) | 19日目 |
50,476円 ( 55,524円 ) | 19日目 |
56,367円50,730円 ( 55,803円 ) | 19日目 |
63,662円57,295円 ( 63,025円 ) | 19日目 |
63,684円57,315円 ( 63,047円 ) | 19日目 |
56,336円 ( 61,970円 ) | 19日目 |
63,161円56,844円 ( 62,528円 ) | 19日目 |
40,074円 ( 44,081円 ) | 19日目 |
40,074円 ( 44,081円 ) | 19日目 |
47,144円 ( 51,858円 ) | 19日目 |
45,048円 ( 49,553円 ) | 19日目 |
45,918円 ( 50,510円 ) | 19日目 |
55,921円50,328円 ( 55,361円 ) | 19日目 |
66,059円 ( 72,665円 ) | 19日目 |
62,788円56,509円 ( 62,160円 ) | 19日目 |
56,761円51,084円 ( 56,192円 ) | 19日目 |
62,339円56,105円 ( 61,716円 ) | 19日目 |
80,222円 ( 88,244円 ) | 19日目 |
45,023円 ( 49,525円 ) | 19日目 |
45,773円 ( 50,350円 ) | 19日目 |
40,074円 ( 44,081円 ) | 19日目 |
93,498円84,148円 ( 92,563円 ) | 19日目 |
59,356円53,420円 ( 58,762円 ) | 19日目 |
40,074円 ( 44,081円 ) | 19日目 |
43,810円39,429円 ( 43,372円 ) | 19日目 |
39,623円 ( 43,585円 ) | 19日目 |
45,007円 ( 49,508円 ) | 19日目 |
51,349円46,214円 ( 50,835円 ) | 19日目 |
51,349円46,214円 ( 50,835円 ) | 19日目 |
57,444円51,699円 ( 56,869円 ) | 19日目 |
50,740円45,666円 ( 50,233円 ) | 19日目 |
47,236円42,512円 ( 46,763円 ) | 19日目 |
49,673円44,705円 ( 49,176円 ) | 19日目 |
59,056円53,150円 ( 58,465円 ) | 19日目 |
49,451円 ( 54,396円 ) | 19日目 |
57,226円51,503円 ( 56,653円 ) | 19日目 |
87,646円78,881円 ( 86,769円 ) | 18日目 |
85,663円77,096円 ( 84,806円 ) | 19日目 |
88,612円79,750円 ( 87,725円 ) | 18日目 |
52,305円47,074円 ( 51,781円 ) | 19日目 |
詳細情報
基本情報
【特長】
・ピストンの摺動抵抗が小さく設計されたエアシリンダで、低圧力で滑らかな動きが要求される接圧コントロールなどの目的に適しています
・小さな摺動抵抗です
・最低使用圧-0.005MPa
・オートスイッチ取付が可能です
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
