エアシリンダ 両ロッド形 CS2Wシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 35,703円～95,792円特別価格
- 税込単価
- 39,273円～105,371円特別価格
配管ポート位置とクッションバルブ操作位置が同一面上に配置により作業性が向上した...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
製品仕様
JIS記号 複動タイプ・エアクッション
製品仕様
| チューブ内径（mm） | 125 | 140 | 160 | |
|---|---|---|---|---|
| 作動方式 | 複動 両ロッド | |||
| 使用流体 | 空気 | |||
| 保証耐圧力 | 1.57MPa | |||
| 最高使用圧力 | 0.97MPa | |||
| 最低使用圧力 | 0.05MPa | |||
| 使用ピストン速度 | 50～500mm/s | |||
| クッション | エアクッション | |||
| 周囲温度および使用流体温度 | オートスイッチなし | 0～+70℃（凍結なきこと） | ||
| オートスイッチ付 | 0～+60℃（凍結なきこと） | |||
| 給油 | 不要（無給油） | |||
| ストローク長さの許容差 | 250以下st：0～+1.0、251～1,000st：0～+1.4、1,001～1,200st：0～+1.8 | |||
| 取付支持形式 | 基本形、フート形、ロッド側フランジ形、センタトラニオン形 | |||
最大ストローク表
単位：mm
| チューブ内径 | 最大ストローク |
|---|---|
| 125 | 1,000以下 |
| 140 | |
| 160 | 1,200以下 |
構造
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | アルミダイカスト | クロメート |
| 2 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| 3 | ピストン | アルミニウム合金 | クロメート |
| 4 | ピストンロッドA | 炭素鋼 | 硬質クロームめっき |
| 5 | ピストンロッドB | 炭素鋼 | 硬質クロームめっき |
| 6 | ブッシュ | 軸受合金 | - |
| 7 | タイロッド | 炭素鋼 | 亜鉛クロメート |
| 8 | タイロッドナット | 圧延鋼材 | ニッケルめっき |
| 9 | クッションリング | ステンレス鋼 | - |
| 10 | クッションバルブ | 圧延鋼材 | ニッケルめっき |
| 11 | 止め輪 | バネ用鋼 | 燐酸塩被膜 |
| 12 | 平座金 | 炭素鋼 | ニッケルめっき |
| 13 | ピン | バネ用鋼 | 燐酸塩被膜 |
| 14 | 磁石※ | - | - |
| 15 | ロッドパッキン | NBR | - |
| 16 | クッションパッキン | ウレタン | - |
| 17 | ピストンパッキン | NBR | - |
| 18 | バルブパッキン | NBR | - |
| 19 | チューブガスケット | NBR | - |
| 20 | ピストンガスケット | NBR | - |
- ※ 磁石内蔵形・オートスイッチ付の場合
| チューブ内径（mm） | 手配型番 | 内容 |
|---|---|---|
| 125 | CS2W125A-PS | 構成部品番号（5）、（6）、（7）、（9）のセット |
| 140 | CS2W140A-PS | |
| 160 | CS2W160A-PS |
- ※ パッキンセットにはグリースパック（40g）が付属されます。
グリースパックのみ必要な場合は下記型番にて手配してください。
グリース型番：GR-S-010（10g）、GR-S-020（20g）

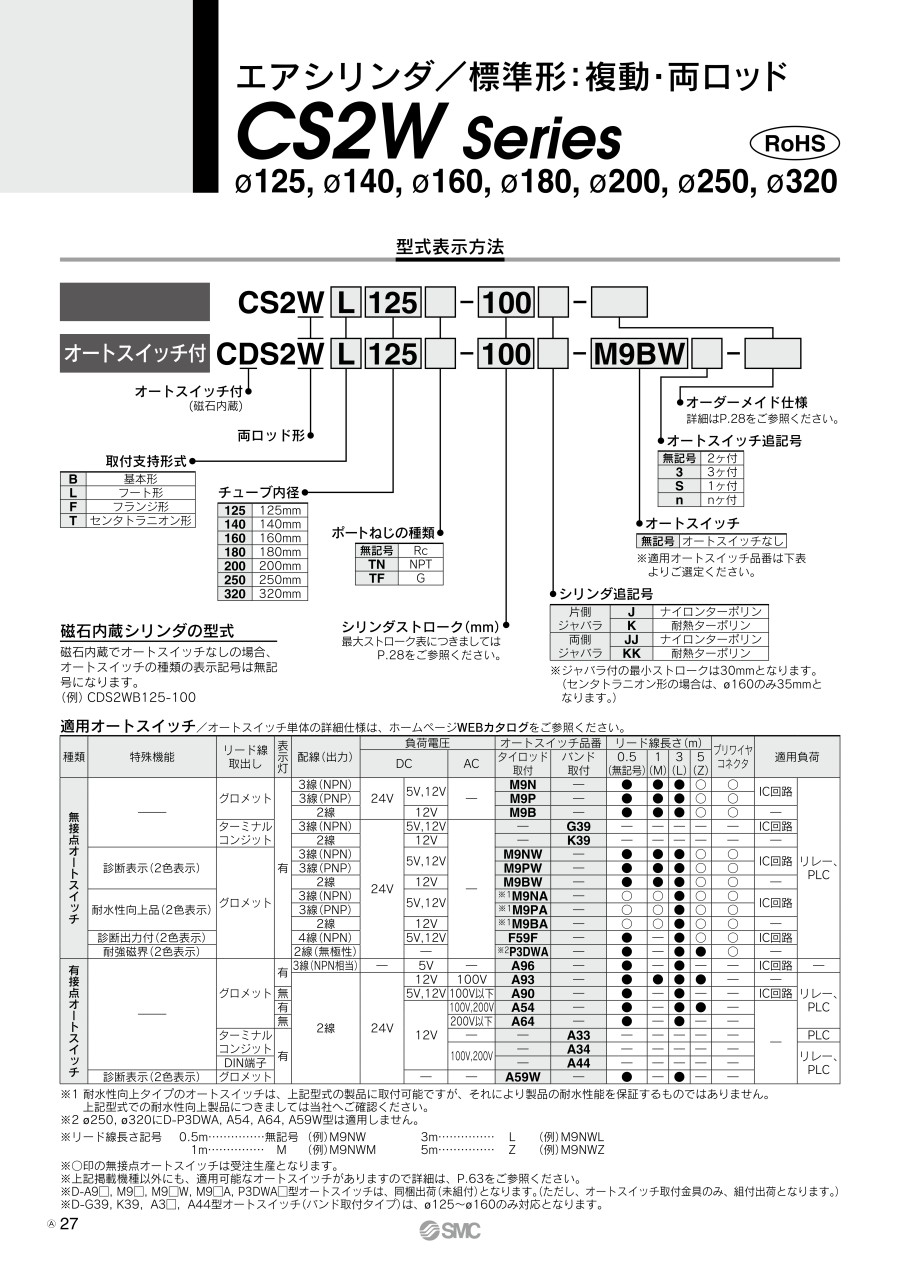

- ※ その他外形寸法図や仕様等につきましては、カタログP.581～参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
35,703円 ( 39,273円 ) | 19日目 |
50,930円 ( 56,023円 ) | 19日目 |
45,043円 ( 49,547円 ) | 19日目 |
46,298円 ( 50,928円 ) | 19日目 |
61,558円55,402円 ( 60,942円 ) | 19日目 |
52,488円 ( 57,737円 ) | 19日目 |
54,199円48,779円 ( 53,657円 ) | 19日目 |
66,257円59,631円 ( 65,594円 ) | 19日目 |
43,973円 ( 48,370円 ) | 19日目 |
49,124円44,211円 ( 48,632円 ) | 19日目 |
43,156円 ( 47,472円 ) | 19日目 |
43,301円 ( 47,631円 ) | 19日目 |
45,126円 ( 49,639円 ) | 19日目 |
48,024円 ( 52,826円 ) | 19日目 |
55,158円49,642円 ( 54,606円 ) | 19日目 |
84,939円76,445円 ( 84,090円 ) | 19日目 |
95,792円86,212円 ( 94,833円 ) | 19日目 |
51,476円46,328円 ( 50,961円 ) | 19日目 |
74,570円 ( 82,027円 ) | 19日目 |
56,633円 ( 62,296円 ) | 19日目 |
60,405円54,364円 ( 59,800円 ) | 19日目 |
59,272円53,344円 ( 58,678円 ) | 19日目 |
59,127円53,214円 ( 58,535円 ) | 19日目 |
60,033円54,029円 ( 59,432円 ) | 19日目 |
62,711円56,439円 ( 62,083円 ) | 19日目 |
63,996円57,596円 ( 63,356円 ) | 19日目 |
71,142円64,027円 ( 70,430円 ) | 19日目 |
43,973円 ( 48,370円 ) | 19日目 |
39,007円 ( 42,908円 ) | 19日目 |
39,988円 ( 43,987円 ) | 19日目 |
48,198円 ( 53,018円 ) | 19日目 |
71,068円 ( 78,175円 ) | 19日目 |
65,824円59,241円 ( 65,165円 ) | 19日目 |
72,833円65,549円 ( 72,104円 ) | 19日目 |
70,547円63,492円 ( 69,841円 ) | 19日目 |
76,948円69,253円 ( 76,178円 ) | 19日目 |
73,217円65,895円 ( 72,485円 ) | 19日目 |
80,684円72,615円 ( 79,877円 ) | 19日目 |
76,614円 ( 84,275円 ) | 19日目 |
80,119円 ( 88,131円 ) | 19日目 |
55,910円 ( 61,501円 ) | 19日目 |
62,472円56,224円 ( 61,846円 ) | 19日目 |
54,941円 ( 60,435円 ) | 19日目 |
65,197円58,677円 ( 64,545円 ) | 19日目 |
65,197円58,677円 ( 64,545円 ) | 19日目 |
40,848円 ( 44,933円 ) | 19日目 |
43,994円 ( 48,393円 ) | 19日目 |
50,295円 ( 55,325円 ) | 19日目 |
52,394円 ( 57,633円 ) | 19日目 |
45,559円41,003円 ( 45,103円 ) | 19日目 |
60,779円 ( 66,857円 ) | 19日目 |
65,822円 ( 72,404円 ) | 19日目 |
84,207円 ( 92,628円 ) | 19日目 |
60,509円 ( 66,560円 ) | 19日目 |
38,988円 ( 42,887円 ) | 19日目 |
43,161円 ( 47,477円 ) | 19日目 |
48,302円43,471円 ( 47,818円 ) | 19日目 |
47,574円 ( 52,331円 ) | 19日目 |
52,434円 ( 57,677円 ) | 19日目 |
61,253円55,127円 ( 60,640円 ) | 19日目 |
詳細情報
基本情報
配管ポート位置とクッションバルブ操作位置が同一面上に配置により作業性が向上したエアシリンダ。
【特長】
・質量軽減により装置の軽量化を実現
・ロッドカバー、ヘッドカバーダイカスト成型により質量低減
・使用方法にあった適切なロッド径変更により質量低減
・CS1シリーズの許容横荷重と同等
・使用方法にあった適切なロッド径に変更してもCS1シリーズと同等な性能を確保
・設置後の操作性向上
・シリンダ取付方法、ロッド先端ねじサイズがCS1シリーズと互換性あり
・クッションパッキンを交換可能、メンテナンスを拡充
・小型オートスイッチ取付可能
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
