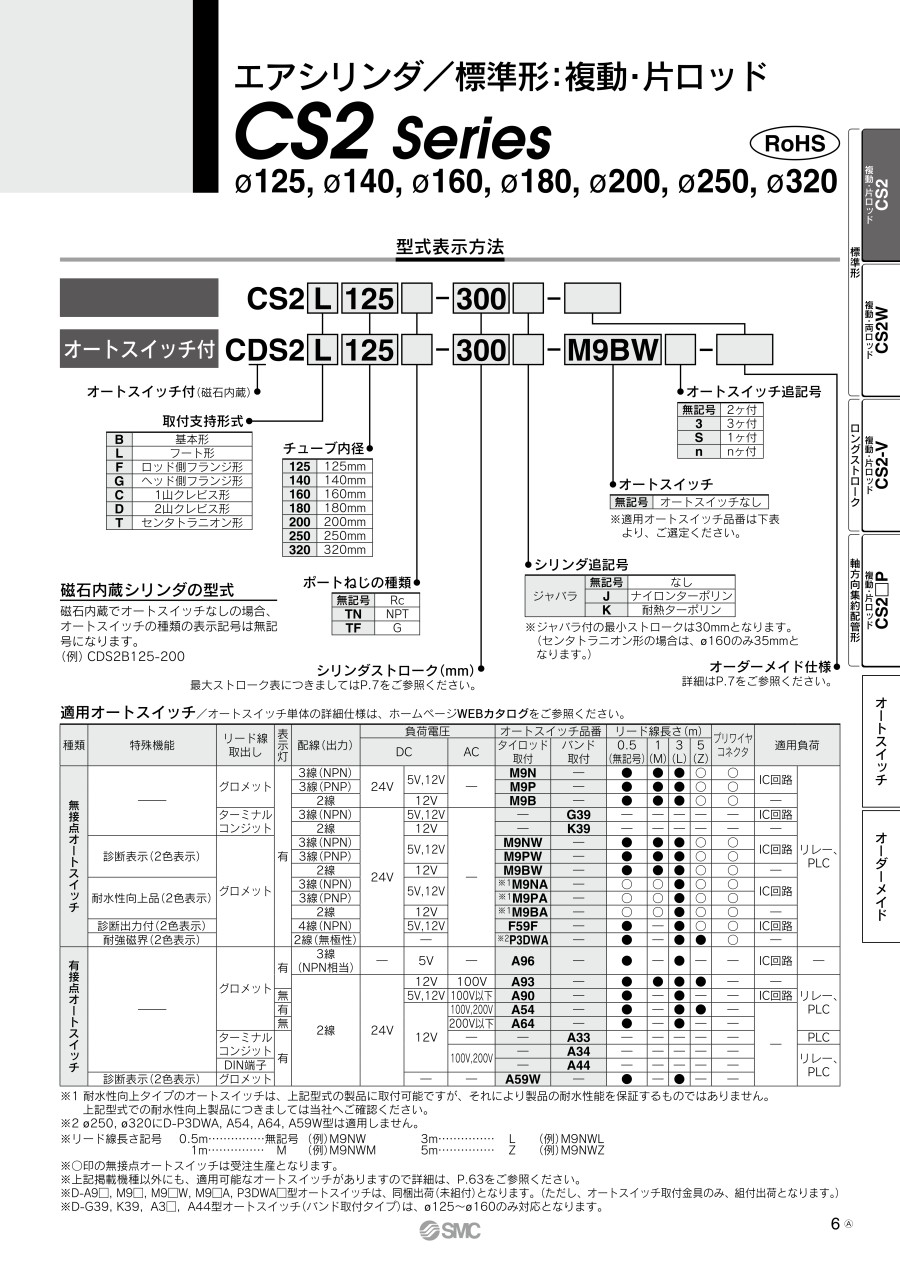

エアシリンダ 標準形 複動・片ロッド CS2シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 28,330円～153,109円特別価格
- 税込単価
- 31,163円～168,420円特別価格
配管ポート位置とクッションバルブ操作位置が同一面上に配置により作業性が向上した...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が20,312型番あります。
商品情報
製品仕様
JIS記号 複動タイプ・エアクッション
製品仕様
| チューブ内径（mm） | 125 | 140 | 160 | |
|---|---|---|---|---|
| 作動方式 | 複動 片ロッド | |||
| 使用流体 | 空気 | |||
| 保証耐圧力 | 1.57MPa | |||
| 最高使用圧力 | 0.97MPa | |||
| 最低使用圧力 | 0.05MPa | |||
| 使用ピストン速度 | 50～500mm/s | |||
| クッション | エアクッション | |||
| 周囲温度および使用流体温度 | オートスイッチなし | 0～+70℃（凍結なきこと） | ||
| オートスイッチ付 | 0～+60℃（凍結なきこと） | |||
| 給油 | 不要（無給油） | |||
| 取付支持形式 | 基本形、フート形、ロッド側フランジ形、ヘッド側フランジ形 1山クレビス形、2山クレビス形、センタトラニオン形 | |||
| - | ストローク | 許容値 | ||
|---|---|---|---|---|
| ストローク長さの許容値（mm） | 250以下 | 0～+1.0 | ||
| 251～1,000 | 0～+1.4 | |||
| 1,001～1,500 | 0～+1.8 | |||
| 1,501～1,600 | 0～+2.2 | |||
最大ストローク表
単位：mm
| チューブ内径 | 取付金具 | |
|---|---|---|
| 最大ストローク | ||
| 基本形・ヘッド側フランジ形 1山クレビス形・2山クレビス形 センタトラニオン形 | フート形 ロッド側フランジ形 | |
| 125 | 1,000以下 | 1,600以下 |
| 140 | ||
| 160 | 1,200以下 | |
構造
■構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | アルミダイカスト | クロメート |
| 2 | ヘッドカバー | アルミダイカスト | クロメート |
| 3 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| 4 | ピストン | アルミニウム合金 | クロメート |
| 5 | ピストンロッド | 炭素鋼 | 硬質クロームめっき |
| 6 | ブッシュ | 軸受合金 | - |
| 7 | タイロッド | 炭素鋼 | 亜鉛クロメート |
| 8 | タイロッドナット | 圧延鋼材 | ニッケルめっき |
| 9 | クッションリング | ステンレス鋼 | - |
| 10 | クッションバルブ | 圧延鋼材 | ニッケルめっき |
| 11 | ピストンナット | 炭素鋼 | ニッケルめっき |
| 12 | 平座金 | 炭素鋼 | ニッケルめっき |
| 13 | ウェアリング | 樹脂 | - |
| 14 | 磁石※ | - | - |
| 15 | 止め輪 | バネ用鋼 | 燐酸塩皮膜 |
| 16 | ロッドパッキン | NBR | - |
| 17 | クッションパッキン | ウレタン | - |
| 18 | ピストンパッキン | NBR | - |
| 19 | バルブパッキン | NBR | - |
| 20 | チューブガスケット | NBR | - |
| 21 | ピストンガスケット | NBR | - |
- ※ 磁石内蔵形・オートスイッチ付の場合
交換部品／パッキンセット
| チューブ内径（mm） | 手配型番 | 内容 |
|---|---|---|
| 125 | CS2-125A-PS | 構成部品番号（16）、（17）、（18）、（20）のセット |
| 140 | CS2-140A-PS | |
| 160 | CS2-160A-PS |
- ※ パッキンセットにはグリースパック（40g）が付属されます。
グリースパックのみ必要な場合は下記型番にて手配してください。
グリース型番：GR-S-010（10g）、GR-S-020（20g）
- ※ その他外形寸法図や仕様等につきましては、カタログP.573～参照してください。
■オートスイッチ：コネクタ種類とピンの詳細は下記をご参照下さい。
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
■オーダーメイド仕様：ポート位置関係の特殊の詳細は下記をご参照下さい。
■オーダーメイド仕様：トラニオン金具の取付位置変更の詳細は下記をご参照下さい。
■オーダーメイド仕様：ロッド先端金具付の詳細は下記をご参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
30,388円 ( 33,427円 ) | 39日目 |
49,462円 ( 54,408円 ) | 39日目 |
49,414円 ( 54,355円 ) | 39日目 |
33,473円 ( 36,820円 ) | 39日目 |
38,193円 ( 42,012円 ) | 39日目 |
44,092円 ( 48,501円 ) | 39日目 |
37,385円33,646円 ( 37,011円 ) | 39日目 |
41,103円36,992円 ( 40,691円 ) | 39日目 |
43,118円38,806円 ( 42,687円 ) | 39日目 |
42,187円37,968円 ( 41,765円 ) | 39日目 |
43,895円39,505円 ( 43,456円 ) | 39日目 |
33,473円 ( 36,820円 ) | 39日目 |
33,473円 ( 36,820円 ) | 39日目 |
46,200円41,580円 ( 45,738円 ) | 39日目 |
38,241円 ( 42,065円 ) | 39日目 |
43,118円38,806円 ( 42,687円 ) | 39日目 |
39,223円 ( 43,145円 ) | 39日目 |
40,813円 ( 44,894円 ) | 39日目 |
52,546円 ( 57,801円 ) | 39日目 |
41,746円 ( 45,921円 ) | 39日目 |
47,169円 ( 51,886円 ) | 39日目 |
50,873円45,785円 ( 50,364円 ) | 39日目 |
47,971円 ( 52,768円 ) | 39日目 |
48,299円 ( 53,129円 ) | 39日目 |
52,405円 ( 57,646円 ) | 39日目 |
53,481円 ( 58,829円 ) | 39日目 |
60,025円 ( 66,028円 ) | 39日目 |
33,473円 ( 36,820円 ) | 39日目 |
36,704円 ( 40,374円 ) | 39日目 |
38,679円 ( 42,547円 ) | 39日目 |
38,193円 ( 42,012円 ) | 39日目 |
38,756円 ( 42,632円 ) | 39日目 |
38,943円 ( 42,837円 ) | 39日目 |
39,503円 ( 43,453円 ) | 39日目 |
39,503円 ( 43,453円 ) | 39日目 |
41,093円 ( 45,202円 ) | 39日目 |
41,654円 ( 45,819円 ) | 39日目 |
43,290円 ( 47,619円 ) | 39日目 |
58,474円52,626円 ( 57,889円 ) | 39日目 |
57,130円 ( 62,843円 ) | 39日目 |
56,986円51,287円 ( 56,416円 ) | 39日目 |
62,085円 ( 68,294円 ) | 39日目 |
72,877円65,589円 ( 72,148円 ) | 39日目 |
43,290円 ( 47,619円 ) | 39日目 |
38,755円 ( 42,631円 ) | 39日目 |
40,346円 ( 44,381円 ) | 39日目 |
52,547円 ( 57,802円 ) | 39日目 |
45,347円 ( 49,882円 ) | 39日目 |
63,860円 ( 70,246円 ) | 39日目 |
67,319円 ( 74,051円 ) | 39日目 |
77,697円 ( 85,467円 ) | 39日目 |
52,546円 ( 57,801円 ) | 39日目 |
58,032円52,228円 ( 57,451円 ) | 39日目 |
40,346円 ( 44,381円 ) | 39日目 |
40,346円 ( 44,381円 ) | 39日目 |
44,646円 ( 49,111円 ) | 39日目 |
50,536円 ( 55,590円 ) | 39日目 |
31,797円 ( 34,977円 ) | 39日目 |
29,499円 ( 32,449円 ) | 39日目 |
32,678円 ( 35,946円 ) | 39日目 |
詳細情報
基本情報
配管ポート位置とクッションバルブ操作位置が同一面上に配置により作業性が向上したエアシリンダ。
【特長】
・質量軽減により装置の軽量化を可能
・ロッドカバー、ヘッドカバーダイカスト成型により質量低減
・使用方法にあった適切なロッド径変更により質量低減
・CS1シリーズと互換性あり
・シリンダ取付方法、ロッド先端ねじサイズがCS1シリーズと互換性あり
・クッションパッキンを交換可能、メンテナンスを拡充
・小型オートスイッチ取付可能
・設置後の操作性向上
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
エアシリンダ 両ロッド形 CS2Wシリーズ
SMC社のエアシリンダ：両ロッド形となります。ロッドカバー・ヘッドカバーダイカスト成型により質量を低減しました。シリンダ軽量化で自重たわみを軽減したことにより、使用可能ストロークがのび、使用用途範囲が拡大しました。
SMC
スムースシリンダ CS2Yシリーズ
SMC社のスムースシリンダとなります。角形カバー、タイロッドタイプの大口径エアシリンダです。低圧力で滑らかな動きが要求される接圧コントロールなどの目的に適しています。
SMC
大口径薄形シリンダ 複動・片ロッド CQ2シリーズ
SMC社の大口径薄形シリンダ：複動・片ロッドとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現します。
エアシリンダ 標準形 複動・片ロッド CS2シリーズのレビュー
機械
4
4.02020/11/23
標準品だけではなく、オーダーメイドもでき、バリエーションがあっていい商品だと思いました。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
エアシリンダカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
4.5通常価格(税別)：2,420円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
薄形シリンダ コンパクトタイプ 標準形 複動 片ロッド CQSシリーズ
4.9通常価格(税別)：2,420円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
デュアルロッドシリンダ 基本タイプ CXSシリーズ
4.7通常価格(税別)：8,719円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
ガイド付薄形シリンダ MGPシリーズ
4.6通常価格(税別)：13,126円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ガイド付シリンダ
4.2通常価格(税別)：12,230円～
通常出荷日:当日出荷可能在庫品1日目～
コガネイ
一般型 スリムシリンダ DA・DV・SAシリーズ
4.4通常価格(税別)：4,431円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
薄型シリンダ
4.2通常価格(税別)：3,110円～
通常出荷日:当日出荷可能在庫品1日目
コガネイ
薄型シリンダ Cシリーズ
4.5通常価格(税別)：2,772円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
ピンシリンダ 複動・片ロッド CJP2シリーズ
4.3通常価格(税別)：2,198円～
通常出荷日:当日出荷可能在庫品1日目～
