エアシリンダ 低摩擦形：無給油タイプ CS1□Qシリーズ
- 通常単価(税別)
- 41,897円～140,807円
- 税込単価
- 46,087円～154,888円
【特長】・ピストンの摺動抵抗が小さく設計されたエアシリンダで、低圧力で滑らかな...
詳細情報を確認する未確定：候補が169型番あります。
商品情報
製品仕様
JIS記号
製品仕様
| 作動方式 | 複動片ロッド形 |
|---|---|
| 低摩擦の方向 | 両方向 |
| 使用流体 | 空気 |
| 保証耐圧力 | 1.05MPa |
| 最高使用圧力 | 0.7MPa |
| 最低使用圧力 | ※0.005MPa |
| 周囲温度および使用流体温度 | オートスイッチなし：0～+70℃（凍結なきこと）、オートスイッチ付：0～+60℃（凍結なきこと） |
| 許容漏れ量 | 0.5L/min（ANR）以下 |
| クッション | なし（クッション付も製作可） |
| 給油 | 不可（無給油） |
| チューブ内径（mm） | 125、140、160 |
| 取付支持形式 | 基本形、フート形、ロッド側フランジ形、ヘッド側フランジ形、1山クレビス形、2山クレビス形、センタトラニオン形 |
- ※ クッション付の場合、クッションストローク内は除きます。
最大ストローク表
単位：mm
| チューブ材質 | アルミチューブ（オートスイッチ付の場合） | 鉄チューブ（オートスイッチなしの場合） | |
|---|---|---|---|
| チューブ内径（mm） | 支持金具 | ||
| 基本形・ヘッド側フランジ形 1山クレビス形・2山クレビス形 センタトラニオン形 ロッド側フランジ形 | 基本形・ヘッド側フラ ンジ形・1山クレビ ス形・2山クレビス形 センタトラニオン形 | フート形 ロッド側フランジ形 | |
| 125 | 1,000以下 | 1,000以下 | 1,600以下 |
| 140 | 1,000以下 | 1,000以下 | 1,600以下 |
| 160 | 1,200以下 | 1,200以下 | 1,600以下 |
構造
■構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | 圧延鋼板 | 黒色塗装 |
| 2 | ヘッドカバー | 圧延鋼板 | 黒色塗装 |
| 3 | シリンダチューブ | アルミニウム合金※ | 硬質アルマイト |
| 炭素鋼鋼管 | 硬質クロームめっき | ||
| 4 | ピストン | アルミニウム合金鋳物 | クロメート |
| 5 | ピストンロッド | 炭素鋼 | 硬質クロームめっき |
| 6 | 押エ板 | 鋳鉄 | 黒色塗装 |
| 7 | ブッシュ | 軸受合金 | - |
| 8 | バルブガイド | 黄銅 | - |
| 9 | タイロッド | 炭素鋼 | ユニクロ |
| 10 | タイロッドナット | 圧延鋼材 | 黒色亜鉛クロメート |
| 11 | バネ座金 | 鋼線 | 黒色亜鉛クロメート |
| 12 | 押エ板ボルト | クロムモリブデン鋼 | 黒色亜鉛クロメート |
| 13 | バネ座金 | 鋼線 | 黒色亜鉛クロメート |
| 14 | クッションリングA | 圧延鋼材 | 亜鉛クロメート |
| 15 | クッションリングB | 圧延鋼材 | 亜鉛クロメート |
| 16 | クッションバルブ | 圧延鋼材 | カニゼンめっき |
| 17 | ウエアリング | 樹脂 | - |
- ※ オートスイッチ付の場合
■パッキンリスト
| 番号 | 名称 | 材質 |
|---|---|---|
| 18 | ワイパーリング | NBR |
| 19 | クッションパッキン※ | |
| 20 | ロッドパッキン | |
| 21 | ピストンパッキン | |
| 22 | バルブパッキン | |
| 23 | チューブガスケット | |
| 24 | ピストンガスケット | |
| 25 | 押エ板ガスケット | |
| 26 | ガイドガスケット |
- ※ クッション付の場合のみ使用します。
低摩擦形
| チューブ内径 （mm） | 手配番号 | 内容 |
|---|---|---|
| 125 | CS1Q125A-PS | 構成部品番号 （18）、（20）、（21）、（22）、（23）、（25）のセット |
| 140 | CS1Q140A-PS | |
| 160 | CS1Q160A-PS |
- ※ パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース型番：GR-L-005（5g）、GR-L-010（10g）、GR-L-150（150g） - ※ ※クッションパッキン、ピストンガスケット・ガイドガスケットは交換不可部品ですので、パッキンセットには含まれません。
- ※ 外形寸法図やその他仕様につきましてはカタログのP.559～を参照してください。

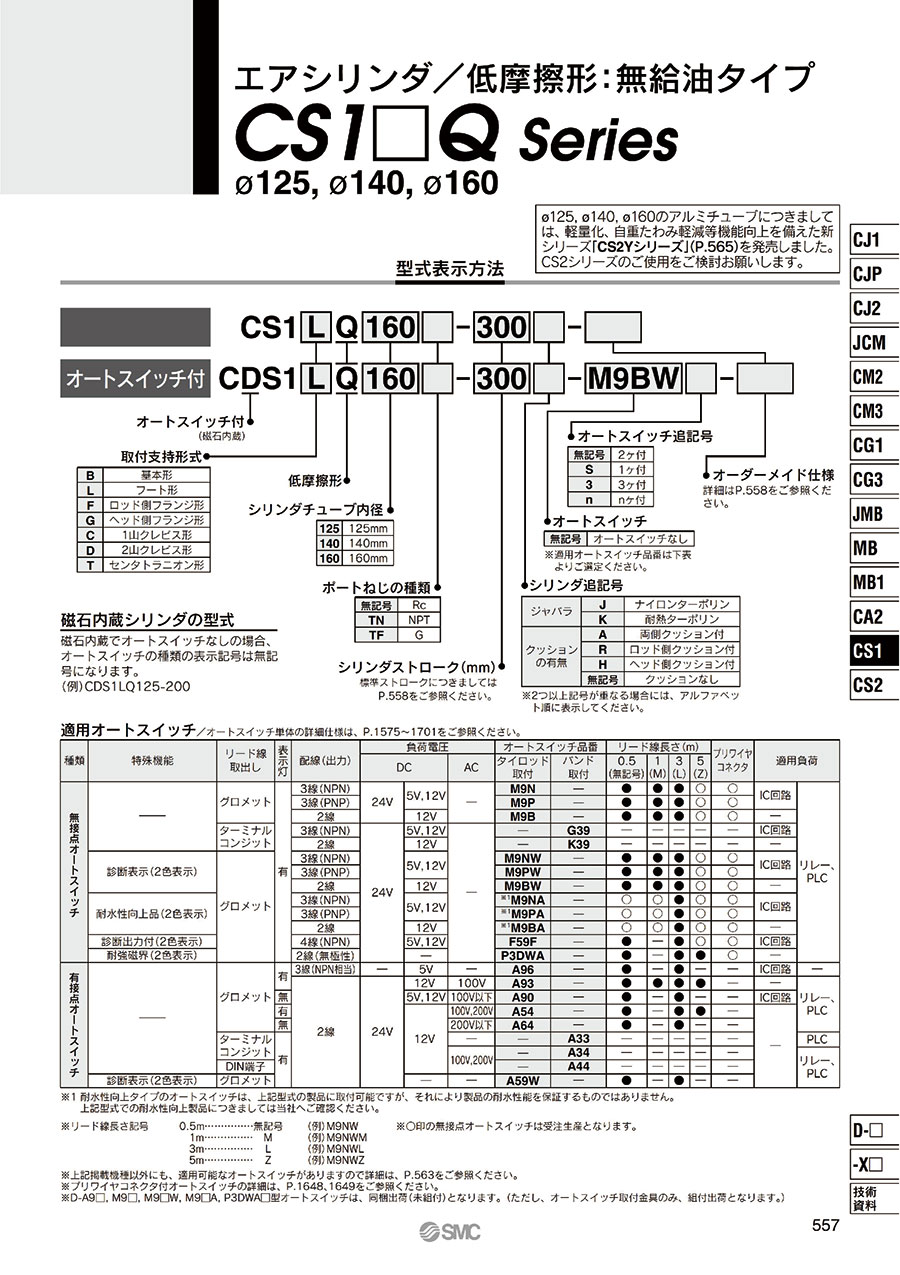

型式表示方法
■オーダーメイド仕様：ポート位置関係の特殊の詳細は下記をご参照下さい。
■オーダーメイド仕様：ロッド先端金具付の詳細は下記をご参照下さい。
使用例
低摩擦シリンダは精密減圧弁（IRシリーズ等）と組み合わせて使用。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
42,928円 ( 47,221円 ) | 19日目 |
49,440円 ( 54,384円 ) | 18日目 |
52,394円 ( 57,633円 ) | 19日目 |
58,008円 ( 63,809円 ) | 18日目 |
55,546円 ( 61,101円 ) | 18日目 |
56,228円 ( 61,851円 ) | 18日目 |
59,404円 ( 65,344円 ) | 18日目 |
70,248円 ( 77,273円 ) | 18日目 |
42,163円 ( 46,379円 ) | 18日目 |
52,945円 ( 58,240円 ) | 18日目 |
41,898円 ( 46,088円 ) | 18日目 |
43,609円 ( 47,970円 ) | 18日目 |
65,260円 ( 71,786円 ) | 18日目 |
63,326円 ( 69,659円 ) | 18日目 |
73,394円 ( 80,733円 ) | 18日目 |
88,094円 ( 96,903円 ) | 18日目 |
43,544円 ( 47,898円 ) | 18日目 |
57,648円 ( 63,413円 ) | 18日目 |
43,544円 ( 47,898円 ) | 18日目 |
53,209円 ( 58,530円 ) | 18日目 |
61,496円 ( 67,646円 ) | 18日目 |
65,959円 ( 72,555円 ) | 18日目 |
66,315円 ( 72,947円 ) | 18日目 |
68,190円 ( 75,009円 ) | 18日目 |
72,207円 ( 79,428円 ) | 18日目 |
78,008円 ( 85,809円 ) | 18日目 |
86,486円 ( 95,135円 ) | 18日目 |
87,022円 ( 95,724円 ) | 18日目 |
68,299円 ( 75,129円 ) | 18日目 |
105,585円 ( 116,144円 ) | 18日目 |
70,976円 ( 78,074円 ) | 18日目 |
47,448円 ( 52,193円 ) | 18日目 |
46,635円 ( 51,299円 ) | 18日目 |
48,463円 ( 53,309円 ) | 18日目 |
47,408円 ( 52,149円 ) | 18日目 |
47,312円 ( 52,043円 ) | 18日目 |
75,534円 ( 83,087円 ) | 18日目 |
75,534円 ( 83,087円 ) | 18日目 |
75,534円 ( 83,087円 ) | 18日目 |
47,448円 ( 52,193円 ) | 18日目 |
49,316円 ( 54,248円 ) | 18日目 |
45,851円 ( 50,436円 ) | 18日目 |
46,591円 ( 51,250円 ) | 19日目 |
79,473円 ( 87,420円 ) | 18日目 |
56,911円 ( 62,602円 ) | 18日目 |
51,344円 ( 56,478円 ) | 18日目 |
70,220円 ( 77,242円 ) | 19日目 |
61,974円 ( 68,171円 ) | 19日目 |
67,647円 ( 74,412円 ) | 19日目 |
50,623円 ( 55,685円 ) | 19日目 |
51,344円 ( 56,478円 ) | 18日目 |
70,064円 ( 77,070円 ) | 18日目 |
71,917円 ( 79,109円 ) | 18日目 |
87,152円 ( 95,867円 ) | 18日目 |
79,701円 ( 87,671円 ) | 18日目 |
69,664円 ( 76,630円 ) | 18日目 |
81,930円 ( 90,123円 ) | 18日目 |
66,098円 ( 72,708円 ) | 18日目 |
70,455円 ( 77,501円 ) | 18日目 |
81,529円 ( 89,682円 ) | 18日目 |
詳細情報
基本情報
【特長】
・ピストンの摺動抵抗が小さく設計されたエアシリンダで、低圧力で滑らかな動きが要求される接圧コントロールなどの目的に適している
・角形カバー、タイロッドタイプの大口径エアシリンダ
・オートスイッチ付（CDS1□Q）
・小さな摺動抵抗
