エンドロックシリンダ CBA2シリーズ

外形図

基本形

ロックの位置が、ヘッド側、ロッド側、両側にかかわらず寸法は共通。

単位：mm

ジャバラ付きの場合

製品仕様

表示記号（エアクッション）

仕様

• ※1ロック部以外では、0.05MPaです。
• ※2ただし、凍結なきこと。

製品仕様

ジャバラ材質

• ジャバラ材質（J）：ナイロンターポリン／最高周囲温度 70℃
• ジャバラ材質（K）：耐熱ターポリン／最高周囲温度 110℃※

※ジャバラ単体の最高周囲温度です。

構造

ヘッドロック付き

マニュアル解除ノンロックタイプ：追記号 N

マニュアル解除ロックタイプ：追記号 L

※トラニオン形は分解しないでください。詳しくはカタログをご参照ください。

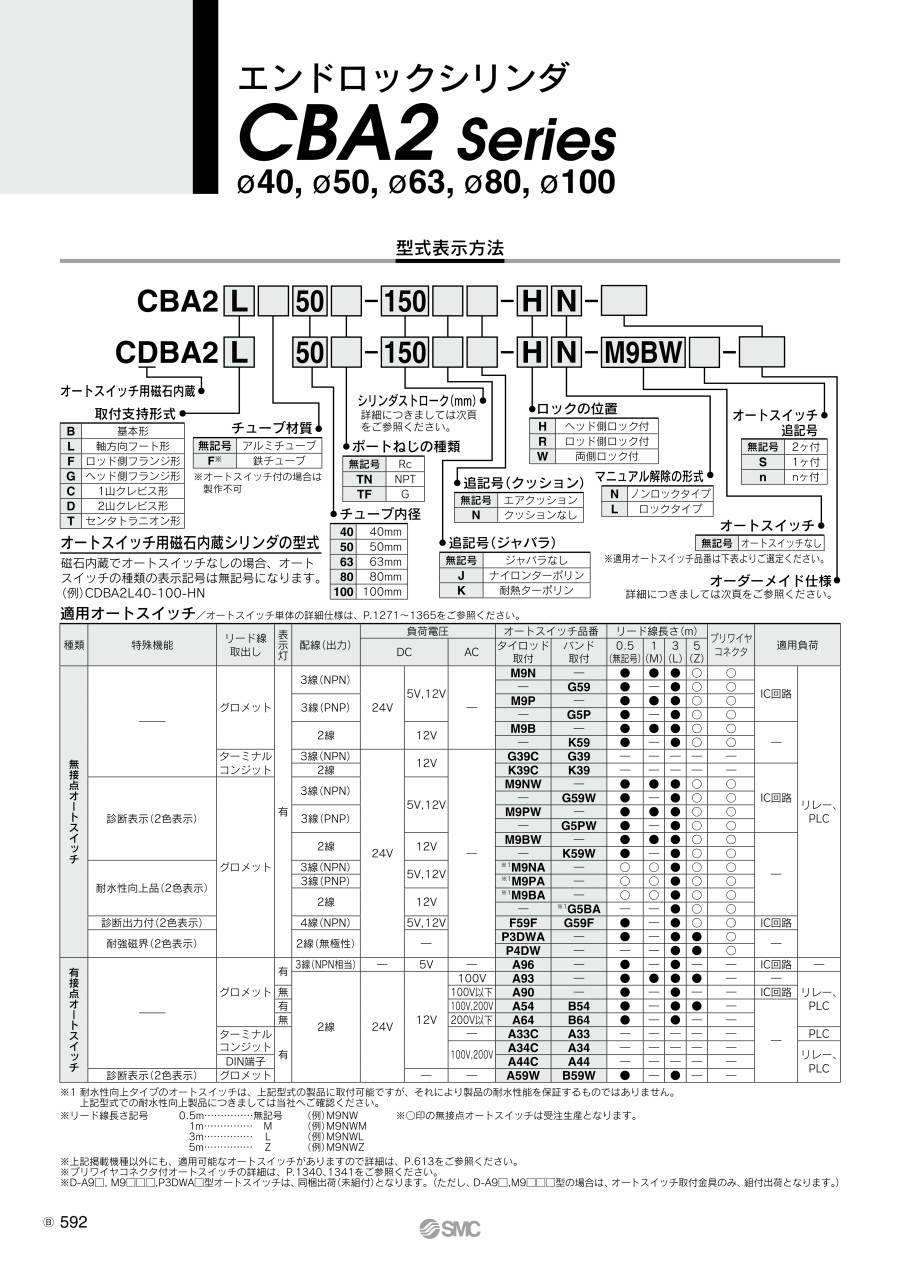

型式表示方法

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

■オーダーメイド仕様：コネクタ種類とピンの詳細は下記をご参照下さい。

■オーダーメイド仕様：耐強磁界オートスイッチ取付の詳細は下記をご参照下さい。

■オーダーメイド仕様：強力ロッド形シリンダの詳細は下記をご参照下さい。

■オーダーメイド仕様：ポート位置関係の特殊の詳細は下記をご参照下さい。

■オーダーメイド仕様：トラニオン金具の取付位置変更の詳細は下記をご参照下さい。

■オーダーメイド仕様：ロッド側トラニオンをロッドカバーの前に取の詳細は下記をご参照下さい。

規格表

単位：mm

※取り付け支持形式別、付属品（オプション）の外形寸法は標準形／複動片ロッドと同一寸法ですのでカタログをご参照ください。

注意・禁止事項

ヘッド側ロック付き（左図）／ロッド側ロック付き（右図）の回路図

• ※ ご使用の前に必ずカタログの「安全上の注意」「アクチュエータ／共通注意事項」「オートスイッチ／共通注意事項」をご確認ください。
• ※ 推奨空気圧回路をご使用ください。正しくロックを作動させたり、解除させるために必要です。

使用上のご注意

• ※ 3ポジションの電磁弁は使用しないでください。3ポジション（特にクローズセンターメタルシールタイプ）の電磁弁と組み合わせてご使用になることは避けてください。ロック機構の付いている側のポートに圧力が封じ込められますとロックがかかりません。また、いったんロックしても電磁弁から漏れた空気がシリンダに入り、時間がたつとロックが解除されてしまうことがあります。
• ※ ロック解除時には背圧が必要です。起動前には上図のようにロック機構の付いていない側（両側ロック付きの場合にはピストンロッドをロックしていない側）に必ず給気されるように制御してください。ロックが解除されないことがあります。（カタログのロックの解除についてをご参照ください）
• ※ シリンダの取り付け、調整時にはロックを解除してください。ロックがかかったまま取り付け作業等を行いますとロック部を破損することがあります。
• ※ 負荷率は50%以下でご使用ください。負荷50%を超えるとロックが解除されなかったり、ロック部を破損することがあります。
• ※ 複数のシリンダを同期させて使用しないでください。2本以上のエンドロックシリンダを同期させて1つのワークを動かすご使用方法は避けてください。どれか1本のシリンダのロックが解除できなくなることがあります。
• ※ スピードコントローラはメータアウトでご使用ください。メータイン制御ではロック解除できないことがあります。
• ※ ロックの付いている側では必ずシリンダのストロークエンドで使用してください。シリンダのピストンがストロークまで到達していませんと、ロックがかからなかったり、ロックが解除できないことがあります。

その他

• ※ オートスイッチの種類、シリンダの取り付け支持形式によって取り付け可能な最小ストロークが変わります。特にセンタトラニオン形の場合は、ご注意ください。
• ※ 商品画像は代表型番です。
• ※ 上記以外の情報につきましてはカタログをご覧ください。
