商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

外観

表示記号

チューブ内径（mm）	40	50	63
使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.08MPa
周囲温度および使用流体温度	オートスイッチなし-10～+70℃ オートスイッチ付-10～+60℃^※
使用ピストン速度	50～500mm/s
クッション	エアクッション
ストローク長さの許容差	～250^st：（+0～1.0）、251～600^st：（+0～1.4）
ロッド不回転精度	±0.8°
許容回転トルク	0.44N・m以下
給油	不要（無給油）
取付支持形式	基本形、軸方向フート形、ロッド側フランジ形、ヘッド側フランジ形、センタトラニオン形

※ただし、凍結なきこと。

質量表／アルミチューブ

単位：kg

チューブ内径（mm）		40	50	63
基準質量	基本形	1.01	1.54	2.17
	軸方向フート形	1.20	1.76	2.50
	フランジ形	1.38	1.99	2.96
	トラニオン形	1.37	2.02	2.97
50ストローク当りの割増質量		0.27	0.36	0.42
付属金具	1山ナックル	0.23	0.26	0.26
付属金具	2山ナックル（ピン付）	0.37	0.43	0.43

計算方法

（例）質量 CA2KWL40-100

基準質量：1.20（軸方向フート形φ40（チューブ内径40mm））
割増質量：0.27／50ストローク
シリンダストローク：100ストローク

1.20+0.27×100/50=1.74kg

構造

番号	名称	材質	備考
1	ロッドカバーA	アルミニウム合金	メタリック塗装
2	ロッドカバーB	アルミダイカスト	メタリック塗装
3	シリンダチューブ	アルミニウム合金	硬質アルマイト
4	ピストンロッドA	炭素鋼	硬質クロームめっき
5	ピストンロッドB	炭素鋼	硬質クロームめっき
6	ピストン	アルミニウム合金	クロメート
7	クッションリング	圧延鋼材	亜鉛クロメート
8	回り止めガイド	焼結含油合金	-
9	ブッシュ	軸受合金	-
10	クッションバルブ	鋼線	亜鉛三価クロメート
11	タイロッド	炭素鋼	亜鉛三価クロメート
12	止め輪	バネ用鋼	燐酸塩被膜
13	バネ座金	鋼線	亜鉛三価クロメート
14	タイロッドナット	圧延鋼材	亜鉛三価クロメート
15	クッションパッキンホルダー	アルミニウム合金	-
16	クッションパッキン	ウレタン	-
17	ロッドパッキンA	NBR	-
18	ロッドパッキンB	NBR	-
19	ピストンパッキン	NBR	-
20	クッションバルブパッキン	NBR	-
21	シリンダチューブガスケット	NBR	-
22	ピシストンガスケット	NBR	Oリング
23	ロッド先端ナット	圧延鋼材	亜鉛三価クロメート

※トラニオン形は分解しないでください。詳しくはカタログをご参照ください。

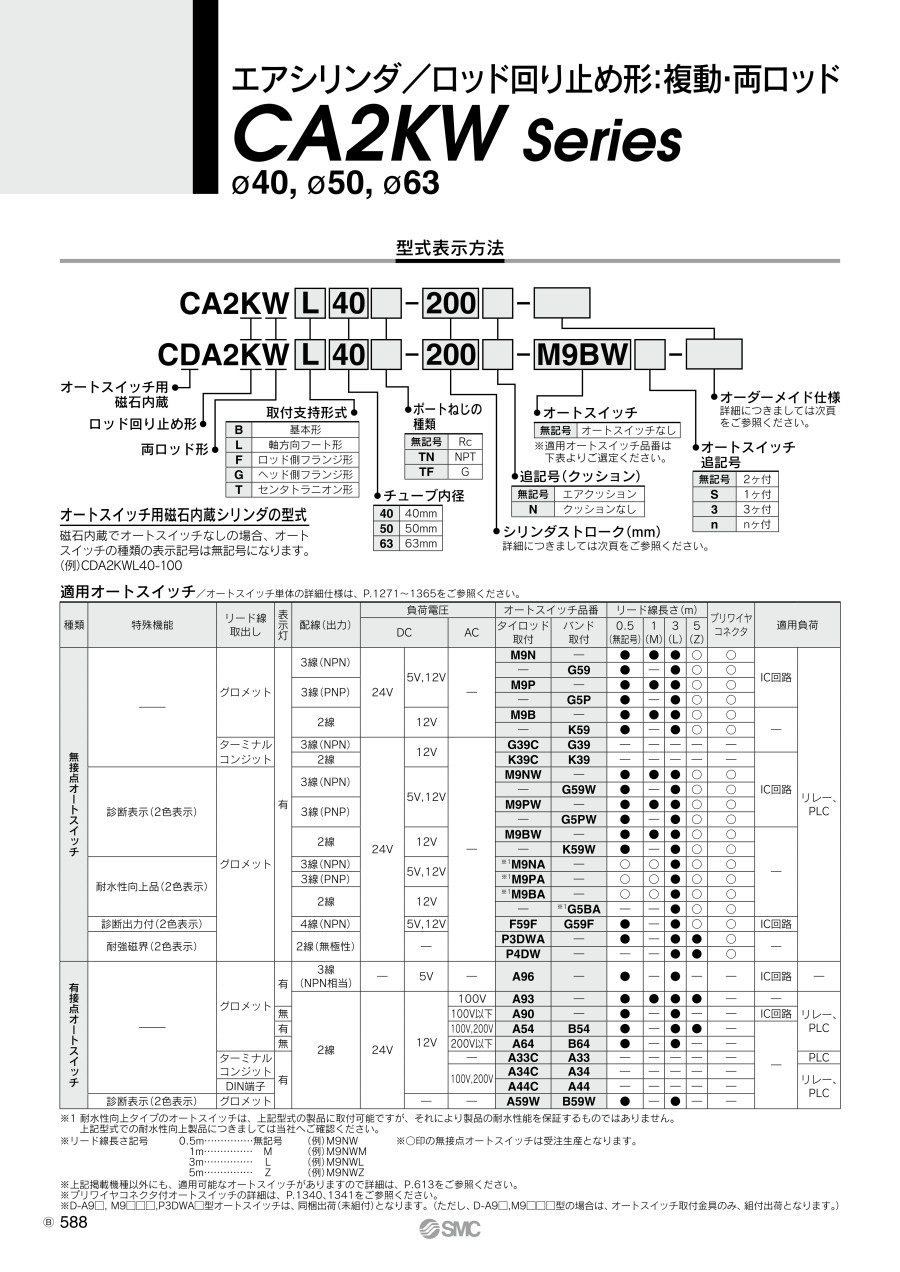

型式表示方法

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

規格表

単位：mm

チューブ内径（mm）	ストローク範囲（mm）	A	AL	B	B₁	C	D	E	F	G	H₁	J	K	KA	M	MM	N	P	S	H	ZZ
40	～500	30	27	60	22	44	16	32	10	15	8	M8×1.25	6	14	11	M14×1.5	27	1/4	84	51	156
50	～600	35	32	70	27	52	20	40	10	17	11	M8×1.25	7	18	11	M18×1.5	30	3/8	90	58	206
63	～600	35	32	85	27	64	20	40	10	17	11	M10×1.25	7	18	14	M18×1.5	31	3/8	98	58	214

※取り付け支持形式別の外形寸法は標準形／複動両ロッドと同一寸法です。取り付け支持形式別の外形寸法の詳細および付属（オプション）の詳細につきましてはカタログをご参照ください。

注意・禁止事項

※ オートスイッチの種類、シリンダの取り付け支持形式によって取り付け可能な最小ストロークが変わります。特にセンタトラニオン形の場合は、ご注意ください。
※ 商品画像は代表型番です。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

クッション

仕様

ポートねじの種類

取付支持形式

オーダーメイド仕様

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

25	40	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
40	40	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
50	40	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
75	40	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
80	40	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
100	40	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
120	40	クッションなし	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
125	40	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
200	40	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
500	40	クッションなし	磁石なし	NPT	基本形	なし	-	-	-	なし	1個
50	50	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
65	50	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
75	50	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
80	50	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
100	50	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
150	50	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
250	50	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
300	50	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
400	50	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
40	63	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
50	63	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
75	63	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
100	63	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
1000	63	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
110	63	クッションなし	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
175	63	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
200	63	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
300	63	クッションなし	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
500	63	エアクッション	磁石なし	Rc	基本形	なし	-	-	-	なし	1個
50	40	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
75	40	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
100	40	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
100	40	クッションなし	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
125	40	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
200	40	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
350	40	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
30	50	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
50	50	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
50	50	クッションなし	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
75	50	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
100	50	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
150	50	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
150	50	クッションなし	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
200	50	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
250	50	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
850	50	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
50	63	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
75	63	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
80	63	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
100	63	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
1000	63	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
110	63	クッションなし	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
120	63	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
125	63	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
150	63	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
200	63	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
250	63	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
600	63	エアクッション	磁石なし	Rc	ロッド側フランジ形	なし	-	-	-	なし	1個
200	40	エアクッション	磁石なし	Rc	ヘッド側フランジ形	なし	-	-	-	なし	1個
300	40	エアクッション	磁石なし	Rc	ヘッド側フランジ形	なし	-	-	-	なし	1個

通常単価(税別) (税込単価)	通常出荷日

12,896円 ( 14,186円 )	19日目
13,343円 ( 14,677円 )	19日目
13,544円 ( 14,898円 )	19日目
13,788円 ( 15,167円 )	19日目
14,235円 ( 15,659円 )	19日目
14,594円 ( 16,053円 )	19日目
14,681円 ( 16,149円 )	19日目
14,681円 ( 16,149円 )	19日目
16,694円 ( 18,363円 )	19日目
21,376円 ( 23,514円 )	19日目
16,381円 ( 18,019円 )	19日目
17,744円 ( 19,518円 )	19日目
17,001円 ( 18,701円 )	19日目
17,630円 ( 19,393円 )	19日目
17,630円 ( 19,393円 )	19日目
18,881円 ( 20,769円 )	19日目
22,138円 ( 24,352円 )	19日目
23,470円 ( 25,817円 )	19日目
25,127円 ( 27,640円 )	19日目
19,456円 ( 21,402円 )	19日目
19,845円 ( 21,830円 )	19日目
20,084円 ( 22,092円 )	19日目
21,920円 ( 24,112円 )	19日目
43,197円 ( 47,517円 )	19日目
21,335円 ( 23,469円 )	19日目
23,323円 ( 25,655円 )	19日目
23,206円 ( 25,527円 )	19日目
25,703円 ( 28,273円 )	19日目
30,702円 ( 33,772円 )	19日目
14,057円 ( 15,463円 )	19日目
14,502円 ( 15,952円 )	19日目
14,949円 ( 16,444円 )	19日目
14,949円 ( 16,444円 )	19日目
15,394円 ( 16,933円 )	19日目
16,694円 ( 18,363円 )	19日目
21,139円 ( 23,253円 )	19日目
17,748円 ( 19,523円 )	19日目
17,748円 ( 19,523円 )	19日目
17,096円 ( 18,806円 )	19日目
17,715円 ( 19,487円 )	19日目
18,344円 ( 20,178円 )	19日目
19,594円 ( 21,553円 )	19日目
19,594円 ( 21,553円 )	19日目
20,843円 ( 22,927円 )	19日目
22,094円 ( 24,303円 )	19日目
38,336円 ( 42,170円 )	19日目
20,439円 ( 22,483円 )	19日目
21,066円 ( 23,173円 )	19日目
20,895円 ( 22,985円 )	19日目
21,688円 ( 23,857円 )	19日目
44,178円 ( 48,596円 )	19日目
22,315円 ( 24,547円 )	19日目
22,315円 ( 24,547円 )	19日目
23,026円 ( 25,329円 )	19日目
22,937円 ( 25,231円 )	19日目
24,186円 ( 26,605円 )	19日目
27,122円 ( 29,834円 )	19日目
34,544円 ( 37,998円 )	19日目
16,694円 ( 18,363円 )	19日目
18,795円 ( 20,675円 )	19日目

...

基本情報

基本情報

ロッドカバー、ヘッドカバー形状変更により質量を最大15％削減可能なエアシリンダ。
【特長】
・ロッド回り止め形：複動・両ロッドタイプ
・エアクッション制御が容易
・小型オートスイッチから耐強磁界オートスイッチまで取り付け可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
エアシリンダロッド回り止め形複動・両ロッド MBKWシリーズ
エアシリンダ／ロッド回り止め形：複動・両ロッド（角形カバー）となります。ロッドカバー、ヘッドカバーの形状変更により質量を削減しました。最大1,000mm／s（全サイズ）と高速で、高負荷にも対応しています。
SMC
薄形シリンダロッド回り止め形複動・両ロッド CQ2KWシリーズ
薄形シリンダ／ロッド回り止め形：複動･両ロッドとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現します。
SMC
エアシリンダロッド回り止め形複動・両ロッド CG1KWシリーズ
エアシリンダ／ロッド回り止め形：複動･両ロッドとなります。基本形にトラニオン取り付けタップなし形状を追加設定しました。シンプル構造により異物たまりができません。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアシリンダロッド回り止め形複動・両ロッド CA2KWシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q「CA2-Zシリーズ」は無給油仕様だが、給油をして使用できますか？

給油しての作動についての問題ありません。ただし無給油シリンダを給油してご使用の際は、給油を止めないでください。
シリンダ組付け時に塗布されているグリースが、給油することにより洗い流されるため、再び無給油で作動させると潤滑不足となってしまうためです。

Q「CA2-Ｚシリーズ」カタログにある「ストローク表」にある標準ストローク以外のストローク長さの製作は可能ですか？

可能です。標準ストローク以外でも１mm単位での製作が可能です。
ただしストロークよって異なりますが、「ストローク長さの許容差」がストロークに対して+1.0mm～+2.2mmあります。
