エアシリンダ ロッド回り止め形 複動・片ロッド CA2Kシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 10,799円～52,834円特別価格
- 税込単価
- 11,879円～58,117円特別価格
ロッドカバー、ヘッドカバー形状変更により質量削減。【特長】・質量最大15％削減...
詳細情報を確認する- 種類
- 一般型シリンダ
- シリンダ作動方式
- 複動
- ロッド作動方式
- 片ロッド
- 付加機能
- ロッド回り止め機能付
- 使用圧力 (MPa)
- 0.05～1.0
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が4,012型番あります。
商品情報
外形図
単位：mm
基本形／CA2KB
製品仕様
外観
JIS記号（エアクッション）
| チューブ内径（mm） | 40 | 50 | 63 |
|---|---|---|---|
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.5MPa | ||
| 最高使用圧力 | 1.0MPa | ||
| 最低使用圧力 | 0.05MPa | ||
| 周囲温度および使用流体温度 | オートスイッチなし-10～+70℃ オートスイッチ付-10～+60℃※ | ||
| 使用ピストン速度 | 50～500mm/s | ||
| クッション | エアクッション | ||
| ストローク長さの許容差 | ～250st：（0～+1.0）、251～600st：（0～+1.4） | ||
| ロッド不回転精度 | ±0.8° | ||
| 許容回転トルク | 0.44N・m以下 | ||
| 給油 | 不要（無給油） | ||
| 取付支持形式 | 基本形、軸方向フート形、ロッド側フランジ形、ヘッド側フランジ形、1山クレビス形、2山クレビス形、センタトラニオン形 | ||
- ※ ただし、凍結なきこと。
質量表
単位：kg
| チューブ内径（mm） | 40 | 50 | 63 | |
|---|---|---|---|---|
| 基準質量 | 基本形 | 0.88 | 1.32 | 1.91 |
| 軸方向フート形 | 1.07 | 1.54 | 2.25 | |
| フランジ形 | 1.25 | 1.77 | 2.70 | |
| 1山クレビス形 | 1.11 | 1.66 | 2.54 | |
| 2山クレビス形 | 1.15 | 1.75 | 2.70 | |
| トラニオン形 | 1.24 | 1.80 | 2.71 | |
| 50ストローク当りの割増質量 | 0.20 | 0.25 | 0.30 | |
| 付属金具 | 1山ナックル | 0.23 | 0.26 | 0.26 |
| 2山ナックル（ピン付） | 0.37 | 0.43 | 0.43 | |
計算方法
（例）CA2KL40-100
- 基準質量：1.07（軸方向フート形φ40（チューブ内径40mm））
- 割増質量：0.20／50ストローク
- シリンダストローク：100ストローク
1.07+0.20×100/50=1.47kg
ジャバラ材質
- ジャバラ材質（J）：ナイロンターポリン／最高周囲温度 70℃
- ジャバラ材質（K）：耐熱ターポリン／最高周囲温度 110℃※
- ※ ジャバラ単体の最高周囲温度です。
構造
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | アルミニウム合金 | メタリック塗装 |
| 2 | ヘッドカバー | アルミダイカスト | メタリック塗装 |
| 3 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| 4 | ピストンロッド | 炭素鋼 | 硬質クロームめっき |
| 5 | ピストン | アルミニウム合金 | クロメート |
| 6 | クッションリングA | 圧延鋼材 | 亜鉛クロメート |
| 7 | クッションリングB | 圧延鋼材 | 亜鉛クロメート |
| 8 | 回り止めガイド | 焼結含油合金 | - |
| 9 | クッションバルブ | 鋼線 | 亜鉛三価クロメート |
| 10 | タイロッド | 炭素鋼 | 亜鉛三価クロメート |
| 11 | バネ座金 | 鋼線 | 亜鉛三価クロメート |
| 12 | ピストンナット | 圧延鋼材 | 亜鉛三価クロメート |
| 13 | 止め輪 | バネ用鋼 | 燐酸塩被膜 |
| 14 | バネ座金 | 鋼線 | 亜鉛三価クロメート |
| 15 | タイロッドナット | 圧延鋼材 | 亜鉛三価クロメート |
| 16 | ウェアリング | 樹脂 | - |
| 17 | クッションパッキンホルダー | アルミニウム合金 | - |
| 18 | クッションパッキン | ウレタン | - |
| 19 | ロッドパッキン | NBR | - |
| 20 | ピストンパッキン | NBR | - |
| 21 | クッションバルブパッキン | NBR | - |
| 22 | シリンダチューブガスケット | NBR | - |
| 23 | ピストンガスケット | NBR | Oリング |
| 24 | ロッド先端ナット | 圧延鋼材 | 亜鉛三価クロメート |
- ※ トラニオン形は分解しないでください。詳しくはカタログを参照してください。

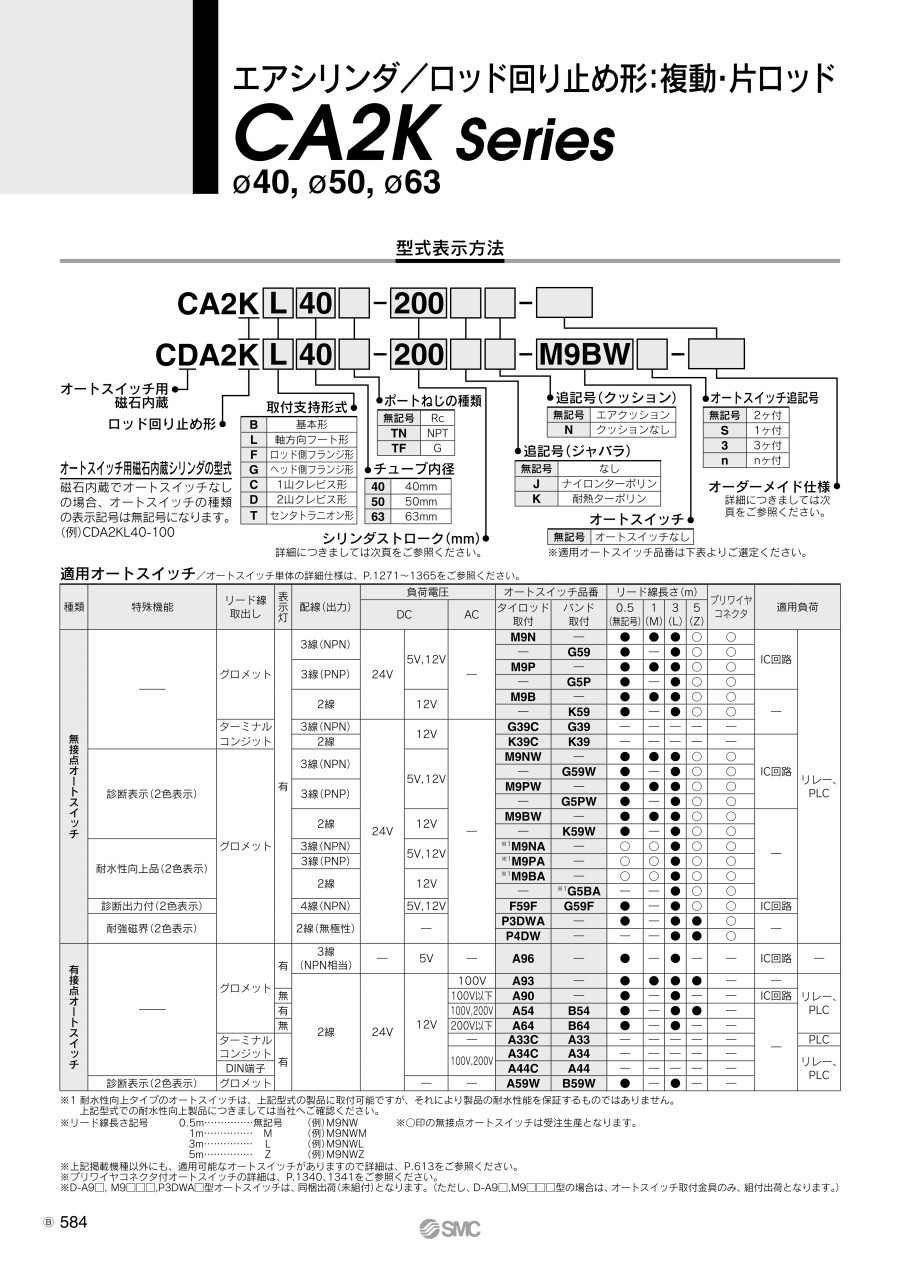

型式表示方法
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
■オーダーメイド仕様：トラニオン金具の取付位置変更の詳細は下記をご参照下さい。
規格表
単位：mm
| チューブ内径 （mm） | ストローク範囲（mm） | A | AL | B | B1 | C | D | E | F | G | H1 | J | KA | M | MM | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ジャバラ無 | ジャバラ付 | |||||||||||||||
| 40 | ～500 | 20～500 | 30 | 27 | 60 | 22 | 44 | 16 | 32 | 10 | 15 | 8 | M8×1.25 | 14 | 11 | M14×1.5 |
| 50 | ～600 | 20～600 | 35 | 32 | 70 | 27 | 52 | 20 | 40 | 10 | 17 | 11 | M8×1.25 | 18 | 11 | M18×1.5 |
| 63 | ～600 | 20～600 | 35 | 32 | 85 | 27 | 64 | 20 | 40 | 10 | 17 | 11 | M10×1.25 | 18 | 14 | M18×1.5 |
| チューブ内径 （mm） | N | P | S | ジャバラ無 | ジャバラ付 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | ZZ | d | e | f | h | L | ZZ | ||||
| 40 | 27 | 1/4 | 84 | 51 | 146 | 56 | 43 | 11.2 | 59 | 1/4ストローク | 154 |
| 50 | 30 | 3/8 | 90 | 58 | 159 | 64 | 52 | 11.2 | 66 | 1/4ストローク | 167 |
| 63 | 31 | 3/8 | 98 | 58 | 170 | 64 | 52 | 11.2 | 66 | 1/4ストローク | 178 |
- ※ 取り付け支持形式別、付属品（オプション）の外形寸法は標準形／複動片ロッドと同一寸法ですのでカタログをご参照ください。
注意・禁止事項
オートスイッチ付きの場合の取り付け可能最小ストロークについて
- ※ オートスイッチの種類、シリンダの取り付け支持形式によって取り付け可能な最小ストロークが変わります。特にセンタトラニオン形の場合は、ご注意ください。（詳細はカタログをご参照ください。）
使用上のご注意
- ※ ピストンロッドに回転トルクを与えるような使用は避けてください。回り止めガイドが変型して、不回転精度が大きくなってしまいます。また、ピストンロッド先端のねじ部にナットをねじ込むときにはピストンロッドが最終端まで引込んだ状態にしてロッド平行部の外に出た部分にスパナ掛けをしてください。
このとき、締め付けトルクが回り止めガイドにかからないように配慮をして締め付けを行ってください。
正しい取り付け図
誤った取り付け図
分解／交換
- ※ ロッドパッキンを交換する場合には、当メーカーサポートセンターへお問い合わせください。ロッドパッキンは組み込まれた位置により、エア漏れが発生する可能性がありますので交換する場合には、当メーカーサポートセンターへお問い合わせください。
回り止めガイドを交換しないでください。回り止めガイドは圧入されていますので、交換する場合はカバーAss’yで交換してください。
その他
- ※ ご使用の前に必ずカタログの「安全上のご注意」「アクチュエータ／共通注意事項」「オートスイッチ／共通注意事項」をご確認ください。
- ※ 商品画像は代表型番です。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,252円 ( 16,777円 ) | 19日目 |
19,027円 ( 20,930円 ) | 19日目 |
24,097円 ( 26,507円 ) | 19日目 |
24,089円 ( 26,498円 ) | 19日目 |
33,743円 ( 37,117円 ) | 19日目 |
26,289円 ( 28,918円 ) | 19日目 |
31,790円 ( 34,969円 ) | 19日目 |
36,658円 ( 40,324円 ) | 19日目 |
40,250円 ( 44,275円 ) | 19日目 |
30,696円 ( 33,766円 ) | 19日目 |
10,987円 ( 12,086円 ) | 19日目 |
10,987円 ( 12,086円 ) | 19日目 |
10,987円 ( 12,086円 ) | 19日目 |
10,987円 ( 12,086円 ) | 19日目 |
11,879円 ( 13,067円 ) | 19日目 |
10,988円 ( 12,087円 ) | 19日目 |
11,879円 ( 13,067円 ) | 19日目 |
11,879円 ( 13,067円 ) | 19日目 |
13,798円 ( 15,178円 ) | 19日目 |
11,945円 ( 13,140円 ) | 19日目 |
11,079円 ( 12,187円 ) | 19日目 |
11,079円 ( 12,187円 ) | 19日目 |
11,360円 ( 12,496円 ) | 19日目 |
11,360円 ( 12,496円 ) | 19日目 |
11,360円 ( 12,496円 ) | 6日目 |
21,459円 ( 23,605円 ) | 19日目 |
14,824円 ( 16,306円 ) | 19日目 |
11,360円 ( 12,496円 ) | 19日目 |
11,640円 ( 12,804円 ) | 19日目 |
11,640円 ( 12,804円 ) | 19日目 |
11,639円 ( 12,803円 ) | 19日目 |
15,334円 ( 16,867円 ) | 19日目 |
11,639円 ( 12,803円 ) | 19日目 |
11,922円 ( 13,114円 ) | 19日目 |
11,922円 ( 13,114円 ) | 19日目 |
11,921円 ( 13,113円 ) | 19日目 |
12,201円 ( 13,421円 ) | 19日目 |
12,201円 ( 13,421円 ) | 19日目 |
12,484円 ( 13,732円 ) | 19日目 |
12,483円 ( 13,731円 ) | 19日目 |
16,882円 ( 18,570円 ) | 19日目 |
17,913円 ( 19,704円 ) | 19日目 |
13,043円 ( 14,347円 ) | 19日目 |
13,043円 ( 14,347円 ) | 19日目 |
14,116円 ( 15,528円 ) | 19日目 |
13,605円 ( 14,966円 ) | 19日目 |
13,605円 ( 14,966円 ) | 19日目 |
18,940円 ( 20,834円 ) | 19日目 |
14,166円 ( 15,583円 ) | 19日目 |
14,165円 ( 15,582円 ) | 19日目 |
14,727円 ( 16,200円 ) | 19日目 |
14,727円 ( 16,200円 ) | 19日目 |
15,287円 ( 16,816円 ) | 19日目 |
15,848円 ( 17,433円 ) | 19日目 |
15,848円 ( 17,433円 ) | 19日目 |
19,667円 ( 21,634円 ) | 19日目 |
16,971円 ( 18,668円 ) | 19日目 |
18,093円 ( 19,902円 ) | 19日目 |
19,214円 ( 21,135円 ) | 19日目 |
10,988円 ( 12,087円 ) | 19日目 |
詳細情報
基本情報
ロッドカバー、ヘッドカバー形状変更により質量削減。
【特長】
・質量最大15％削減
・ロッド回り止め形：複動・片ロッドタイプ
・エアクッション制御が容易
・小型オートスイッチから耐強磁界オートスイッチまで取付可能
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
商品担当おすすめ
SMC
エアシリンダ ロッド回り止め形 複動・片ロッド MBKシリーズ
ロッドカバー、ヘッドカバーの形状変更により質量を削減しました。最大1,000mm／s（全サイズ）と高速で、高負荷にも対応しています。
SMC
角形チューブ形エアシリンダ ロッド回り止め形 複動・片ロッド MB1Kシリーズ
4面に小型オートスイッチの取り付けが可能です。ファスナーによりオートスイッチ取り付け溝内へのゴミ・異物の混入、堆積を防止します（オプション）。
エアシリンダ ロッド回り止め形 複動・片ロッド CA2Kシリーズのレビュー
この商品のレビューはありません
