角形チューブ形エアシリンダ ロッド回り止め形 複動・片ロッド MB1Kシリーズ

外形図

標準形

基本形／（B）

製品仕様

JIS記号（エアクッション）

製品仕様

• 使用流体：空気
• 保証耐圧力：1.5MPa
• 最高使用圧力：1MPa
• 最低使用圧力：0.05MPa
• 周囲温度および使用流体温度（オートスイッチなし）：-10～+70℃（ただし凍結なきこと）
• 周囲温度および使用流体温度（オートスイッチ付き）：-10～+60℃
• 給油：無給油
• 使用ピストン速度：50～1,000mm/s
• ストローク長さの許容差※：～250：（0～+1）／251～1,000：（0～+1.4）／1,001～1,500：（0～+1.8）
• クッション：エアクッションまたはラバークッション
• 接続口径（Rc、NPT、G）：1/8（チューブ内径32mm）、1/4（チューブ内径40mm・50mm）、3/8（チューブ内径63mm・80mm）、1/2（チューブ内径100mm）
• 取り付け支持形式：基本形、フート形、ロッド側フランジ形、ヘッド側フランジ形、1山クレビス形、2山クレビス形
• ロッド不回転精度：±0.5°（チューブ内径32mm・40mm・50mm・63mm）、±0.3°（チューブ内径80mm・100mm）
• 許容回転トルク：0.25N・m以下（チューブ内径32mm）、0.45N・m以下（チューブ内径45mm）、0.64N・m以下（チューブ内径50mm・63mm）、0.79N・m以下（チューブ内径80mm）、0.93N・m以下（チューブ内径100mm）

※クッション機構による吸収可能な運動エネルギーは複動形：片ロッドと同一です。

構造

※エアクッションなしの場合は、ラバークッション付きとなります。
なおピストンの両側にダンパが装着されることにより、φ32（チューブ内径32mm）・φ40（チューブ内径40mm）は6mm、φ50（チューブ内径50mm）・φ63（チューブ内径63mm）は8mm、φ80（チューブ内径80mm）・φ100（チューブ内径100mm）は10mm全長が長くなります。

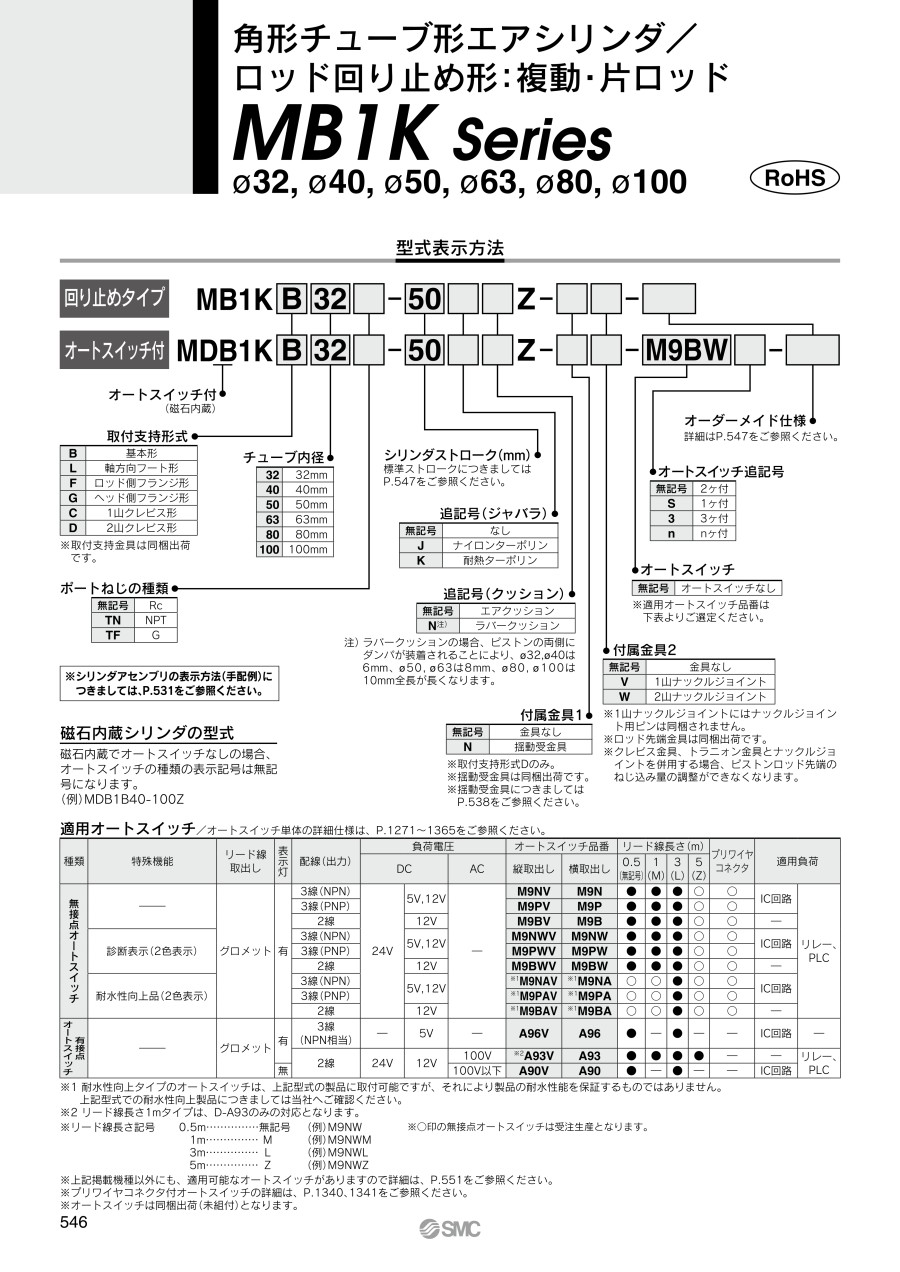

型式表示方法

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

規格表

単位：mm

注意・禁止事項

• ※ 商品画像は代表型番です。
• ※ 取り付け支持形式別の外形寸法は、標準形：片ロッドと同一です。詳細につきましては、カタログをご参照ください。
• ※ 上記以外の情報につきましてはカタログをご覧ください。
