商品情報

■スイッチの詳細は、こちらをご参照下さい。
■リード線コネクタの詳細は、こちらをご参照下さい。

■オーダーメイド仕様：ポート位置関係の特殊の詳細は下記をご参照下さい。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

仕様

ポートねじの種類

取付支持形式

オーダーメイド仕様

オーダーメイド仕様（ポートの位置）

形式

オートスイッチ（テーブル部）

リード線長さ（テーブル部）

(m)

スイッチ数（テーブル部）

最小発注数量

12	32	0.025～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
15	32	0.025～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
30	32	0.025～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
150	32	0.025～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
250	32	0.025～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
400	32	0.025～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
500	32	0.025～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
100	40	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
400	40	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
15	50	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
30	50	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
50	50	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
65	50	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
120	50	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
150	50	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
250	50	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
400	50	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
460	50	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
650	50	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
80	63	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
150	63	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
175	63	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
250	63	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
350	63	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
370	63	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
450	63	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
650	63	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
800	63	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
25	80	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
110	80	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
275	80	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
320	80	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
600	80	0.01～0.7	磁石なし	Rc	基本形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
100	32	0.025～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
450	32	0.025～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
500	32	0.025～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
50	40	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
64	40	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
110	40	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
250	40	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
300	40	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
500	40	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
50	50	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
50	50	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
400	50	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
400	50	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
600	50	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
75	63	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
350	63	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
400	63	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
10	80	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
108	80	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
125	80	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
160	80	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
450	80	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
70	100	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
70	100	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
175	100	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個
175	100	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ヘッド側加圧時	-	-	-	1個
300	100	0.01～0.7	磁石なし	Rc	1山クレビス形	なし	-	低摩擦の方向：ロッド側加圧時	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

10,768円 ( 11,845円 )	19日目
10,768円 ( 11,845円 )	19日目
10,996円 ( 12,096円 )	19日目
11,458円 ( 12,604円 )	19日目
12,581円 ( 13,839円 )	19日目
14,258円 ( 15,684円 )	19日目
15,380円 ( 16,918円 )	19日目
11,366円 ( 12,503円 )	19日目
15,295円 ( 16,825円 )	19日目
13,938円 ( 15,332円 )	19日目
14,444円 ( 15,888円 )	19日目
14,444円 ( 15,888円 )	19日目
15,053円 ( 16,558円 )	19日目
16,181円 ( 17,799円 )	19日目
16,689円 ( 18,358円 )	19日目
18,932円 ( 20,825円 )	19日目
22,305円 ( 24,536円 )	19日目
25,196円 ( 27,716円 )	19日目
27,909円 ( 30,700円 )	19日目
18,513円 ( 20,364円 )	19日目
19,728円 ( 21,701円 )	19日目
20,335円 ( 22,369円 )	19日目
22,159円 ( 24,375円 )	19日目
24,590円 ( 27,049円 )	19日目
25,806円 ( 28,387円 )	19日目
27,021円 ( 29,723円 )	19日目
31,883円 ( 35,071円 )	19日目
36,189円 ( 39,808円 )	19日目
18,840円 ( 20,724円 )	19日目
21,645円 ( 23,810円 )	19日目
26,561円 ( 29,217円 )	19日目
28,496円 ( 31,346円 )	19日目
34,975円 ( 38,473円 )	19日目
11,593円 ( 12,752円 )	19日目
15,527円 ( 17,080円 )	19日目
16,081円 ( 17,689円 )	19日目
11,407円 ( 12,548円 )	19日目
11,788円 ( 12,967円 )	19日目
12,435円 ( 13,679円 )	19日目
14,023円 ( 15,425円 )	19日目
14,686円 ( 16,155円 )	19日目
17,304円 ( 19,034円 )	19日目
15,146円 ( 16,661円 )	19日目
15,146円 ( 16,661円 )	19日目
23,007円 ( 25,308円 )	19日目
23,007円 ( 25,308円 )	19日目
27,494円 ( 30,243円 )	19日目
18,932円 ( 20,825円 )	19日目
25,619円 ( 28,181円 )	19日目
26,834円 ( 29,517円 )	19日目
20,790円 ( 22,869円 )	19日目
23,141円 ( 25,455円 )	19日目
23,141円 ( 25,455円 )	19日目
24,542円 ( 26,996円 )	19日目
32,264円 ( 35,490円 )	19日目
25,484円 ( 28,032円 )	19日目
25,484円 ( 28,032円 )	19日目
29,036円 ( 31,940円 )	19日目
29,036円 ( 31,940円 )	19日目
33,478円 ( 36,826円 )	19日目

...

基本情報

基本情報

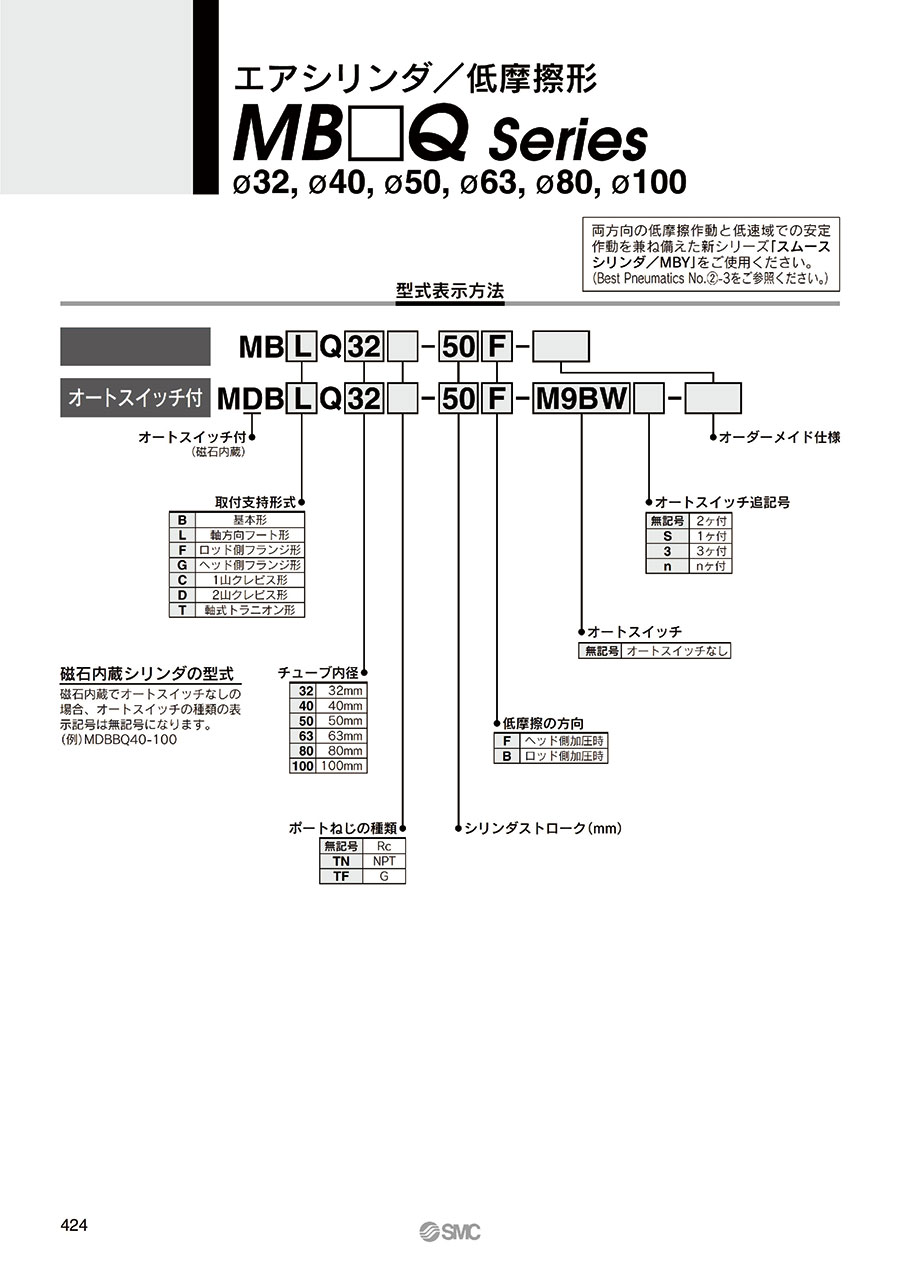

※本シリーズは、両方向の低摩擦作動と低速域での安定作動を兼ね備えた新シリーズ「スムースシリンダ／MBY」に移行しております。

【特長】
・カバー形状変更により最大質量10％軽量化
・設置状況に合った取付支持が可能
・取付自由度の向上
・オートスイッチ付（MDB□Q）

ご注意

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。
