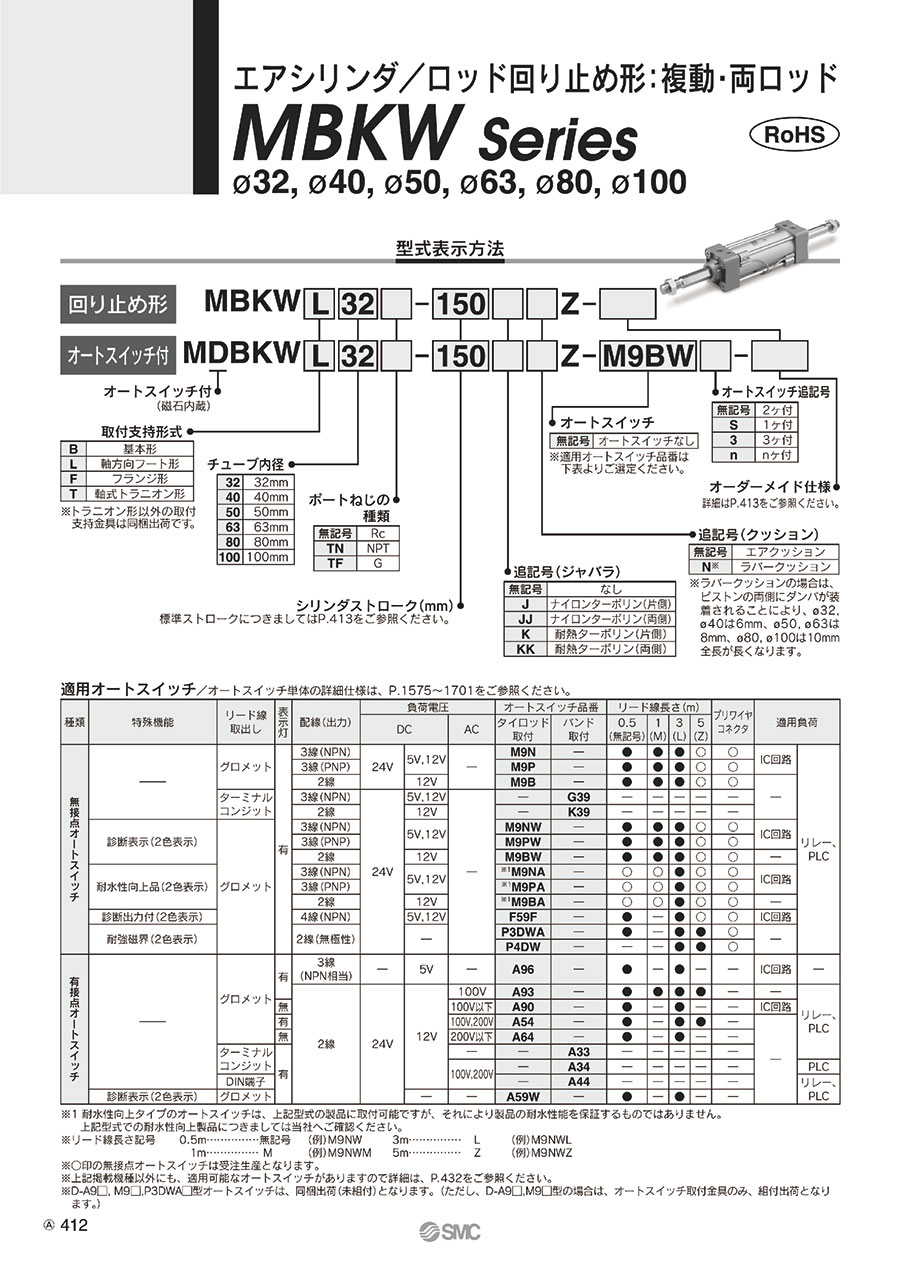

エアシリンダ ロッド回り止め形 複動・両ロッド MBKWシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 12,275円～67,536円特別価格
- 税込単価
- 13,503円～74,290円特別価格
カバー形状変更により最大質量10％軽量化したエアシリンダ。【特長】・設置状況に...
詳細情報を確認する商品情報
外形図
標準形
単位：mm
基本形／（B）
基本形／（B）
製品仕様
表示記号（複動タイプ）
| チューブ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|
| 作動方式 | 複動両ロッド | |||||
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 最低使用圧力 | 0.05MPa | |||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（ただし凍結なきこと） オートスイッチ付：-10～+60℃（ただし凍結なきこと） | |||||
| 給油 | 無給油 | |||||
| 使用ピストン速度 | 50～1,000mm/s | |||||
| ストローク長さの許容差 | ～250：（0～+1.0），251～800：（0～+1.4） | |||||
| クッション注） | エアクッションまたはラバークッション | |||||
| 接続口径（Rc、NPT、G） | 1/8 | 1/4 | 3/8 | 1/2 | ||
| 取付支持形式 | 基本形、フート形、ロッド側フランジ形、軸式トラニオン形 | |||||
| ロッド不回転精度 | ±0.5° | ±0.5° | ±0.3° | |||
| 許容回転トルク N・m以下 | 0.25 | 0.45 | 0.64 | 0.79 | 0.93 | |
注）クッション機構による吸収可能な運動エネルギーは複動形：片ロッドと同一です。
ジャバラ材質
| 記号 | ジャバラ材質 | 最高周囲温度 |
|---|---|---|
| J | ナイロンターポリン | 70℃ |
| K | 耐熱ターポリン | 110℃※ |
※ジャバラ単体の最高周囲温度です。
質量表／アルミチューブ
単位：kg
| チューブ内径 （mm） | 32 | 40 | 50 | 63 | 80 | 100 | |
|---|---|---|---|---|---|---|---|
| 基準質量 | 基本形 | 0.56 | 0.77 | 1.34 | 1.60 | 2.99 | 4.10 |
| フート形 | 0.68 | 0.91 | 1.56 | 1.88 | 3.49 | 4.76 | |
| フランジ形 | 0.85 | 1.14 | 1.79 | 2.39 | 4.44 | 7.41 | |
| トラニオン形 | 0.85 | 1.13 | 1.82 | 2.40 | 4.54 | 7.77 | |
| 50ストローク当りの割増質量 | 全取付金具 | 0.16 | 0.23 | 0.37 | 0.38 | 0.60 | 0.79 |
| 付属金具 | 1山ナックル | 0.15 | 0.23 | 0.26 | 0.26 | 0.60 | 0.83 |
| 2山ナックル（ピン付） | 0.22 | 0.37 | 0.43 | 0.43 | 0.87 | 1.27 | |
計算方法
例）MBKWB32-100Z（基本形、φ32（直径32mm）、100st）
- 基準質量：0.56（基本形、φ32（直径32mm））
- 割増質量：0.16／50ストローク
0.56+0.16×100/50=0.88kg
ポート・クッションバルブの位置関係
規格表
単位：mm
| チューブ 内径（mm） | A | AL | B | B1 | C | D | E | F | G | H | H1 | J | K | KA | KB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 22 | 19.5 | 46 | 17 | 32.5 | 12 | 30 | 13 | 13 | 47 | 6 | M6×1 | 6 | 12.2 | 10 |
| 40 | 30 | 27 | 52 | 22 | 38 | 16 | 35 | 13 | 14 | 51 | 8 | M6×1 | 6 | 14.2 | 14 |
| 50 | 35 | 32 | 65 | 27 | 46.5 | 20 | 40 | 14 | 15.5 | 58 | 11 | M8×1.25 | 7 | 19 | 18 |
| 63 | 35 | 32 | 75 | 27 | 56.5 | 20 | 45 | 14 | 16.5 | 58 | 11 | M8×1.25 | 7 | 19 | 18 |
| 80 | 40 | 37 | 95 | 32 | 72 | 25 | 45 | 20 | 19 | 72 | 13 | M10×1.5 | 10 | 23 | 22 |
| 100 | 40 | 37 | 114 | 41 | 89 | 30 | 55 | 20 | 19 | 72 | 16 | M10×1.5 | 10 | 27 | 26 |
| チューブ 内径（mm） | MA | MB | MM | N | P | S※ | V | W | ZZ※ |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 16 | 4 | M10×1.25 | 27 | 1/8 | 84 | 4 | 6.5 | 178 |
| 40 | 16 | 4 | M14×1.5 | 27 | 1/4 | 84 | 4 | 9 | 186 |
| 50 | 16 | 5 | M18×1.5 | 31.5 | 1/4 | 94 | 5 | 10.5 | 210 |
| 63 | 16 | 5 | M18×1.5 | 31.5 | 3/8 | 94 | 9 | 12 | 210 |
| 80 | 16 | 5 | M22×1.5 | 38 | 3/8 | 114 | 11.5 | 14 | 258 |
| 100 | 16 | 5 | M26×1.5 | 38 | 1/2 | 114 | 17 | 15 | 258 |
注意・禁止事項
- ※ エアクッションなしの場合は、ラバークッション付きとなります。なおピストンの両側にダンパが装着されることにより、φ32（直径32mm）・φ40（直径40mm）は6mm、φ50（直径50mm）・φ63（直径63mm）は8mm、φ80（直径80mm）・φ100（直径100mm）は10mm全長が長くなります。
- ※ 商品画像は代表型番になっております。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,275円 ( 13,503円 ) | 19日目 |
16,063円 ( 17,669円 ) | 19日目 |
14,628円 ( 16,091円 ) | 19日目 |
14,806円 ( 16,287円 ) | 19日目 |
15,086円 ( 16,595円 ) | 19日目 |
16,091円 ( 17,700円 ) | 19日目 |
14,592円 ( 16,051円 ) | 19日目 |
20,570円 ( 22,627円 ) | 19日目 |
18,564円 ( 20,420円 ) | 19日目 |
19,813円 ( 21,794円 ) | 19日目 |
42,348円 ( 46,583円 ) | 19日目 |
33,870円 ( 37,257円 ) | 19日目 |
37,403円 ( 41,143円 ) | 19日目 |
19,668円 ( 21,635円 ) | 19日目 |
19,545円 ( 21,500円 ) | 19日目 |
22,598円 ( 24,858円 ) | 19日目 |
22,672円 ( 24,939円 ) | 19日目 |
28,516円 ( 31,368円 ) | 19日目 |
30,210円 ( 33,231円 ) | 19日目 |
36,551円 ( 40,206円 ) | 19日目 |
36,344円 ( 39,978円 ) | 19日目 |
35,078円 ( 38,586円 ) | 19日目 |
36,235円 ( 39,859円 ) | 19日目 |
42,418円 ( 46,660円 ) | 19日目 |
47,400円 ( 52,140円 ) | 19日目 |
15,318円 ( 16,850円 ) | 19日目 |
17,046円 ( 18,751円 ) | 19日目 |
19,668円 ( 21,635円 ) | 19日目 |
24,535円 ( 26,989円 ) | 19日目 |
37,168円 ( 40,885円 ) | 19日目 |
36,243円 ( 39,867円 ) | 19日目 |
34,284円 ( 37,712円 ) | 19日目 |
35,626円 ( 39,189円 ) | 19日目 |
37,993円 ( 41,792円 ) | 19日目 |
38,934円 ( 42,827円 ) | 19日目 |
21,464円 ( 23,610円 ) | 19日目 |
14,555円 ( 16,011円 ) | 19日目 |
20,803円 ( 22,883円 ) | 19日目 |
15,150円 ( 16,665円 ) | 19日目 |
15,774円 ( 17,351円 ) | 19日目 |
15,460円 ( 17,006円 ) | 19日目 |
17,270円 ( 18,997円 ) | 19日目 |
16,288円 ( 17,917円 ) | 19日目 |
18,382円 ( 20,220円 ) | 19日目 |
21,980円 ( 24,178円 ) | 19日目 |
27,768円 ( 30,545円 ) | 19日目 |
21,848円 ( 24,033円 ) | 19日目 |
23,523円 ( 25,875円 ) | 19日目 |
22,316円 ( 24,548円 ) | 19日目 |
29,379円 ( 32,317円 ) | 19日目 |
27,615円 ( 30,377円 ) | 19日目 |
32,998円 ( 36,298円 ) | 19日目 |
33,383円 ( 36,721円 ) | 19日目 |
21,768円 ( 23,945円 ) | 19日目 |
24,155円 ( 26,571円 ) | 19日目 |
22,751円 ( 25,026円 ) | 19日目 |
23,162円 ( 25,478円 ) | 19日目 |
25,526円 ( 28,079円 ) | 19日目 |
24,141円 ( 26,555円 ) | 19日目 |
26,915円 ( 29,607円 ) | 19日目 |
詳細情報
基本情報
カバー形状変更により最大質量10％軽量化したエアシリンダ。
【特長】
・設置状況に合った取り付け指示が可能
・取り付け自由度の向上
商品担当おすすめ
SMC
エアシリンダ ロッド回り止め形 複動・両ロッド CA2KWシリーズ
エアシリンダ／ロッド回り止め形：複動･両ロッドとなります。ロッドカバー、ヘッドカバーの形状変更により質量を削減しました。エアクッション制御が容易です。
SMC
薄形シリンダ ロッド回り止め形 複動・両ロッド CQ2KWシリーズ
薄形シリンダ／ロッド回り止め形：複動･両ロッドとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現します。
SMC
エアシリンダ ロッド回り止め形 複動・両ロッド CG1KWシリーズ
エアシリンダ／ロッド回り止め形：複動･両ロッドとなります。基本形にトラニオン取り付けタップなし形状を追加設定しました。シンプル構造により異物たまりができません。
よくあるご質問（FAQ）
衝撃（振動や衝突音）が発生します。
この衝撃の繰り返しは、シリンダや機械の耐久性に影響を及ぼします。
ストロークエンドで発生する衝撃を吸収するため、目的に合わせて以下の2種類のクッション機構が有ります。
・ラバークッション・・・ウレタンゴムを設けて、衝突音を軽減します。(クッション効果は少し)
・エアクッション・・・・ストロークエンド手前で背圧を高め、衝撃を吸収します。（クッション効果あり）
注）マグネットのみの部品出荷は、対応していません。
