商品情報

外形図

基本形／CA2WBH

単位：mm

片側ジャバラ付き

ジャバラ付き

製品仕様

JIS記号（クッションなし）

チューブ内径（mm）	40	50	63	80	100
形式	エアハイドロタイプ
使用流体	タービン油
作動方式	複動
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.16MPa
使用ピストン速度	0.5～300mm/s
周囲温度および使用流体温度	5～60℃
クッション	なし
ストローク長さの許容差	～250^st：0～+1.0 251～750^st：0～+1.4
取付支持形式	基本形、軸方向フート形、ロッド側フランジ形、センタトラニオン形

ストローク表

チューブ内径	標準ストローク
40	25、50、75、100、125、150、175、200、250、300、350、400、450、500
50,63	25、50、75、100、125、150、175、200、250、300、350、400、450、500、600
80,100	25、50、75、100、125、150、175、200、250、300、350、400、450、500、600、700

※オートスイッチ付きの場合には、カタログのオートスイッチ取り付け可能最小ストローク表もご参照ください。

質量表／アルミチューブ（鉄チューブ）

単位：kg

チューブ内径（mm）		40	50	63	80	100
基準質量	基本形	1.03 （1.08）	1.59 （1.64）	2.26 （2.30）	3.94 （4.09）	5.57 （5.78）
	軸方向フート形	1.22 （1.27）	1.81 （1.86）	2.59 （2.63）	4.61 （4.76）	6.65 （6.77）
	フランジ形	1.40 （1.45）	2.05 （2.09）	3.05 （3.09）	5.39 （5.55）	7.49 （7.70）
	トラニオン形	1.39 （1.49）	2.07 （2.18）	3.06 （3.25）	5.49 （5.78）	7.85 （8.24）
50ストローク当りの割増質量	全取付金具（鉄チューブのトラニオン形除く）	0.30 （0.35）	0.40 （0.47）	0.50 （0.55）	0.71 （0.89）	0.92 （1.15）
50ストローク当りの割増質量	鉄チューブのトラニオン形	（0.44）	（0.58）	（0.77）	（1.06）	（1.35）
付属金具	1山ナックル	0.23	0.26	0.26	0.60	0.83
付属金具	2山ナックル（ピン付）	0.37	0.43	0.43	0.87	1.27

※（）内数値は鉄チューブタイプの場合です。

計算方法

例：CA2WLH40-100（軸方向フート形、φ40（直径40mm）、100st）

基準質量：1.22（軸方向フート形、φ40（直径40mm））
割増質量：0.30／50ストローク
シリンダストローク：100ストローク

1.22+0.30×100/50=1.82kg

構造

番号	名称	材質	備考
1	ロッドカバー	アルミニウム合金	メタリック塗装
2	シリンダチューブ	アルミニウム合金	硬質アルマイト
3	ピストンロッド	炭素鋼	硬質クロームめっき
4	ピストン	アルミニウム合金	クロメート
5	ブッシュ	軸受合金	-
6	バネ座金	圧延鋼材	ユニクロ
7	タイロッドナット	圧延鋼材	ニッケルめっき
8	タイロッド	炭素鋼	亜鉛クロメート
9	スクレーパ	NBR	-
10	ロッドパッキン	NBR	-
11	ピストンパッキン	NBR	-
12	シリンダチューブガスケット	NBR	-
13	ピストンガスケット	NBR	-
14	ピストンホルダー	ウレタン	-
15	ロッド先端ナット	圧延鋼材	ニッケルめっき
16	エア抜きバルブ	クロムモリブデン鋼	黒色亜鉛クロメート
17	チェックボール	軸受鋼	-

※トラニオン形は分解しないでください。詳しくはカタログをご覧ください。

■オーダーメイド仕様：タイロッド、クッションバルブ、タイロッドナット等のステンレス鋼の詳細は下記をご参照下さい。

規格表

単位：mm

チューブ内径（mm）	ストローク範囲（mm）		A	AL	B	B₁	C	D	E	F	G	H₁	J	K	KA	M	MM	N
チューブ内径（mm）	ジャバラ無	ジャバラ付	A	AL	B	B₁	C	D	E	F	G	H₁	J	K	KA	M	MM	N
40	～500	20～500	30	27	60	22	44	16	32	10	15	8	M8×1.25	6	14	11	M14×1.5	27
50	～600	20～600	35	32	70	27	52	20	40	10	17	11	M8×1.25	7	18	11	M18×1.5	30
63	～600	20～600	35	32	85	27	64	20	40	10	17	11	M10×1.25	7	18	14	M18×1.5	31
80	～750	20～750	40	37	102	32	78	25	52	14	21	13	M12×1.75	11	22	17	M22×1.5	37
100	～750	20～750	40	37	116	41	92	30	52	14	21	16	M12×1.75	11	26	17	M26×1.5	40

チューブ内径（mm）	P	S	ジャバラ無		ジャバラ付（片側）						（両側）
チューブ内径（mm）	P	S	H	ZZ	d	e	f	h	L	ZZ	ZZ
40	1/4	84	51	186	56	43	11.2	59	1/4ストローク	194	202
50	3/8	90	58	206	64	52	11.2	66	1/4ストローク	214	222
63	3/8	98	58	214	64	52	11.2	66	1/4ストローク	222	230
80	1/2	116	71	258	76	65	12.5	80	1/4ストローク	267	276
100	1/2	126	72	270	76	65	14.0	81	1/4ストローク	279	288

注意・禁止事項

※ オートスイッチ付きの場合の取り付け可能最小ストロークについて：オートスイッチの種類、シリンダの取り付け支持形式によって取り付け可能な最小ストロークが変わります。特にセンタトラニオン形の場合は、ご注意ください。（詳細につきましてはカタログをご覧ください。）
※ 上記以外の情報につきましてはカタログをご覧ください。

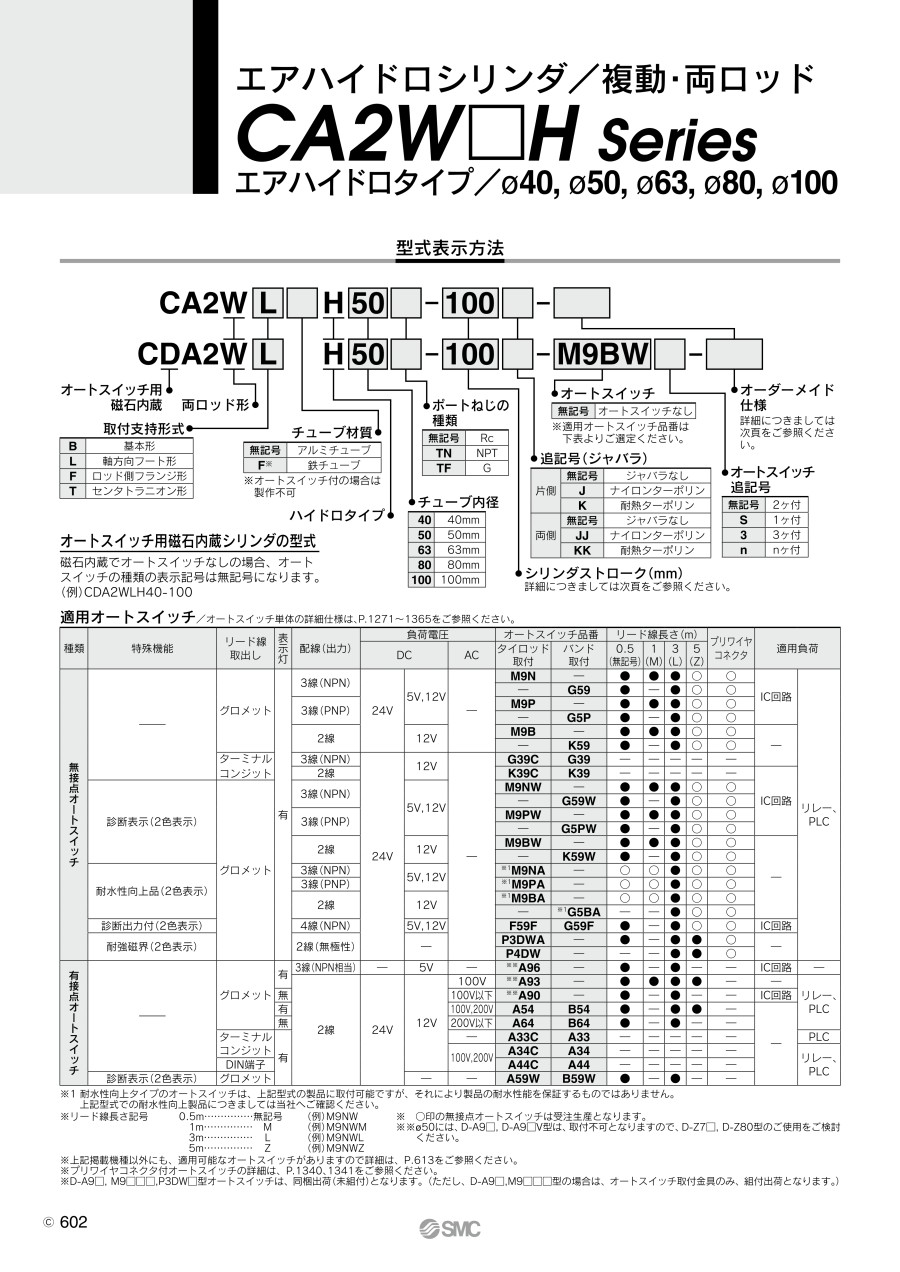

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

仕様

ポートねじの種類

取付支持形式

ジャバラ

チューブ材質

オーダーメイド仕様

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

100	63	磁石なし	Rc	基本形	ジャバラなし	鉄チューブ	なし	-	-	-	1個
50	80	磁石なし	Rc	基本形	ジャバラなし	鉄チューブ	なし	-	-	-	1個
50	40	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
75	40	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
100	40	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
500	40	磁石なし	G	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
50	50	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
40	63	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
65	63	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
100	63	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
125	63	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
175	63	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
200	63	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
250	63	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
300	63	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
50	63	磁石なし	G	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
400	63	磁石なし	G	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
25	80	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
50	80	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
125	80	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
150	80	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
200	80	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
600	80	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
50	100	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
75	100	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
175	100	磁石なし	Rc	基本形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
130	50	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	鉄チューブ	なし	-	-	-	1個
50	80	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	鉄チューブ	なし	-	-	-	1個
75	40	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
100	40	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
120	40	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
125	40	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
25	50	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
30	50	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
50	50	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
130	50	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
150	50	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
25	63	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
30	63	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
50	63	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
100	63	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
150	63	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
175	63	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
23	80	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
30	80	磁石なし	Rc	ロッド側フランジ形	両側ナイロンターポリン	アルミチューブ	なし	-	-	-	1個
50	80	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
75	80	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
150	80	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
500	80	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
40	100	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
50	100	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
75	100	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
125	100	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
220	100	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
250	100	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
300	100	磁石なし	Rc	ロッド側フランジ形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
100	40	磁石なし	Rc	軸方向フート形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
300	40	磁石なし	Rc	軸方向フート形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
50	50	磁石なし	Rc	軸方向フート形	ジャバラなし	アルミチューブ	なし	-	-	-	1個
60	50	磁石なし	Rc	軸方向フート形	ジャバラなし	アルミチューブ	なし	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

22,566円 ( 24,823円 )	19日目
20,390円 ( 22,429円 )	19日目
12,435円 ( 13,679円 )	19日目
13,805円 ( 15,186円 )	19日目
13,370円 ( 14,707円 )	19日目
20,850円 ( 22,935円 )	19日目
15,287円 ( 16,816円 )	19日目
18,380円 ( 20,218円 )	19日目
19,028円 ( 20,931円 )	19日目
22,566円 ( 24,823円 )	19日目
20,336円 ( 22,370円 )	19日目
21,646円 ( 23,811円 )	19日目
22,306円 ( 24,537円 )	19日目
23,614円 ( 25,975円 )	19日目
24,923円 ( 27,415円 )	19日目
20,340円 ( 22,374円 )	19日目
29,555円 ( 32,511円 )	19日目
19,642円 ( 21,606円 )	19日目
20,389円 ( 22,428円 )	19日目
22,634円 ( 24,897円 )	19日目
23,382円 ( 25,720円 )	19日目
24,877円 ( 27,365円 )	19日目
36,845円 ( 40,530円 )	19日目
24,216円 ( 26,638円 )	19日目
25,245円 ( 27,770円 )	19日目
29,358円 ( 32,294円 )	19日目
18,653円 ( 20,518円 )	19日目
21,886円 ( 24,075円 )	19日目
13,650円 ( 15,015円 )	19日目
14,117円 ( 15,529円 )	19日目
14,585円 ( 16,044円 )	19日目
14,585円 ( 16,044円 )	19日目
16,526円 ( 18,179円 )	19日目
16,035円 ( 17,639円 )	19日目
16,035円 ( 17,639円 )	19日目
18,653円 ( 20,518円 )	19日目
18,653円 ( 20,518円 )	19日目
18,745円 ( 20,620円 )	19日目
19,408円 ( 21,349円 )	19日目
19,408円 ( 21,349円 )	19日目
20,717円 ( 22,789円 )	19日目
22,026円 ( 24,229円 )	19日目
22,673円 ( 24,940円 )	19日目
21,137円 ( 23,251円 )	19日目
28,056円 ( 30,862円 )	19日目
21,885円 ( 24,074円 )	19日目
22,634円 ( 24,897円 )	19日目
24,878円 ( 27,366円 )	19日目
35,350円 ( 38,885円 )	19日目
26,087円 ( 28,696円 )	19日目
26,087円 ( 28,696円 )	19日目
27,114円 ( 29,825円 )	19日目
29,172円 ( 32,089円 )	19日目
38,191円34,371円 ( 37,808円 )	19日目
34,314円 ( 37,745円 )	19日目
36,371円 ( 40,008円 )	19日目
14,117円 ( 15,529円 )	19日目
17,857円 ( 19,643円 )	19日目
16,389円 ( 18,028円 )	19日目
16,696円 ( 18,366円 )	19日目

...

基本情報

基本情報

質量最大15％削減した、複動・両ロッドのエアシリンダ。
【特長】
・ハイドロタイプ
・ジャバラ材質（J）：ナイロンターポリン/最高周囲温度 70℃
・ジャバラ材質（K）：耐熱ターポリン/最高周囲温度 110℃（ジャバラ単体の最高周囲温度です）
