エアシリンダ複動・片ロッド JMBシリーズ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 9,309円～45,769円特別価格

税込単価: 10,240円～50,346円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアシリンダ標準形複動・片ロッド CG1シリーズ

4.5

通常価格(税別)： 3,933円 (税込価格：4,326円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアシリンダ標準形複動・片ロッド MBシリーズ

4.5

通常価格(税別)： 9,096円 (税込価格：10,006円)

通常出荷日：在庫品1日目

オートスイッチ付き（磁石内蔵）のエアシリンダ。【特長】・省エア最大29％削減...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
ブロック形
付加機能
標準
環境・用途
標準
エンドロック
なし
バルブ
なし
クッション
無調整エアクッション+ラバークッション併用
使用圧力 (MPa)
0.05～0.7
仕様
磁石内蔵
取付支持形式
基本形
周囲温度 (℃)
5～60
ロッド先端金具
金具なし

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

取り扱い説明書はこちら

未確定：候補が624型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

基本形／JMDBB

製品仕様

作動方式	複動片ロッド
使用流体	空気
保証耐圧力	1.0MPa
最高使用圧力	0.7MPa*1
最低使用圧力	0.05MPa
周囲温度および使用流体温度	5～60℃
給油	不要（無給油）
使用ピストン速度※	50～500mm/s^注1）
ストローク長さの許容差	0～2
クッション	無調整エアクッション+ラバークッション併用
接続口径（Rc、NPT、G）	1/8（チューブ内径32mm／40mm／45mm／50mm／56mm）・1/4（チューブ内径63mm／67mm／80mm／85mm）・3/8（チューブ内径100mm）
取付支持形式	基本形

※ 選定されたシステム構成によっては、速度を満足しない場合があります。
注1）最高使用圧力、使用ピストン速度はMBシリーズとは異なります。

標準ストローク表

チューブ内径（mm）	標準ストローク（mm）	製作可能最大ストローク
32	25、50、75、100、125、150、175、200、250、300	300
40	25、50、75、100、125、150、175、200、250、300	300
45	25、50、75、100、125、150、175、200、250、300	300
50	25、50、75、100、125、150、175、200、250、300、350、400	400
56	25、50、75、100、125、150、175、200、250、300、350、400	400
63	25、50、75、100、125、150、175、200、250、300、350、400	400
67	25、50、75、100、125、150、175、200、250、300、350、400	400
80	25、50、75、100、125、150、175、200、250、300、350、400、450、500	500
85	25、50、75、100、125、150、175、200、250、300、350、400、450、500	500
100	25、50、75、100、125、150、175、200、250、300、350、400、450、500	500

質量表

単位：kg

チューブ内径（mm）		32	40	45	50	56	63	67	80	85	100
基準質量	基本形	0.21	0.30	0.32	0.62	0.69	0.88	1.03	1.54	1.91	2.56
50ストローク当りの割増質量		0.11	0.17	0.18	0.19	0.20	0.20	0.24	0.32	0.38	0.46

計算方法

例）JMDBB32-100（基本形、φ32（直径32mm）、100st）

基準質量：0.21（基本形、φ32（直径32mm））
割増質量：0.11／50ストローク
シリンダストローク：100ストローク

0.21+0.11×100/50=0.43kg

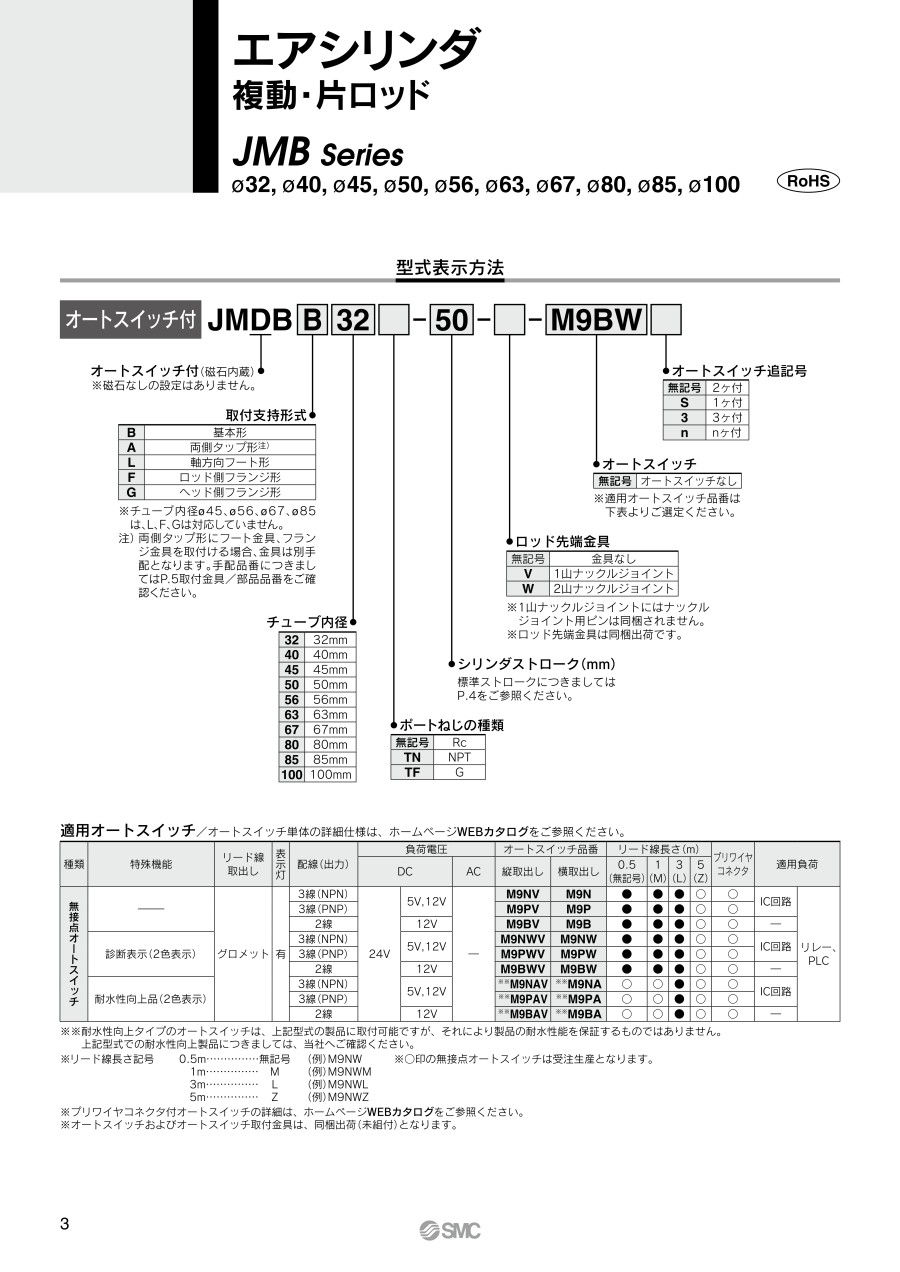

型式表示方法

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

規格表

単位：mm

チューブ内径（mm）	ストローク範囲（mm）	A	AL	B	B₁	C	D	E	F	G	H	H₁	J	K	KA	M	MM	N	P	S	ZZ
32	～300	22	19.5	42	17	31	10	24	8	9	38	6	M5×0.8	5.5	8	8	M10×1.25	18	1/8	63	109
40	～300	24	21	48	22	37	14	32	9	9	44	8	M5×0.8	8	12	8	M14×1.5	18	1/8	62	114
45	～300	24	21	52	22	41	14	32	9	9	44	8	M5×0.8	8	12	8	M14×1.5	18	1/8	62	114
50	～400	35	32	60	27	45	18	38	10	9	55	11	M6×1	7	16	11	M18×1.5	18	1/8	63	129
56	～400	35	32	65	27	50	18	38	10	9	55	11	M6×1	7	16	11	M18×1.5	18	1/8	63	129
63	～400	35	32	70	27	55	18	38	6	11	51	11	M6×1	7	16	11	M18×1.5	22	1/4	73	135
67	～400	35	32	75	27	58	18	38	6	11	51	11	M8×1.25	7	16	11	M18×1.5	22	1/4	73	135
80	～500	40	37	88	32	69	22	45	12	13	62	13	M8×1.25	7	19	13	M22×1.5	26	1/4	83	158
85	～500	40	37	95	32	74	22	45	12	13	62	13	M10×1.25	7	19	14	M22×1.5	26	1/4	83	159
100	～500	40	37	110	41	87	26	50	10	14	66	16	M10×1.25	12	23	14	M26×1.5	28	3/8	88	168

使用例

オートスイッチ／結線方法、接続例

■シンク入力仕様の場合

3線式NPN

2線式

※PLCの入力仕様により接続方法が異なりますので、PLCの入力仕様に応じて接続してください。

■ソース入力仕様の場合

3線式PNP

2線式

※PLCの入力仕様により接続方法が異なりますので、PLCの入力仕様に応じて接続してください。

AND（直列）、OR（並列）接続例

3線式NPN出力のAND接続（リレーを使用する場合）

※無接点オートスイッチを使用時の入力判定は、50ms間の信号は無効となるように、設備上にて設定願います。

商品特長詳細

許容運動エネルギー

例）φ50（直径50mm）のエアシリンダを最大速度300mm/sで動かすときのロッド先端負荷制限を求める。
グラフの横軸300mm/sより上に延長しチューブ内径50mmのラインとの交点を左に延長し負荷40kgが求められる。

ロッド先端許容横荷重

注意・禁止事項

注意事項

※1許容横荷重について：ピストンロッド先端に加えることのできる横荷重には限界があります。限界を超えた横荷重を加えた状態でシリンダを使用されますと、パッキン類の異常磨耗によるエア漏れや、シリンダチューブとピストンのカジリ、軸受部の異常磨耗等が発生する可能性があります。ピストンロッドに横荷重が加わる際は、カタログに示します許容値内に収まるようにしてください。横荷重が許容値内に収まらない場合、ガイドの設置、荷重相応なボアサイズへの変更を行い、許容値内に収まるようにしてください。
※2ワークとの接続について：ピストンロッド先端にワークを取り付ける際は、ピストンロッドとワークの芯を一致させるように連結してください。ピストンロッドとワークの芯がずれておりますと、偏芯による横荷重が発生し、※1と同様の現象が発生する可能性があります。そのため、シリンダに偏芯荷重をかけない方法として、フローティングジョイントのご使用をお薦めいたします。
※3複数シリンダの同期使用について：空気圧シリンダは速度の制御が難しく、供給圧力や負荷の変動、温度や潤滑状態の変化、シリンダ個々の性能差、各部の経年変化等が速度変動の要因になります。そのため、複数のシリンダを同期させるには、短期間であればスピードコントローラで調整することにより可能な場合もありますが、諸条件の変化により、同期は容易に崩れることが考えられます。同期が崩れた場合、シリンダの作動位置の差によりピストンロッドに無理な力がかかり、パッキンの偏磨耗や軸受部の磨耗、シリンダチューブとピストンのカジリ等を起こす可能性があります。そのため、シリンダの速度調整のみで同期させ使用するようなアプリケーションはお避けください。やむを得ずシリンダを複数使用する場合には、それぞれのシリンダ出力に多少差があってもこじれが生じないように、負荷には剛性の高いガイドを用いるようにしてください。
※4選定されたシステム構成によっては、速度を満足しない場合があります。
※5ご使用の前に必ず「安全上のご注意」「共通注意事項」「オートスイッチ共通注意事項」をご確認ください。
※6上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

ポートねじの種類

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

1	32	Rc	オートスイッチなし	なし	なし	なし	1個
25	32	Rc	オートスイッチなし	なし	なし	なし	1個
25	32	Rc	M9B	0.5	2	なし	1個
25	32	Rc	M9B	3	2	なし	1個
25	32	Rc	M9BWV	0.5	2	なし	1個
40	32	Rc	オートスイッチなし	なし	なし	なし	1個
50	32	Rc	オートスイッチなし	なし	なし	なし	1個
50	32	Rc	M9B	0.5	2	なし	1個
50	32	Rc	M9BW	0.5	2	なし	1個
50	32	Rc	M9BW	5	2	なし	1個
50	32	Rc	M9N	1	2	M12-4ピン	1個
50	32	Rc	M9NV	0.5	2	なし	1個
50	32	Rc	M9NV	3	2	なし	1個
50	32	Rc	M9NW	0.5	2	なし	1個
50	32	Rc	M9NW	1	2	M12-4ピン	1個
65	32	Rc	M9BW	3	2	なし	1個
75	32	Rc	オートスイッチなし	なし	なし	なし	1個
75	32	Rc	M9B	0.5	2	なし	1個
75	32	Rc	M9BW	0.5	2	なし	1個
75	32	Rc	M9NW	5	2	なし	1個
100	32	Rc	オートスイッチなし	なし	なし	なし	1個
100	32	Rc	M9B	0.5	2	なし	1個
100	32	Rc	M9BW	0.5	2	なし	1個
100	32	Rc	M9BW	3	2	なし	1個
100	32	Rc	M9NV	0.5	2	なし	1個
125	32	Rc	オートスイッチなし	なし	なし	なし	1個
150	32	Rc	オートスイッチなし	なし	なし	なし	1個
150	32	Rc	M9B	0.5	2	なし	1個
150	32	Rc	M9BW	0.5	2	なし	1個
150	32	Rc	M9BW	0.5	2	M12-4ピン	1個
150	32	Rc	M9BWV	5	2	なし	1個
150	32	Rc	M9N	0.5	2	なし	1個
150	32	Rc	M9NW	5	2	なし	1個
150	32	Rc	M9PV	0.5	2	なし	1個
175	32	Rc	オートスイッチなし	なし	なし	なし	1個
175	32	Rc	M9B	0.5	2	なし	1個
175	32	Rc	M9BW	3	1	なし	1個
200	32	Rc	オートスイッチなし	なし	なし	なし	1個
200	32	Rc	M9BW	0.5	2	なし	1個
200	32	Rc	M9BW	3	2	なし	1個
200	32	Rc	M9BW	3	4	なし	1個
200	32	Rc	M9BW	3	5	なし	1個
200	32	Rc	M9NW	5	2	なし	1個
250	32	Rc	オートスイッチなし	なし	なし	なし	1個
250	32	Rc	M9B	3	2	なし	1個
250	32	Rc	M9BW	0.5	2	なし	1個
250	32	Rc	M9BW	3	2	なし	1個
250	32	Rc	M9NW	0.5	2	なし	1個
300	32	Rc	オートスイッチなし	なし	なし	なし	1個
300	32	Rc	M9B	3	2	なし	1個
300	32	Rc	M9N	3	2	なし	1個
25	32	G	オートスイッチなし	なし	なし	なし	1個
50	32	G	オートスイッチなし	なし	なし	なし	1個
75	32	G	オートスイッチなし	なし	なし	なし	1個
100	32	G	オートスイッチなし	なし	なし	なし	1個
125	32	G	オートスイッチなし	なし	なし	なし	1個
150	32	G	オートスイッチなし	なし	なし	なし	1個
175	32	G	オートスイッチなし	なし	なし	なし	1個
200	32	G	オートスイッチなし	なし	なし	なし	1個
250	32	G	オートスイッチなし	なし	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

9,309円 ( 10,240円 )	19日目
9,309円 ( 10,240円 )	6日目
16,947円 ( 18,642円 )	6日目
16,990円 ( 18,689円 )	6日目
17,699円 ( 19,469円 )	6日目
11,729円 ( 12,902円 )	19日目
9,537円 ( 10,491円 )	6日目
15,053円 ( 16,558円 )	6日目
15,520円 ( 17,072円 )	6日目
16,643円 ( 18,307円 )	6日目
21,231円 ( 23,354円 )	6日目
18,015円 ( 19,817円 )	6日目
16,361円 ( 17,997円 )	6日目
15,520円 ( 17,072円 )	6日目
19,541円 ( 21,495円 )	6日目
18,184円 ( 20,002円 )	19日目
9,776円 ( 10,754円 )	6日目
17,444円 ( 19,188円 )	6日目
17,310円 ( 19,041円 )	6日目
18,604円 ( 20,464円 )	6日目
10,004円 ( 11,004円 )	6日目
15,520円 ( 17,072円 )	6日目
17,773円 ( 19,550円 )	6日目
18,420円 ( 20,262円 )	6日目
16,268円 ( 17,895円 )	6日目
10,244円 ( 11,268円 )	6日目
10,472円 ( 11,519円 )	19日目
17,773円 ( 19,550円 )	19日目
18,258円 ( 20,084円 )	19日目
22,166円 ( 24,383円 )	19日目
19,953円 ( 21,948円 )	19日目
17,701円 ( 19,471円 )	19日目
19,998円 ( 21,998円 )	19日目
18,582円 ( 20,440円 )	19日目
10,711円 ( 11,782円 )	6日目
18,022円 ( 19,824円 )	6日目
15,866円 ( 17,453円 )	6日目
10,939円 ( 12,033円 )	6日目
16,922円 ( 18,614円 )	6日目
19,389円 ( 21,328円 )	6日目
26,339円 ( 28,973円 )	6日目
30,222円27,199円 ( 29,919円 )	6日目
20,493円 ( 22,542円 )	6日目
11,406円 ( 12,547円 )	19日目
19,157円 ( 21,073円 )	6日目
18,978円 ( 20,876円 )	6日目
19,634円 ( 21,597円 )	6日目
19,667円 ( 21,634円 )	6日目
11,874円 ( 13,061円 )	6日目
19,634円 ( 21,597円 )	6日目
20,035円 ( 22,039円 )	6日目
9,309円 ( 10,240円 )	19日目
9,537円 ( 10,491円 )	19日目
9,776円 ( 10,754円 )	19日目
10,004円 ( 11,004円 )	19日目
10,244円 ( 11,268円 )	19日目
10,472円 ( 11,519円 )	19日目
10,711円 ( 11,782円 )	19日目
10,939円 ( 12,033円 )	19日目
11,406円 ( 12,547円 )	19日目

...

基本情報

基本情報

オートスイッチ付き（磁石内蔵）のエアシリンダ。
【特長】
・省エア最大29％削減
適切なサイズ選定により空気消費量削減が可能
・作業工数削減
無調整エアクッション方式によりエアクッションの調整が不要
ラバークッション内蔵によりピストン停止時の金属音を軽減

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
エアシリンダ標準形複動・片ロッド MBシリーズ
エアシリンダ／標準形：複動・片ロッド（角形カバー）となります。ロッドカバー、ヘッドカバーの形状変更により質量を削減しました。最大1,000mm／s（全サイズ）と高速で、高負荷にも対応しています。
SMC
角形チューブ形エアシリンダ標準形複動・片ロッド MB1シリーズ
角形チューブ形エアシリンダ／標準形：複動・片ロッドとなります。4面に小型オートスイッチの取り付けが可能です。ファスナーによりオートスイッチ取り付け溝内へのゴミ・異物の混入、堆積を防止します（オプション）。
SMC
エアシリンダ標準形複動・片ロッド CA2シリーズ
エアシリンダ／標準形：複動・片ロッド（角形カバー）となります。エアクッション制御が容易です。始動時のエア通路の抵抗を抑えた構造により飛び出し現象を軽減しました。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
