エアシリンダ ダイレクトマウント・ロッド回り止め形 CG1KRシリーズ
- 通常単価(税別)
- 6,411円～28,894円
- 税込単価
- 7,052円～31,783円
角形ロッドカバーにより直接取付ができるシリンダ。【特長】・ブラケットなしの直接...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
ラバークッション付き
ロッド先端めねじ形
製品仕様
2山ナックルジョイント
ラバークッションの表示記号
| チューブ内径（mm） | 20 | 25 | 32 | 40 | 50 | 63 |
|---|---|---|---|---|---|---|
| 作動方式 | 複動形片ロッド | |||||
| 給油 | 不要（無給油） | |||||
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 最低使用圧力 | 0.05MPa | |||||
| 周囲温度および使用流体温度 | オートスイッチ無：-10～+70℃（ただし凍結なきこと） | |||||
| オートスイッチ付：-10～+60℃（ただし凍結なきこと） | ||||||
| 使用ピストン速度 | 50～500mm/s | |||||
| ストローク長さの許容差 | ～300st（0～+1.4）mm | |||||
| クッション | ラバークッション | |||||
| ロッド不回転精度 | ±1° | ±0.8° | ±0.5° | |||
ストローク表
単位：mm
| チューブ内径 | 標準ストローク※ |
|---|---|
| 20 | 25、50、75、100、125、150 |
| 25・32 | 25、50、75、100、125、150、200 |
| 40・50・63 | 25、50、75、100、125、150、200、250、300 |
※標準ストロークを超えるストロークにつきましては、当メーカーサポートセンターへお問い合わせください。
※使用方法により使用可能なストロークの確認が必要です。詳細につきましては、カタログをご参照ください。また、標準ストロークを超える場合には、たわみ等により仕様を満足することができない場合がありますのでご注意ください。
締め付けトルク
- ※ シリンダの取り付け用ボルトは以下のトルクで締め付け願います。
| チューブ内径（mm） | 六角穴付ボルトサイズ | 適正締付トルク（N・m） |
|---|---|---|
| 20 | M5×0.8 | 2.4～3.6 |
| 25 | M6 | 4.2～6.2 |
| 32 | M8 | 10.0～15.0 |
| 40 | M10 | 19.6～29.4 |
| 50 | M12 | 33.6～50.4 |
| 63 | M16 | 84.8～127.2 |
構造
単位：mm
| 番号 | 名称 | 材質 | 備考 | |
|---|---|---|---|---|
| 1 | ロッドカバー | アルミニウム合金 | 白色硬質アルマイト | |
| 2 | チューブカバー | アルミニウム合金 | 白色硬質アルマイト | |
| 3 | ピストン | アルミニウム合金 | - | |
| 4 | ピストンロッド | φ20～32（直径20～32mm） | ステンレス鋼 | - |
| φ40～63（直径40～63mm） | 炭素鋼 | 硬質クロームめっき | ||
| 5 | 回り止めガイド | 焼結含油合金 | - | |
| 6 | ブッシュ | 焼結含油合金 | φ20～32（直径20～32mm）のみ | |
| 7 | ダンパ | 樹脂 | - | |
| 8 | ダンパ | 樹脂 | - | |
| 9 | ウエアリング | 樹脂 | - | |
| 10 | ロッド先端ナット | 圧延鋼材 | 亜鉛クロメート | |
| 11 | ロッドパッキン | NBR | - | |
| 12 | ピストンパッキン | NBR | - | |
| 13 | チューブガスケット | NBR | - | |
- ※ 交換部品／パッキンセットは複動：ロッド回り止め形と同じです。カタログP.328を参照してください。
- ※ φ50（直径50mm）以上は分解不可能なためパッキン交換はできません。
- ※ 分解／交換につきましてはカタログP.362-1製品個別注意事項を確認願います。

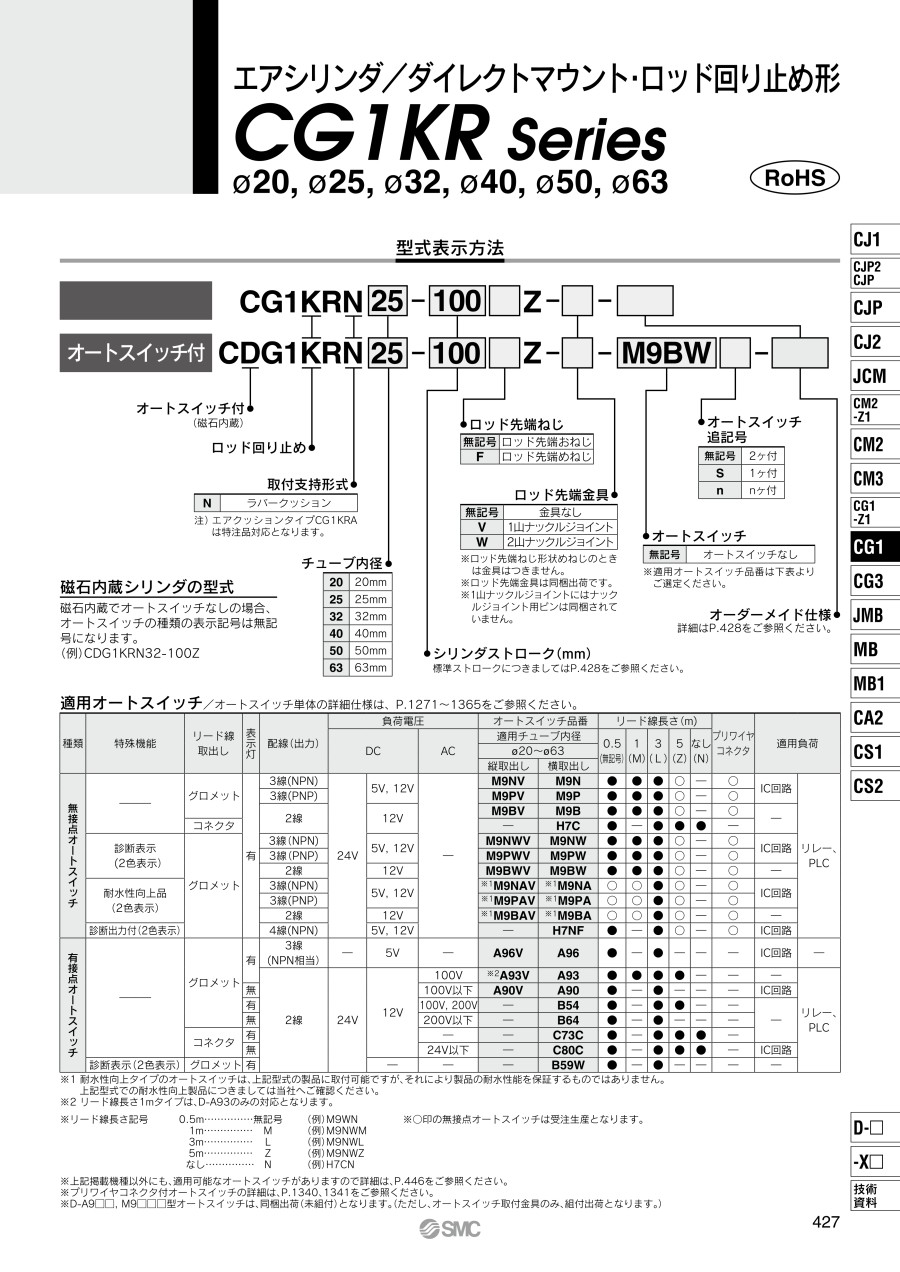

型式表示方法
規格表
単位：mm
| チューブ内径（mm） | ストローク範囲（mm） | A | AL | B1 | D | E | F | GA | GB | H | H1 | I |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ～150 | 18 | 15.5 | 13 | 9.2 | 12 | 2 | 20 | 10 | 27 | 5 | 26 |
| 25 | ～200 | 22 | 19.5 | 17 | 11 | 14 | 2 | 22 | 10 | 32 | 6 | 31 |
| 32 | ～200 | 22 | 19.5 | 17 | 12 | 18 | 2 | 26 | 10 | 32 | 6 | 38 |
| 40 | ～300 | 30 | 27 | 19 | 16 | 25 | 2 | 30 | 10 | 39 | 8 | 47 |
| 50 | ～300 | 35 | 32 | 27 | 20 | 30 | 2 | 33 | 12 | 45 | 11 | 58 |
| 63 | ～300 | 35 | 32 | 27 | 20 | 32 | 2 | 39 | 12 | 45 | 11 | 72 |
| チューブ内径（mm） | KA | L | LD | LH | LX | MM | N | P | S | X | Y | ZZ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 8 | 30.4 | φ5.5（直径5.5mm）、φ9.5（直径9.5mm）座ぐり深6 | 15 | 18 | M8×1.25 | 27 | 1/8 | 75 | 38 | 11 | 104 |
| 25 | 10 | 36.4 | φ6.6（直径6.6mm）、φ11（直径11mm）座ぐり深7 | 18 | 22 | M10×1.25 | 29 | 1/8 | 77 | 44 | 12 | 111 |
| 32 | 10 | 42.4 | φ9（直径9mm）、φ14（直径14mm）座ぐり深9 | 21 | 24 | M10×1.25 | 33 | 1/8 | 83 | 45 | 13 | 117 |
| 40 | 14 | 52.4 | φ11（直径11mm）、φ17.5（直径17.5mm）座ぐり深12 | 26 | 32 | M14×1.5 | 37 | 1/8 | 94 | 55 | 16 | 135 |
| 50 | 18 | 64.5 | φ14（直径14mm）、φ20（直径20mm）座ぐり深14 | 32 | 41 | M18×1.5 | 44 | 1/4 | 108 | 62 | 17 | 155 |
| 63 | 18 | 76.6 | φ18（直径18mm）、φ26（直径26mm）座ぐり深18 | 38 | 46 | M18×1.5 | 50 | 1/4 | 114 | 64 | 19 | 161 |
- ※ オートスイッチ取り付け位置はカタログP.357と同様です。
ロッド先端めねじ形
| チューブ内径 （mm） | A1 | H | MM | X | ZZ |
|---|---|---|---|---|---|
| 20 | 8 | 13 | M4×0.7 | 24 | 90 |
| 25 | 8 | 14 | M5×0.8 | 26 | 93 |
| 32 | 12 | 14 | M6×1 | 27 | 99 |
| 40 | 13 | 15 | M8×1.25 | 31 | 111 |
| 50 | 18 | 16 | M10×1.5 | 33 | 126 |
| 63 | 18 | 16 | M10×1.5 | 35 | 132 |
商品特長詳細
エアシリンダのロッド先端形状
使用用途に合ったロッド先端形状が選択可能
注意・禁止事項
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、カタログを参照ください。
- ※ 画像はシリーズの代表例を記載しています。本製品の仕様と異なる場合がありますのでご注意ください。
分解／交換
- ※ パッキン類の交換は、十分な知識と経験を持った人が行ってください。分解、再組付け後のシリンダの安全性は作業を行った人の責任になります。
- ※ 分解・再組付けを繰返されますと、ねじに摩耗や変形が生じ、ねじの締結強度が低下する場合があります。
- ※ 再組付けの際、カバーおよびチューブのねじに摩耗や変形等の異常がないことを確認してください。ねじに摩耗や変形等がありますと、使用中にカバーとチューブが外れて大きな事故となる恐れがあります。ご注意ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,272円 ( 9,099円 ) | 19日目 |
7,219円 ( 7,941円 ) | 19日目 |
6,692円 ( 7,361円 ) | 19日目 |
13,144円 ( 14,458円 ) | 19日目 |
6,692円 ( 7,361円 ) | 19日目 |
10,787円 ( 11,866円 ) | 19日目 |
6,692円 ( 7,361円 ) | 19日目 |
9,152円 ( 10,067円 ) | 19日目 |
12,538円 ( 13,792円 ) | 19日目 |
9,547円 ( 10,502円 ) | 19日目 |
13,579円 ( 14,937円 ) | 19日目 |
16,452円 ( 18,097円 ) | 19日目 |
13,424円 ( 14,766円 ) | 19日目 |
14,490円 ( 15,939円 ) | 19日目 |
12,957円 ( 14,253円 ) | 19日目 |
9,396円 ( 10,336円 ) | 19日目 |
7,446円 ( 8,191円 ) | 19日目 |
15,200円 ( 16,720円 ) | 19日目 |
13,028円 ( 14,331円 ) | 19日目 |
7,446円 ( 8,191円 ) | 19日目 |
16,441円 ( 18,085円 ) | 19日目 |
6,920円 ( 7,612円 ) | 19日目 |
6,920円 ( 7,612円 ) | 19日目 |
14,737円 ( 16,211円 ) | 19日目 |
8,530円 ( 9,383円 ) | 19日目 |
12,716円 ( 13,988円 ) | 19日目 |
13,339円 ( 14,673円 ) | 19日目 |
6,920円 ( 7,612円 ) | 19日目 |
10,846円 ( 11,931円 ) | 19日目 |
8,750円 ( 9,625円 ) | 19日目 |
12,611円 ( 13,872円 ) | 19日目 |
17,683円 ( 19,451円 ) | 19日目 |
16,528円 ( 18,181円 ) | 19日目 |
18,180円 ( 19,998円 ) | 19日目 |
16,124円 ( 17,736円 ) | 19日目 |
12,716円 ( 13,988円 ) | 19日目 |
13,889円 ( 15,278円 ) | 19日目 |
15,040円 ( 16,544円 ) | 19日目 |
14,991円 ( 16,490円 ) | 19日目 |
7,687円 ( 8,456円 ) | 19日目 |
7,160円 ( 7,876円 ) | 6日目 |
11,253円 ( 12,378円 ) | 6日目 |
13,642円 ( 15,006円 ) | 6日目 |
15,791円 ( 17,370円 ) | 6日目 |
17,113円 ( 18,824円 ) | 6日目 |
12,029円 ( 13,232円 ) | 6日目 |
14,490円 ( 15,939円 ) | 19日目 |
11,835円 ( 13,019円 ) | 6日目 |
16,782円 ( 18,460円 ) | 6日目 |
13,822円 ( 15,204円 ) | 6日目 |
15,285円 ( 16,814円 ) | 6日目 |
12,863円 ( 14,149円 ) | 6日目 |
7,387円 ( 8,126円 ) | 19日目 |
7,911円 ( 8,702円 ) | 19日目 |
15,535円 ( 17,089円 ) | 19日目 |
14,116円 ( 15,528円 ) | 19日目 |
13,960円 ( 15,356円 ) | 19日目 |
8,141円 ( 8,955円 ) | 19日目 |
7,744円 ( 8,518円 ) | 19日目 |
10,753円 ( 11,828円 ) | 19日目 |
詳細情報
基本情報
角形ロッドカバーにより直接取付ができるシリンダ。
【特長】
・ブラケットなしの直接取付ですから、全長や取付ピッチが小さくてすみ、取付のためのスペースが大幅に縮小します。
・ロッド先端形状めねじを標準化。
・ロッド先端金具の品番を設定。
・オートスイッチ位置微調整が容易。
・オートスイッチ付き（CDG1KR）。
