エアシリンダ ロッド回り止め形 複動・両ロッド CG1KWシリーズ

外形図

単位：mm

基本形／CG1KWBN：ラバークッション付き

製品仕様

ラバークッションの表示記号

※φ20～63（直径20～63mm）のフート形、フランジ形には、トラニオン取り付け用めねじはありません。許容運動エネルギーを超えないようご使用ください。詳細はカタログP.311をご参照ください。
注）ロッド不回転精度は標準ストロークの値です。

ストローク表

単位：mm

※最大製作可能ストロークはロングストロークを示します。
注）使用方法により使用可能なストロークの確認が必要です。カタログをご参照ください。また、標準ストロークを超える場合には、たわみ等により仕様を満足することができない場合がありますのでご注意ください。

付属品

※型番、外形寸法につきましてはカタログP.309をご参照ください。

注1）2山ナックルジョイントのピン､止め輪は付属梱包となります。
注2）材質ステンレス鋼の取り付け支持金具、付属金具を用意しています。詳細は、カタログをご参照ください。

ロッド先端金具

1山ナックルジョイント

2山ナックルジョイント

構造

単位：mm

※φ20～32（直径20～32mm）は材質がステンレス鋼になります。
※※オートスイッチ付きシリンダのφ20（直径20mm）、φ25（直径25mm）の場合には材質がステンレス鋼になります。
※※※オートスイッチ付きシリンダの場合、ピストンに磁石が装着されています。

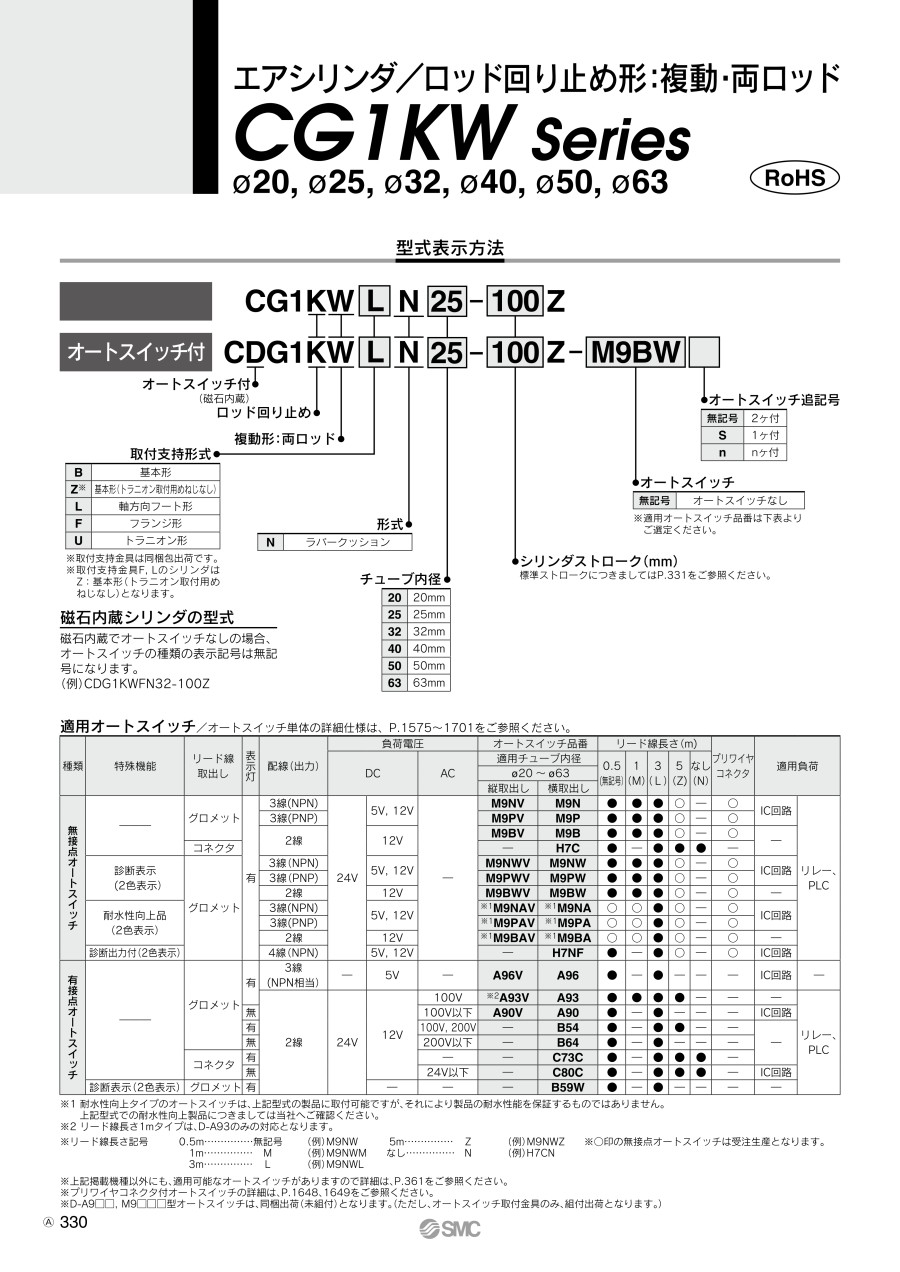

型式表示方法

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

規格表

単位：mm

• ※ 取り付け支持形式別の外形寸法はCG1W標準と同一寸法です。カタログP.316、317をご参照ください。

商品特長詳細

オートスイッチ付属ねじのみ緩めることでオートスイッチ位置の微調整が可能

基本形にトラニオン取り付け用タップなし形状を追加設定。シンプル構造により異物たまりができない

使用用途に合ったロッド先端形状が選択可能

注意・禁止事項

• ※ ご使用の前に必ず製品個別注意事項をお読みください。
• ※ 上記以外の製品情報につきましては、カタログを参照ください。
• ※ 画像はシリーズの代表例を記載しています。本製品の仕様と異なる場合がありますのでご注意ください。

分解／交換

• ※ パッキン類の交換は、十分な知識と経験を持った人が行ってください。分解、再組付け後のシリンダの安全性は作業を行った人の責任になります。
• ※ 分解・再組付けを繰返されますと、ねじに摩耗や変形が生じ、ねじの締結強度が低下する場合があります。
• ※ 再組付けの際、カバーおよびチューブのねじに摩耗や変形等の異常がないことを確認してください。ねじに摩耗や変形等がありますと、使用中にカバーとチューブが外れて大きな事故となる恐れがあります。ご注意ください。
