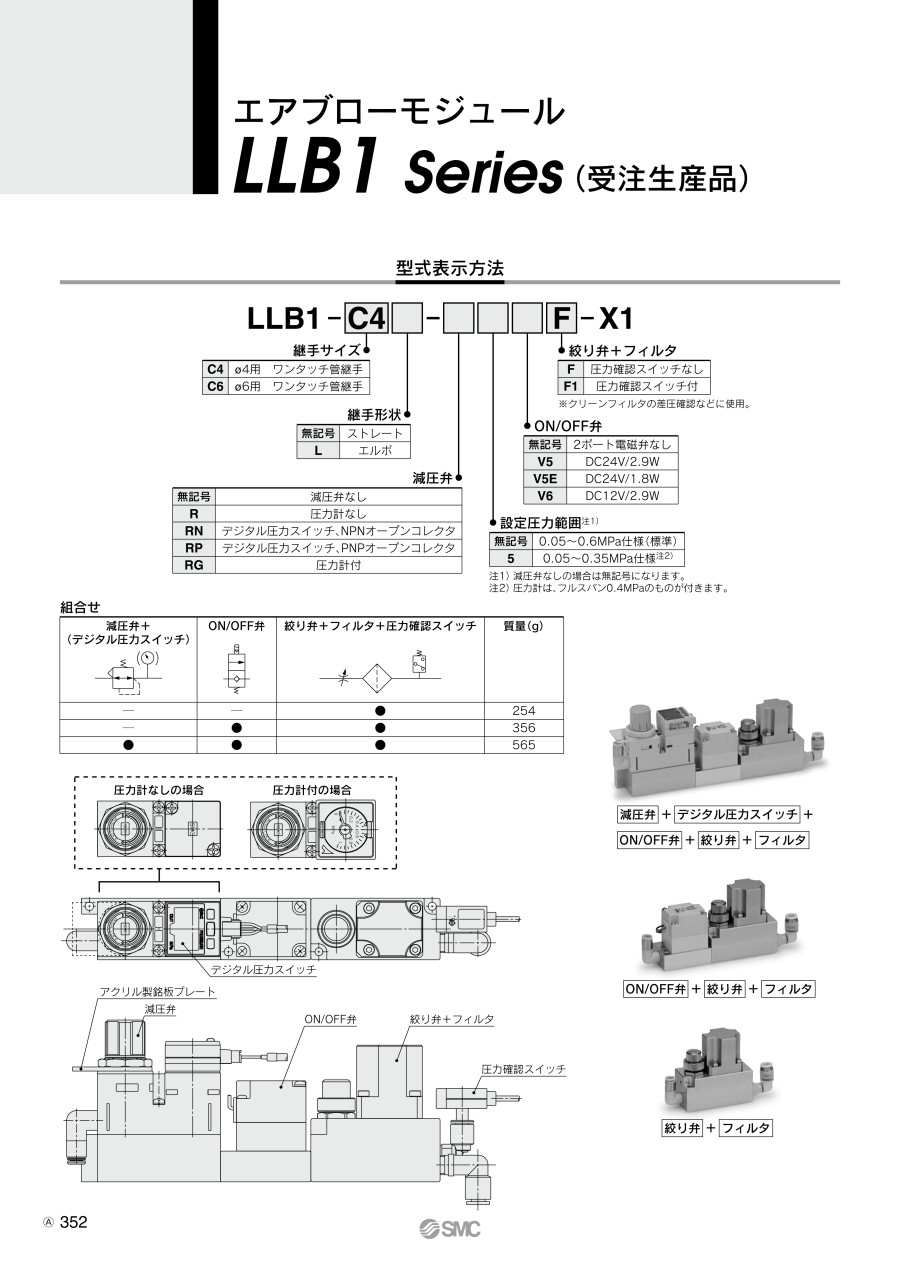

エアブローモジュール LLB1シリーズ

外形図

単位：mm

LLB1-（C4□／C6□）-F（1）-X1

• 継手サイズφ4（直径4mm）：A／13mm、B／12.2mm、C／20.5mm
• 継手サイズφ6（直径6mm）：A／13.5mm、B／14.3mm、C／21mm

LLB1-（C4□／C6□）-（V5F／V6F）（1）-X1

• 継手サイズφ4（直径4mm）：A／13mm、B／12.2mm、C／20.5mm
• 継手サイズφ6（直径6mm）：A／13.5mm、B／14.3mm、C／21mm

LLB1-（C4□／C6□）-（RN□／RP□／RG□）（V5F／V6F）（1）-X1

※アクリル製銘板プレート：同梱（未組付き）

• 継手サイズφ4（直径4mm）：A／9.5mm、B／12.2mm、C／20.5mm
• 継手サイズφ6（直径6mm）：A／9mm、B／14.3mm、C／21mm

製品仕様

減圧弁+デジタル圧力スイッチ+ON／OFF弁+絞り弁+フィルタ組み合わせ時

ON／OFF弁+絞り弁+フィルタ組み合わせ時

絞り弁+フィルタ組み合わせ時

製品仕様

注1）最大流量は設定圧力により変わります。詳細は流量特性グラフをご参照願います。
注2）SMCの測定条件によります。
注3）設定圧力範囲上限値は型番により変更できます。
注4）ポリウレタンチューブは軟質のため挿入時チューブが折れてしまう場合があります。チューブの根元を持ち奥まで確実に装着してください。

製品仕様

製品仕様

注1）低温の場合はドライエアを使用し結露なきこと。
注2）耐振動：8.3～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
耐衝撃：落下式衝撃試験機で、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
注3）出口側配管に絞り（ノズル等）を取り付けた場合、ON時の圧力差が小さくなります。圧力差が0.01MPaを下回らないようご注意願います。
注4）JIS8375（供給圧力0.5MPa時）（圧力、空気の質により応答時間の数値は変わります。）

構成部品

商品特長詳細

流量特性

条件

• 1. φ6（直径6mm）チューブ長さ：IN側＝600mm／OUT側＝100mmにて測定。
• 2. レギュレータは、全開状態で測定。

ニードル回転数と流量の関係

※流量特性代表値になります。

注意・禁止事項

• ※ ご使用の前に必ず製品個別注意事項をお読みください。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
• ※ 画像はシリーズの代表例を記載しています。本製品の仕様と異なる場合がありますのでご注意ください。

選定サポート情報

• ※ 仕様をご確認ください：用途・流体・環境その他の使用条件を十分考慮し、本カタログに記載の仕様範囲内でご使用ください。
• ※ メンテナンススペースの確保：保守点検に必要なスペースを確保してください。
• ※ 流体圧力範囲：供給する流体圧力はカタログ記載の使用圧力範囲内でご使用ください。

取り付け

• ※ 漏れ量が増大したり、機器が適正に作動しない場合は使用しないでください。
• ※ 取り付け後に適正な機能検査および漏れ検査を行って正しい取り付けがされているか確認してください。
