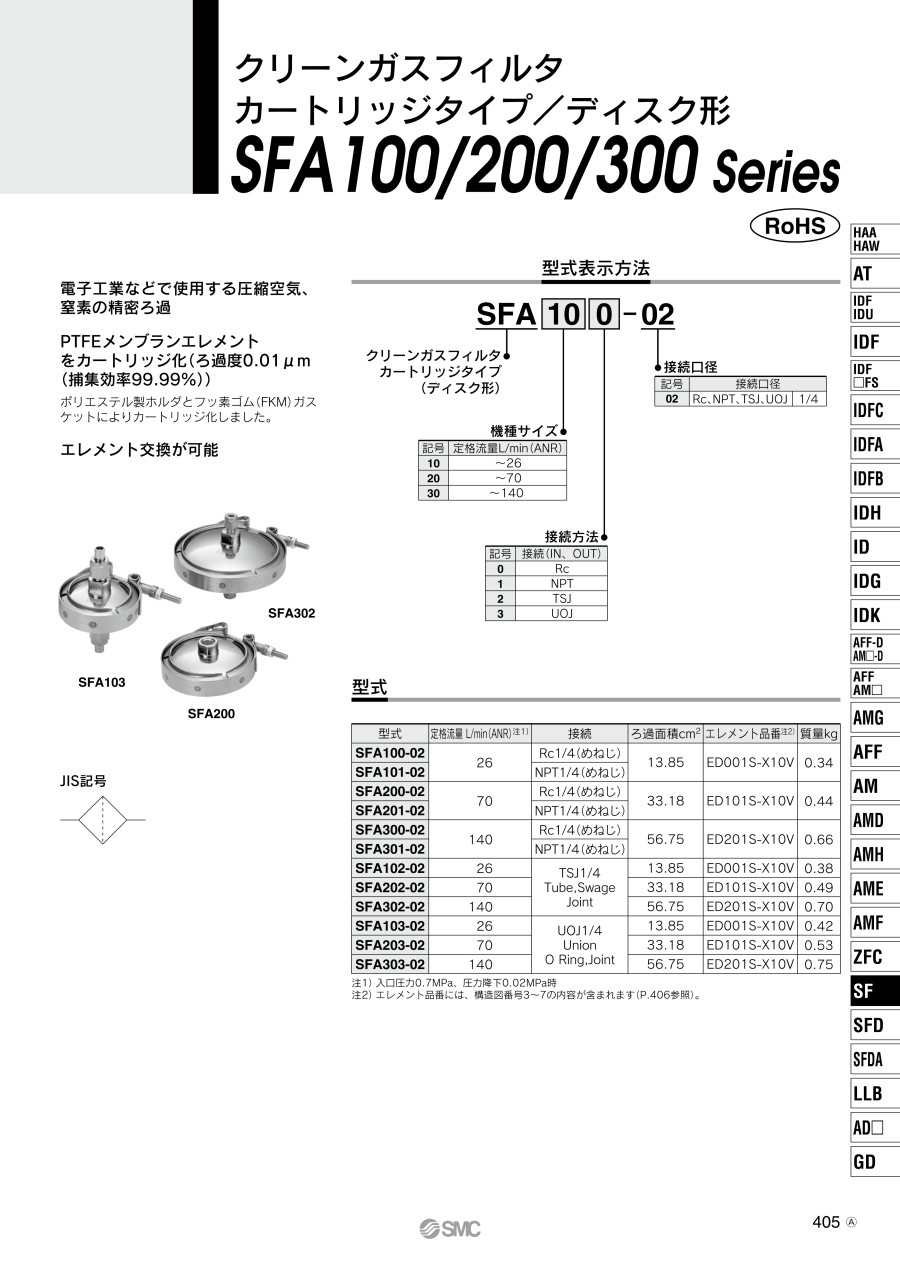

クリーンガスフィルタ カートリッジタイプ ディスク形 SFA100・200・300シリーズ

外形図

単位：mm

SFA100-02／SFA101-02／SFA200-02／SFA201-02／SFA300-02／SFA301-02

SFA102-02／SFA202-02／SFA302-02

SFA103-02／SFA203-02／SFA303-02

製品仕様

SFA103

SFA200

SFA302

仕様

注1）本製品は、高圧ガス保安法適合品ではありませんので、最高使用圧力は0.99MPaとなります。0.1MPaを越える圧力変動（脈動）がない条件でご使用ください。
注2）SMCの測定条件によります。

構造

番号	部品名	材質	備考
1	ケース	SUS316	電解研磨（内外面）
2	Vクランプ	SUS304	-
3	ホルダ1	ポリエステル	エレメント
4	ホルダ2
5	ろ材	PTFE
6	パッキン	FKM
7	Vパッキン

規格表

単位：mm

商品特長詳細

流量特性 （流体：圧縮空気／入口温度：20℃）

SFA10□

SFA20□

SFA30□

注意・禁止事項

• ※ ご使用の前に必ず製品個別注意事項をお読みください。
• ※ 仕様をご確認ください。クリーンガスフィルタは、圧縮空気、窒素ガスのみ使用されるように設計されています。仕様範囲外の流体、圧力、温度では破壊などの原因となりますので、使用しないでください。
• ※ 最大消費流量で選定してください。エアブローなどの用途として圧縮空気を使用される場合、消費される空気の最大量を求めてからSF□シリーズの使用サイズの選定を行ってください。（最大処理流量を超え、過大な圧縮空気を流しますと圧縮空気の洗浄度の低下やエレメント破損の要因になります。）
• ※ 処理流量は、初期圧力降下0.02MPa以下で設定してください。初期圧力降下を高く設定しますと、目詰まりにより交換サイクルが短くなります。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
• ※ 画像はシリーズの代表例を記載しています。本製品の仕様と異なる場合がありますのでご注意ください。
