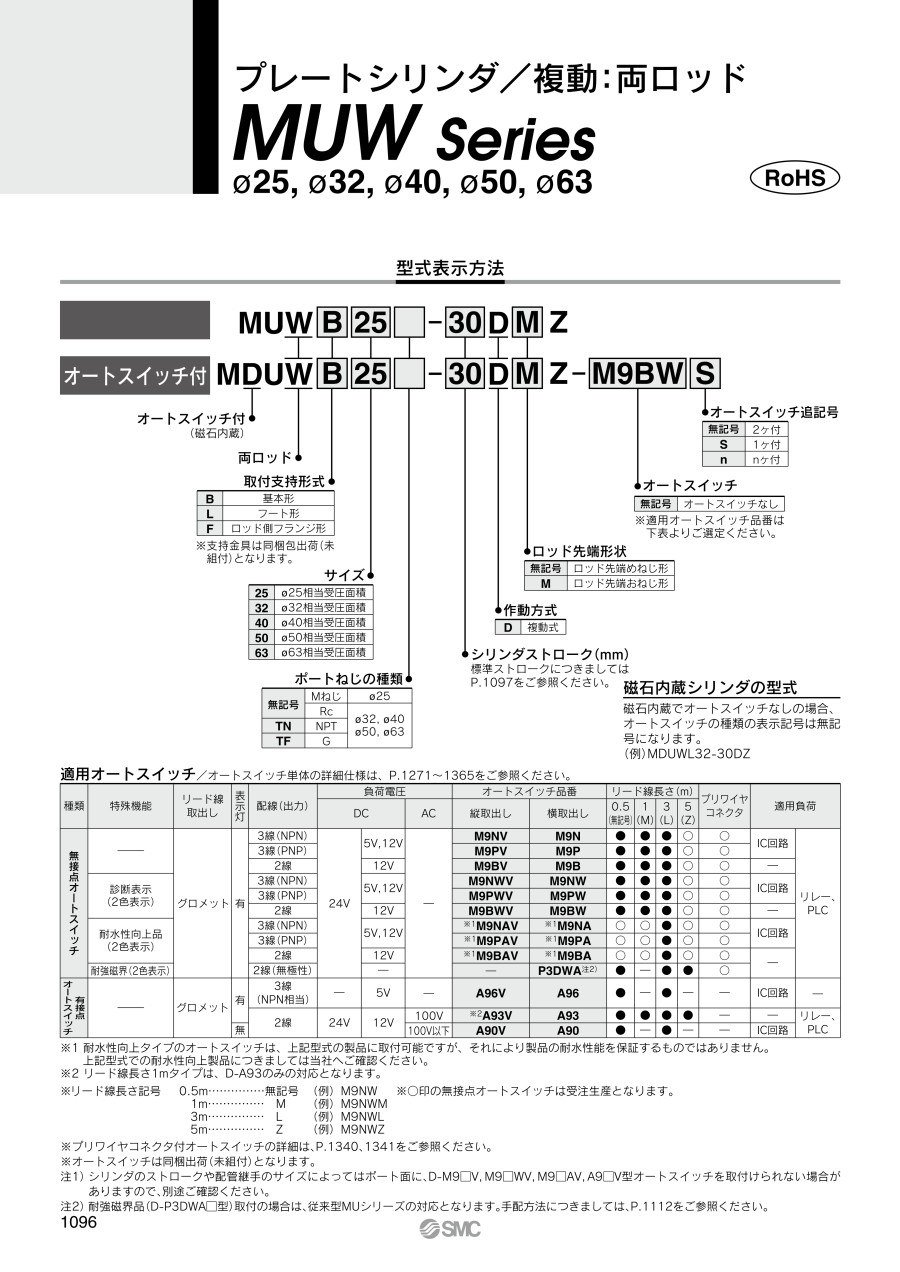

プレートシリンダ 複動 両ロッド MUWシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 9,070円～42,693円特別価格
- 税込単価
- 9,977円～46,962円特別価格
4方向からの小型オートスイッチの取付可能。【特長】・オートスイッチのはみ出しが...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
基本形：MUWB
- ※ ピストンロッド4面幅位置は、図と異なります。また､両方のロッド４面幅位置は同一ではありません。
製品仕様
表示記号／ラバークッション（非円形ピストン）
| チューブ内径（mm） | 25 | 32 | 40 | 50 | 63 |
|---|---|---|---|---|---|
| 作動方式 | 複動両ロッド形 | ||||
| 使用流体 | 空気 | ||||
| 保証耐圧力 | 1.05MPa | ||||
| 最高使用圧力 | 0.7MPa | ||||
| 最低使用圧力 | 0.05MPa | ||||
| 周囲温度および使用流体温度 | -10～+60℃ | ||||
| 給油 | 不要（無給油） | ||||
| 使用ピストン速度 | 50～500mm/s | ||||
| ストローク長さの許容差 | 0～+1.4 | ||||
| クッション | ラバークッション | ||||
| 取付支持形式 | フート形、ロッド側フランジ形 | ||||
| 許容回転トルク | 0.25N・m | 0.55N・m | 1.25N・m | 2.0N・m | |
| ロッド不回転精度 | ±1° | ±0.8° | ±0.5° | ||
構造
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ロッドカバー | アルミニウム合金 | アルマイト |
| 2 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| 3 | ピストン | アルミニウム合金 | クロメート |
| 4 | ピストンロッドA | 炭素鋼 | 硬質クロムめっき |
| 5 | ピストンロッドB | 炭素鋼 | 硬質クロムめっき |
| 6 | ブッシュ | 軸受合金 | - |
| 7 | 六角穴付ボルト | ステンレス鋼 | - |
| 8 | ウエアリング | 樹脂 | - |
| 9 | 磁石 | - | 磁石内蔵形のみ内蔵 |
| 10 | ロッド先端ナット | 圧延鋼 | ロッド先端おねじのみ付属 |
| 11 | ロッドパッキン | NBR | - |
| 12 | ピストンパッキン | NBR | - |
| 13 | ダンパ | NBR | - |
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
規格表
単位：mm
| 型番 | ストローク範囲 （mm） | A | AL | B | BS | BT | BX | BY | C | D | ET | EY | GX | GY | H | K | KA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MUWB25 | 5～300 | 22 | 19.5 | 24 | 37 | M5×0.8深さ7.5 | 9 | 7 | 54 | 12 | M5×0.8深さ11 | 26 | 10 | 5 | 36 | 5.5 | 10 |
| MUWB32 | 5～300 | 26 | 23.5 | 28 | 45 | M6×1深さ12 | 6.5 | 8 | 68 | 14 | M6×1深さ11 | 42 | 8.5 | 5.5 | 40 | 5.5 | 12 |
| MUWB40 | 5～300 | 30 | 27 | 32 | 44 | M8×1.25深さ13 | 8 | 9 | 86 | 16 | M8×1.25深さ11 | 54 | 9 | 7 | 45 | 6 | 14 |
| MUWB50 | 5～300 | 35 | 32 | 39 | 54 | M10×1.5深さ14.5 | 10 | 9 | 104 | 20 | M10×1.5深さ15 | 64 | 11.5 | 8 | 53 | 7 | 18 |
| MUWB63 | 5～300 | 35 | 32 | 50 | 53 | M12×1.75深さ18 | 11 | 12 | 124 | 20 | M12×1.75深さ15 | 72 | 11.5 | 10 | 56 | 7 | 18 |
| 型番 | MM | N | NC | ND | NE | NS | NX | NY | P | S | ZZ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | TN | TF | |||||||||||
| MUWB25 | M10×1.25 | 16.5 | 7.5深さ4.5 | M5×0.8 | 4.3 | 43 | 6 | 26 | M5×0.8 | - | - | 55 | 127 |
| MUWB32 | M12×1.25 | 18 | 9深さ5.5 | M6×1 | 5.1 | 45 | 6.5 | 28 | Rc1/8 | NPT1/8 | G1/8 | 58 | 138 |
| MUWB40 | M14×1.5 | 18.5 | 10.5深さ6.5 | M8×1.25 | 6.9 | 44 | 8 | 36 | Rc1/8 | NPT1/8 | G1/8 | 60 | 150 |
| MUWB50 | M18×1.5 | 24 | 13.5深さ8.5 | M10×1.5 | 8.7 | 54 | 10 | 42 | Rc1/4 | NPT1/4 | G1/4 | 74 | 180 |
| MUWB63 | M18×1.5 | 24 | 17深さ10.5 | M12×1.75 | 10.5 | 53 | 11 | 46 | Rc1/4 | NPT1/4 | G1/4 | 75 | 187 |
注意・禁止事項
注意・禁止事項
- ロッド先端のねじを利用してワークを着脱する際は、着脱する側の4面幅部を固定して作業を行ってください。
- 4面幅部を固定しないでピストンロッドにトルクを掛けられますと、内部の連結ねじ部が緩み、思わぬ事故や故障の原因となりますのでご注意ください。
- ※ 上記以外の製品情報につきましては、カタログを参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,220円 ( 12,342円 ) | 19日目 |
16,651円 ( 18,316円 ) | 19日目 |
20,578円 ( 22,636円 ) | 19日目 |
17,586円 ( 19,345円 ) | 19日目 |
19,169円 ( 21,086円 ) | 19日目 |
9,730円 ( 10,703円 ) | 9日目 |
15,247円 ( 16,772円 ) | 19日目 |
9,730円 ( 10,703円 ) | 19日目 |
15,808円 ( 17,389円 ) | 19日目 |
15,247円 ( 16,772円 ) | 19日目 |
15,808円 ( 17,389円 ) | 19日目 |
9,817円 ( 10,799円 ) | 19日目 |
14,586円 ( 16,045円 ) | 19日目 |
15,146円 ( 16,661円 ) | 19日目 |
20,520円 ( 22,572円 ) | 19日目 |
15,333円 ( 16,866円 ) | 19日目 |
15,895円 ( 17,485円 ) | 19日目 |
12,715円 ( 13,987円 ) | 19日目 |
21,327円 ( 23,460円 ) | 19日目 |
16,456円 ( 18,102円 ) | 19日目 |
12,715円 ( 13,987円 ) | 19日目 |
12,435円 ( 13,679円 ) | 19日目 |
12,715円 ( 13,987円 ) | 19日目 |
17,401円 ( 19,141円 ) | 19日目 |
14,059円 ( 15,465円 ) | 19日目 |
15,333円 ( 16,866円 ) | 19日目 |
15,895円 ( 17,485円 ) | 19日目 |
14,772円 ( 16,249円 ) | 19日目 |
16,920円 ( 18,612円 ) | 19日目 |
9,817円 ( 10,799円 ) | 19日目 |
15,511円 ( 17,062円 ) | 19日目 |
17,016円 ( 18,718円 ) | 19日目 |
15,146円 ( 16,661円 ) | 19日目 |
20,520円 ( 22,572円 ) | 19日目 |
15,333円 ( 16,866円 ) | 19日目 |
15,895円 ( 17,485円 ) | 19日目 |
12,856円 ( 14,142円 ) | 19日目 |
21,327円 ( 23,460円 ) | 19日目 |
16,456円 ( 18,102円 ) | 19日目 |
15,613円 ( 17,174円 ) | 19日目 |
12,715円 ( 13,987円 ) | 19日目 |
14,772円 ( 16,249円 ) | 19日目 |
15,333円 ( 16,866円 ) | 19日目 |
15,895円 ( 17,485円 ) | 19日目 |
15,053円 ( 16,558円 ) | 19日目 |
10,943円 ( 12,037円 ) | 19日目 |
9,918円 ( 10,910円 ) | 19日目 |
12,815円 ( 14,097円 ) | 19日目 |
13,376円 ( 14,714円 ) | 19日目 |
14,759円 ( 16,235円 ) | 19日目 |
18,270円 ( 20,097円 ) | 19日目 |
15,714円 ( 17,285円 ) | 19日目 |
9,918円 ( 10,910円 ) | 19日目 |
12,255円 ( 13,481円 ) | 19日目 |
12,815円 ( 14,097円 ) | 19日目 |
14,773円 ( 16,250円 ) | 19日目 |
11,646円 ( 12,811円 ) | 19日目 |
13,376円 ( 14,714円 ) | 19日目 |
13,938円 ( 15,332円 ) | 19日目 |
13,003円 ( 14,303円 ) | 19日目 |
詳細情報
基本情報
4方向からの小型オートスイッチの取付可能。
【特長】
・オートスイッチのはみ出しがなし
・オートスイッチの取付が容易
・作業工数低減
・ストローク300mmまで対応可能
・幅寸法：最大62％削減（CA2シリンダとの比較）
・金具不要で、取付方式が自在
・短ピッチ取付が可能
・各種取付金具により広範囲な使用に対応
・2色表示式無接点オートスイッチ
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
