薄型シリンダ コンパクトタイプ ロッド回り止め形 複動 両ロッド CQSKWシリーズ

外形図

単位：mm

フート形／CQSKWL・CDQSKWL

φ12～25（チューブ内径12～25mm）

製品仕様

• フート金具材質：炭素鋼
• 表面処理：ニッケルめっき

表示記号（クッションなし）

チューブ内径（mm）	12	16	20	25
作動方式	複動両ロッド
使用流体	空気
給油	不要（無給油）
保証耐圧力	1.5MPa
最高使用圧力	1.0MPa
最低使用圧力	0.07MPa		0.05MPa
周囲および使用流体温度	オートスイッチ無の場合-10～+70℃（ただし凍結なきこと）
	オートスイッチ付の場合-10～+60℃（ただし凍結なきこと）
クッション	なし
ロッド先端ねじ	めねじ
ストローク長さの許容差	0～+1.0mm
使用ピストン速度	50～500mm/s
許容運動エネルギー J	0.022	0.038	0.055	0.09
ロッド不回転精度	±1°		±0.7°

理論出力表

構造

標準：φ12（チューブ内径12mm

標準：φ16（チューブ内径16mm）／φ20（チューブ内径20mm）／φ25（チューブ内径25mm）

ロッド先端おねじ

オートスイッチ付き磁石内蔵：φ12（チューブ内径12mm）

オートスイッチ付き磁石内蔵：φ16（チューブ内径16mm）

オートスイッチ付き磁石内蔵：φ20（チューブ内径20mm）／φ25（チューブ内径25mm）

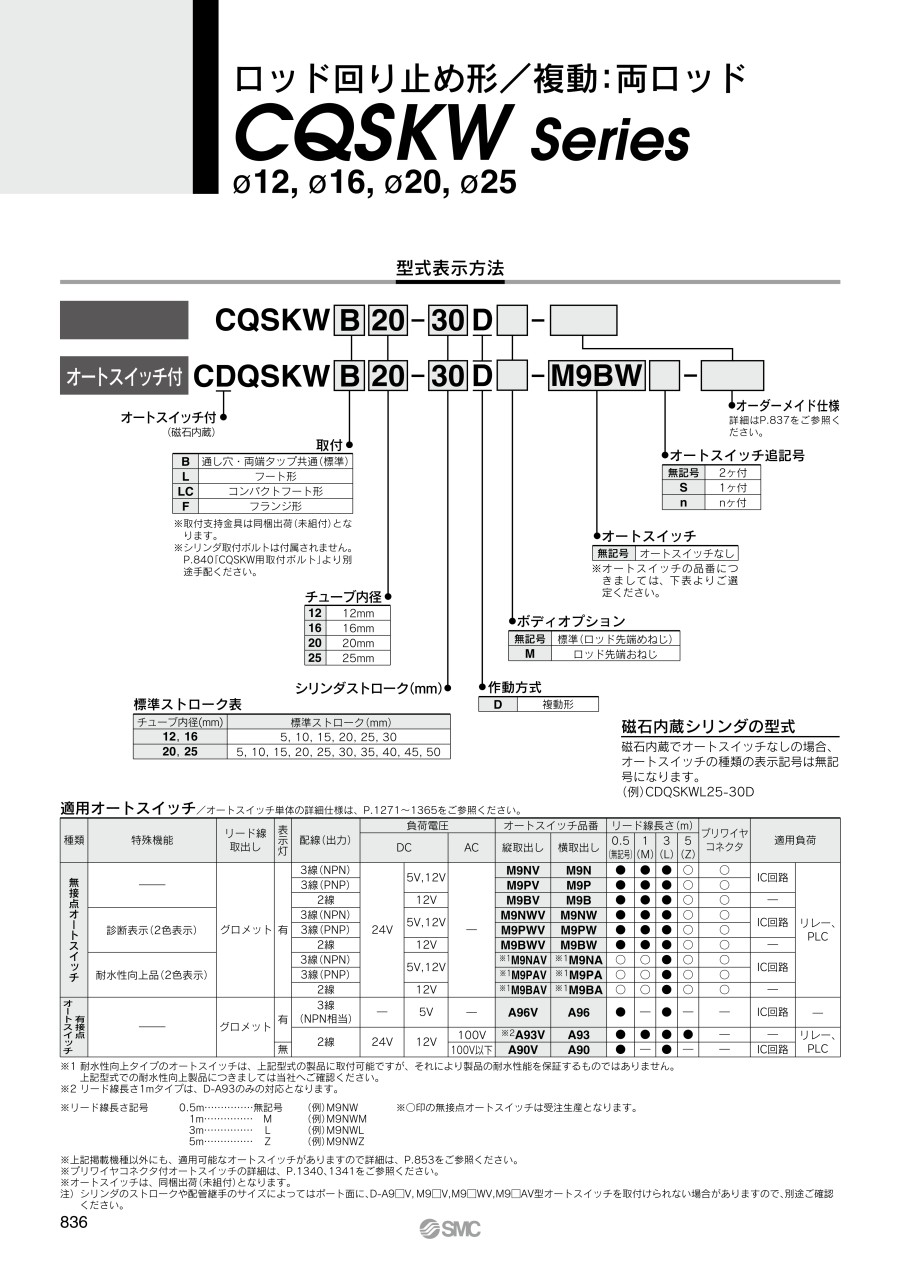

規格表

注意・禁止事項

使用上のご注意

■警告

※本シリンダ両側に出たピストンロッドには互いに逆向きのトルクが掛からないように願います。トルクを掛けられますと内部の連結ねじ部が緩み思わぬ事故や故障となる可能性がありますのでご注意ください。
また、負荷の取り付け／取り外しは負荷を取り付ける側のピストンロッド2面幅部を固定した状態で行ってください。この時、トルクが回り止めガイドに加わらないように配慮して行ってください。決して反対側のピストンロッド2面幅を固定して戻しトルクを掛けないように願います。

シリンダの正しい使用例

シリンダの誤った使用例

■注意

• ※1ピストンロッドに回転トルクを与えるような使い方は避けてください。回り止めガイドが変形して不回転精度が大きくなってしまいます。回転トルクの許容範囲につきましては下記の値以下としてください。
• ※2ピストンロッドへの荷重は常に軸方向にかかる状態でご使用ください。

• φ12（チューブ内径12mm）：0.04N・m以下
• φ16（チューブ内径16mm）：0.04N・m以下
• φ20（チューブ内径20mm）：0.2N・m以下
• φ25（チューブ内径25mm）：0.25N・m以下

止め輪の着脱

■注意

• ※1取り付け、取り外しは、適正なプライヤ（C形止め輪取り付け工具）にて行ってください。
• ※2適正なプライヤ（C形止め輪取り付け工具）をご使用した場合でも、プライヤ（C形止め輪取り付け工具）の先端部から外れ、止め輪が飛び、人体および周辺機器に損害を与えてしまう恐れがありますので注意してください。また、取り付けの際には、確実に止め輪溝に入っているかを確認してからエアを供給してください。

※上記以外の製品情報につきましては、カタログを参照下さい。
