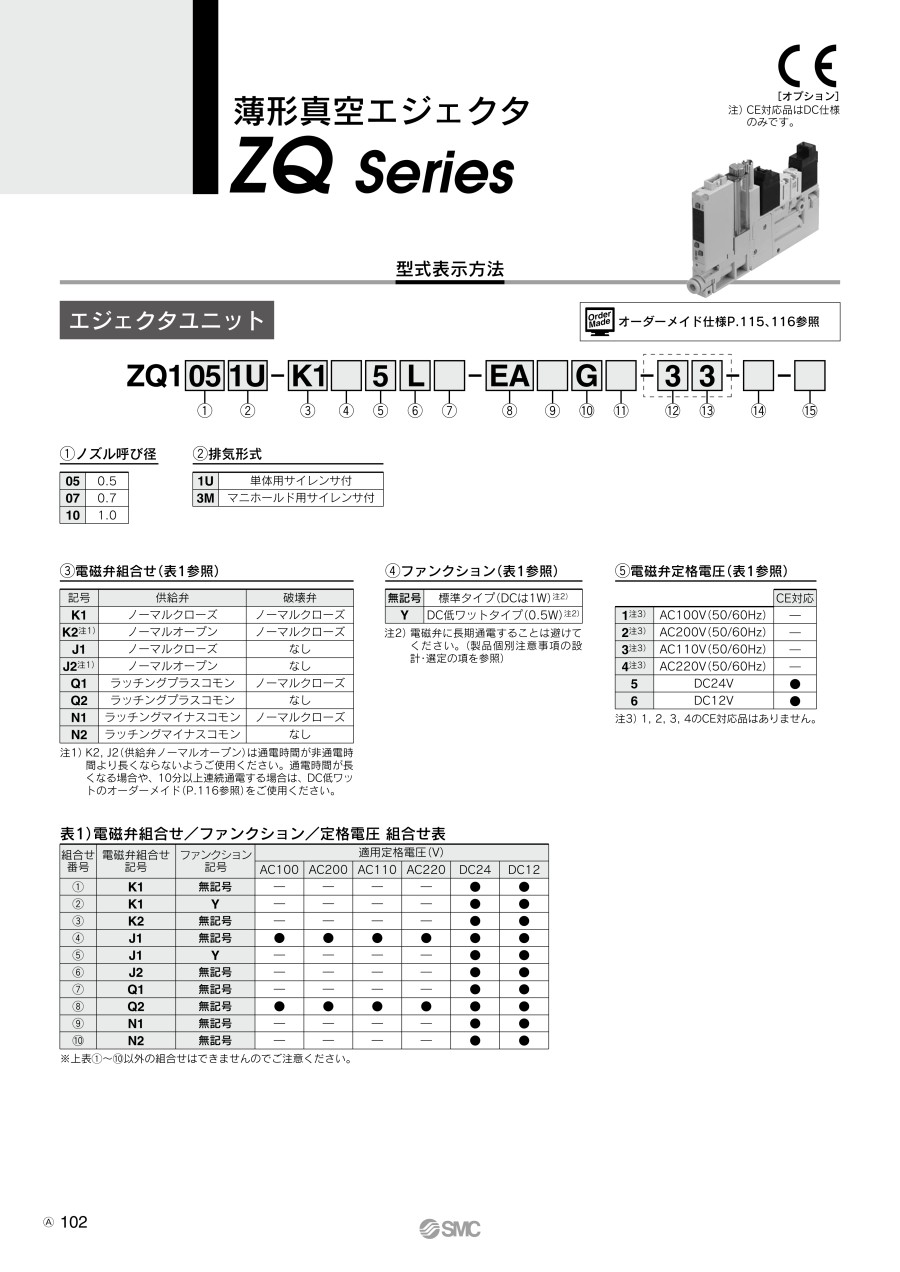

薄形真空エジェクタ ZQシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 285円～33,061円特別価格
- 税込単価
- 314円～36,367円特別価格
使い易くなった真空用圧力スイッチ。【特長】・押しボタン式により操作性向上・真空...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
単位：mm
J1タイプ ZQ1□1U-J1□□□□-□□□□□-□□
注1）外形図はZQ1□1U-J1□5／6L-E□□G□-00です。ZQ1□1U-J1□□□□-F□-00の場合は全長寸法が87.2mmとなります。
注2）ブラケットA取付時の寸法はK1タイプに準じます。
注3）本体を取り付ける際はトルク0.6±0.06N・mで締め付けてください。過大な締め付トルクをかけるとボディが破損する可能性があります。
注4）ZQシリーズの配管ポートで、P、V、PEポートはワンタッチ管継手を使用することを前提に各配管ポートのピッチを決めています。
このため、管継手を使用する場合、種類およびサイズによっては管継手同士が干渉することがありますので、使用する管継手のカタログで寸法を確認後、使用するようお願いします。
製品仕様
外観1
外観2
J1タイプ ZQ1□1U-J1□□□□-□□□□□-□□の回路図
製品仕様
| 型番 | ZQ105 | ZQ107 | ZQ110 | |
|---|---|---|---|---|
| ノズル径 mm | 0.5 | 0.7 | 1.0 | |
| 最大吸込流量 L/min（ANR） | 5 | 10 | 22 | |
| 空気消費量 L/min（ANR） | 14 | 23 | 46 | |
| 最高真空圧力 | -80kPa | |||
| 供給圧力範囲 | 空気圧供給 （P）ポート | 0.3～0.5MPa （ノーマルオープンタイプの場合：0.3～0.45MPa） | ||
| 破壊圧供給 （PD）ポート | 0.3～0.5MPa （ノーマルオープンタイプの場合：0.3～0.45MPa） かつPD圧≧P圧 | |||
| 標準供給圧力注） | 0.35MPa | 0.43MPa | ||
| 使用温度範囲 | 5～50℃ | |||
| 使用流体 | 空気 | |||
注）最大吸込流量は標準供給圧力で得られます。
質量
- サクションフィルタ付き（単体）：95g（※1）
- 真空用圧力スイッチ＋サクションフィルタ付き（単体）：109g（※2）
- マニホールド用エンドプレートAss'y：122g
- ※1供給用弁、破壊用弁のコネクタ0.3mを含む。
- ※2供給用弁、破壊用弁のコネクタ0.3mと真空用圧力スイッチ用コネクタ2mを含む。
マニホールドタイプの質量計算式
（単体の質量）×連数+（マニホールド用エンドプレートAss'yの質量）
例）真空用圧力スイッチ+サクションフィルタ付き8連の場合
109g×8＋122g＝994g
供給弁、破壊弁
| 種類 | ノーマルクローズタイプ | ラッチングタイプ | ノーマルオープンタイプ | ||
|---|---|---|---|---|---|
| 標準タイプ（1W） | 低ワットタイプ（0.5W） | ||||
| 型番（P.107の電磁弁型番表示方法参照） | VQ110-□ | VQ110Y-□ | VQ110L-□ VQ110N-□ | ZQ1-VQ120-□ | |
| 手動操作 | ノンロックプッシュ式／ロック式（要工具形） | プッシュロック式 | ノンロックプッシュ式／ロック式（要工具形） | ||
| コイル定格電圧 | DC12・24V、AC100・110・200・220V | DC12・24V | DC12・24V、AC100・110・200・220V | DC12・24V | |
| 消費電力（電流値） | DC | 1W | 0.5W | 1W | |
| AC100V | 0.5VA（5mA） | - | 0.6VA（6mA） | - | |
| AC110V | 0.55VA（5mA） | - | 0.65VA（5.9m） | - | |
| AC200V | 1.0VA（5mA） | - | 1.2VA（6mA） | - | |
| AC220V | 1.1VA（5mA） | - | 1.3VA（5.9mA） | - | |
| リード線取出し方法 | グロメット, L形プラグコネクタ（ランプ・サージ電圧保護回路付） | L形プラグコネクタ（ランプ・サージ電圧保護回路付） | グロメット, L形プラグコネクタ（ランプ・サージ電圧保護回路付） | ||
製品仕様
| 型番 | ZQ1-ZSE（ZSE10） | ZQ1-ZSE（ZSE10F） | ||
|---|---|---|---|---|
| 定格圧力範囲 | 0～-101kPa | -100～+100kPa | ||
| 設定圧力範囲／表示圧力範囲 | 10～-105kPa | -105～+105kPa | ||
| 耐圧力 | +500kPa | |||
| 設定最小単位 | +0.1kPa | |||
| 電源電圧 | DC12～24V±10%、リップル（p-p）10%以下（逆接保護付） | |||
| 消費電流 | 40mA以下 | |||
| スイッチ出力 | - | NPNまたはPNPオープンコレクタ2出力（選択） | ||
| 最大負荷電流 | 80mA | |||
| 最大印加電圧 | 28V（NPN出力時） | |||
| 残留電圧 | 2V以下（負荷電流80mA時） | |||
| 応答時間 | 2.5ms以下（チャタリング防止機能時：20, 100, 500, 1,000, 2,000ms選択） | |||
| 短絡保護 | 装備 | |||
| 繰返し精度 | ±0.2%F.S. ±1digit | |||
| 応差 | ヒステリシスモード | 0から可変注1） | ||
| ウインドコンパレータモード | ||||
| アナログ出力 | 電圧出力 | 出力電圧（定格圧力範囲） | 1～5V ±2.5%F.S. | |
| 直線性 | ±1%F.S.以下 | |||
| 出力インピーダンス | 約1kΩ | |||
| 表示方式 | 3 1/2桁 7セグメントLED 1色表示（赤） | |||
| 表示精度 | ±2%F.S. ±1digit（周囲温度25±3℃時） | |||
| 動作表示灯 | スイッチON時点灯 OUT1：緑 OUT2：赤 | |||
| 耐環境 | 保護構造 | IP40 | ||
| 使用湿度範囲 | 動作時・保存時：35～85%RH（結露しないこと） | |||
| 耐電圧 | AC1,000V 1分間 充電部ー括と筐体間 | |||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて） 充電部ー括と筐体間 | |||
| 温度特性 | ±2%F.S.（使用温度範囲：-5～+50℃の25℃にて） | |||
| リード線 | 耐油ビニルキャブタイヤケーブル 導体断面積：0.15mm2（AWG26） 5芯 2m 絶縁体外径：1.0mm | |||
注1）印加圧が設定値付近で変動する場合、変動幅以上の応差を設定しないとチャタリングが発生します。
注2）記載にない仕様はのエジェクタの仕様を適用してください。
排気特性
ZQ105
ZQ107
ZQ110
構造
単体
マニホールド
■構成部品
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ポペット弁Ass'y | - |
| 2 | ノズル | 樹脂 |
| 3 | ディフューザ | 樹脂 |
| 4 | 破壊流量調整ニードル | ステンレス鋼 |
■交換部品
| 番号 | 部品名 | 材質 | 部品番号 |
|---|---|---|---|
| 5 | 電磁弁 | - | P.107をご参照ください |
| 6 | フィルタエレメント | PVAスポンジ | XT534-5-001-AS |
| 7 | 吸音材1（単体用） | PVAスポンジ | ZQ-SAE |
| 8 | 真空用圧力スイッチ | - | P.107をご参照ください |
| 9 | 継手 | - | - |
| 10 | 吸音材2（マニホールド用） | PVAスポンジ | ZZQ-SAE |
マニホールドタイプ増減連方法
■構成部品
| 番号 | 部品名 | 型番 |
|---|---|---|
| 1 | 六角穴付ボルト | 下記型番表示方法参照 |
| 2 | エンドブロックL | 表1参照（（6）1ヶを含みます） |
| 3 | エンドブロックR | 表1参照（（5）1ヶを含みます） |
| 4 | エジェクタAss'y | ZQ1□□3M-□□□□□□-□□□□□-□（-Q）注1） （（5）, （6）各1ヶを含みます） |
| 5 | マニホールド用エジェクタボディガスケット | ZQ-3-005-10AS注2） |
| 6 | 排気ブロック用ガスケット | ZQ-3-009-10AS注2） |
注1）型番表示方法の詳細はカタログP.102、103をご参照ください。
注2）本型番は10ヶセットとなります。
表1
| 部品名 | PDポートあり | PDポートなし |
|---|---|---|
| エンドブロックL | ZQ1L-2-BSB-AS | ZQ1L-1-BSB-AS |
| エンドブロックR | ZQ1R-2-BSB-AS | ZQ1R-1-BSB-AS |
作業手順
分解
クランプロッド1を緩めてはずす。
組立
- 1.各エジェクタAss'y：4のガスケット溝に、マニホールド用エジェクタボディガスケット：5を装着、また凸部外側に排気ブロック用ガスケット：6を装着しておく。
- 2.エンドブロックL：2の凸部外側に排気ブロックガスケット：6を装着しておく。
- 3.エンドブロックR：3のガスケット溝にマニホールド用エジェクタボディガスケット：5を装着しておく。
- 4.各エジェクタAss'y：4およびエンドブロックL：2、エンドブロックR：3を位置決めピン（a部、2ヶ所）を合せて重ねクランプロッド：1（2本）で締め付ける。（締め付けトルク0.6N・m±0.06N・m）
注意・禁止事項
※上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,531円 ( 19,284円 ) | 19日目 |
18,614円 ( 20,475円 ) | 19日目 |
17,531円 ( 19,284円 ) | 19日目 |
18,473円 ( 20,320円 ) | 19日目 |
20,659円 ( 22,725円 ) | 19日目 |
17,390円 ( 19,129円 ) | 在庫品1日目当日出荷可能 |
18,473円 ( 20,320円 ) | 19日目 |
17,390円 ( 19,129円 ) | 19日目 |
17,390円 ( 19,129円 ) | 19日目 |
17,531円 ( 19,284円 ) | 19日目 |
18,614円 ( 20,475円 ) | 19日目 |
21,574円 ( 23,731円 ) | 19日目 |
20,998円 ( 23,098円 ) | 19日目 |
24,476円22,028円 ( 24,231円 ) | 19日目 |
17,997円 ( 19,797円 ) | 19日目 |
17,858円 ( 19,644円 ) | 19日目 |
21,740円 ( 23,914円 ) | 19日目 |
17,858円 ( 19,644円 ) | 19日目 |
22,897円20,607円 ( 22,668円 ) | 19日目 |
19,933円 ( 21,926円 ) | 19日目 |
19,933円 ( 21,926円 ) | 19日目 |
19,316円 ( 21,248円 ) | 19日目 |
18,473円 ( 20,320円 ) | 19日目 |
22,528円20,275円 ( 22,303円 ) | 19日目 |
23,736円21,362円 ( 23,498円 ) | 19日目 |
18,614円 ( 20,475円 ) | 19日目 |
17,858円 ( 19,644円 ) | 19日目 |
17,858円 ( 19,644円 ) | 19日目 |
17,997円 ( 19,797円 ) | 19日目 |
17,997円 ( 19,797円 ) | 19日目 |
20,998円 ( 23,098円 ) | 19日目 |
18,939円 ( 20,833円 ) | 19日目 |
20,998円 ( 23,098円 ) | 19日目 |
2,966円 ( 3,263円 ) | 19日目 |
3,069円 ( 3,376円 ) | 19日目 |
2,966円 ( 3,263円 ) | 19日目 |
3,069円 ( 3,376円 ) | 19日目 |
33,061円 ( 36,367円 ) | 在庫品1日目当日出荷可能 |
14,619円 ( 16,081円 ) | 在庫品1日目当日出荷可能 |
32,937円 ( 36,231円 ) | 在庫品1日目当日出荷可能 |
15,221円 ( 16,743円 ) | 在庫品1日目当日出荷可能 |
16,361円 ( 17,997円 ) | 在庫品1日目当日出荷可能 |
285円 ( 314円 ) | 19日目 |
285円 ( 314円 ) | 19日目 |
詳細情報
基本情報
使い易くなった真空用圧力スイッチ。
【特長】
・押しボタン式により操作性向上
・真空用圧力スイッチLED表示機能付
・最大10台まで同時コピー可能
・マスタ側（コピー元）センサの設定値をスレーブ側センサへコピーできます
・設定工数削減
・設定値の入力ミスを低減
