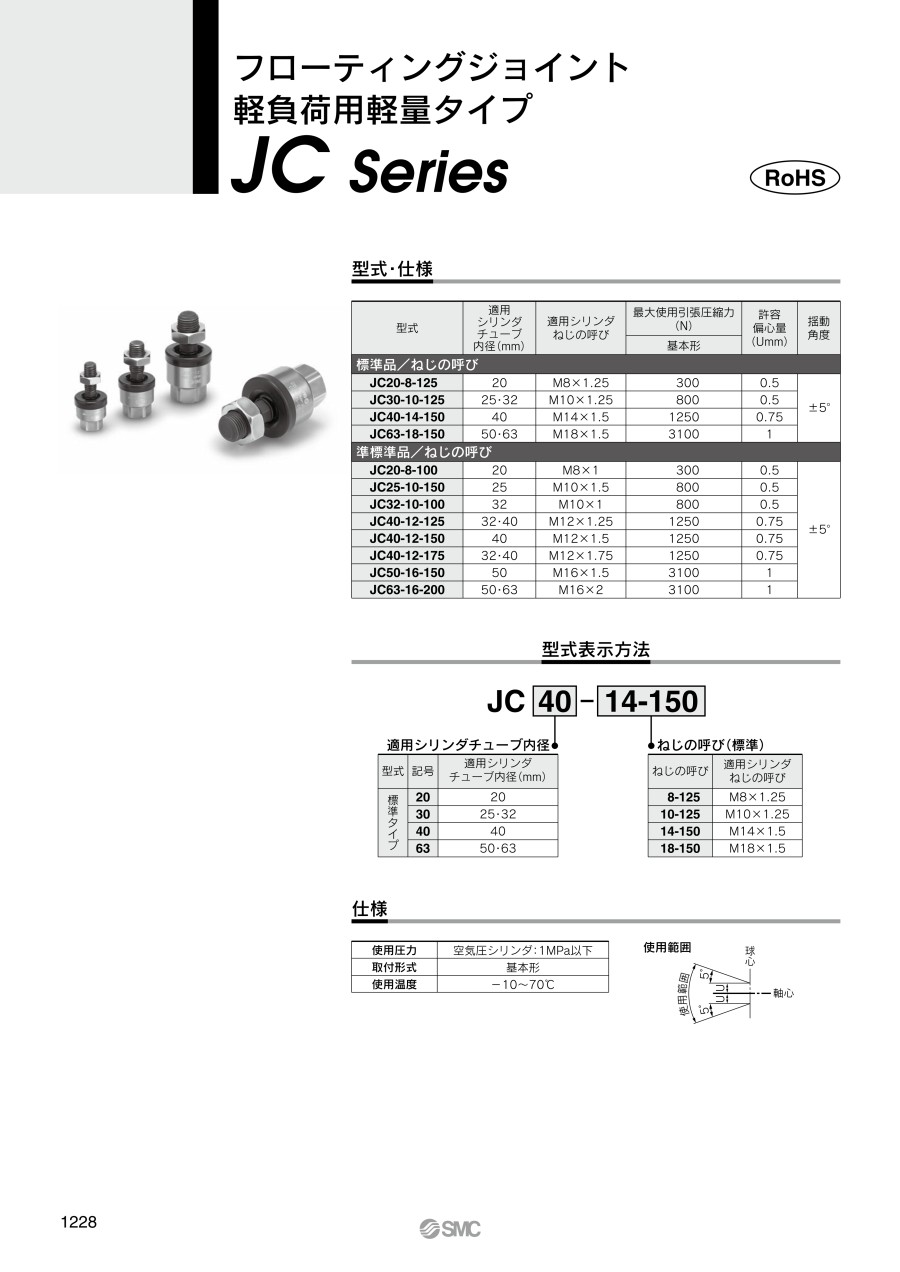

フローティングジョイント 軽負荷用軽量タイプ JCシリーズ

外形図

単位：mm

標準形／空気圧：～1MPa

ロッド先端ナット

製品仕様

使用範囲

標準品／ねじの呼び

準標準品／ねじの呼び

構造

番号	名称	材質	備考
1	スタッド	鋼	リン酸マンガン
2	ケース	アルミニウム	クロメート
3	リング	鋼	-
4	キャップ	鋼	黒色亜鉛クロメート
5	ダストカバー	合成ゴム	-
6	止めねじ	鋼	亜鉛クロメート
7	ロッド先端ナット	鋼	亜鉛クロメート
8	ワッシャ	鋼	-

規格表

単位：mm

ロッド先端ナット（付属金具）

注意・禁止事項

• ※ ソケットまたはケースのめねじへロッドのおねじをねじ込む時には、底に突当たらないようにしてください。
• ※ ダストカバーがスタッドに固着している場合があります。スタッドの首もと部のダストカバーを指等でずらせたり、スタッドを少し左右に捻るようにしながら、馴染ませてからご使用ください。
• ※ 被駆動物体とシリンダロッドをフローティングジョイントで接続する場合は、ねじサイズに応じた適正トルクで締め付けてしっかりと固定してください。さらに使用上、緩みが心配される場合は、ピン止めや接着等の緩み止めの手段を講じてください。
• ※ 直線運動専用です。ねじ部は回転可能ですが回転用軸継手ではありませんので、回転用や回転が作用する用途には使用しないでください。
• ※ シリンダの許容運動エネルギーの25%以下で使用してください。被駆動物体の停止時にフローティングジョイントに衝撃力が作用しないよう、必ずシリンダのクッション機構やショックアブソーバの追加による緩衝機構で停止させるようにしてください。緩衝機構がない場合には、過大な衝撃力が発生するため、フローティングジョイントの最大引張り圧縮力を超え、破損する場合があります。
• ※ 分解再使用はしないでください。ねじの接合部は、緩み防止として高強度の接着剤を塗布して組み付けており、分解できません。無理に分解すると破損の原因となります。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
