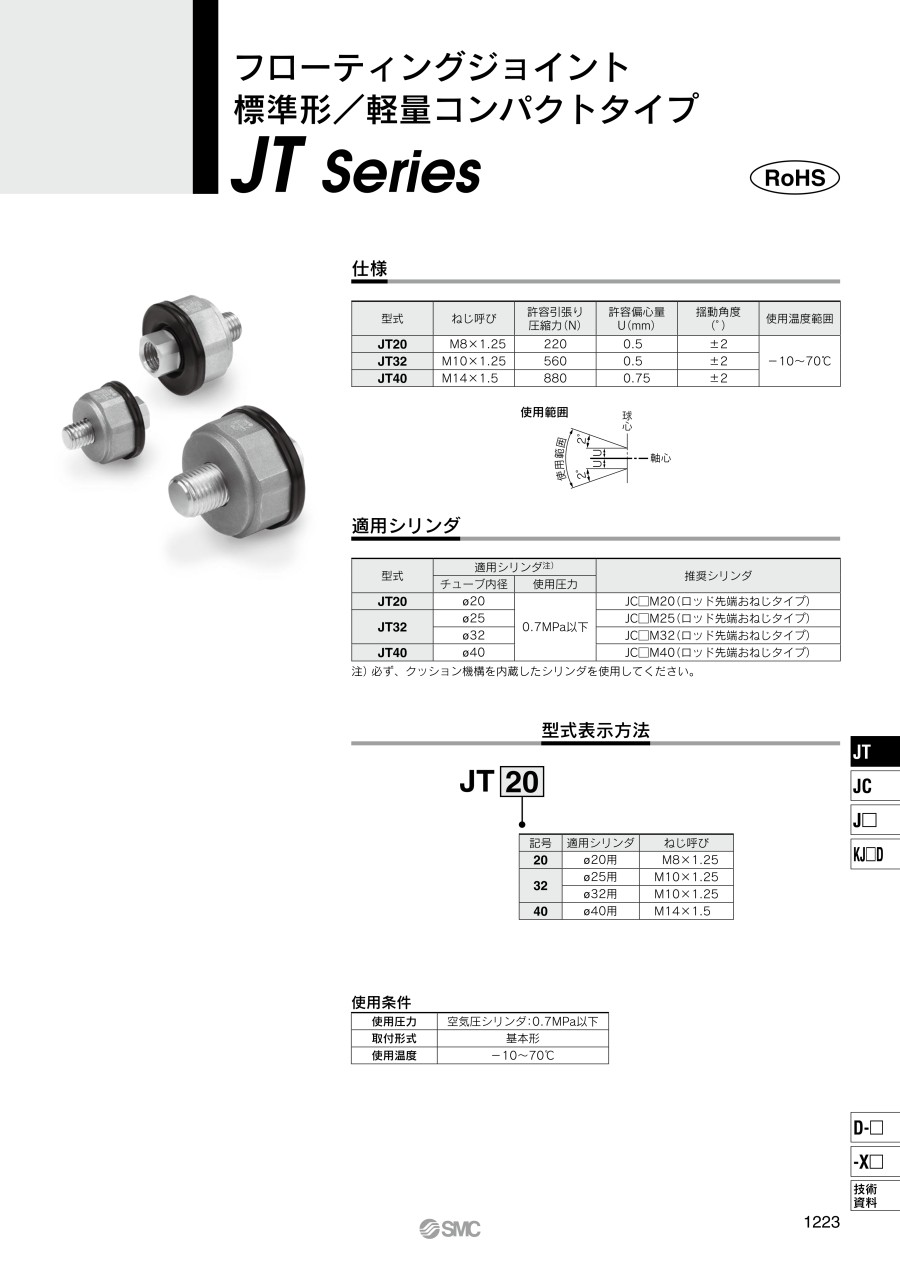

フローティングジョイント 標準形・軽量コンパクトタイプ JTシリーズ
- 通常単価(税別)
- 2,711円～3,821円
- 税込単価
- 2,982円～4,203円
省スペースシリンダ（JCM）に対応したフローティングジョイント。【特長】・最大...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
単位：mm
標準形／空気圧：～0.7MPa
製品仕様
使用範囲
| 型番 | ねじ呼び | 許容引張り圧縮力（N） | 許容偏心量U（mm） | 揺動角度（°） | 使用温度範囲 |
|---|---|---|---|---|---|
| JT20 | M8×1.25 | 220 | 0.5 | ±2 | -10～+70℃ |
| JT32 | M10×1.25 | 560 | 0.5 | ±2 | |
| JT40 | M14×1.5 | 880 | 0.75 | ±2 |
適用シリンダ
単位：mm
| 型番 | 適用シリンダ注） | 推奨シリンダ | ||
|---|---|---|---|---|
| チューブ内径 | 使用圧力 | |||
| JT20 | φ20（チューブ内径20mm） | 0.7MPa以下 | JC□M20（ロッド先端おねじタイプ） | |
| JT32 | φ25（チューブ内径25mm） | JC□M25（ロッド先端おねじタイプ） | ||
| φ32（チューブ内径32mm） | JC□M32（ロッド先端おねじタイプ） | |||
| JT40 | φ40（チューブ内径40mm） | JC□M40（ロッド先端おねじタイプ） | ||
※必ず、クッション機構を内蔵したシリンダを使用してください。
構造
| 番号 | 部品名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | スタッド | 炭素鋼 | 亜鉛クロメート |
| 2 | ケース | アルミニウム合金 | クロメート |
| 3 | ソケット | 炭素鋼 | 亜鉛クロメート |
| 4 | リング | 圧延鋼 | 窒化処理 |
| 5 | スライダ | 圧延鋼 | 窒化処理 |
| 6 | プレート | 圧延鋼 | 亜鉛クロメート |
| 7 | ダストカバー | 合成ゴム | - |
スペアパーツ（No.7／ダストカバー）の適用機種
- P215420-07：JT20用
- P215432-07：JT32用
- P215440-07：JT40用
規格表
| 型番 | 接続ねじ M | A | B | φC | φD | φE | □F | G | 八角対辺 H | 最大ねじ込み深さ P | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JT20 | M8×1.25 | 19.2 | 8 | 11 | （25.4） | 23 | 10 | 13.6 | 22 | 9.5 | 22g |
| JT32 | M10×1.25 | 23 | 10 | 13.4 | （30.6） | 28 | 12 | 16.3 | 27 | 11.5 | 38g |
| JT40 | M14×1.5 | 29 | 14 | 19 | （40.4） | 37.4 | 17 | 20.3 | 36 | 15.5 | 98g |
※（ ）内はダストカバーをはめた時の寸法です。
注意・禁止事項
注意・禁止事項
- ※1メンテナンススペースの確保
保守点検に必要なスペースを確保してください。 - ※2取付け前に手でソケットを作動させ、馴染ませてから取付けてください。
ダストカバーがソケットに固着している場合があります。ソケットの首もと部のダストカバーを指などでずらしたり、ソケットを少し左右に捻るようにしながら、馴染ませてから取付けてください。 - ※3寸法に適合した工具で、ねじサイズに応じた適正トルクで締付けてください。また、接着剤などによる緩み止め処理を行ってください。
被駆動物体とシリンダロッドをフローティングジョイントで接続する場合は、寸法に適合したスパナで八角部および四角部を掴み、下表を参考にねじサイズに応じた適正トルクで締め付けを行い、確実に固定してください。
八角部や四角部以外をプライヤやレンチなどで掴んで回した場合や、過大なトルクで締め付けた場合には、フローティングジョイントの破損や作動不良の原因となる場合があります。
また、振動などによる接続ねじの緩み止めとして、接着剤などによる緩み止めの手段を講じてください。 - ※4上記以外の製品情報につきましては、カタログを参照ください。
フローティングジョイント JTシリーズの取り付け参考図
| 型番 | スタッド（おねじ側） | ソケット（めねじ側） | ||
|---|---|---|---|---|
| スパナサイズ （ケース） | 締付トルク | スパナサイズ （ソケット） | 締付トルク | |
| JT20 | 幅22mm | 12N･m | 幅10mm | 8～12N･m |
| JT32 | 幅27mm | 24N･m | 幅12mm | 15～24N･m |
| JT40 | 幅36mm | 68N･m | 幅17mm | 40～68N･m |
詳細情報
基本情報
省スペースシリンダ（JCM）に対応したフローティングジョイント。
【特長】
・最大重さ56％削減。
・取付ねじサイズはJAシリーズ（標準品）と互換性あり。
・エアシリンダJCMシリーズと組み合わせることでよりコンパクト、軽量化が可能。
・防塵カバー付。
・使用圧力：空気圧シリンダ。
・取り付け形式：基本形。
商品担当おすすめ
SMC
フローティングジョイント 軽負荷用軽量タイプ JCシリーズ
フローティングジョイントとなります。アルミケースの採用で、標準品（JAシリーズ）と比べて質量30%減となりました。軽量化によりエアシリンダへの横荷重が低減しました。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
省スペース化されましたが、性能上の違いがありますか？
また、JCMシリーズ（使用圧力0.7MPa以下）用に全ての部品が専用設計されており、許容引張り圧縮力などが違います。
JT20のM8×1.25は、JCMのφ20おねじ用です。JCMのφ40ロッド先端めねじには、使用できません。
