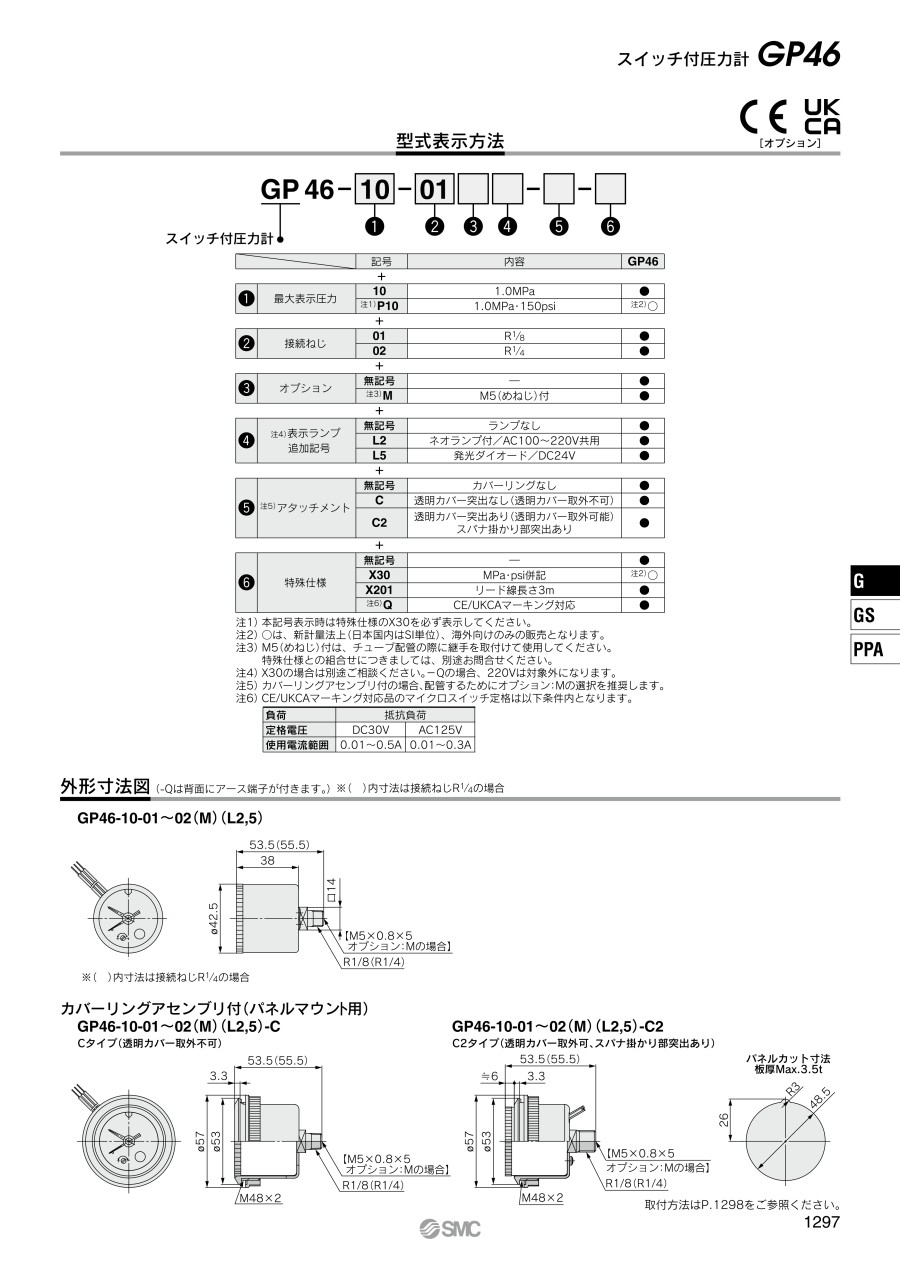

スイッチ付圧力計 GP46

外形図

単位：mm

GP46-10-01～02（M）（L2、5）

カバーリングアセンブリ付き（パネルマウント用）

GP46-10-01～02（M）（L2、5）-C

製品仕様

使用回路例

注1）圧力計を取り付けする際は、締め付け過ぎないようにご注意ください。破損の原因となります。シール剤は、シールテープをご使用ください。
注2）水の使用はできません。他の流体を使用する場合は、腐食の問題がありますので別途当メーカーサポートセンターへお問い合わせください。
注3）圧力スイッチの設定値は緑色の設定針で示します。その設定値は圧力スイッチのN.O（白線）とCOM（黒線）間が圧力下降時にONからOFFになる位置を示します。ただし、圧力スイッチの設定値は設定針が時計方向に回転する方向で行ってください。その時、設定針が設定位置を超えた時は、一旦設定針を反時計方向に回転させ、再度設定を行ってください。
注4）設定値は使用圧力（圧力降下を含む）より、必ず0.1MPa以上の差を設けてください。差が小さい場合、誤作動の原因となります。設定針の設定方法はカタログを参照ください。ただし、使用圧力は設定圧力値に対して設定針誤差（±0.05MPa）・応差（0.07MPa）・示度精度（±0.03MPa）を加えた圧力以上に印加しないと、圧力スイッチのN.O（白線）とCOM（黒線）間が圧力上昇時にONしないことがありますので注意してください。
注5）設定針と指針の誤差の最大値：設定針誤差に圧力計の示度精度を加算してください。
注6）凍結が生じないようご注意ください。作動不良の原因となります。
注7）精度保証温度範囲は23±5℃となります。

注1）最大表示圧力以上に圧力を加えないでください。作動不良の原因となります。

マイクロスイッチ定格

電気結線図

ランプ無

ランプ付き（上段：AC110、220V／下段：DC24V）

※図中の矢印は圧力上昇方向を示します。ランプは設定圧力以上で消灯し設定圧力以下になると点灯します。

リミットゲージインジケータおよび設定針の設定方法

設定方法1

（1）リミットインジケータおよび設定針（緑色）の設定を行う際は、カバーに指を掛けて反時計方向に（およそ6～7mm）止まるまで回し、手前に引いてカバーを外す。

設定方法2

（2）リミットインジケータ（緑色）の設定はマイナスドライバー（刃巾2.9mm）で行う。その際、他の指針を曲げたり、目盛板に傷を付けないよう注意すること。

設定方法3

（3）設定針設定を行う際は、マイナスドライバー（刃巾2.9mm）で設定ねじを回し、設定針を設定圧力にセットする。

設定ねじを回す場合

• マイナス（-）側（時計方向）：設定圧力増大
• プラス（+）側（反時計方向）：設定圧力減少

設定方法4

（4）設定終了後、カバーを元のように取り付ける。黒いケースの上部凹みとカバーの切欠きが合うようにしてはめ込む。カバーを時計方向に（およそ6～7mm）止まる所まで回す。ケースの上部凹みとカバーの合せマークが合ったことを確認する。

注意・禁止事項

選定サポート情報

• 1.高負荷電圧（電流）およびサージ電流が加わらないようにしてください。スイッチの作動不良の原因となります。
• 2.本体に直接衝撃や振動がかからないようにしてください。
• 3.圧力の脈動および高頻度作動での使用の場合は当メーカーサポートセンターへお問い合わせください。

取り付け

• 1.運搬および取付時、落下等による衝撃は加えないようにしてください。示度精度不良の原因となります。
• 2.取り付け姿勢は圧力計目盛の零点を下向きにし地面に対して垂直にしてください。
• 3.取り付け場所は温度および湿度の高い場所には使用しないでください。作動不良の原因となります。
• 4.圧力計をねじ込む際は、必ず四角二面取り部にスパナをかけてねじ込んでください。他の部分をもってねじ込むとエア漏れおよび破損の原因となります。

その他

• ※ ご使用の前に必ず選定・取り付けのご注意をご確認ください。
• ※ 上記以外の情報につきましてはカタログをご覧ください。
