ブルドン管や内部の可動部分（ギヤー等）は黄銅製でニッケルめっきはしておりません。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

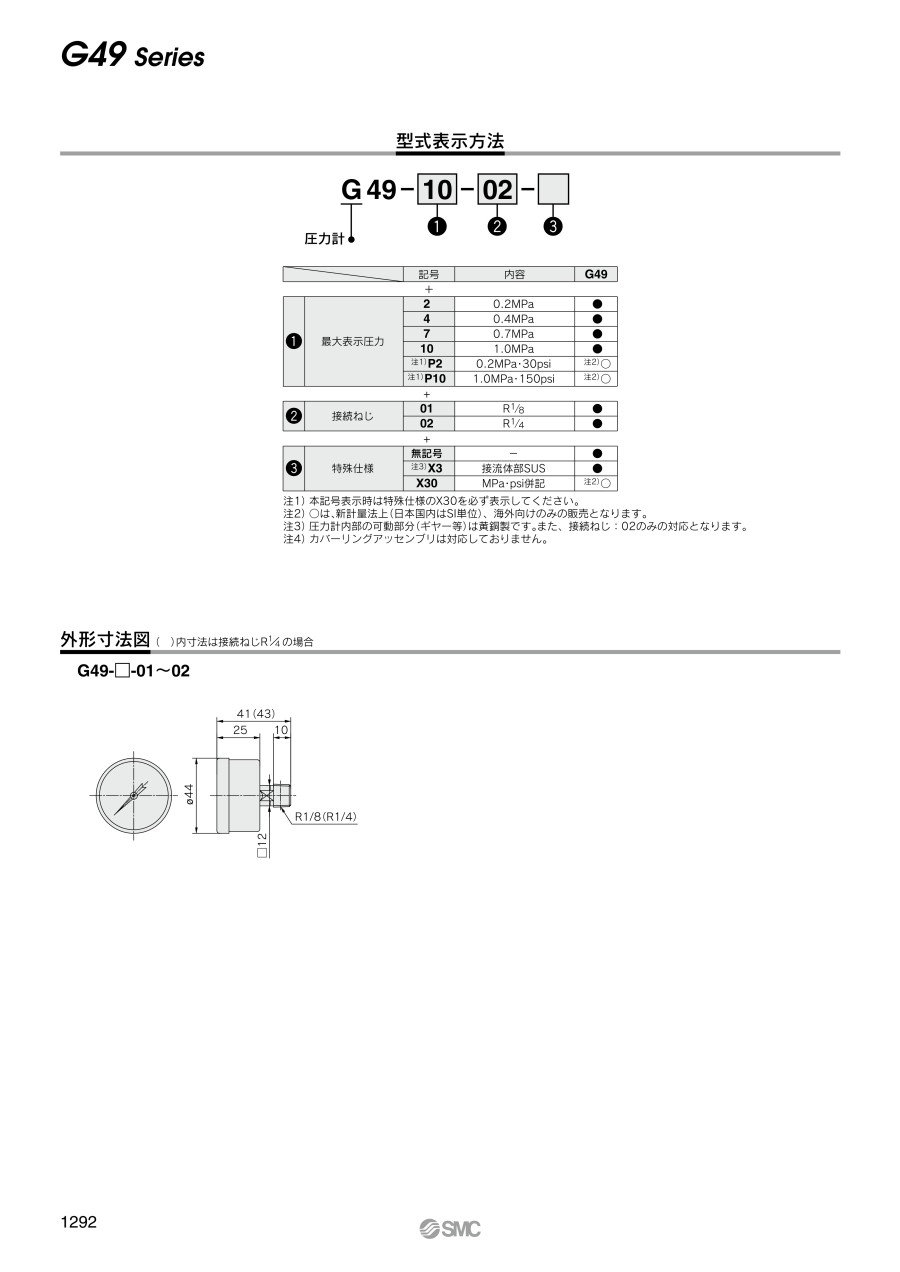

外形図

単位：mm

※（）内寸法は接続ねじR1/4の場合。

製品仕様

標準仕様（※呼吸穴にフィルタ（ろ過度3μm）をつけて圧力計内部からの発塵をおさえています。）

接続ねじ（※1）：R1⁄8、R1⁄4
使用流体（※2）：空気
示度精度（※3）：±3%F.S.（フルスパン）
質量：0.095kg

※1圧力計を取り付けする際は、締付け過ぎないようご注意ください。破損の原因となります。シール剤は、シールテープをご使用ください。
※2凍結が生じないようご注意ください。作動不良の原因となります。
※3精度保証温度範囲は23℃±5℃となります。

型番	^注1）圧力レンジ	表示単位	接続ねじ	備考
型番	MPa	表示単位	接続ねじ	備考
G49-2-02	0～0.2	MPa	R1/4	-
G49-7-02	0～0.7
G49-10-02	0～1.0

注1）最大表示圧力以上に圧力を加えないでください。作動不良の原因となります。

注意・禁止事項

選定サポート情報

※1高負荷電圧（電流）およびサージ電流が加わらないようにしてください。スイッチの作動不良の原因となります。
※2本体に直接衝撃や振動がかからないようにしてください。
※3圧力の脈動および高頻度作動での使用の場合はメーカーサポートセンターへお問い合わせください。

取り付け

※1運搬および取付時、落下などによる衝撃は加えないようにしてください。示度精度不良の原因となります。
※2取り付け姿勢は圧力計目盛の零点を下向きにし地面に対して垂直にしてください。
※3取り付け場所は温度および湿度の高い場所には使用しないでください。作動不良の原因となります。
※4圧力計をねじ込む際は、必ず四角二面取り部にスパナをかけてねじ込んでください。他の部分をもってねじ込むとエア漏れおよび破損の原因となります。

その他

※ ご使用の前に必ず選定・取り付けのご注意をご確認ください。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

最大表示圧力

(Mpa)

接続ねじ

特殊仕様

最小発注数量

0.2	R1⁄8	-	1個
0.4	R1⁄8	-	1個
0.4	R1⁄4	-	1個
0.4	R1⁄4	接流体部SUS	1個
1	R1⁄8	-	1個
1	R1⁄4	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,618円 ( 3,980円 )	9日目
4,849円 ( 5,334円 )	在庫品1日目当日出荷可能
3,618円 ( 3,980円 )	6日目
9,778円 ( 10,756円 )	在庫品1日目当日出荷可能
3,850円 ( 4,235円 )	在庫品1日目当日出荷可能
3,850円 ( 4,235円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

背面ねじタイプの圧力計。
【特長】
・クリーンシリーズ（10-シリーズ）用圧力計
・ケース材質：亜鉛ダイカスト
・ケース表面処理：クロームめっき
・透明カバー材質：ガラス
・株材質：黄銅
・株表面処理：外部のみニッケルめっき
・ブルドン管：黄銅

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ブルドン管や内部の可動部分（ギヤー等）は黄銅製でニッケルめっきはしておりません。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
クリーンレギュレータ用圧力計/リミットインジケーター付 G46-SRA/B
クリーンレギュレータ用圧力計／リミットインジケーター付きとなります。示度精度は±3%F.S. （フルスパン）です。パネル取り付け用として使用できます。
SMC
禁油・外部銅系不可用圧力計/リミットインジケーター付 G46E
禁油・外部銅系不可用圧力計／リミットインジケーター付きとなります。材質はケース：圧延銅版、透明カバー：ポリカーボネートとなっています。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クリーンシリーズ（10-シリーズ）用圧力計 G49のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q圧力計の圧力レンジ別の1目盛り表示は、何MPaですか?

圧力レンジは、0-0.2MPa、0-0.4MPa、0-0.7MPa、0-1.0MPa、0-1.5MPaがあります。
1目盛表示は、 0-0.2MPa〔1目盛 0.01MPa〕、0-0.4MPa〔1目盛 0.02MPa〕、0-0.7MPa〔1目盛 0.05MPa〕、
0-1.0MPa〔1目盛 0.05MPa〕、0-1.5MPa〔1目盛 0.1MPa〕です。
圧力単位表示は、日本国内では新計量法によりSI単位（□Pa）になり、 kgf/c㎡やbar表示のものはありません。
MPaとpsi併記の特殊仕様は、海外向けのみの販売となります。
