真空用圧力スイッチダイヤフラム式 ZSM1-115・ZSM1-121

カタログ |

通常単価(税別): 6,368円～9,455円特別価格

税込単価: 7,005円～10,401円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～15日目一部当日出荷可能

エジェクタシステムZMシリーズにマウント可能な真空用圧力スイッチ。【特長】・ダイヤフラム式。・取り付け...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

薄形デジタル圧力スイッチ ZSE10（F）・ISE10シリーズ

通常価格(税別)： 152円 (税込価格：167円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

空気圧用圧力スイッチ IS3000シリーズ

通常価格(税別)： 5,378円 (税込価格：5,916円)

通常出荷日：在庫品1日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

ZSM1-115

ZSM1-121

製品仕様

外観

ZSM1-115の接続方法

ZSM1-115の内部回路

茶色リード線：スイッチ主回路を動作させるために電源（+）端子と接続。
黒色リード線：負荷を接続（PLC入力、リレー）。
青色リード線：電源GND端子と接続。

ZSM1-121の内部回路

製品仕様

型番	ZSM1-115	ZSM1-121
スイッチ仕様	無接点	有接点（リードスイッチ）
使用流体	エアおよび不活性ガス
最高使用圧力	0.5MPa
設定圧力範囲	-27～-80kPa
応差	Max15kPa	Max20kPa
繰返精度	±10%以下
周囲温度および使用流体温度	-5～+60℃（但し凍結なきこと）
供給電圧	DC4.5～28V	AC／DC100V以下
表示灯	ON点灯
リード線数	3	2
管接続口径	R1/8
質量	65g

製品仕様

ZSM1-115

供給電圧：DC4.5～28V
出力（オープンコレクタ）：28V.Max 40mA
消費電流：10mA以下（DC24V）

ZSM1-121

供給電圧：AC／DC100V
最大使用電流範囲：24V以下：50mA、48V：40mA、100V：20mA
最大接点容量：AC2VA、DC2W

注意・禁止事項

配線

接点保護ボックス内部回路

※1電源コードに引張力を加えないでください。破損の原因となります。
※2ZSM1-121の配線注意：ZSM1-121を直列接続した場合は、発光ダイオードの内部抵抗による電圧降下が生じます。電圧降下はスイッチ1台につき約2V生じます。駆動側の最低駆動電圧をご確認いただき、可能な範囲内でご使用ください。
※3接点保護回路を内蔵していませんので誘導負荷の場合やリード線が5m以上で使用する場合には、接点保護ボックス（CD-P11）をご使用ください。
※4接点保護ボックス／接続方法：スイッチ本体と接点保護ボックスの接続は、接点保護ボックスにSWITCHと表示してある側のリード線とスイッチ本体から出たリード線とを接続してください。また、スイッチ本体と接点保護ボックス間のリード線長さは1m以内とし、できるだけ近くにセットしてください。

取り付け・配管

本体にスパナを掛けて回さない

※1製品の取り扱いは、必ず本体を持って行い、電源コードに引張力を加えないでください。
※2取り扱いの際、落としたり、ぶつけたりしないでください。破損の原因となります。
※3配管に取り付ける場合、継手部分にスパナをかけてねじ込んでください。本体にスパナを掛けて回すと破壊します。
※4取り付け方向は水平・垂直いずれも可能です。

圧力源

※1吸着確認用スイッチとして使用する場合、水などを吸引しないでください。誤作動および、破損の原因となります。
※2使用流体はエアおよび不活性ガス専用です。腐食性流体は使用できません。

※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

配管口の種類

配管ねじの呼び

配管ねじの種類

電源電圧の種類

電源電圧

(V)

リード線

応差

(MPa)

最小発注数量

[直付] ZMエジェクタ取付	-	-	DC	4.5～28	0.5m	0.015	1個
[直付] ZMエジェクタ取付	-	-	DC	4.5～28	3m	0.015	1個
[直付] ZMエジェクタ取付	-	-	AC/DC	100	0.5m	0.02	1個
[おねじ] おねじ	[1/8] 1/8	[Rc(R)] R	DC	4.5～28	0.5m	0.015	1個
[おねじ] おねじ	[1/8] 1/8	[Rc(R)] R	DC	4.5～28	3m	0.015	1個
[おねじ] おねじ	[1/8] 1/8	[Rc(R)] R	AC/DC	100	0.5m	0.02	1個
[おねじ] おねじ	[1/8] 1/8	[Rc(R)] R	AC/DC	100	3m	0.02	1個
[おねじ] おねじ	[1/8] 1/8	[NPT] NPTF	DC	4.5～28	3m	0.015	1個

通常単価(税別) (税込単価)	通常出荷日

8,788円 ( 9,667円 )	5日目
8,795円 ( 9,675円 )	9日目
6,368円 ( 7,005円 )	9日目
8,789円6,679円 ( 7,347円 )	在庫品1日目当日出荷可能
9,455円 ( 10,401円 )	15日目
6,588円 ( 7,247円 )	6日目
7,036円 ( 7,740円 )	6日目
9,455円 ( 10,401円 )	6日目

詳細情報

基本情報

基本情報

エジェクタシステムZMシリーズにマウント可能な真空用圧力スイッチ。
【特長】
・ダイヤフラム式。
・取り付け方法：0（ZMエジェクタ取り付け形）。
・取り付け方法：1（単体取付形 R1/8）。
・取り付け方法：T（単体取付形 NPTF1/8）。
・スイッチ仕様／電圧：15（無接点／DC4.5～28V）。
・スイッチ仕様／電圧：21（有接点／AC／DC100V）。
・リード線長さ：無記号（0.5m（標準））／L（3m）。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

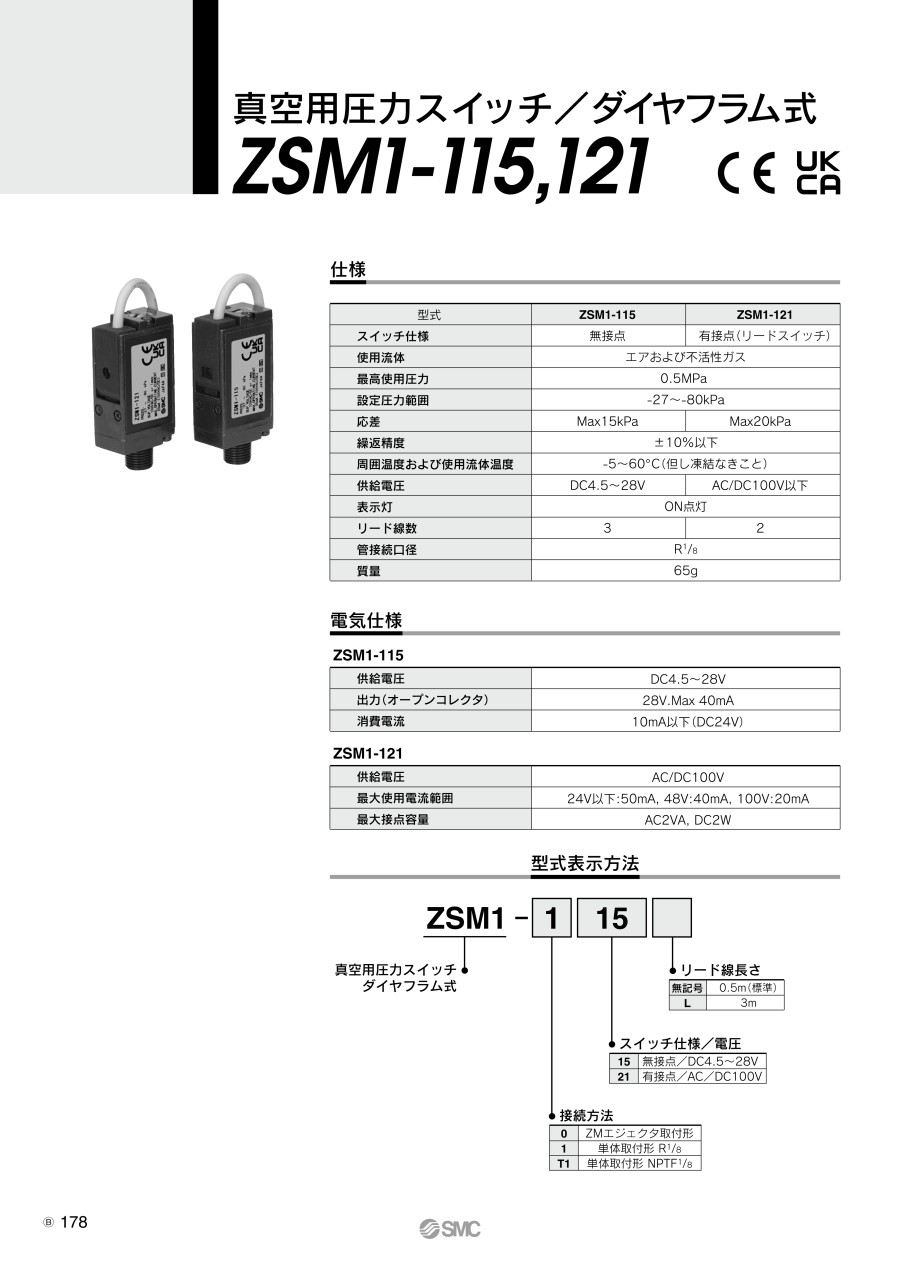

カタログ
