動作表示灯付圧力スイッチ
- 通常単価(税別)
- 14,876円～23,099円
- 税込単価
- 16,364円～25,409円
作動点をランプで表示する圧力スイッチ。【特長】・汎用流体用・IP40相当・動作...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
製品仕様
外観
接点構成
- 1.3：ランプ用電源
- 4：COMMON
- 5：NORMALLY CLOSED
- 6：NORMALLY OPEN
- 圧力上昇にてb接点（4.5）OFF
- 圧力上昇にてa接点（4.6）ON
- 圧力上昇にてランプ消灯
| 圧力調整範囲 | 0.1～1.0MPa |
|---|---|
| 応差調整範囲 | 0.03～0.4MPa |
| 保証耐圧力 | 1.5MPa |
| 繰返精度 | ±0.02MPa |
| 接点構成 | 1ab（ランプ1b） |
| 管接続口径 | 3/8 |
| 周囲温度および使用流体温度 | -5～+80℃（ただし、凍結なきこと） |
| 保護構造 | 開放型（IP40相当） |
| リード線接続方法 | グロメット |
| 質量 | 1.3kg |
使用流体
| 適用流体 | 接液部材質 | |
|---|---|---|
| ベローズ | 流体取入部 | |
| 腐食性のない水、エア、液体、不活性ガス | リン青銅 | 黄銅 |
| SUS316を腐食しない流体 | SUS316 | SUS316 |
※使用流体は、接液部材質によって制限されます。適応する材質の機種をご選定ください。
スナップスイッチ電気定格
| 定格電圧（V） | 無誘導負荷（A） | 誘導負荷（A） | ||
|---|---|---|---|---|
| 抵抗負荷 | ランプ負荷 | 誘導負荷 | 電動機負荷 | |
| AC110 | 12 | 2 | 12 | 3 |
| AC220 | 10 | 1 | 10 | 1.5 |
| AC440 | 6 | 1 | 3 | 1 |
| DC24 | 3 | 2.5 | 3 | 2.5 |
| DC48 | 1.5 | 1.2 | 1.5 | 1.25 |
| DC110 | 0.5 | 0.25 | 0.5 | 0.2 |
| DC220 | 0.25 | 0.1 | 0.25 | 0.1 |
- 絶縁抵抗：100MΩ以上（DC500V メガ）
- 耐電圧：AC2,000V 1分間

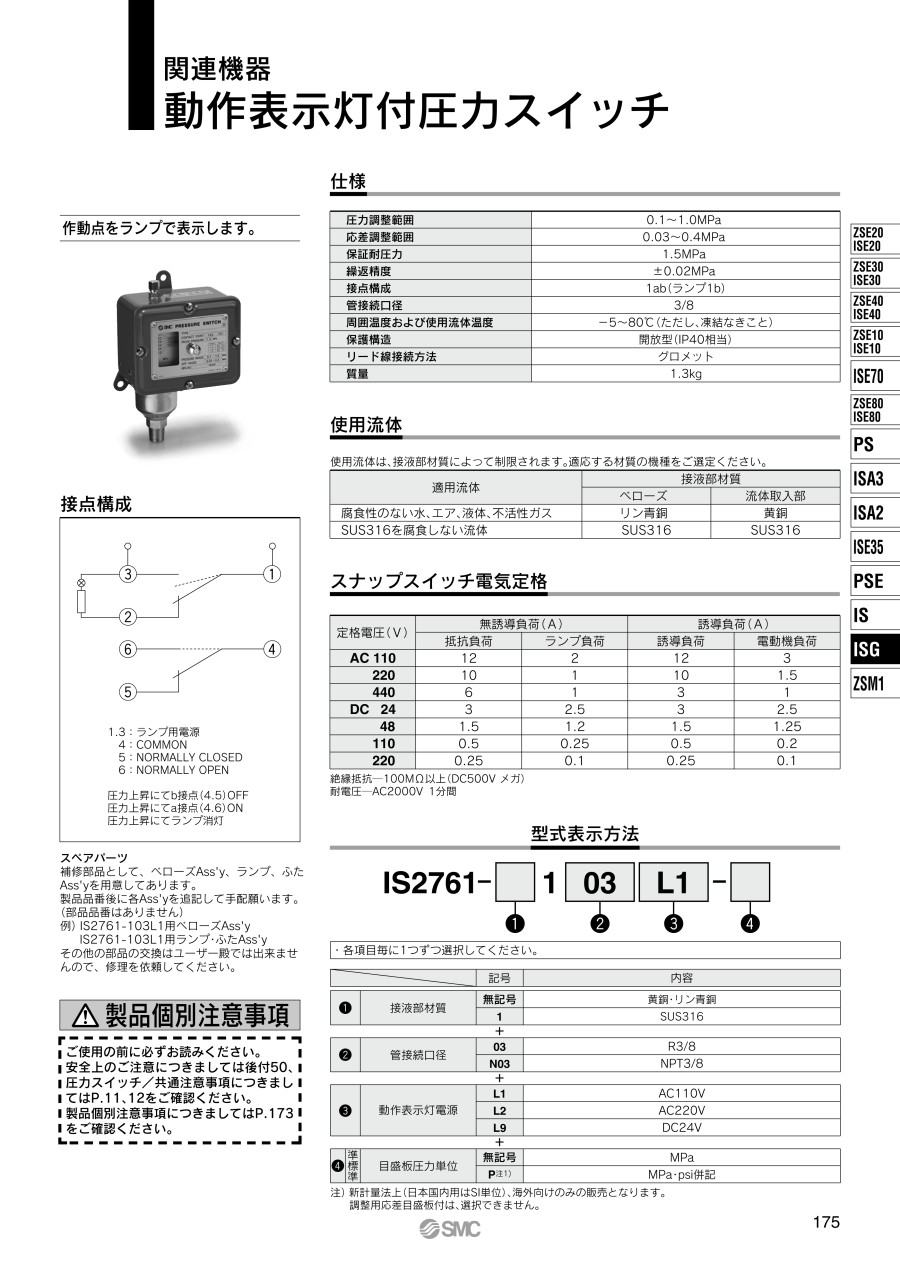

規格表
| 型番 | A | B | C |
|---|---|---|---|
| IS2761-103L□ | 173 | 55 | 19 |
| IS2761-1103L□ | 178 | 60 | 23 |
注意・禁止事項
- ※ 安全上のご注意、圧力スイッチ／共通注意事項、製品個別注意事項につきましてはカタログをご確認ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,891円 ( 17,480円 ) | 19日目 |
14,876円 ( 16,364円 ) | 19日目 |
22,166円 ( 24,383円 ) | 19日目 |
23,099円 ( 25,409円 ) | 19日目 |
16,067円 ( 17,674円 ) | 6日目 |
16,067円 ( 17,674円 ) | 6日目 |
16,067円 ( 17,674円 ) | 6日目 |
15,487円 ( 17,036円 ) | 19日目 |
21,524円 ( 23,676円 ) | 6日目 |
20,531円 ( 22,584円 ) | 19日目 |
20,065円 ( 22,072円 ) | 19日目 |
19,586円 ( 21,545円 ) | 6日目 |
20,912円 ( 23,003円 ) | 19日目 |
詳細情報
基本情報
作動点をランプで表示する圧力スイッチ。
【特長】
・汎用流体用
・IP40相当
・動作表示灯付き
・材質：リン青銅・黄銅/SUS316
・管接続口径：R3/8、NPT3/8
・動作表示灯電源：AC110V/AC220V/DC24V
・目盛板圧力単位：Mpa/MPa・psi併記
商品担当おすすめ
SMC
汎用圧力スイッチ 30-ISGシリーズ
圧力スイッチとなります。工業機械・産業機械・コンプレッサ・化学プラント・発電所などの広い分野で、油圧・水圧・液圧・空気圧などの自動圧力制御にご使用いただけます。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワークが可能です。
よくあるご質問（FAQ）
また、接液部材質SUS316ですと蒸気（150℃以下）やSUS316を腐食しない流体の使用が可能です。
ただし、使用流体温度は接液部材質SUS316の蒸気の場合（150℃以下）を除き、すべて-5～80℃までです。
また、周囲温度は蒸気の場合でも80℃以下でご使用ください。
なお、動作表示灯(ランプ）付圧力スイッチの場合は、接液部材質SUS316の場合でも蒸気は使用できません。
注意）引火性流体及び引火性ガスの雰囲気では、絶対に使用しないでください。
防爆構造になっていませんので、爆発災害を引き起こす可能性があります。
