■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

表示記号

型番	接続口径	音速コンダクタンス dm³/（s・bar）	臨界圧力比	質量（g）
ASN2-M5	M5×0.8	0.36	0.15	5
ASN2-U10/32	10-32UNF	0.36	0.15	5
ASN2-01	1/8	0.72	0.35	17
ASN2-02	1/4	1.3		34
ASN2-03	3/8	3.32		55
ASN2-04	1/2	4.9		107

ニードル弁／流量特性

注）流量特性は代表値となります。

構造

番号	名称	材質	備考
1	ハンドル	PBT	-
2	ニードル	黄銅	無電解ニッケルめっき
3	ロックナット	鋼^注2）	亜鉛クロメート^注1）
4	ニードルガイド	黄銅	無電解ニッケルめっき
5	ワッシャ	炭素鋼	ニッケルめっき
6	Oリング	NBR	-
7	消音材	PVAスポンジ	-
8	消音カバー	軟質ポリエチレン	-
9	ボディ B	黄銅	無電解ニッケルめっき
10	ガスケット	NBR／ステンレス	M5、U10/32のみ

注1）ロックナット丸形は無電解ニッケルめっきとなります。
注2）ロックナット丸形は黄銅となります。ただし、ASN2-□01、□02のみ鋼となります。

規格表

単位：mm

型番	ねじD	φD	L1^注2）		H
型番	ねじD	φD	Min	Max	H
ASN2-M5	M5×0.8	10	20.5	23.3	8
ASN2-U10/32	10-32UNF	10	20.5	23.3	8
ASN2-01	1/8	15	29.1	34.1	12（12.7）
ASN2-02	1/4	20	33.7	38.7	17（17.5）
ASN2-03	3/8	25	35.9	40.9	19
ASN2-04	1/2	30	48.1	53.1	24（23.8）

注1）（）内はNPTねじ仕様の寸法を示します。
注2）L1は参考寸法です。

使用例

取り付け例

注意・禁止事項

設計上の注意／選定

使用できない回路例

パーフェクトバルブ：VF66□□、VS7-6-FPG、VS7-8-FPG

※ 排気ニードルの絞りによる残圧の影響でパーフェクトバルブ内のチェック弁が正常作動しない場合があります。

アクチュエータと電磁弁の間にパイロットチェック弁が入る回路

※ 排気ニードルの絞りによる残圧の影響でパイロットチェック弁が正常作動しない場合があります。

取り付け

継手と干渉する例

※ 電磁弁の管接続ポートに取り付ける場合、図のように継手と干渉して取り付けられない場合がありますので、カタログで確認の上ご使用ください。

型番リスト

表示件数

型番

接続口径	ねじの種類	音速コンダクタンス IN→OUT [dm3/(s・bar)]	オプション	ロックナットオプション	最小発注数量

1/8	R	0.72	なし	ロックナット六角	1個
1/8	R	0.72	なし	ロックナット丸形	1個
1/8	R	0.72	シール付	ロックナット六角	1個
1/8	R	0.72	シール付	ロックナット丸形	1個
1/4	R	1.3	なし	ロックナット六角	1個
1/4	R	1.3	なし	ロックナット丸形	1個
1/4	R	1.3	シール付	ロックナット六角	1個
1/4	R	1.3	シール付	ロックナット丸形	1個
3/8	R	3.32	なし	ロックナット六角	1個
3/8	R	3.32	なし	ロックナット丸形	1個
3/8	R	3.32	シール付	ロックナット六角	1個
3/8	R	3.32	シール付	ロックナット丸形	1個
1/2	R	4.9	なし	ロックナット六角	1個
1/2	R	4.9	シール付	ロックナット六角	1個
M5×0.8	メートルねじ	0.36	なし	ロックナット六角	1個
M5×0.8	メートルねじ	0.36	なし	ロックナット丸形	1個
1/8	NPT	0.72	なし	ロックナット六角	1個
1/8	NPT	0.72	シール付	ロックナット六角	1個
1/8	NPT	0.72	シール付	ロックナット丸形	1個
1/4	NPT	1.3	なし	ロックナット六角	1個
1/4	NPT	1.3	シール付	ロックナット六角	1個
3/8	NPT	3.32	なし	ロックナット六角	1個
3/8	NPT	3.32	シール付	ロックナット六角	1個
1/2	NPT	4.9	なし	ロックナット六角	1個
1/2	NPT	4.9	シール付	ロックナット六角	1個
1/2	NPT	4.9	シール付	ロックナット丸形	1個
10-32UNF	ユニファイねじ	0.36	なし	ロックナット六角	1個

通常単価(税別) (税込単価)	通常出荷日

646円 ( 711円 )	在庫品1日目当日出荷可能
646円 ( 711円 )	在庫品1日目当日出荷可能
752円 ( 827円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
842円 ( 926円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
1,047円 ( 1,152円 )	在庫品1日目当日出荷可能
1,095円 ( 1,205円 )	在庫品1日目当日出荷可能
1,075円 ( 1,183円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,709円 ( 1,880円 )	在庫品1日目当日出荷可能
412円 ( 453円 )	在庫品1日目当日出荷可能
412円 ( 453円 )	在庫品1日目当日出荷可能
738円 ( 812円 )	6日目
773円 ( 850円 )	6日目
641円 ( 705円 )	在庫品1日目当日出荷可能
925円 ( 1,018円 )	6日目
957円 ( 1,053円 )	在庫品1日目当日出荷可能
1,113円 ( 1,224円 )	在庫品1日目当日出荷可能
1,227円 ( 1,350円 )	6日目
1,595円 ( 1,755円 )	6日目
1,629円 ( 1,792円 )	6日目
1,596円 ( 1,756円 )	在庫品1日目当日出荷可能
453円 ( 498円 )	6日目

詳細情報

基本情報

基本情報

最大流量で消音効果20dB以上の排気絞り弁。
【特長】
・サイレンサ付きで、高い消音特性。
・シリンダ速度制御が容易。
・スピードコントローラと同一のニードル形状。
・ニードルは抜け止め機構。
・保証耐圧力：1.5MPa。
・使用圧力範囲：0～1MPa。
・周囲温度および使用流体温度：-5～60℃（凍結なきこと）。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

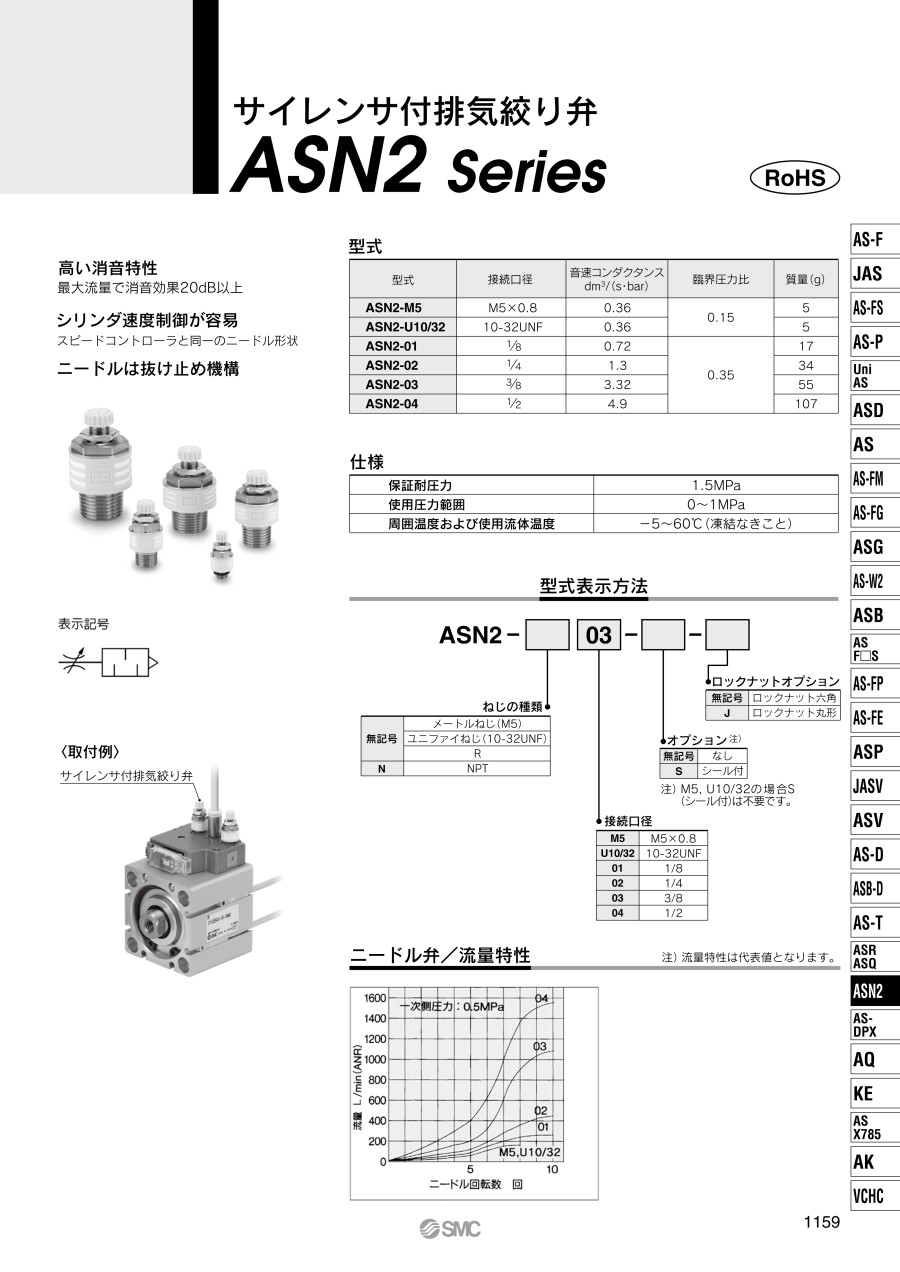

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
パイロットチェック弁付スピードコントローラ ASPシリーズ
パイロットチェック弁付きスピードコントローラとなります。シリンダの一時的な中間停止、速度制御が可能です。無電解ニッケルめっきが標準仕様となっています。
SMC
スピードエキゾーストコントローラ ASVシリーズ
スピードエキゾーストコントローラとなります。クイックエキゾーストバルブ+排気絞り弁を一体化しました。スピードコントローラ制御と比較の場合、約2倍の流量が得られます。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
