5.0MPa対応チェックバルブ VCHC40シリーズ

カタログ |

通常単価(税別): 22,587円～22,685円

税込単価: 24,846円～24,954円

通常出荷日：6日目

ポリウレタンエラストマーポペットにより高圧環境下における耐久性が向上したチェックバルブ。【特長】・5....

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

チェックバルブ AKシリーズ

通常価格(税別)： 1,810円 (税込価格：1,991円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

表示記号

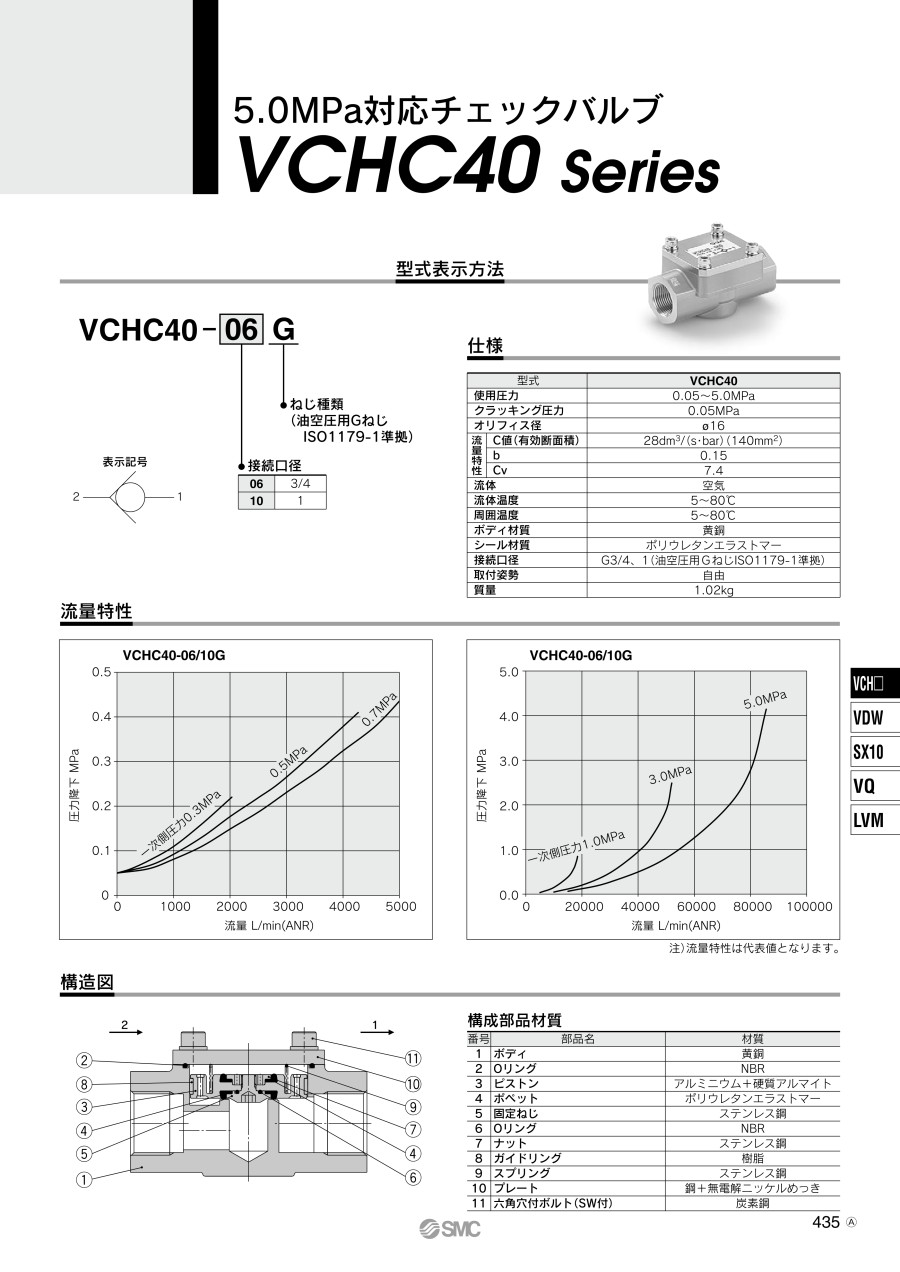

型番		VCHC40
使用圧力		0.05～5.0MPa
クラッキング圧力		0.05MPa
オリフィス径		φ16（オリフィス径16mm）
流量特性	C値（有効断面積）	28dm³/（s・bar）（140mm²）
	b	0.15
	Cv	7.4
流体		空気
流体温度		5～80℃
周囲温度		5～80℃
ボディ材質		黄銅
シール材質		ポリウレタンエラストマー
接続口径		G3/4、1（油空圧用GねじISO 1179-1準拠）
取付姿勢		自由
質量		1.02kg

構造

番号	部品名	材質
1	ボディ	黄銅
2	Oリング	NBR
3	ピストン	アルミニウム+硬質アルマイト
4	ポペット	ポリウレタンエラストマー
5	固定ねじ	ステンレス鋼
6	Oリング	NBR
7	ナット	ステンレス鋼
8	ガイドリング	樹脂
9	スプリング	ステンレス鋼
10	プレート	鋼+無電解ニッケルめっき
11	六角穴付ボルト（SW付）	炭素鋼

商品特長詳細

注意・禁止事項

選定サポート情報

使用流体について

※ 腐食性ガスの場合：応力腐食割れその他事故の原因となりますので、使用できません。

配管

シールテープの巻き方（Rねじ施工時）

シールテープの巻き方

※ 本製品はISO 1179-1に準拠した油空圧用Gねじを使用しているため、シールテープは不要です。
※ R（テーパ）ねじをご使用される場合は、ねじ先端を1～2山残して4～5回シールテープを巻いてご使用ください。

ねじの締め付けおよび締め付けトルクの厳守

※バルブに継手類をねじ込む場合、下記適正締め付けトルクで締め付けてください。

接続ねじ（G、Rc3/4）：適正締め付けトルク 28～30N・m
接続ねじ（G、Rc1）：適正締め付けトルク 36～38N・m

使用環境

※ 爆発性雰囲気の場所では使用しないでください。
※ 水滴、油および溶接時のスパッタなどが付着する場所では、適切な防護対策を施してください。

保守点検

保管

※ 使用後、長期間保管する場合は、錆の発生、ゴム材質などの劣化を防ぐために、水分を十分除去した状態で保管してください。

型番リスト

表示件数

型番

VCHC40-06G

VCHC40-10G

接続口径	最小発注数量

3/4	1個
1	1個

通常単価(税別) (税込単価)	通常出荷日

22,587円 ( 24,846円 )	6日目
22,685円 ( 24,954円 )	6日目

詳細情報

基本情報

基本情報

ポリウレタンエラストマーポペットにより高圧環境下における耐久性が向上したチェックバルブ。
【特長】
・5.0MPa対応。
・接続口径（VCHC40-06G）：3/4。
・接続口径（VCHC40-10G）：1。
・ねじ種類：油空圧用GねじISO1179-1準拠。
・ガイドリング（摺動）部にNSF-H1認証品グリースを使用。
