■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報

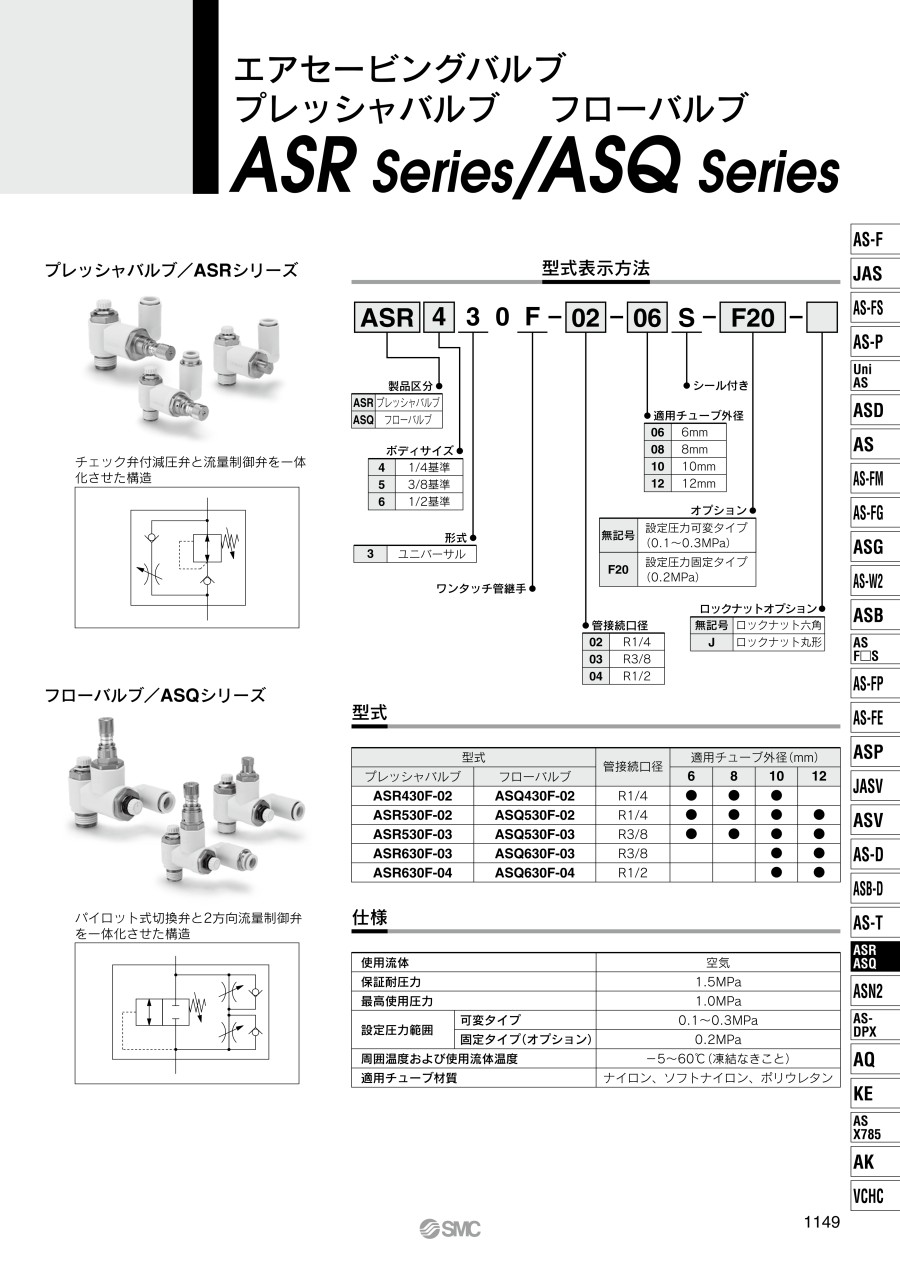

カタログ

商品情報

外形図

単位：mm

設定圧力可変タイプの寸法図1

設定圧力可変タイプの寸法図2

設定圧力固定タイプ（-F20）の寸法図1

設定圧力固定タイプ（-F20）の寸法図2

製品仕様

ASRシリーズ（プレッシャバルブ）の外観

ASQシリーズ（フローバルブ）の外観

ASRシリーズ（プレッシャバルブ）の接続図

チェック弁付き減圧弁と流量制御弁を一体化させた構造。

ASQシリーズ（フローバルブ）の構造図

パイロット式切換弁と2方向流量制御弁を一体化させた構造。

型番

型番		管接続口径	適用チューブ外径（mm）
プレッシャバルブ	フローバルブ	管接続口径	6	8	10	12
ASR430F-02	ASQ430F-02	R1/4	●	●	●	-
ASR530F-02	ASQ530F-02	R1/4	●	●	●	●
ASR530F-03	ASQ530F-03	R3/8	●	●	●	●
ASR630F-03	ASQ630F-03	R3/8	-	-	●	●
ASR630F-04	ASQ630F-04	R1/2	-	-	●	●

規格表

型番	d^注1）	T	H	D1	D2	D3	L1	L2	L3^注2）
型番	d^注1）	T	H	D1	D2	D3	L1	L2	L3^注2）
ASR430F-02-06S,-F20	6	R1/4	17	18.5	20	21.5	57.7	34.9	63.7
ASR430F-02-08S,-F20	8						58.7	35.9
ASR430F-02-10S,-F20	10						53.8	31
ASR530F-02-06S,-F20	6	R1/4	21	18.5	24.3	25.3	62.9	36.5	67.3
ASR530F-02-08S,-F20	8						63.9	37.5
ASR530F-02-10S,-F20	10						59	32.6
ASR530F-02-12S,-F20	12			20.9			60.8	34.4
ASR530F-03-06S,-F20	6	R3/8	21	18.5	24.3	25.3	62.9	36.5	67.3
ASR530F-03-08S,-F20	8						63.9	37.5
ASR530F-03-10S,-F20	10						59	32.6
ASR530F-03-12S,-F20	12			20.9			60.8	34.4
ASR630F-03-10S,-F20	10	R3/8	25	18.5	29.7	30	62.8	32.6	86.3
ASR630F-03-12S,-F20	12	R3/8	25	20.9	29.7	30	64.6	34.4	86.3
ASR630F-04-10S,-F20	10	R1/2	25	18.5	29.7	30	62.8	32.6	86.3
ASR630F-04-12S,-F20	12	R1/2	25	20.9	29.7	30	64.6	34.4	86.3

型番	L4^注3）	L5^注4）		L6	A1^注5）		A2^注5）	M	質量（g）^注6）
型番	L4^注3）	MAX.	MIN.	L6	MAX.	MIN.	A2^注5）	M	※1	※2
ASR430F-02-06S,-F20	45.6	50.6	45.6	23	44.6	39.6	16.8	17	111	89
ASR430F-02-08S,-F20								18.5	114	93
ASR430F-02-10S,-F20								21	105	82
ASR530F-02-06S,-F20	49.2	55.8	50.8	25.9	49.8	44.8	18.8	17	150	127
ASR530F-02-08S,-F20								18.5	153	130
ASR530F-02-10S,-F20								21	143	120
ASR530F-02-12S,-F20								22	146	122
ASR530F-03-06S,-F20	49.2	57.4	52.4	25.9	51	46	20	17	160	137
ASR530F-03-08S,-F20								18.5	163	140
ASR530F-03-10S,-F20								21	153	130
ASR530F-03-12S,-F20								22	156	133
ASR630F-03-10S,-F20	65.5	67.6	60.1	27.7	61.2	53.7	20.6	21	237	219
ASR630F-03-12S,-F20	65.5	67.6	60.1	27.7	61.2	53.7	20.6	22	239	221
ASR630F-04-10S,-F20	65.5	71.1	63.6	27.7	62.9	55.4	24.1	21	257	239
ASR630F-04-12S,-F20	65.5	71.1	63.6	27.7	62.9	55.4	24.1	22	259	239

注1）dは適用チューブ外径を指します。
注2）L3は設定圧力可変タイプの寸法です。
注3）L4は設定圧力固定タイプの寸法です。
注4）参考寸法。
注5）A1、A2はねじ込み後の参考寸法です。
注6）※1は設定圧力可変タイプの質量、※2は設定圧力固定タイプの質量です。

商品特長詳細

流量特性（プレッシャバルブ／ASRシリーズ（1次側圧力 0.5MPa））

ASR430F

ASR530F

※流量特性は代表値になります。

注意・禁止事項

選定サポート情報

※ プレッシャバルブの2次側の設定範囲は、1次側圧力の85%以下で行ってください。
※ 85%を超えた設定を行うと、2次側の設定圧力は、1次側圧力の変動を受け易く不安定となります。

取り付け

※ ニードルおよび調圧スクリュの回転数をご確認ください。抜止め機構付きですので、これ以上は回転しません。ニードルおよび調圧スクリュの回し過ぎは、破損の原因となりますので、使用製品の回転数をご確認ください。
※ 負荷変動がある場合には使用できません。駆動途中でアクチュエータが飛び出すことがあります。
※ クローズドセンタの電磁弁をご使用する場合、ストロークエンドでシリンダ内の圧力充填が完全に終了してから、センタ位置に切り換えてください。圧力充填が不十分ですと、再起動時にシリンダが飛び出す場合があります。
※ 垂直方向に駆動するアクチュエータに使用する際は、負荷によりアクチュエータが飛出すことがあります。調整方法につきましては、カタログをご覧ください。

その他

※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

ロックナットオプション

接続口径

オプション

適用チューブ外径ミリサイズ

(mm)

ボデイサイズ

製品区分

最小発注数量

ロックナット六角	1/4	設定圧力可変タイプ(0.1～0.3MPa)	6	1/4基準	フローバルブ	1個
ロックナット六角	1/4	設定圧力可変タイプ(0.1～0.3MPa)	8	1/4基準	フローバルブ	1個
ロックナット六角	1/4	設定圧力可変タイプ(0.1～0.3MPa)	10	1/4基準	フローバルブ	1個
ロックナット六角	1/4	設定圧力可変タイプ(0.1～0.3MPa)	6	3/8基準	フローバルブ	1個
ロックナット六角	1/4	設定圧力可変タイプ(0.1～0.3MPa)	8	3/8基準	フローバルブ	1個
ロックナット六角	3/8	設定圧力可変タイプ(0.1～0.3MPa)	8	3/8基準	フローバルブ	1個
ロックナット六角	3/8	設定圧力可変タイプ(0.1～0.3MPa)	10	3/8基準	フローバルブ	1個
ロックナット六角	3/8	設定圧力可変タイプ(0.1～0.3MPa)	12	3/8基準	フローバルブ	1個
ロックナット六角	1/2	設定圧力可変タイプ(0.1～0.3MPa)	10	1/2基準	フローバルブ	1個
ロックナット六角	1/4	設定圧力可変タイプ(0.1～0.3MPa)	6	1/4基準	プレッシャバルブ	1個
ロックナット六角	1/4	設定圧力固定タイプ(0.2MPa)	6	1/4基準	プレッシャバルブ	1個
ロックナット六角	1/4	設定圧力可変タイプ(0.1～0.3MPa)	8	1/4基準	プレッシャバルブ	1個
ロックナット六角	1/4	設定圧力固定タイプ(0.2MPa)	8	1/4基準	プレッシャバルブ	1個
ロックナット六角	1/4	設定圧力可変タイプ(0.1～0.3MPa)	10	1/4基準	プレッシャバルブ	1個
ロックナット六角	1/4	設定圧力可変タイプ(0.1～0.3MPa)	6	3/8基準	プレッシャバルブ	1個
ロックナット六角	1/4	設定圧力可変タイプ(0.1～0.3MPa)	10	3/8基準	プレッシャバルブ	1個
ロックナット六角	3/8	設定圧力可変タイプ(0.1～0.3MPa)	8	3/8基準	プレッシャバルブ	1個
ロックナット六角	3/8	設定圧力可変タイプ(0.1～0.3MPa)	10	3/8基準	プレッシャバルブ	1個
ロックナット六角	3/8	設定圧力可変タイプ(0.1～0.3MPa)	12	3/8基準	プレッシャバルブ	1個
ロックナット六角	3/8	設定圧力可変タイプ(0.1～0.3MPa)	10	1/2基準	プレッシャバルブ	1個
ロックナット六角	3/8	設定圧力可変タイプ(0.1～0.3MPa)	12	1/2基準	プレッシャバルブ	1個
ロックナット六角	1/2	設定圧力可変タイプ(0.1～0.3MPa)	10	1/2基準	プレッシャバルブ	1個
ロックナット六角	1/2	設定圧力可変タイプ(0.1～0.3MPa)	12	1/2基準	プレッシャバルブ	1個

通常単価(税別) (税込単価)	通常出荷日

3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	5日目
3,305円 ( 3,636円 )	5日目
3,864円 ( 4,250円 )	19日目
3,864円 ( 4,250円 )	5日目
3,864円 ( 4,250円 )	5日目
3,864円 ( 4,250円 )	9日目
3,864円 ( 4,250円 )	9日目
5,698円 ( 6,268円 )	9日目
3,426円 ( 3,769円 )	在庫品1日目当日出荷可能
3,031円 ( 3,334円 )	在庫品1日目当日出荷可能
2,962円 ( 3,258円 )	5日目
2,620円 ( 2,882円 )	9日目
2,847円 ( 3,132円 )	9日目
3,955円 ( 4,351円 )	在庫品1日目当日出荷可能
3,418円 ( 3,760円 )	5日目
3,418円 ( 3,760円 )	5日目
3,418円 ( 3,760円 )	5日目
3,418円 ( 3,760円 )	5日目
5,013円 ( 5,514円 )	9日目
5,013円 ( 5,514円 )	5日目
5,013円 ( 5,514円 )	5日目
5,013円 ( 5,514円 )	5日目

詳細情報

基本情報

基本情報

空気消費量を最大40％削減したエアセービングバルブ。
【特長】
・仕事をしない復帰ストローク側を減圧作動させることで空気消費量を削減する。
・ASRシリーズ：プレッシャバルブ／ASQシリーズ：フローバルブ。
・チェック弁付減圧弁と流量制御弁を一体化させた構造。
・使用流体：空気。
・保証耐圧力：1.5MPa。
・最高使用圧力：1.0MPa。
・設定圧力範囲：可変タイプ 0.1～0.3MPa／固定タイプ（オプション） 0.2MPa。
・周囲温度および使用流体温度：-5～60℃（凍結なきこと）。
・適用チューブ材質：ナイロン、ソフトナイロン、ポリウレタン。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ワンタッチ管継手付デュアルスピードコントローラ ASDシリーズ
デュアルスピードコントローラとなります。同ブランドのエアセービングバルブASRシリーズを使用するときに、フローバルブの設定圧での負荷率50%を超える場合、本商品を高圧側にご利用ください。
SMC
ガイド付薄形シリンダ MGPシリーズ
ガイド付き薄形シリンダとなります。ガイドロッド短縮、プレート厚み変更により、質量最大24%削減し、省スペース化を実現しました。チューブ内径の大きいサイズをお探しの場合はご検討ください。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアセービングバルブプレッシャバルブ ASRシリーズフローバルブ ASQシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。

【メータアウト制御】
　シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・調整しやすい。
　・負荷変動に対して速度が安定する。
　・垂直方向でも制御できる。
　・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）

【メータイン制御】
　シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・排気条件に左右されない（飛び出し現象発生の抑制）
　・動き出しが早い。
　・負荷変動に弱い。
　・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
　・エアクッションが使用しにくい。

Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？

速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
　内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
　内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。

Qスピードコントロ－ラで高温用・低温用はありますか？

あります。金属製標準タイプスピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H　⇒　-5℃～80℃
　例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L　⇒　-30℃～60℃
　例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で～150℃までの高温仕様（-X221）があります。
　対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221
