スピードエキゾーストコントローラ ASVシリーズ
- 通常単価(税別)
- 1,937円～3,021円
- 税込単価
- 2,131円～3,323円
クイックエキゾーストバルブ+排気絞り弁を一体化したスピードエキゾーストコントロ...
詳細情報を確認する- 制御方式
- メーターイン・メーターアウト
- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- PBT
- ねじ部材質
- 黄銅＋無電解ニッケルめっき
- 周囲温度および使用流体温度 (℃)
- -5::60
- 使用圧力範囲 (MPa)
- 0.1::1
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品情報

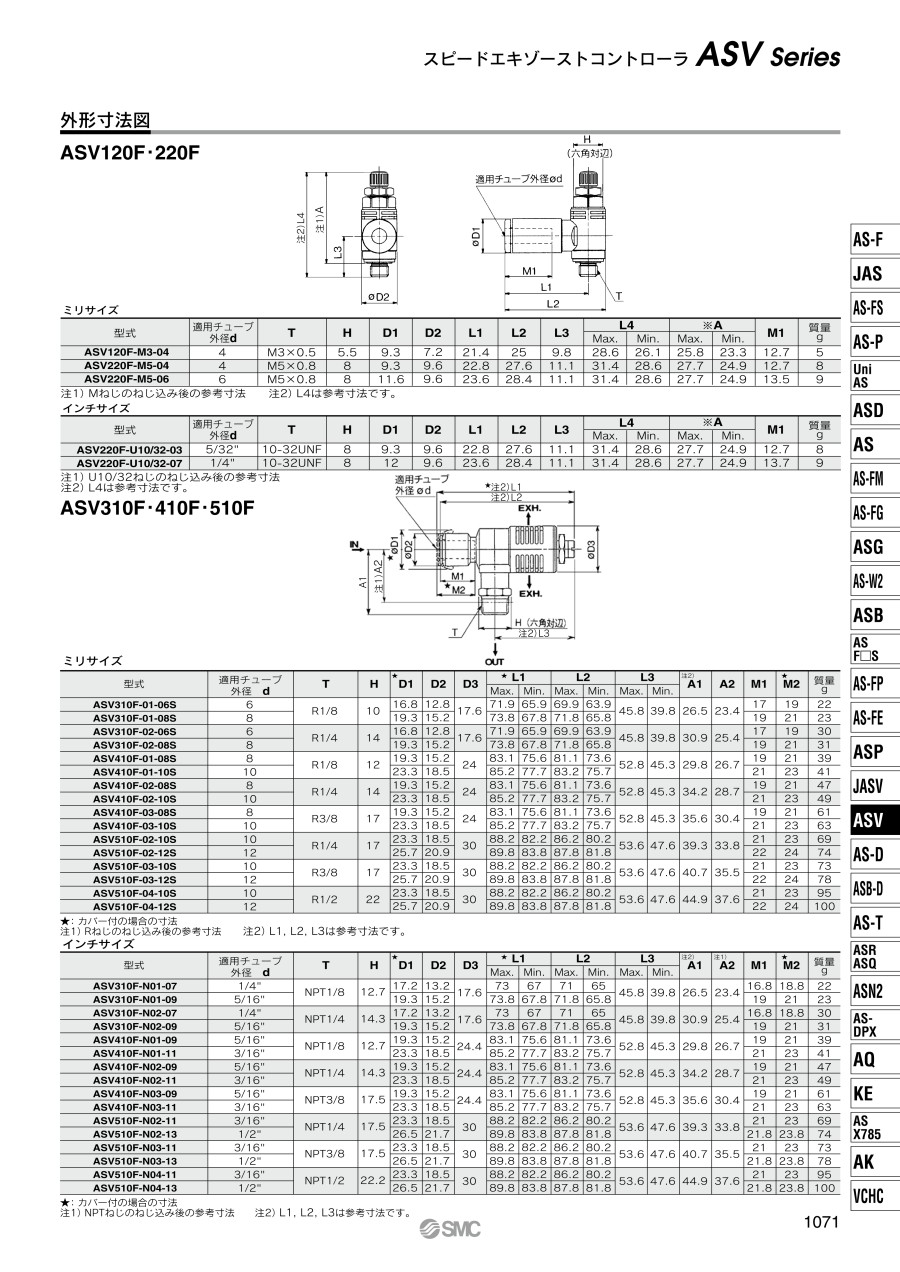

外形図
ASV120F・220F
単位：mm
寸法図1
寸法図2
製品仕様
外観
表示記号
| シリーズ | ASV120F | ASV220F | ASV310F・410F |
|---|---|---|---|
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.5MPa | ||
| 最高使用圧力 | 1MPa | ||
| 最低使用圧力 | 0.1MPa | ||
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） | ||
| 注1）適用チューブ材質 | ナイロン、ソフトナイロン、ポリウレタン | ||
| オプション | ロックナット丸形 | スパッタカバー付、ロックナット丸形 | |
注1）ソフトナイロン、ポリウレタンは最高使用圧力にご注意ください。（詳細はカタログをご参照ください。）
構造
■ASV120F・220F
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ A | PBT | - |
| 2 | ボディ B | 黄銅注1） | 無電解ニッケルめっき |
| 3 | シートリング | 黄銅 | 無電解ニッケルめっき |
| 4 | 消音材 | PVAスポンジ | - |
| 5 | ハンドル | PBT | M3タイプは黄銅に無電解ニッケルめっき |
| 6 | ニードル | 黄銅 | 無電解ニッケルめっき |
| 7 | ニードルガイド | 黄銅 | 無電解ニッケルめっき |
| 8 | ロックナット | 鋼注3） | 亜鉛クロメート注2） |
| 9 | バルブ | HNBR | - |
| 10 | パッキン | NBR | - |
| 11 | スペーサ | POM | - |
| 12 | ガスケット | ステンレス／NBR | M3タイプはPVC |
| 13 | カセット | - | - |
| 14 | Oリング | NBR | - |
| 15 | Oリング | NBR | - |
注1）M3タイプはステンレス鋼となります。
注2）ロックナット丸形は無電解ニッケルめっきとなります。
注3）ロックナット丸形は黄銅となります。
■ASV310F・410F
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ A | PBT | UL94V-0 |
| 2 | シートリング | アルミニウム合金 | クロメート処理 |
| 3 | ニードル | アルミニウム合金 | 無電解ニッケルめっき |
| 4 | ニードルガイド | アルミニウム合金 | 無電解ニッケルめっき |
| 5 | ハンドル | 黄銅 | 無電解ニッケルめっき |
| 6 | ロックナット | 鋼注2） | 亜鉛クロメート注1） |
| 7 | 打込ハーフ | 黄銅 | 無電解ニッケルめっき |
| 8 | カセット | - | - |
| 9 | バルブ | ウレタンゴム | - |
| 10 | 消音材 | PVAスポンジ | - |
| 11 | パッキン | NBR | - |
| 12 | Oリング | NBR | - |
| 13 | カバー | 難燃CR | UL94V-0 |
注1）ロックナット丸形は無電解ニッケルめっきとなります。
注2）ロックナット丸形は黄銅となります。ただし、ASV310F、ASV410Fは鋼となります。
規格表
ミリサイズ
| 型番 | 適用チューブ外径 d | T | H | D1 | D2 | L1 | L2 | L3 | L4 | A | M1 | 質量g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. | Min. | Max. | Min. | |||||||||||
| ASV120F-M3-04 | 4 | M3×0.5 | 5.5 | 9.3 | 7.2 | 21.4 | 25 | 9.8 | 28.6 | 26.1 | 25.8 | 23.3 | 12.7 | 5 |
| ASV220F-M5-04 | 4 | M5×0.8 | 8 | 9.3 | 9.6 | 22.8 | 27.6 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 12.7 | 8 |
| ASV220F-M5-06 | 6 | M5×0.8 | 8 | 11.6 | 9.6 | 23.6 | 28.4 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 13.5 | 9 |
注1）Mねじのねじ込み後の参考寸法です。
注2）L4は参考寸法です。
インチサイズ
| 型番 | 適用チューブ外径 d | T | H | D1 | D2 | L1 | L2 | L3 | L4 | A | M1 | 質量g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. | Min. | Max. | Min. | |||||||||||
| ASV220F-U10/32-03 | 5/32" | 10-32UNF | 8 | 9.3 | 9.6 | 22.8 | 27.6 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 12.7 | 8 |
| ASV220F-U10/32-07 | 1/4" | 10-32UNF | 8 | 12 | 9.6 | 23.6 | 28.4 | 11.1 | 31.4 | 28.6 | 27.7 | 24.9 | 13.7 | 9 |
注1）U10/32ねじのねじ込み後の参考寸法です。
注2）L4は参考寸法です。
商品特長詳細
ニードル弁／流量特性
ASV120F OUT-EXH.流量
ASV310F IN-OUT流量
ASV310F OUT-EXH.流量
ASV220F OUT-EXH.流量
注意・禁止事項
注意・禁止事項
- ※ 以下の様な場合、排気不良や発振による騒音が生じる恐れがあります。
（a）IN側に残圧、背圧がある場合。
（b）IN側とOUT側との差圧が、最低使用圧力より小さい場合。
（c）ASVのIN側配管や電磁弁の有効断面がASVよりも小さい場合。 - ※ スピードエキゾーストバルブASV220Fシリーズは、スピードコントローラAS1201Fシリーズよりも音速コンダクタンスが小さいため、配管条件によっては、シリンダ速度が速くならない場合がありますので、ご使用の際はご注意ください。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,952円 ( 3,247円 ) | 在庫品1日目当日出荷可能 |
2,952円 ( 3,247円 ) | 在庫品1日目当日出荷可能 |
2,154円 ( 2,369円 ) | 在庫品1日目当日出荷可能 |
2,154円 ( 2,369円 ) | 6日目 |
2,154円 ( 2,369円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
2,154円 ( 2,369円 ) | 6日目 |
2,051円 ( 2,256円 ) | 6日目 |
2,154円 ( 2,369円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
2,031円 ( 2,234円 ) | 9日目 |
2,154円 ( 2,369円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
2,031円 ( 2,234円 ) | 9日目 |
2,154円 ( 2,369円 ) | 在庫品1日目当日出荷可能 |
2,031円 ( 2,234円 ) | 9日目 |
2,492円 ( 2,741円 ) | 在庫品1日目当日出荷可能 |
1,937円 ( 2,131円 ) | 9日目 |
2,154円 ( 2,369円 ) | 19日目 |
2,154円 ( 2,369円 ) | 6日目 |
2,154円 ( 2,369円 ) | 6日目 |
2,154円 ( 2,369円 ) | 5日目 |
2,296円 ( 2,526円 ) | 在庫品1日目当日出荷可能 |
2,282円 ( 2,510円 ) | 9日目 |
2,296円 ( 2,526円 ) | 在庫品1日目当日出荷可能 |
2,187円 ( 2,406円 ) | 9日目 |
2,296円 ( 2,526円 ) | 在庫品1日目当日出荷可能 |
2,278円 ( 2,506円 ) | 在庫品1日目当日出荷可能 |
2,514円 ( 2,765円 ) | 在庫品1日目当日出荷可能 |
2,296円 ( 2,526円 ) | 在庫品1日目当日出荷可能 |
2,278円 ( 2,506円 ) | 在庫品1日目当日出荷可能 |
2,296円 ( 2,526円 ) | 在庫品1日目当日出荷可能 |
2,187円 ( 2,406円 ) | 9日目 |
2,410円 ( 2,651円 ) | 在庫品1日目当日出荷可能 |
2,187円 ( 2,406円 ) | 30日目 |
2,277円 ( 2,505円 ) | 5日目 |
2,277円 ( 2,505円 ) | 6日目 |
2,277円 ( 2,505円 ) | 6日目 |
2,277円 ( 2,505円 ) | 6日目 |
2,277円 ( 2,505円 ) | 5日目 |
2,277円 ( 2,505円 ) | 6日目 |
2,570円 ( 2,827円 ) | 在庫品1日目当日出荷可能 |
2,507円 ( 2,758円 ) | 6日目 |
2,335円 ( 2,569円 ) | 5日目 |
2,429円 ( 2,672円 ) | 9日目 |
2,570円 ( 2,827円 ) | 在庫品1日目当日出荷可能 |
2,506円 ( 2,757円 ) | 在庫品1日目当日出荷可能 |
2,449円 ( 2,694円 ) | 在庫品1日目当日出荷可能 |
2,628円 ( 2,891円 ) | 5日目 |
3,021円 ( 3,323円 ) | 在庫品1日目当日出荷可能 |
2,732円 ( 3,005円 ) | 在庫品1日目当日出荷可能 |
2,610円 ( 2,871円 ) | 在庫品1日目当日出荷可能 |
2,732円 ( 3,005円 ) | 在庫品1日目当日出荷可能 |
2,507円 ( 2,758円 ) | 6日目 |
2,507円 ( 2,758円 ) | 5日目 |
2,507円 ( 2,758円 ) | 19日目 |
2,507円 ( 2,758円 ) | 19日目 |
2,611円 ( 2,872円 ) | 5日目 |
2,611円 ( 2,872円 ) | 6日目 |
詳細情報
基本情報
クイックエキゾーストバルブ+排気絞り弁を一体化したスピードエキゾーストコントローラ。
【特長】
・シリンダの高速駆動に対応
・約2倍の流量が得られます（スピードコントローラ制御と比較の場合）。
・サイレンサ・ワンタッチ管継手を内蔵。
・難燃性樹脂ボディが標準（UL規格V-0）
・黄銅部品はすべて無電解ニッケルめっき
・ボディサイズ：M3、M5、1/8、1/4、3/8
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
パイロットチェック弁付 スピードコントローラ ASPシリーズ
パイロットチェック弁付きスピードコントローラとなります。シリンダの一時的な中間停止、速度制御が可能です。無電解ニッケルめっきが標準仕様となっています。
SMC
サイレンサ付排気絞り弁 ASN2シリーズ
サイレンサ付き排気絞り弁となります。最大流量で消音効果20dB以上と高い消音特性の製品です。スピードコントローラと同一のニードル形状でシリンダ速度制御が容易です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
またエアブローの流量調整にスピードコントローラを使用できますか？
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221
