パイロットチェック弁付 スピードコントローラ ASPシリーズ

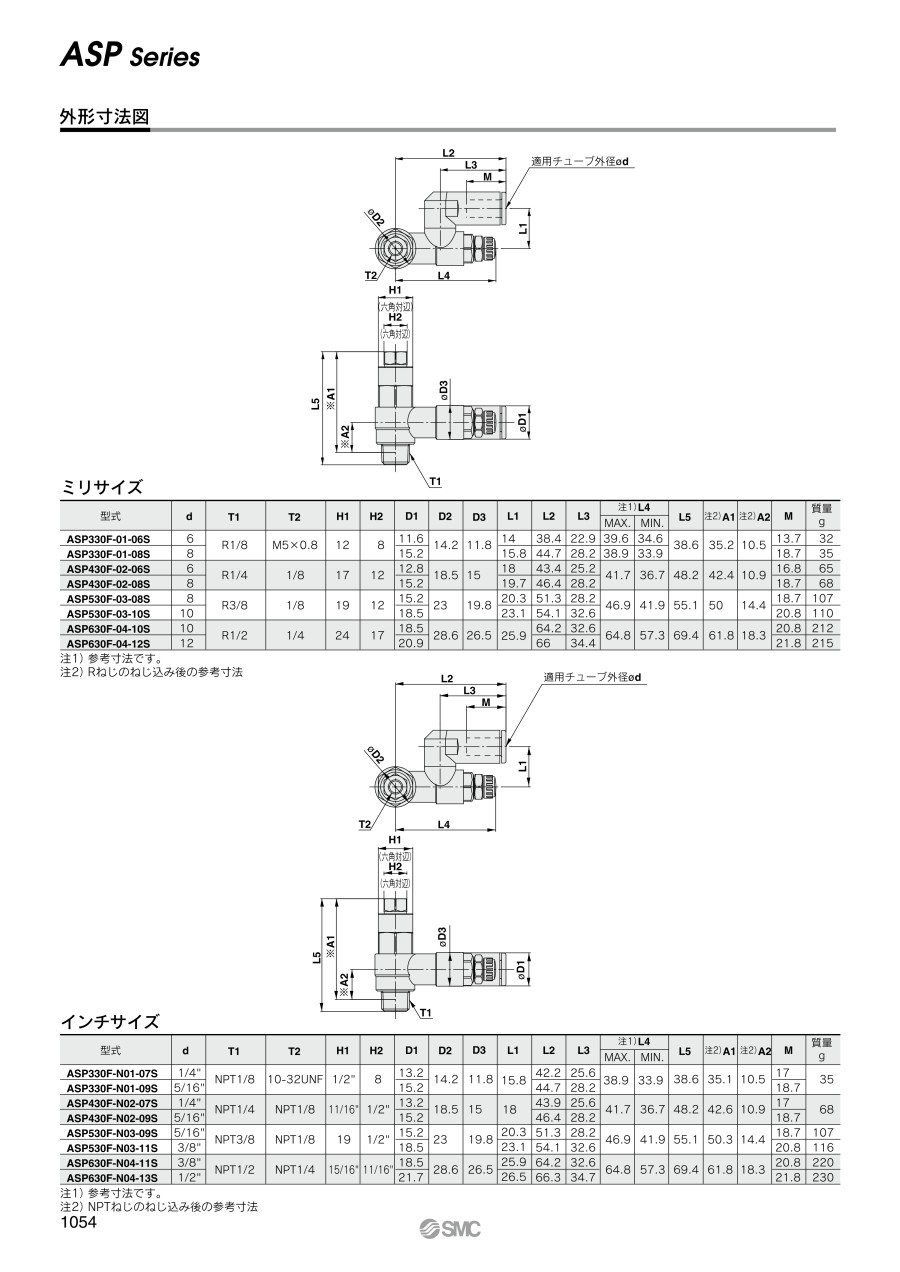

外形図

ミリサイズ

インチサイズ

製品仕様

外観

落下防止回路例

JIS記号

注）ソフトナイロン、ポリウレタンは最高使用圧力にご注意ください。

規格表

ミリサイズ

単位：mm

注1）参考寸法です。
注2）Rねじのねじ込み後の参考寸法。

インチサイズ

単位：inch

注1）参考寸法です。
注2）NPTねじのねじ込み後の参考寸法。

商品特長詳細

ニードル弁／流量特性

ASP330F

ASP430F

ASP530F

ASP630F

注）流量特性は代表値となります。

注意・禁止事項

注意・禁止事項

• ※ アクチュエータの正確かつ精密な中間停止には使用できません。空気は圧縮性のある流体ですので、中間停止の信号でパイロットチェック弁が閉じても、圧力がバランスする位置までアクチュエータは動きます。
• ※ 長時間の停止位置保持に使用できません。パイロットチェック弁、アクチュエータはエア漏れゼロを保証していませんので、長時間停止位置を保持できない場合があります。長時間の保持が必要な場合は機械的な保持ができる手段を講じた上でご使用ください。
• ※ 残圧開放を考慮してください。保守点検時に残圧によりアクチュエータが動き出す場合があり危険です。
• ※ バランス制御回路でご使用される場合、パイロット圧力が使用圧力の50%であってもチェック弁が解除できない場合がありますので、その場合にはパイロット圧力を使用圧力と同圧にしてご使用ください。
• ※ ご参考として、耐久試験により最高使用圧力でチェック弁のON、OFF動作を行い1,000万回の耐久性を確認しました。なお、限られた条件下での試験でありますのでご注意ください。
• ※ チェック弁は一次圧（IN側）、二次圧（OUT側）の電磁弁など切替え時に発生する差圧で閉じる構造です。一次圧（IN側）が緩やかに圧力降下して、差圧が最低使用圧力またはクラッキング圧力よりも小さい条件となる場合、チェック弁が閉じ切らずに、二次圧（OUT側）も圧力降下する場合がありますので、ご注意ください。
• ※ ASPは自由流れにおいて、ASP前後の差圧が小さい条件下で、チャタリング（異音）が発生する場合があります。配管径を大きくしたり、ASPボディサイズを小さくすることでチャタリングの低減が可能ですが、効果がない場合には、ASPに代わりパーフェクトスペーサをご使用ください。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
