未確定：候補が338型番あります。

SMC

バルブユニット CCVS・CCVLシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 12,107円～54,184円

税込単価: 13,318円～59,602円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

メカジョイント式ロッドレスシリンダ MYシリーズパッキンセットシールベルト

通常価格(税別)： 62円 (税込価格：68円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアハイドロコンバータ CCTシリーズ

通常価格(税別)： 8,403円 (税込価格：9,243円)

通常出荷日：在庫品1日目

コンバータ用のバルブユニット【特長】・空気圧を油圧（同圧力）に変換することで、...

詳細情報を確認する

種類
バルブユニット

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が338型番あります。

商品情報
型番リスト
詳細情報
カタログ

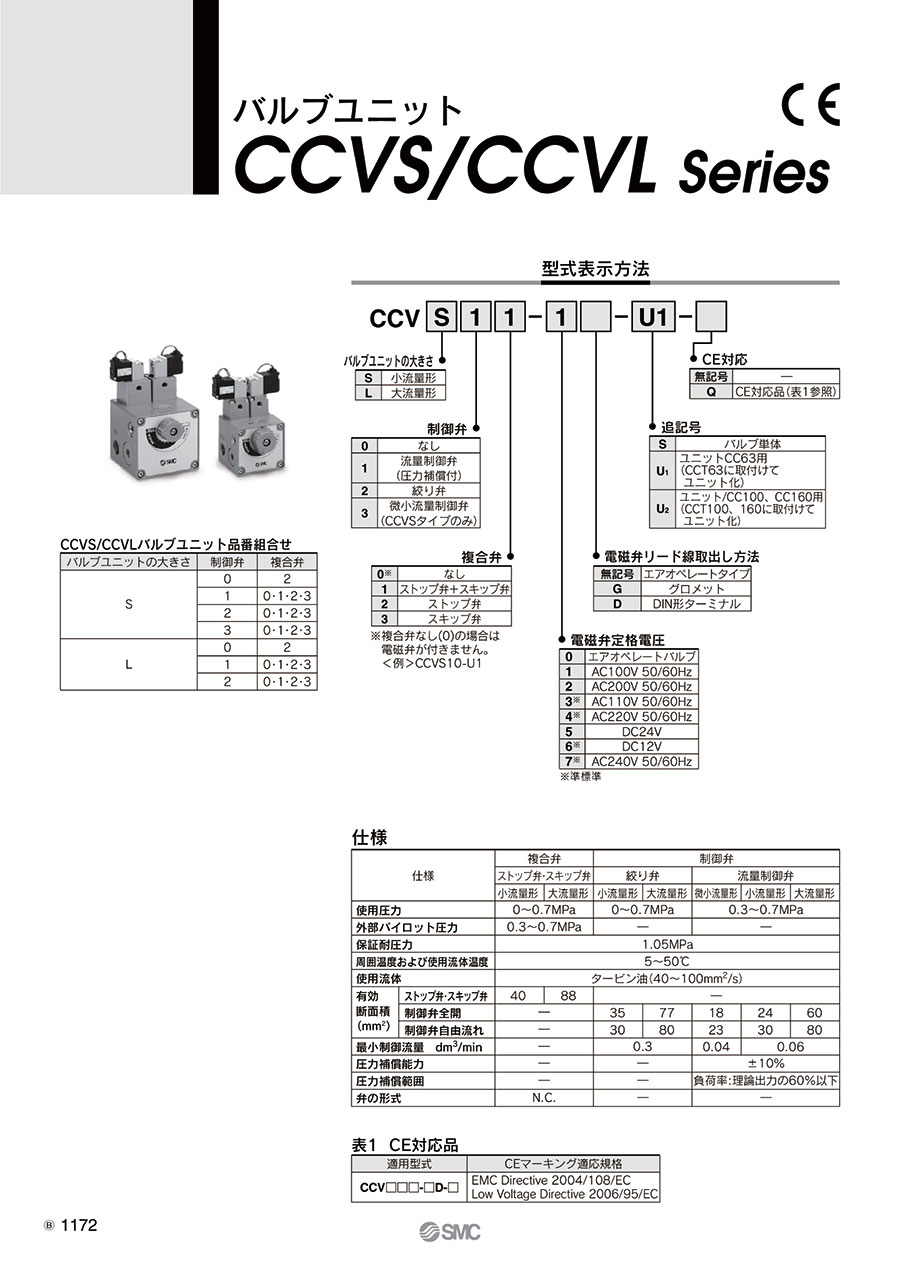

商品情報

外形図

製品仕様

外観図

仕様

仕様		複合弁		制御弁
		ストップ弁･スキップ弁		絞り弁		流量制御弁
		小流量形	大流量形	小流量形	大流量形	微小流量形	小流量形	大流量形
使用圧力		0～0.7MPa		0～0.7MPa		0.3～0.7MPa
外部パイロット圧力		0.3～0.7MPa		-		-
保証耐圧力		1.05MPa
周囲温度および使用流体温度		5～50℃
使用流体		タービン油（40～100mm²/s）
有効断面積（mm²）	ストップ弁・スキップ弁	40	88	-
	制御弁全開	-		35	77	18	24	60
	制御弁自由流れ	-		30	80	23	30	80
最小制御流量dm³/min		-		0.3		0.04	0.06
圧力補償能力		-		-		±10%
圧力補償範囲		-		-		負荷率：理論出力の60%以下
弁の形式		N.C.		-		-

製品仕様

電磁弁型式		VO307-□□1
外部パイロット圧力		0.3～0.7MPa
コイル定格電圧V	AC（50/60Hz）	100、200、110、220、240
コイル定格電圧V	DC	24、12
皮相電力^注1）	AC	起動	12.7VA（50Hz） 10.7VA（60Hz）
	AC	励磁	7.6VA（50Hz） 5.4VA（60Hz）
	DC	4W
リード線接続方法		グロメット（標準）､DIN形ターミナル

注1）定格電圧印加時

電磁弁ファンクションプレート表示方法

電磁弁の形式		^※N.Cタイプ	^※※N.Oタイプ
弁の種類	ストップ弁	表示なし	N.O
弁の種類	スキップ弁	N.O	表示なし

※標準時､電磁弁に通電することにより弁が開きます。
※※電磁弁の通電を止めることにより弁が開きます。

規格表

型式	オイル接続口径 Rc	A	B	^※CA	^※CL	F	GA	GB	GL	KA
CCVS02-□G-S	1/2	-	-	72	36	35	18	35	101	86
CCVS□1-□G-S	1/2	121.8	98	72	36	35	18	35	101	86
CCVS□2-□G-S	1/2	-	98	72	36	35	18	35	101	86
CCVS□3-□G-S	1/2	-	98	72	36	35	18	35	101	86
CCVS□0-S	1/2	-	98	72	36	-	-	35	-	86
CCVL02-□G-S	3/4	-	-	100	40	40	24	50	135	116
CCVL□1-□G-S	3/4	132.8	135	100	40	40	24	50	135	116
CCVL□2-□G-S	3/4	-	135	100	40	40	24	50	135	116
CCVL□3-□G-S	3/4	-	135	100	40	40	24	50	135	116
CCVL□0-S	3/4	-	135	100	40	-	-	50	-	116

型式	KB	KL	L	M	NB	NL	QA	QB	QL	R	S	T
CCVS02-□G-S	45	80	148.5	-	17.5	25	103.9	45	88.2	1	M5×0.8	5.4～7.5
CCVS□1-□G-S	45	80	148.5	57	17.5	25	-	-	-	2
CCVS□2-□G-S	45	80	148.5	57	17.5	25	103.9	-	88.2	1
CCVS□3-□G-S	45	80	148.5	57	17.5	25	103.9	-	88.2	1
CCVS□0-S	45	80	-	57	17.5	25	-	-	88.2	-
CCVL02-□G-S	66	107	180.5	-	27	28	124.9	62	115	1	M6×1	10.5～12.5
CCVL□1-□G-S	66	107	180.5	80	27	28	-	-	-	2
CCVL□2-□G-S	66	107	180.5	80	27	28	124.9	-	115	1
CCVL□3-□G-S	66	107	180.5	80	27	28	124.9	-	115	1
CCVL□0-S	66	107	-	80	27	28	-	-	115	-

※ 壁面取り付けのピッチはCA、CLです。

注意・禁止事項

※ 空気源：ドレンの混入を防ぎ、エアハイドロユニットのトラブルを防止し作動油の寿命をのばすために、ミストセパレータのご使用をおすすめします。
※ 環境：火の近くでの使用は避けてください。
※ 環境：クリーンルームでのご使用はできません。

※ 上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

...

型番

コンバータ呼び径

(mm)

バルブユニットの大きさ

制御弁

複合弁

電磁弁定格電圧

電磁弁リード線取出し方法

CE対応

追記号

最小発注数量

100・160	大流量形	なし	ストップ弁	エアオペレートバルブ	エアオペレートタイプ	なし	バルブ単体	1個
100・160	大流量形	なし	ストップ弁	エアオペレートバルブ	エアオペレートタイプ	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	なし	ストップ弁	AC100V 50/60Hz	DIN形ターミナル	なし	バルブ単体	1個
100・160	大流量形	なし	ストップ弁	AC100V 50/60Hz	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	なし	ストップ弁	AC100V 50/60Hz	グロメット	なし	バルブ単体	1個
100・160	大流量形	なし	ストップ弁	AC100V 50/60Hz	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	なし	ストップ弁	AC200V 50/60Hz	DIN形ターミナル	なし	バルブ単体	1個
100・160	大流量形	なし	ストップ弁	AC200V 50/60Hz	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	なし	ストップ弁	AC200V 50/60Hz	グロメット	なし	バルブ単体	1個
100・160	大流量形	なし	ストップ弁	AC200V 50/60Hz	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	なし	ストップ弁	DC24V	DIN形ターミナル	なし	バルブ単体	1個
100・160	大流量形	なし	ストップ弁	DC24V	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	なし	ストップ弁	DC24V	DIN形ターミナル	CE対応品	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	なし	ストップ弁	DC24V	グロメット	なし	バルブ単体	1個
100・160	大流量形	なし	ストップ弁	DC24V	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	なし	-	-	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	なし	-	-	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	エアオペレートバルブ	エアオペレートタイプ	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	エアオペレートバルブ	エアオペレートタイプ	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC100V 50/60Hz	DIN形ターミナル	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC100V 50/60Hz	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC100V 50/60Hz	グロメット	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC100V 50/60Hz	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC200V 50/60Hz	DIN形ターミナル	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC200V 50/60Hz	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC200V 50/60Hz	グロメット	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC200V 50/60Hz	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC110V 50/60Hz	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC110V 50/60Hz	グロメット	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC110V 50/60Hz	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	AC220V 50/60Hz	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	DC24V	DIN形ターミナル	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	DC24V	DIN形ターミナル	CE対応品	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	DC24V	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	DC24V	DIN形ターミナル	CE対応品	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	DC24V	グロメット	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁+スキップ弁	DC24V	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	エアオペレートバルブ	エアオペレートタイプ	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	エアオペレートバルブ	エアオペレートタイプ	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	AC100V 50/60Hz	DIN形ターミナル	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	AC100V 50/60Hz	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	AC100V 50/60Hz	グロメット	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	AC100V 50/60Hz	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	AC200V 50/60Hz	DIN形ターミナル	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	AC200V 50/60Hz	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	AC200V 50/60Hz	グロメット	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	AC200V 50/60Hz	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	DC24V	DIN形ターミナル	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	DC24V	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	DC24V	DIN形ターミナル	CE対応品	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	DC24V	グロメット	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	ストップ弁	DC24V	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	スキップ弁	エアオペレートバルブ	エアオペレートタイプ	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	スキップ弁	エアオペレートバルブ	エアオペレートタイプ	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	スキップ弁	AC100V 50/60Hz	DIN形ターミナル	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	スキップ弁	AC100V 50/60Hz	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	スキップ弁	AC100V 50/60Hz	グロメット	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	スキップ弁	AC100V 50/60Hz	グロメット	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個
100・160	大流量形	流量制御弁（圧力補償付）	スキップ弁	AC200V 50/60Hz	DIN形ターミナル	なし	バルブ単体	1個
100・160	大流量形	流量制御弁（圧力補償付）	スキップ弁	AC200V 50/60Hz	DIN形ターミナル	なし	ユニット/CC100、CC160用（CCT100、160に取付けてユニット化）	1個

通常単価(税別) (税込単価)	通常出荷日

27,121円 ( 29,833円 )	19日目
27,121円 ( 29,833円 )	19日目
33,011円 ( 36,312円 )	19日目
33,011円 ( 36,312円 )	19日目
31,750円 ( 34,925円 )	19日目
31,750円 ( 34,925円 )	19日目
33,011円 ( 36,312円 )	19日目
33,011円 ( 36,312円 )	19日目
31,750円 ( 34,925円 )	19日目
31,750円 ( 34,925円 )	19日目
33,011円 ( 36,312円 )	19日目
34,610円 ( 38,071円 )	19日目
33,292円 ( 36,621円 )	19日目
31,750円 ( 34,925円 )	19日目
31,750円 ( 34,925円 )	19日目
30,948円 ( 34,043円 )	19日目
30,948円 ( 34,043円 )	19日目
42,121円 ( 46,333円 )	19日目
42,121円 ( 46,333円 )	19日目
53,902円 ( 59,292円 )	19日目
53,902円 ( 59,292円 )	19日目
51,378円 ( 56,516円 )	19日目
51,378円 ( 56,516円 )	19日目
53,902円 ( 59,292円 )	19日目
53,902円 ( 59,292円 )	19日目
51,378円 ( 56,516円 )	19日目
51,378円 ( 56,516円 )	19日目
53,903円 ( 59,293円 )	19日目
51,379円 ( 56,517円 )	19日目
51,379円 ( 56,517円 )	19日目
51,379円 ( 56,517円 )	19日目
53,902円 ( 59,292円 )	19日目
54,184円 ( 59,602円 )	19日目
53,902円 ( 59,292円 )	19日目
54,183円 ( 59,601円 )	19日目
51,378円 ( 56,516円 )	19日目
51,378円 ( 56,516円 )	19日目
39,830円 ( 43,813円 )	19日目
39,830円 ( 43,813円 )	19日目
45,720円 ( 50,292円 )	19日目
45,720円 ( 50,292円 )	19日目
44,459円 ( 48,905円 )	19日目
44,459円 ( 48,905円 )	19日目
45,720円 ( 50,292円 )	19日目
45,720円 ( 50,292円 )	19日目
44,459円 ( 48,905円 )	19日目
44,459円 ( 48,905円 )	19日目
45,720円 ( 50,292円 )	19日目
45,720円 ( 50,292円 )	19日目
46,001円 ( 50,601円 )	19日目
44,459円 ( 48,905円 )	19日目
44,459円 ( 48,905円 )	19日目
38,989円 ( 42,888円 )	19日目
38,989円 ( 42,888円 )	19日目
44,880円 ( 49,368円 )	19日目
44,880円 ( 49,368円 )	19日目
43,618円 ( 47,980円 )	19日目
43,618円 ( 47,980円 )	19日目
44,880円 ( 49,368円 )	19日目
44,880円 ( 49,368円 )	19日目

...

基本情報

基本情報

コンバータ用のバルブユニット
【特長】
・空気圧を油圧（同圧力）に変換することで、空気圧の圧縮性によるシリンダの問題を解消。
・コンバータとバルブユニットをコンパクトに一体化。
・バルブユニットの流量制御能力とも幅広いバリエーション。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
エアハイドロユニット CCシリーズ
コンバータとバルブユニットをコンパクトに一体化しました。使用用途にあわせて4種類のバルブユニットの選択が可能です。
SMC
エアハイドロコンバータ CCTシリーズ
エアハイドロコンバータとなります。空気圧を油圧（同圧力）に変換することで、空気圧の圧縮性によるシリンダの問題を解消します。容積に幅広いバリエーションがあります。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダs／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
