未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

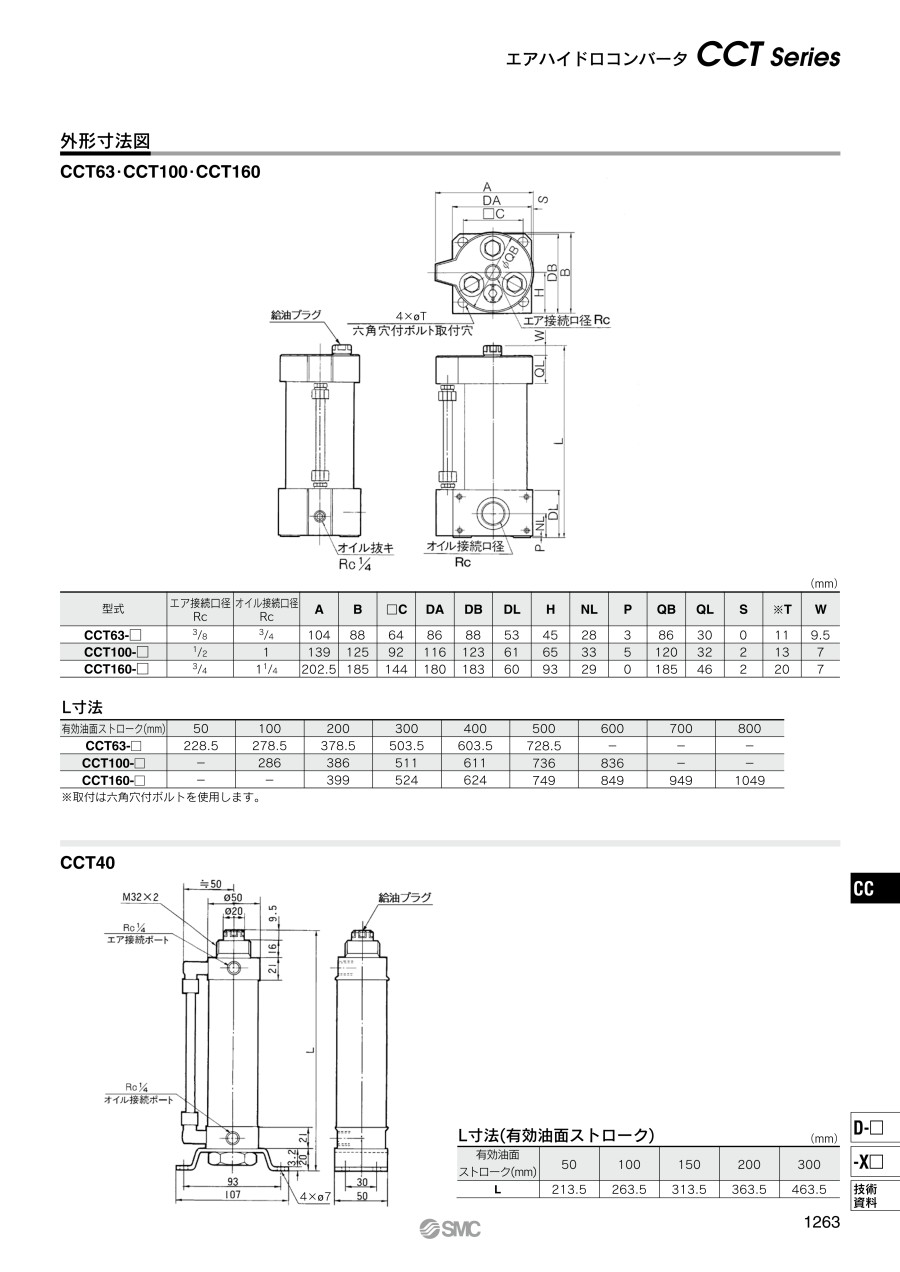

外形図

外形図1

外形図2

製品仕様

外観図

構造

CE対応品

CEマーキング適応規格：Directive 97/23/EC Category 1

CCT160-400-Q
CCT160-500-Q
CCT160-600-Q
CCT160-700-Q
CCT160-800-Q

規格表

型式	エア接続口径 Rc	オイル接続口径 Rc	A	B	□C	DA	DB	DL	H	NL	P	QB	QL	S	※T	W
CCT63-□	3/8	3/4	104	88	64	86	88	53	45	28	3	86	30	0	11	9.5
CCT100-□	1/2	1	139	125	92	116	123	61	65	33	5	120	32	2	13	7
CCT160-□	3/4	1 1/4	202.5	185	144	180	183	60	93	29	0	185	46	2	20	7

L寸法

有効油面ストローク（mm）	50	100	200	300	400	500	600	700	800
CCT63-□	228.5	278.5	378.5	503.5	603.5	728.5	-	-	-
CCT100-□	-	286	386	511	611	736	836	-	-
CCT160-□	-	-	399	524	624	749	849	949	1,049

型番リスト

表示件数

型番

コンバータ呼び径

(mm)

有効油面ストローク

(mm)

CE対応

最小発注数量

40	50	-	1個
40	100	-	1個
40	150	-	1個
40	200	-	1個
40	300	-	1個
63	50	-	1個
63	100	-	1個
63	200	-	1個
63	300	-	1個
63	400	-	1個
63	500	-	1個
100	100	-	1個
100	200	-	1個
100	300	-	1個
100	400	-	1個
100	500	-	1個
100	600	-	1個
160	200	-	1個
160	300	-	1個
160	400	-	1個
160	400	CE対応品	1個
160	500	-	1個
160	500	CE対応品	1個
160	600	-	1個
160	600	CE対応品	1個
160	700	-	1個
160	700	CE対応品	1個
160	800	-	1個
160	800	CE対応品	1個

通常単価(税別) (税込単価)	通常出荷日

8,403円 ( 9,243円 )	6日目
8,911円 ( 9,802円 )	19日目
9,331円 ( 10,264円 )	6日目
9,766円 ( 10,743円 )	6日目
10,595円 ( 11,655円 )	6日目
9,965円 ( 10,962円 )	6日目
11,406円 ( 12,547円 )	6日目
12,571円 ( 13,828円 )	6日目
15,290円 ( 16,819円 )	6日目
17,490円 ( 19,239円 )	6日目
19,689円 ( 21,658円 )	6日目
18,589円 ( 20,448円 )	6日目
21,797円 ( 23,977円 )	在庫品1日目当日出荷可能
25,189円 ( 27,708円 )	6日目
28,716円 ( 31,588円 )	6日目
29,589円 ( 32,548円 )	6日目
32,889円 ( 36,178円 )	6日目
48,290円 ( 53,119円 )	6日目
57,667円 ( 63,434円 )	在庫品1日目当日出荷可能
54,889円 ( 60,378円 )	6日目
56,180円 ( 61,798円 )	19日目
62,590円 ( 68,849円 )	6日目
61,931円 ( 68,124円 )	18日目
65,889円 ( 72,478円 )	6日目
67,681円 ( 74,449円 )	18日目
73,590円 ( 80,949円 )	19日目
73,478円 ( 80,826円 )	18日目
76,935円 ( 84,629円 )	18日目
79,227円 ( 87,150円 )	18日目

詳細情報

基本情報

基本情報

保証耐圧力が1.05MPaのエアハイドロコンバータ。
【特長】
・空気圧を油圧に変換して、空気圧機器を使用しながら、油圧ユニットと同じ機能が得られる。
・空気圧を油圧（同圧力）に変換することで、空気圧の圧縮性によるシリンダの問題を解消。
・使用圧力：0～0.7MPa。
・周囲温度および使用流体温度：5～50℃。
・使用流体：タービン油（40～100mm2/s）。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
エアハイドロユニット CCシリーズ
エアハイドロユニットとなります。コンバータとバルブユニットをコンパクトに一体化しました。使用用途にあわせて4種類のバルブユニットの選択が可能です。
SMC
バルブユニット CCVS・CCVLシリーズ
コンバータ用バルブユニットとなります。空気圧を油圧（同圧力）に変換することで、空気圧の圧縮性によるシリンダの問題を解消します。流量制御能力に幅広いバリエーションがあります。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアハイドロコンバータ CCTシリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

エアハイドロコンバータ

満足度：4.02023/04/30

エアの力を油圧に変換できるので、油圧ユニットが必要なくてよいと思います。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qエアハイドロシステムとは何か？
また、エアハイドロユニット（CC）とエアハイドロコンバータ（CCT）の使い分けは？

エアハイドロシステムは、空気圧を油圧に等圧変換し（増圧比１：１）、空気圧では困難な位置決め及び低速制御を可能にします。
エアハイドロユニット（CC）は、ストップ弁（中間停止）とスキップ弁（早送り）付が選択でき、
速度制御（流量制御弁/絞り弁）の機能が一体になったタイプです。
エアハイドロコンバータ（CCT）は、シリンダ駆動で制御をしない側に設置する空油圧変換器です。
CCTとスピードコントローラを個々に配管接続して、速度制御のみを行う場合もあります。
・空気圧を高油圧（例：0.5MPa⇒3.5～14MPa）に変換し油圧シリンダを駆動する、エアハイドロブースタも扱っています。
