エアハイドロユニット CCシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 22,346円～170,796円特別価格
- 税込単価
- 24,581円～187,876円特別価格

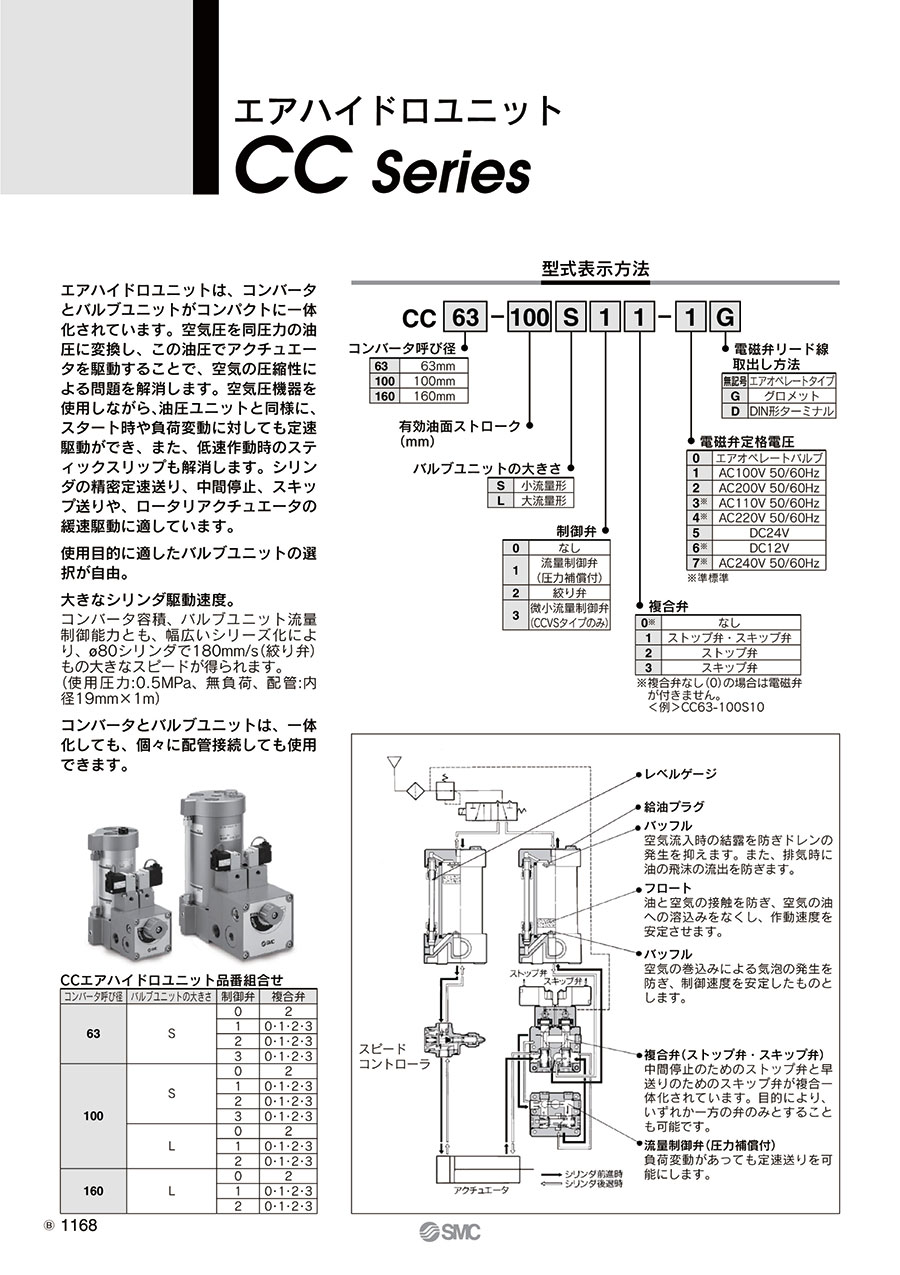

コンバータとバルブユニットをコンパクトに一体化されています。【特長】・空気圧を...
詳細情報を確認する商品情報
外形図
外形図1
外形図2
外形図3
製品仕様
外観図
構造図/各部詳細
仕様
- コンバータ呼び径：63mm/100mm/160mm
- バルブユニットの大きさ：小流量形（S）/大流量形（L）
- 制御弁：なし（0）/流量制御弁（圧力補償付き）（1）/絞り弁（2）/微小流量制御弁（CCVSタイプのみ）（3）
- 複合弁：なし（0）※/ストップ弁・スキップ弁（1）/ストップ弁（2）/スキップ弁（3）
- 電磁弁リード線取り出し方法：エアオペレートタイプ（無記号）/グロメット（G）/DIN形ターミナル（D）
- 電磁弁定格電圧：エアオペレートバルブ（1）、AC100V 50Hz/60Hz（2）、AC200V 50Hz/60Hz（3）、AC110V 50Hz/60Hz（4）、AC220V 50Hz/60Hz（5）、DC24V、DC12V（6）、AC240V 50Hz/60Hz（7）
※複合弁なし（0）の場合は電磁弁が付きません。
規格表
| 型式 | エア接続口径Rc | オイル接続口径Rc | A | B | C | DA | DB | DL | EA |
|---|---|---|---|---|---|---|---|---|---|
| CC63-□S□1-□G | 3/8 | 1/2 | 104 | 186 | 64 | 86 | 88 | 53 | 121.8 |
| CC100-□S□1-G | 1/2 | 1/2 | 139 | 223 | 92 | 116 | 123 | 61 | 121.8 |
| CC100-□L□1-□G | 1/2 | 3/4 | 139 | 259 | 92 | 116 | 123 | 61 | 133.8 |
| CC160-□L□1-□G | 3/4 | 3/4 | 202.5 | 319.5 | 144 | 180 | 183 | 60 | 133.8 |
| 型式 | EB | EL | F | GA | GB | GL | H | KA | KB | KL | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CC63-□S□1-□G | 98 | 151.5 | 35 | 18 | 35 | 104 | 45 | 86 | 45 | 83 | 60 |
| CC100-□S□1-G | 98 | 156.5 | 35 | 18 | 35 | 109 | 65 | 86 | 45 | 88 | 65 |
| CC100-□L□1-□G | 134 | 185.5 | 40 | 24 | 50 | 140 | 65 | 116 | 66 | 112 | 85 |
| CC160-□L□1-□G | 134 | 181.5 | 40 | 24 | 50 | 136 | 93 | 116 | 66 | 108 | 81 |
| 型式 | NB | NL | P | QB | QL | S | ※T | W |
|---|---|---|---|---|---|---|---|---|
| CC63-□S□1-□G | 62.5 | 28 | 3 | 86 | 30 | 0 | 11 | 9.5 |
| CC100-□S□1-□G | 82.5 | 33 | 5 | 120 | 32 | 2 | 13 | 7 |
| CC100-□L□1-□G | 92 | 33 | 5 | 120 | 32 | 2 | 13 | 7 |
| CC160-□L□1-□G | 120 | 29 | 0 | 185 | 46 | 2.5 | 20 | 7 |
※取り付け穴は六角穴付きボルトを使用します。
L寸法
| 有効油面ストローク | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
|---|---|---|---|---|---|---|---|---|---|
| CC63-□S□1-□G | 228.5 | 278.5 | 378.5 | 503.5 | 603.5 | 728.5 | - | - | - |
| CC100-□□□1-□G | - | 286 | 386 | 511 | 611 | 736 | 836 | - | - |
| CC160-□L□1-□G | - | - | 399 | 524 | 624 | 749 | 849 | 949 | 1,049 |
品番組合せ表
| コンバータ呼び径 | バルブユニットの大きさ | 制御弁 | 複合弁 |
|---|---|---|---|
| 63 | S | 0 | 2 |
| 1 | 0・1・2・3 | ||
| 2 | 0・1・2・3 | ||
| 3 | 0・1・2・3 | ||
| 100 | S | 0 | 2 |
| 1 | 0・1・2・3 | ||
| 2 | 0・1・2・3 | ||
| 3 | 0・1・2・3 | ||
| L | 0 | 2 | |
| 1 | 0・1・2・3 | ||
| 2 | 0・1・2・3 | ||
| 160 | L | 0 | 2 |
| 1 | 0・1・2・3 | ||
| 2 | 0・1・2・3 |
商品特長詳細
コンバータ容積、バルブユニット流量制御能力とも、幅広いシリーズ化により、φ80（直径80mm）シリンダで180mm/s（絞り弁）もの大きなスピードが得られる。
（使用圧力：0.5MPa、無負荷、配管：内径19mm×1m）
コンバータとバルブユニットは、一体化しても、個々に配管接続しても使用できる。
選定サポート情報
注文例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,629円 ( 30,392円 ) | 19日目 |
33,518円 ( 36,870円 ) | 19日目 |
32,256円 ( 35,482円 ) | 19日目 |
33,518円 ( 36,870円 ) | 19日目 |
32,256円 ( 35,482円 ) | 19日目 |
33,518円 ( 36,870円 ) | 19日目 |
32,256円 ( 35,482円 ) | 19日目 |
22,907円 ( 25,198円 ) | 19日目 |
34,080円 ( 37,488円 ) | 19日目 |
45,861円 ( 50,447円 ) | 19日目 |
43,337円 ( 47,671円 ) | 19日目 |
45,861円 ( 50,447円 ) | 19日目 |
43,337円 ( 47,671円 ) | 19日目 |
45,861円 ( 50,447円 ) | 19日目 |
43,337円 ( 47,671円 ) | 19日目 |
37,679円 ( 41,447円 ) | 19日目 |
36,418円 ( 40,060円 ) | 19日目 |
37,679円 ( 41,447円 ) | 19日目 |
36,418円 ( 40,060円 ) | 19日目 |
36,418円 ( 40,060円 ) | 19日目 |
37,679円 ( 41,447円 ) | 19日目 |
36,418円 ( 40,060円 ) | 19日目 |
30,948円 ( 34,043円 ) | 19日目 |
35,577円 ( 39,135円 ) | 19日目 |
36,839円 ( 40,523円 ) | 19日目 |
35,577円 ( 39,135円 ) | 19日目 |
45,610円41,049円 ( 45,154円 ) | 19日目 |
36,839円 ( 40,523円 ) | 19日目 |
35,577円 ( 39,135円 ) | 19日目 |
22,346円 ( 24,581円 ) | 19日目 |
49,524円44,571円 ( 49,028円 ) | 19日目 |
42,776円 ( 47,054円 ) | 19日目 |
42,776円 ( 47,054円 ) | 19日目 |
45,299円 ( 49,829円 ) | 19日目 |
42,776円 ( 47,054円 ) | 19日目 |
37,119円 ( 40,831円 ) | 19日目 |
35,857円 ( 39,443円 ) | 19日目 |
37,119円 ( 40,831円 ) | 19日目 |
35,857円 ( 39,443円 ) | 19日目 |
37,119円 ( 40,831円 ) | 19日目 |
35,857円 ( 39,443円 ) | 9日目 |
30,387円 ( 33,426円 ) | 19日目 |
36,276円 ( 39,904円 ) | 19日目 |
35,014円 ( 38,515円 ) | 19日目 |
36,276円 ( 39,904円 ) | 19日目 |
35,014円 ( 38,515円 ) | 19日目 |
35,014円 ( 38,515円 ) | 19日目 |
35,014円 ( 38,515円 ) | 19日目 |
24,077円 ( 26,485円 ) | 19日目 |
35,202円 ( 38,722円 ) | 19日目 |
46,984円 ( 51,682円 ) | 19日目 |
44,459円 ( 48,905円 ) | 19日目 |
44,459円 ( 48,905円 ) | 19日目 |
46,984円 ( 51,682円 ) | 19日目 |
44,459円 ( 48,905円 ) | 19日目 |
32,957円 ( 36,253円 ) | 19日目 |
38,849円 ( 42,734円 ) | 19日目 |
37,587円 ( 41,346円 ) | 19日目 |
38,849円 ( 42,734円 ) | 19日目 |
37,587円 ( 41,346円 ) | 19日目 |
詳細情報
基本情報
コンバータとバルブユニットをコンパクトに一体化されています。
【特長】
・空気圧を同圧力の油圧に変換し、この油圧でアクチュエータを駆動することで、空気の圧縮性による問題を解消します
・空気圧機器を使用しながら、油圧ユニットと同様に、スタート時や負荷変動に対しても定速駆動ができ、また、低速作動時のスティックスリッブでも解消します
・使用目的に適したバルブユニットの選択が自由です
・大きなシリンダ駆動速度です
・一体化しても、個々に配管接続しても使用できます
【用途】
・シリンダの精密定速送り、中間停止、スキップ送りや、ロータリアクチュエータの緩速駆動に適している
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
また、エアハイドロユニット（CC）とエアハイドロコンバータ（CCT）の使い分けは？
エアハイドロユニット（CC）は、ストップ弁（中間停止）とスキップ弁（早送り）付が選択でき、
速度制御（流量制御弁/絞り弁）の機能が一体になったタイプです。
エアハイドロコンバータ（CCT）は、シリンダ駆動で制御をしない側に設置する空油圧変換器です。
CCTとスピードコントローラを個々に配管接続して、速度制御のみを行う場合もあります。
・空気圧を高油圧（例：0.5MPa⇒3.5～14MPa）に変換し油圧シリンダを駆動する、エアハイドロブースタも扱っています。
スキップ弁は二段に速度切換え（早送り）ができます。
ストップ弁・スキップ弁は外部パイロットタイプのため、パイロットエア接続ポートに常時0.3～0.7MPaのエアを供給してください。
