SMC

真空ポンプ用エキゾーストクリーナ AMVシリーズ用交換部品

真空ポンプ用エキゾーストクリーナ AMVシリーズ用交換部品
  • 一部SALE 2026/01/31まで
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
76円～272,458円特別価格
税込単価
84円～299,704円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

真空用フィルタ AFJ20～AFJ40

SMC

真空用フィルタ AFJ20～AFJ40
0
通常価格(税別)： 149円 (税込価格：164円)

通常出荷日：在庫品1日目

真空ポンプ用エキゾーストクリーナ AMVシリーズ用交換部品（エレメント/ガスケ...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が9型番あります。
数量：

商品情報

外形図

構造図/構成部品

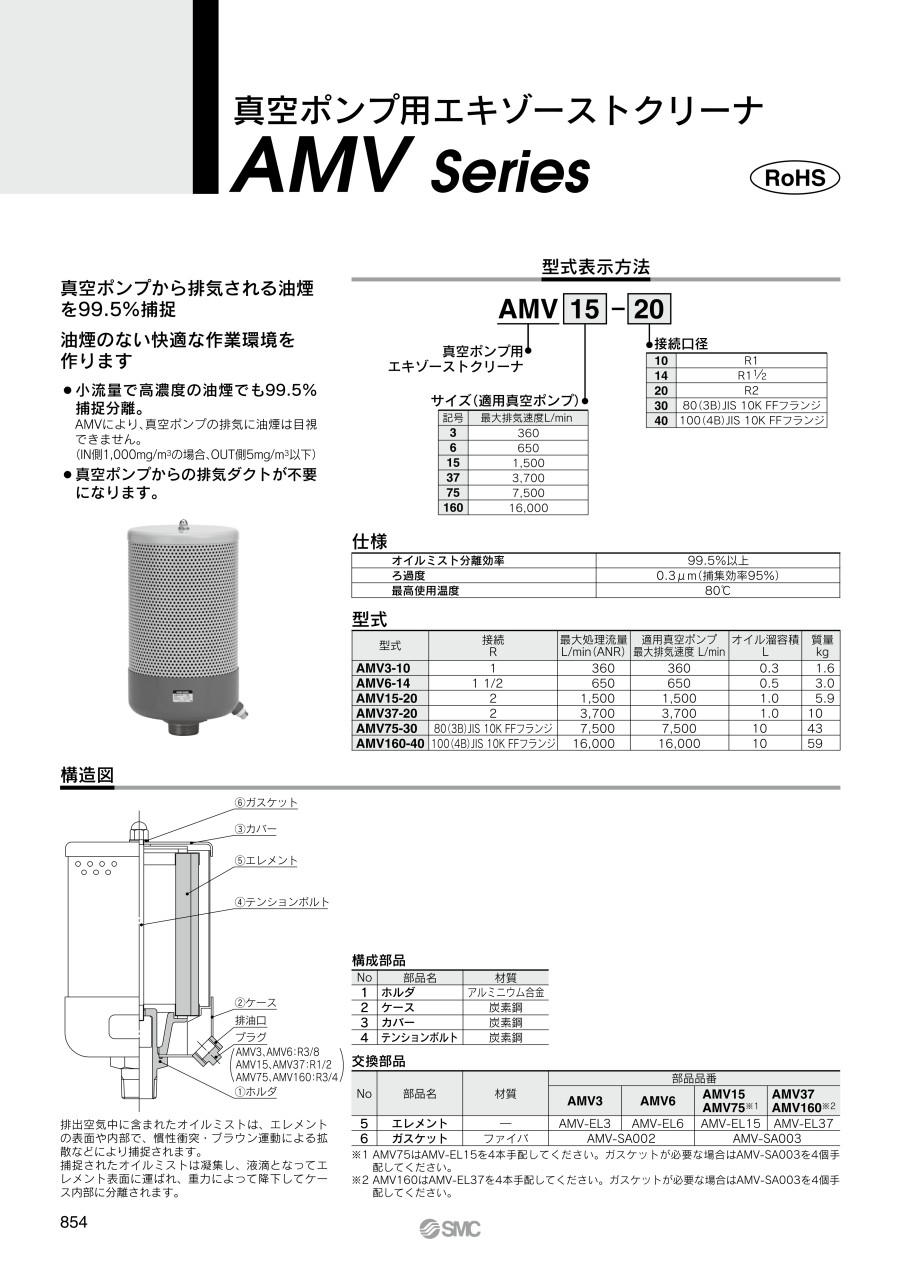

真空ポンプ用エキゾーストクリーナ AMVシリーズの構造図

構造図

  • 排出空気中に含まれたオイルミストは、エレメントの表面や内部で、慣性衝突・ブラウン運動による拡散などにより捕捉されます。捕捉されたオイルミストは凝集し、液滴となってエレメント表面に運ばれ、重力によって降下してケース内部に分離されます。

構成部品

No部品名材質
1ホルダアルミニウム合金
2ケース炭素鋼
3カバー炭素鋼
4テンションボルト炭素鋼

交換部品

No部品名材質部品品番
AMV3AMV6AMV15
AMV75 ※1		AMV37
AMV160 ※2
5エレメント-AMV-EL3AMV-EL6AMV-EL15AMV-E37
6ガスケットファイバAMV-SA002AMV-SA003

※1 AMV75はAMV-EL15を4本手配してください。ガスケットが必要な場合はAMV-SA003を4個手配してください。
※2 AMV160はAMV-EL37を4本手配してください。ガスケットが必要な場合はAMV-SA003を4個手配してください。

型番リスト

表示件数
  • 1
    • 型番
    AMV3-10
    AMV6-14
    AMV15-20
    AMV37-20
    AMV75-30
    AMV160-40
    AMV-EL3
    AMV-EL6
    AMV-SA003

    種類

    ろ過度

    用途

    除去対象

    フィルタ交換

    接続種類（IN側）

    配管ねじの呼び（IN側）

    最大処理流量

    (L/min)

    適用機種

    関連部品種類

    		最小発注数量
    標準
    0.3μm
    [真空ライン] 真空用エキゾーストクリーナ
    油煙
    可
    R
    1
    360
    -
    -
    1個
    標準
    0.3μm
    [真空ライン] 真空用エキゾーストクリーナ
    油煙
    可
    R
    1 1/2
    650
    -
    -
    1個
    標準
    0.3μm
    [真空ライン] 真空用エキゾーストクリーナ
    油煙
    可
    R
    2
    1500
    -
    -
    1個
    標準
    0.3μm
    [真空ライン] 真空用エキゾーストクリーナ
    油煙
    可
    R
    2
    3700
    -
    -
    1個
    標準
    0.3μm
    [真空ライン] 真空用エキゾーストクリーナ
    油煙
    可
    [フランジ] 3B(80A)JIS 10K FFフランジ
    -
    7500
    -
    -
    1個
    標準
    0.3μm
    [真空ライン] 真空用エキゾーストクリーナ
    油煙
    可
    [フランジ] 4B(100A)JIS 10K FFフランジ
    -
    16000
    -
    -
    1個
    フィルタエレメント
    0.3μm
    [真空ライン] 真空用エキゾーストクリーナ
    油煙
    -
    -
    -
    -
    AMV3
    エレメント
    1個
    フィルタエレメント
    0.3μm
    [真空ライン] 真空用エキゾーストクリーナ
    油煙
    -
    -
    -
    -
    AMV6
    エレメント
    1個
    関連部品
    -
    -
    -
    -
    -
    -
    -
    AMV15・AMV37・AMV75・AMV160
    ガスケット
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    16,986円
    ( 18,685円 )
    6日目
    24,966円
    ( 27,463円 )
    6日目
    40,516円36,464円
    ( 40,110円 )
    6日目
    62,586円
    ( 68,845円 )
    19日目
    181,259円163,133円
    ( 179,446円 )
    18日目
    272,458円245,212円
    ( 269,733円 )
    18日目
    8,425円
    ( 9,268円 )
    在庫品1日目当日出荷可能
    11,424円
    ( 12,566円 )
    6日目
    76円
    ( 84円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    真空ポンプ用エキゾーストクリーナ AMVシリーズ用交換部品（エレメント/ガスケット）です。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは こちら から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は こちら から、お見積/ご注文下さい。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    真空ポンプ用エキゾーストクリーナ AMVシリーズ用交換部品のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    QAMCシリーズとAMVシリーズの違いは何ですか？
    A
    AMCシリーズは、圧縮空気用機器からの排気騒音と排気に含まれるオイルミストを除去するために設計された製品です。
    AMV（真空ポンプ用エキゾーストクリーナ）は、真空ポンプから排気される油煙を除去するために設計された製品です。
    それぞれ、使用目的によって選定してください。AMCシリーズは、圧縮空気用機器からの排気騒音と排気に含まれるオイルミストを除去するために設計された製品です。
    AMV（真空ポンプ用エキゾーストクリーナ）は、真空ポンプから排気される油煙を除去するために設計された製品です。
    それぞれ、使用目的によって選定してください。
