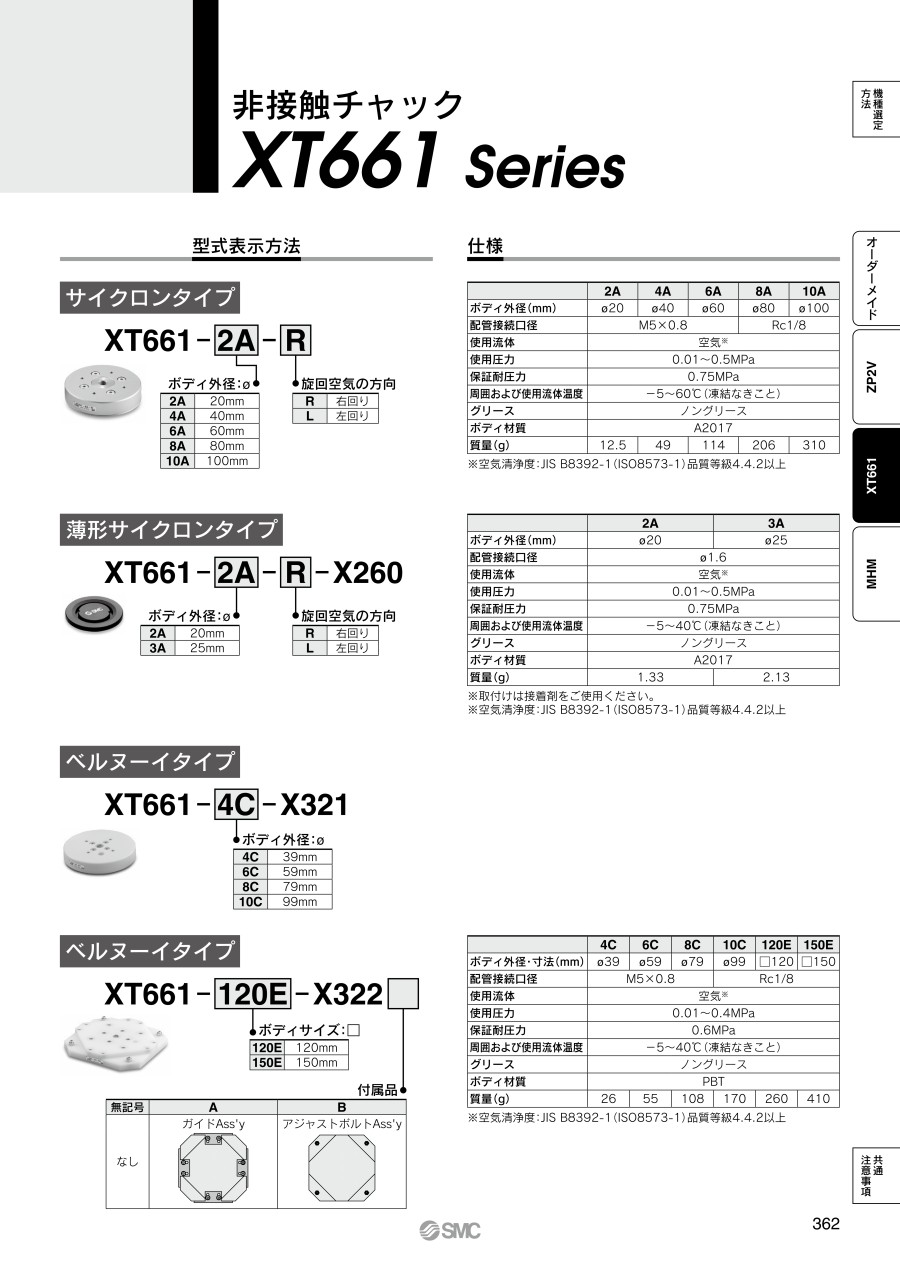

非接触チャック XT661シリーズ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が23型番あります。
数量:

商品情報

外形図

単位:mm

XT661-2A-(R、L)の寸法図

サイクロンタイプ XT661-2A-(R、L)

XT661-2A-(R、L)-X260の寸法図

薄形サイクロンタイプ XT661-2A-(R、L)-X260

XT661-4C-X321の寸法図

ベルヌーイタイプ XT661-4C-X321

ボディサイズ120mm(ガイドAss'y付き)の寸法図

ベルヌーイタイプ ボディサイズ120mm(ガイドAss'y付き)

製品仕様

サイクロンタイプ

サイクロンタイプの外観

ボディ外径

  • φ20(ボディ外径20mm)
  • φ40(ボディ外径40mm)
  • φ60(ボディ外径60mm)
  • φ80(ボディ外径80mm)
  • φ100(ボディ外径100mm)

旋回空気の方向

  • 右回り
  • 左回り

XT661-2A-(R、L)の寸法

  • P:M5×0.8mm
  • PL:5mm
  • M:M2×0.4mm
  • ML:3.2mm
  • D:20mm
-2A4A6A8A10A
ボディ外径(mm)φ20(ボディ外径20mm)φ40(ボディ外径40mm)φ60(ボディ外径60mm)φ80(ボディ外径80mm)φ100(ボディ外径100mm)
配管接続口径M5×0.8Rc1/8
使用流体空気
使用圧力+0.01~+0.5MPa
保証耐圧力0.75MPa
周囲および使用流体温度-5~+60℃(凍結なきこと)
グリースノングリース
ボディ材質A2017
質量(g)12.549114206310
  • ※ 空気清浄度:JIS B8392-1(ISO8573-1)品質等級4.4.2以上です。
■構造図/構成部品
φ20(ボディ外径20mm)の構造図

φ20(ボディ外径20mm)

φ40(ボディ外径40mm)、φ60(ボディ外径60mm)、φ80(ボディ外径80mm)、φ100(ボディ外径100mm)の構造図

φ40(ボディ外径40mm)、φ60(ボディ外径60mm)、φ80(ボディ外径80mm)、φ100(ボディ外径100mm)

番号部品名材質備考
1ボディ(R, L)アルミニウム合金(硬質アルマイト処理)XT661-2A~10A
2ボディMアルミニウム合金(硬質アルマイト処理)
3OリングNBR
4六角穴付ボルトステンレス鋼

薄形サイクロンタイプ

薄形サイクロンタイプの外観

ボディ外径

  • φ20(ボディ外径20mm)
  • φ25(ボディ外径25mm)

旋回空気の方向

  • 右回り
  • 左回り
-2A3A
ボディ外径(mm)φ20(ボディ外径20mm)φ25(ボディ外径25mm)
配管接続口径φ1.6(直径1.6mm)
使用流体空気
使用圧力+0.01~+0.5MPa
保証耐圧力0.75MPa
周囲および使用流体温度-5~+40℃(凍結なきこと)
グリースノングリース
ボディ材質A2017
質量(g)1.332.13
  • ※ 取り付けは接着剤をご使用ください。
  • ※ 空気清浄度:JIS B8392-1(ISO8573-1)品質等級4.4.2以上

ベルヌーイタイプ

ベルヌーイタイプの外観
ベルヌーイタイプの寸法図

ボディ外径

  • φ39(ボディ外径39mm)
  • φ59(ボディ外径59mm)
  • φ79(ボディ外径79mm)
  • φ99(ボディ外径99mm)

ボディサイズ

  • 120mm
  • 150mm

付属品

  • 無記号:なし
  • A:ガイドAss'y
  • B:アジャストボルトAss'y
-4C6C8C10C120E150E
ボディ外径・寸法(mm)φ39(ボディ外径39mm)φ59(ボディ外径59mm)φ79(ボディ外径79mm)φ99(ボディ外径99mm)□120□150
配管接続口径M5×0.8Rc1/8
使用流体空気
使用圧力+0.01~+0.4MPa
保証耐圧力0.6MPa
周囲および使用流体温度-5~+40℃(凍結なきこと)
グリースノングリース
ボディ材質PBT
質量(g)2655108170260410

※空気清浄度:JIS B8392-1(ISO8573-1)品質等級4.4.2以上

注意・禁止事項

※上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

種類

旋回空気の方向

ボディサイズ

付属品

最小発注数量
サイクロンタイプ
左回り
20
-
1個
薄形サイクロンタイプ
左回り
20
-
1個
サイクロンタイプ
右回り
20
-
1個
薄形サイクロンタイプ
右回り
20
-
1個
薄形サイクロンタイプ
左回り
25
-
1個
薄形サイクロンタイプ
右回り
25
-
1個
サイクロンタイプ
右回り
40
-
1個
ベルヌーイタイプ
-
39
-
1個
サイクロンタイプ
左回り
60
-
1個
サイクロンタイプ
右回り
60
-
1個
ベルヌーイタイプ
-
59
-
1個
サイクロンタイプ
左回り
80
-
1個
サイクロンタイプ
右回り
80
-
1個
ベルヌーイタイプ
-
79
-
1個
サイクロンタイプ
左回り
100
-
1個
サイクロンタイプ
右回り
100
-
1個
ベルヌーイタイプ
-
99
-
1個
ベルヌーイタイプ
-
120
なし
1個
ベルヌーイタイプ
-
120
ガイドAss'y
1個
ベルヌーイタイプ
-
120
アジャストボルトAss'y
1個
ベルヌーイタイプ
-
150
なし
1個
ベルヌーイタイプ
-
150
ガイドAss'y
1個
ベルヌーイタイプ
-
150
アジャストボルトAss'y
1個
通常単価(税別) (税込単価)
通常出荷日
17,543
( 19,297 )
在庫品1日目当日出荷可能
9,734
( 10,707 )
19日目
16,092
( 17,701 )
在庫品1日目当日出荷可能
9,734
( 10,707 )
19日目
9,284
( 10,212 )
9日目
9,284
( 10,212 )
9日目
19,482
( 21,430 )
在庫品1日目当日出荷可能
19,358
( 21,294 )
19日目
32,010
( 35,211 )
在庫品1日目当日出荷可能
30,469
( 33,516 )
6日目
22,15919,943
( 21,937 )
19日目
42,46938,222
( 42,044 )
19日目
42,46938,222
( 42,044 )
19日目
30,46927,422
( 30,164 )
19日目
51,70146,530
( 51,183 )
19日目
51,70146,530
( 51,183 )
19日目
36,93033,237
( 36,561 )
19日目
55,39349,853
( 54,838 )
19日目
88,39479,554
( 87,509 )
19日目
62,32656,093
( 61,702 )
19日目
64,62658,163
( 63,979 )
19日目
97,62687,863
( 96,649 )
19日目
71,55864,402
( 70,842 )
19日目

詳細情報

基本情報

ワークの非接触搬送をアシスト。
【特長】
・サイクロンタイプ/薄形サイクロンタイプ/ベルヌーイタイプ
・ワーク吸引可能距離:10mm
・サイクロンタイプ:高リフト力/最大44N
・ベルヌーイタイプ:把持時のワーク振幅/±0.01mm以下
