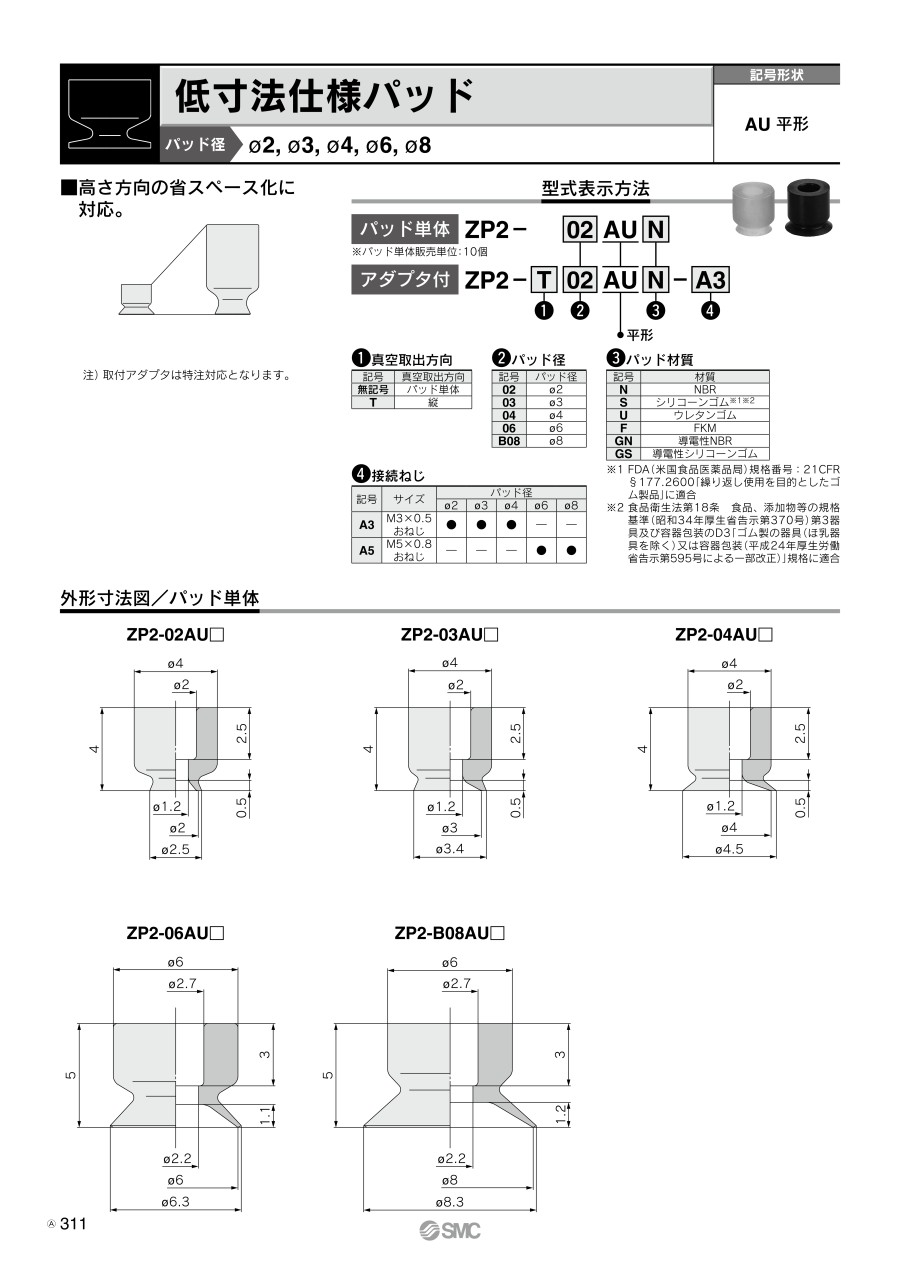

低寸法仕様パッド ZP2シリーズ（AU 平形）

真空パッドには、［平形(リブ付)]、［深形］、［ベロウ形］、［薄形(リブ付)］、［長円形］等があります。
ワークおよび使用環境に対して最適な形状を選択してください。形状別の用途を下記に記します。
・平形パッド：ワーク表面が平面で、変形等のない場合。
・平形リブ付パッド：ワークが変形しやすい場合や、ワークの離脱を確実に行いたい場合。
・深形パッド：ワーク形状が曲面の場合。
・ベロウ形パッド：バッファを取り付けるスペースがない場合や、ワーク吸着面が斜めになっている場合。
・長円形パッド：吸着面の少ないワークや、ワークが長いもので位置決めを確実に行いたい場合。
・首振りパッド：吸着面が水平でないワーク。
・高荷重パッド：重量物のワーク。
・導電性パッド：静電気対策の一つとして、抵抗率を下げたゴムを使用する。帯電防止用。
※バッファ：ワーク高さが均一でない場合や、ワークへの緩衝が必要な場合。

真空パッドはゴムで製作してあり、ワークに直接触れるため、何らかの吸着跡は必ず存在します。
＜吸着により考えられる跡＞
1.吸着時のワーク変形（吸着力）による跡
2.パッドの材料であるゴム材料に含まれる成分が、ワークに移行したためによる跡
3.ワーク表面の凹凸に、パッドの材料であるゴムが磨耗(残留)し残る跡
4.周囲環境における埃などが、パッドまたはワークに付着したことによる跡
＜対策＞
・真空圧力を下げる。（リフト力が足りない場合はパッド数量を増やす。）
・パッド中心部空間（面積）が少ないパッドを選定する。
・材質を吸着跡対策NBRに変更をする。
・ZP2シリーズのフッ素樹脂焼付パッド、もしくは樹脂アタッチメントを使用する。
・吸着跡は残りますが、パッド材質をシリコンゴム・ウレタンゴム(ゴム色：白・茶色)にすることにより、
　吸着跡が目立たなくなる可能性はあります。
使用可否判断は、実機にて確認をお願い致します。
