大浩研熱

回転波動ノズル・パタガン SPG-25シリーズ

Name: 回転波動ノズル・パタガン SPG-25シリーズ
Brand: 大浩研熱
SKU: 221300118794
Rating: 4.2 (4 reviews)

カタログ |

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): 12,899円～16,899円

税込単価: 14,189円～18,589円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大浩研熱

左右振幅波動ノズル・パタガン PGO-91シリーズ

通常価格(税別)： 10,899円 (税込価格：11,989円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大浩研熱

回転波動ノズル・パタガン SPG-40シリーズ

4.6

通常価格(税別)： 12,899円 (税込価格：14,189円)

通常出荷日：在庫品1日目

集中噴射タイプ。【特長】・水切り・除塵・油切り等に最適なエアーガン。・エアー噴...

詳細情報を確認する

ノズル形状
ラウンド
特長
標準
本体材質
ポリアセタール
ノズル材質
ポリアセタール
最高使用圧力 (MPa)
0.5

ご注意

最高使用圧力はエアーガンで使用の場合の値となります。固定配管に直結の場合は0.3～0.35Mpaとなります。

未確定：候補が2型番あります。

商品仕様
型番リスト
詳細情報
カタログ

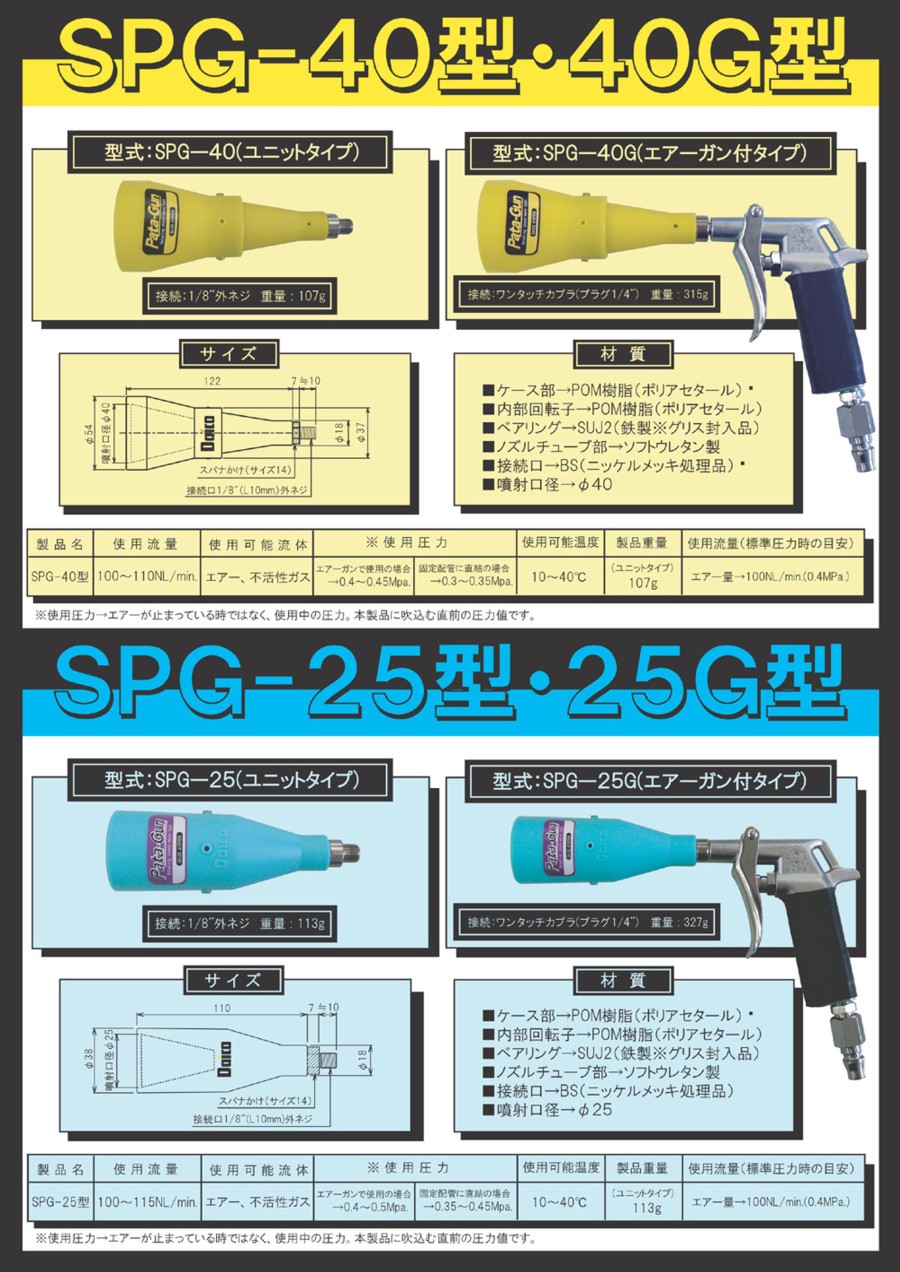

商品仕様

外形図

製品仕様

材質

ケース部	POM樹脂（ポリアセタール）
内部回転子	POM樹脂（ポリアセタール）
ベアリング	SUJ2（鉄製※グリス封入品）
ノズルチューブ部	ソフトウレタン製
接続口	BS（ニッケルメッキ処理品）
噴射口径	φ25

製品仕様

型番	タイプ	接続	製品重量
SPG-25	ユニットタイプ	1/8''外ネジ	113g
SPG-25G	エアーガン付タイプ	ワンタッチカプラ（プラグ1/4''）	327g

使用流量	使用可能流体	※使用圧力		使用可能温度	使用流量（標準圧力時の目安）
使用流量	使用可能流体	エアーガンで使用の場合	固定配管に直結の場合	使用可能温度	エアー量
100～115NL/min.	エアー、不活性ガス	0.4～0.5MPa	0.35～0.45MPa	10～40℃	100NL/min.（0.4MPa）
100～115NL/min.	エアー、不活性ガス	0.4～0.5MPa	0.35～0.45MPa	10～40℃	100NL/min.（0.4MPa）

※使用圧力：エアーが止まっている時ではなく、使用中の圧力。本製品に吹込む直前の圧力値です。

商品特長詳細

動作説明（波動発生時）

エアーを送ると圧力によってチューブが動き出し、内部回転子の内壁に沿って回り始めます。その状態でパタガンの噴射口に手を当てると、エアーで断続的に叩かれている感覚があります。それが波動です。
チューブの回転により発生する波動は、回転数分のエアー衝突力を生み出します。
（SPGシリーズでは1秒間に20回以上）
内部回転子（白カバー）はノズルチューブ部と同期回転させる部品です。これにより回転時の摩擦抵抗を少なくし、発塵と消耗を抑えています。

パタガンと通常のエアーガンとの違い

パタガンは回転波動による効果でエアー衝突力を繰り返しますので、窪みに溜まった水などを叩き出すことができます。
通常のエアーガンはエアーでただ押している事になりますので水は段差を乗り越えられず、窪みに残ってしまいます。

同圧力・同流量で使用した場合、パタガンの方が回転波動効果で広範囲の処理ができます。
パタガンは省エネ志向のエアーノズルです。

選定サポート情報

SPG-40とSPG-25の違い

SPG-40：広い範囲を処理したい時に適しています。
SPG-25：細かい所にピンポイントで当てたい時、狭い範囲を処理したい時に適しています。

波動の当たる範囲

※吹込圧力0.4MPaでの計測値です。ご使用の環境によって異なる値が計測される場合があります。

型番リスト

表示件数

型番

SPG-25

SPG-25G

種類	エア供給口の接続種類	RoHS?	最小発注数量

ノズル	おねじ	10	1個
エアブローガン本体ノズル付	ワンタッチ接続	10	1個

通常単価(税別) (税込単価)	通常出荷日

12,899円 ( 14,189円 )	在庫品1日目当日出荷可能
16,899円 ( 18,589円 )	3日目

詳細情報

基本情報

基本情報

集中噴射タイプ。
【特長】
・水切り・除塵・油切り等に最適なエアーガン。
・エアー噴出口が高速回転することにより断続的なエアーが広範囲に及びます。
・従来のエアーガンよりも効果的に水切り・除塵ができます。
・処理時間の短縮、エアー消費量を節約。

ご注意

最高使用圧力はエアーガンで使用の場合の値となります。固定配管に直結の場合は0.3～0.35Mpaとなります。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
