AVC

直線導入機/ALMP

カタログ |

通常単価(税別): 200,563円

税込単価: 220,619円

【特長】・圧力10-8Pa以下の超高真空領域対応。・非磁性・ベーキング対応。・...

導入機種類
直線導入機
フランジ種類
CF/ICF
フランジサイズ（呼び）
34
使用圧力（参考値） (Pa ～)
1.0×10^-8
ベーキング温度 (℃)
≦ 200℃
移動軸径 (φ)
6

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番:

ALMP-133/50

解除

ALMP-133/50の仕様・寸法情報

導入機種類

直線導入機

フランジ種類

CF/ICF

フランジサイズ（呼び）

直線導入機ストローク(mm)

使用圧力（参考値）(Pa ～)

1.0×10^-8

ベーキング温度(℃)

≦ 200℃

移動軸径(φ)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

各種真空装置における真空中の直線移動が、大気側から操作できる直線移動機構です。

許容リーク量	≦1.33×10^-11Pa・m³/sec
真空シール方式	溶接ベローズ方式
駆動方式	プッシュプル式
許容加熱温度	≦200℃
直進力	30N
中軸型	軸径φ6（g6）
分解能	5mm

規格表

型番リスト

表示件数

型番

ALMP-133/50

直線導入機ストローク

(mm)

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

200,563円

( 220,619円 )

15日目

詳細情報

基本情報

基本情報

【特長】
・圧力10^-8Pa以下の超高真空領域対応。
・非磁性・ベーキング対応。
・シャッター機構などの大気側での位置確認が可能。
・押付を必要とされる機構に最適。
・圧空駆動オプション対応。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

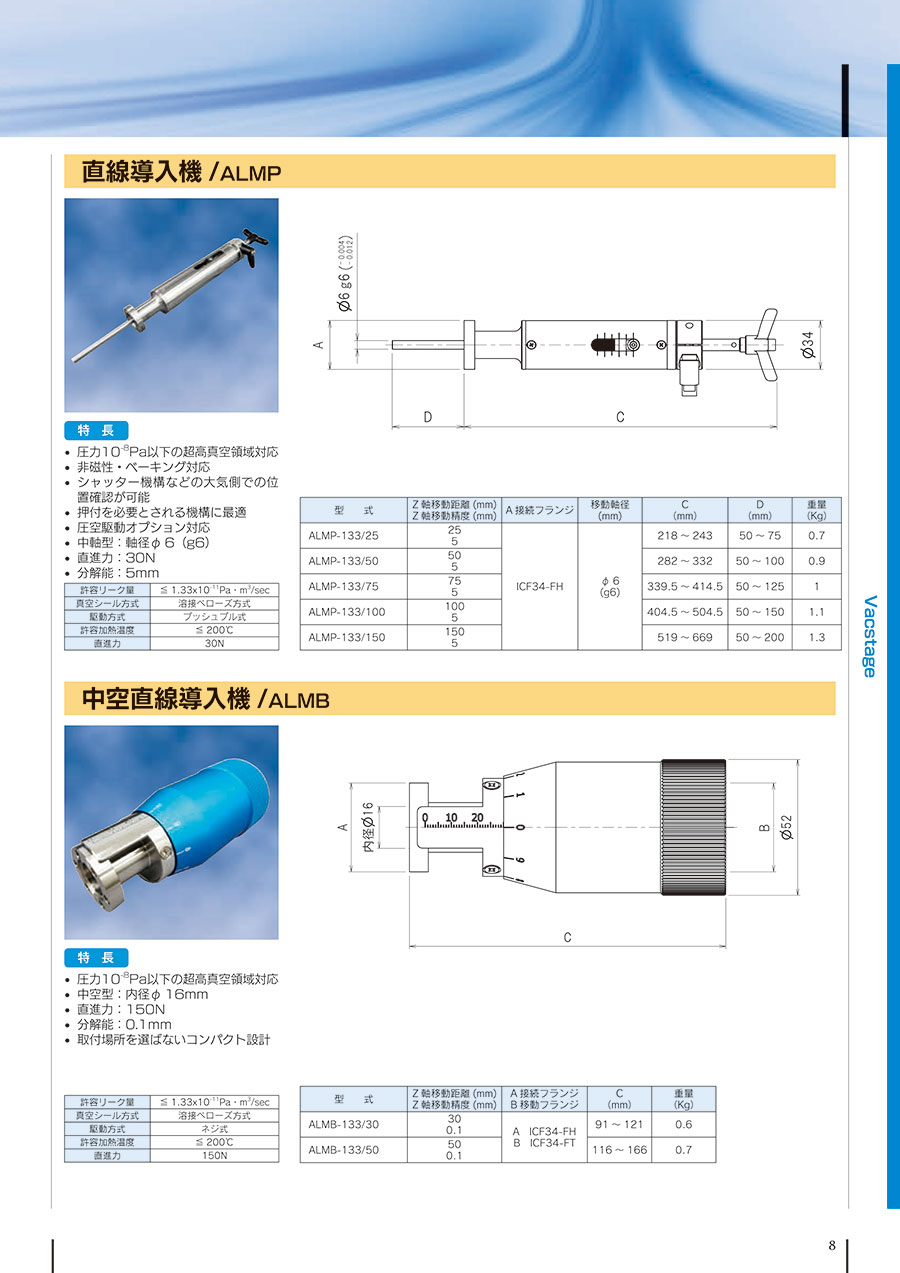

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

直線導入機/ALMPの型番ALMP-133/50のページです。型番ALMP-133/50に関する仕様情報を記載しております。
