入江工研

真空用フレキシブルチューブ TUBE END type

真空用フレキシブルチューブ TUBE END type
通常単価(税別)
10,101円～13,885円
税込単価
11,111円～15,274円

【特長】・IKCでは真空用機器の配管接続に、便利でかつ柔軟な耐腐食性を持つステ...

詳細情報を確認する
未確定：候補が16型番あります。
数量：

商品情報

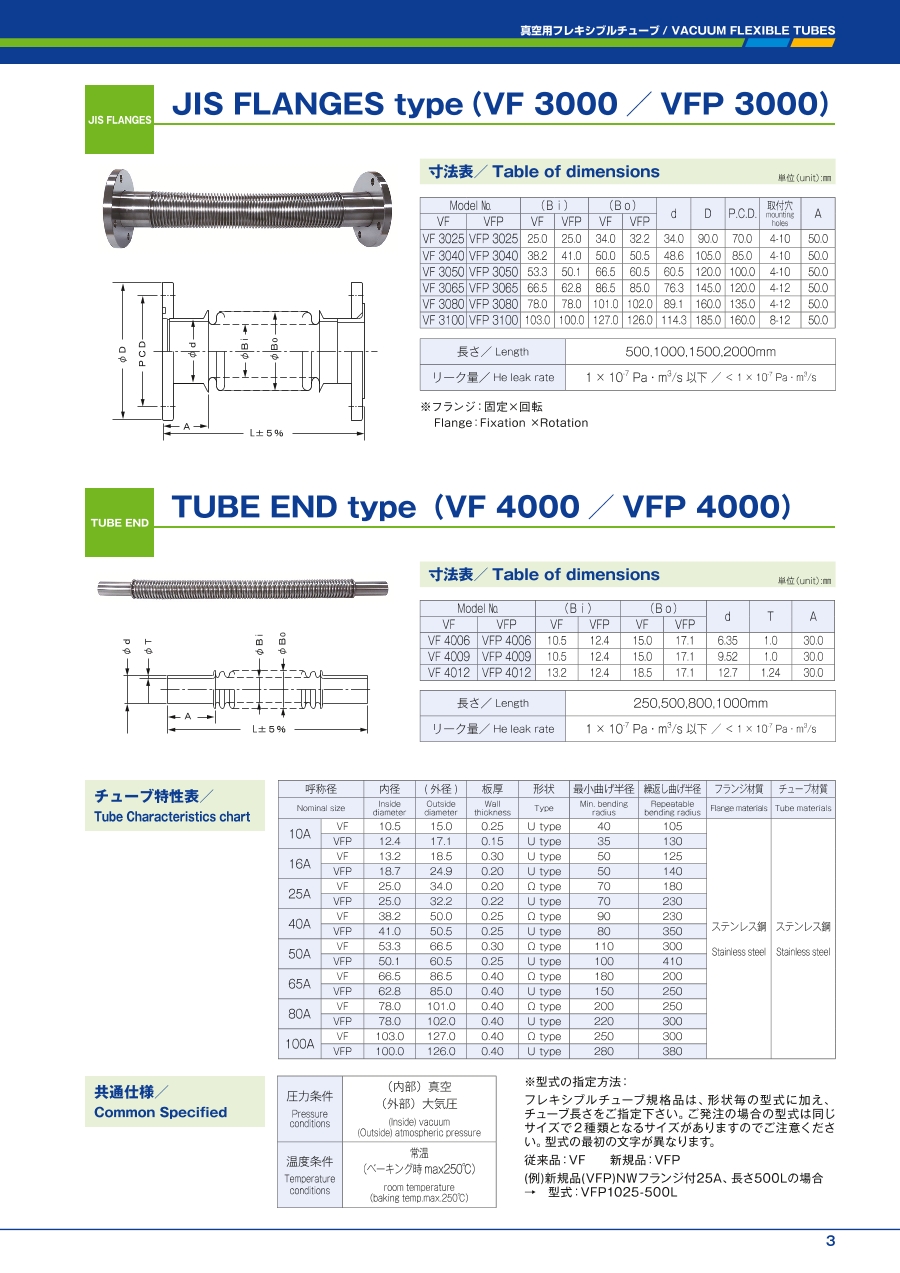

外形図

真空用フレキシブルチューブ TUBE END type 外形図

製品仕様

  • 長さ：250、500、800、1,000mm
  • リーク量：1×10-7Pa･m3/s以下
  • 圧力条件：（内部）真空、（外部）大気圧
  • 温度条件：常温（ベーキング時max250℃）

チューブ特性表

呼称径内径（外径）板厚形状最小曲げ半径繰返し曲げ半径フランジ材質チューブ材質
10AVF10.515.00.25U type40105ステンレス鋼ステンレス鋼
VFP12.417.10.15U type35130
16AVF13.218.50.30U type50125
VFP18.724.90.20U type50140
25AVF25.034.00.20Ω type70180
VFP25.032.20.22U type70230
40AVF38.250.00.25Ω type90230
VFP41.050.50.25U type80350
50AVF53.366.50.30Ω type110300
VFP50.160.50.25U type100410
65AVF66.586.50.40Ω type180200
VFP62.885.00.40U type150250
80AVF78.0101.00.40Ω type200250
VFP78.0102.00.40U type220300
100AVF103.0127.00.40Ω type250300
VFP100.0126.00.40U type280380

規格表

真空用フレキシブルチューブ TUBE END type 規格表

型番リスト

表示件数
  • 1
    • 型番
    VF4006-500L
    VF4009-250L
    VF4009-500L
    VF4009-800L
    VF4012-500L
    VF4012-800L
    VFP4006-250L
    VFP4006-500L
    VFP4006-800L
    VFP4009-1000L
    VFP4009-250L
    VFP4009-500L
    VFP4009-800L
    VFP4012-250L
    VFP4012-500L
    VFP4012-800L

    内径

    (Φ)

    外径

    (Φ)

    最小曲げ半径

    (mm)

    自由長

    (mm)

    接続径

    (φ)

    		最小発注数量
    10.5
    15
    40
    500
    6.35
    1個
    10.5
    15
    40
    250
    9.52
    1個
    10.5
    15
    40
    500
    9.52
    1個
    10.5
    15
    40
    800
    9.52
    1個
    13.2
    18.5
    50
    500
    12.7
    1個
    13.2
    18.5
    50
    800
    12.7
    1個
    12.4
    17.1
    35
    250
    6.35
    1個
    12.4
    17.1
    35
    500
    6.35
    1個
    12.4
    17.1
    35
    800
    6.35
    1個
    12.4
    17.1
    35
    1000
    9.52
    1個
    12.4
    17.1
    35
    250
    9.52
    1個
    12.4
    17.1
    35
    500
    9.52
    1個
    12.4
    17.1
    35
    800
    9.52
    1個
    12.4
    17.1
    35
    250
    12.7
    1個
    12.4
    17.1
    35
    500
    12.7
    1個
    12.4
    17.1
    35
    800
    12.7
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,496円
    ( 11,546円 )
    19日目
    10,101円
    ( 11,111円 )
    6日目
    10,114円
    ( 11,125円 )
    6日目
    11,090円
    ( 12,199円 )
    6日目
    13,092円
    ( 14,401円 )
    6日目
    13,885円
    ( 15,274円 )
    6日目
    10,196円
    ( 11,216円 )
    6日目
    10,114円
    ( 11,125円 )
    6日目
    11,090円
    ( 12,199円 )
    6日目
    12,052円
    ( 13,257円 )
    6日目
    10,101円
    ( 11,111円 )
    6日目
    10,114円
    ( 11,125円 )
    6日目
    11,090円
    ( 12,199円 )
    6日目
    12,832円
    ( 14,115円 )
    6日目
    13,092円
    ( 14,401円 )
    6日目
    13,885円
    ( 15,274円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・IKCでは真空用機器の配管接続に、便利でかつ柔軟な耐腐食性を持つステンレス製フレキシブルチューブを取り揃え、従来品である4種類の規格品（VF）に新規品（VFP）を加えました。
    ・規格品以外の長さ及びフランジの製作もしています。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
